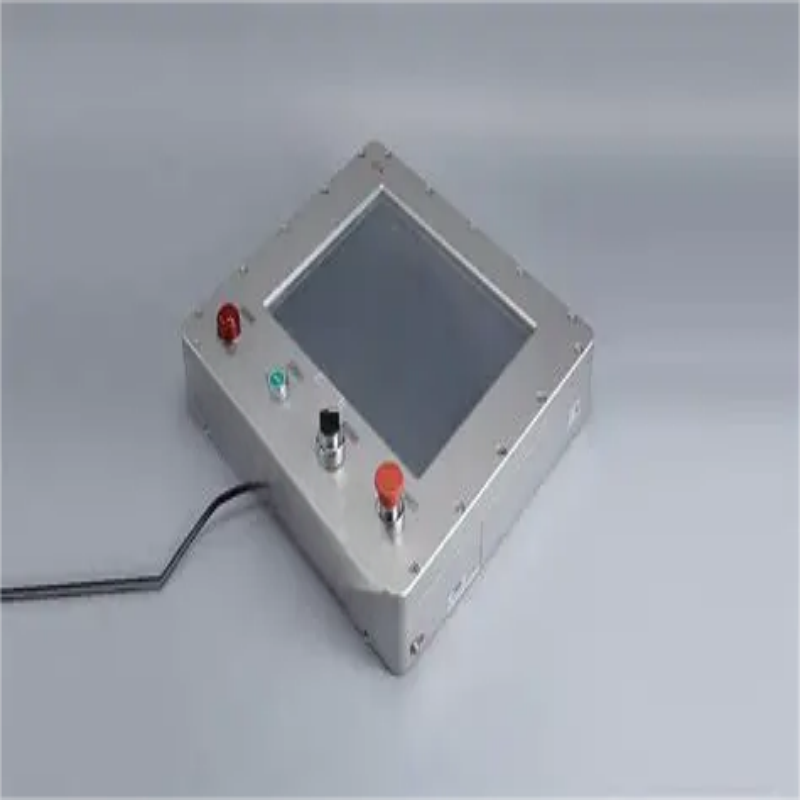

iConEx XY600シリーズ防爆HMIモニター

iConEx XY600シリーズは,統合された高明るさTFTディスプレイと専用物理的なプッシュボタンで特徴付けられる防爆ヒューマン・マシンインターフェース (HMI) モニターの堅固なラインです.ゾーン1/2の危険な場所（クラスI、ディビジョン1/2相当）のために設計され、タッチスクリーンの制限を解決します。

32ビットのRISC CPU（簡素化されたLinux OS）により、オイルとオイルに最適なカスタマイズ可能なボタンと明確な可視化を組み合わせています。アンプ;ガス、化学、製薬、発電産業。

核心設計哲学：高リスク環境における触覚的確実性

XY600シリーズは,物理的な動作を通じてエラーフリー入力で構築されています.高ストレスまたは低可視性のシナリオでは、オペレーターは筋肉メモリとタクチルフィードバックに頼ることを認識しています。Ex d(ib)ibIIBT6認証と組み合わせて,重要な制御タスクにおける運用の確実性を優先します.

製品の特徴＆amp;アンプ;特徴

プログラム可能な物理的なボタン：タッチインターフェースを補完する直接制御/ナビゲーションのための24-30のステンレス鋼キー。

高可視性ディスプレイ: 65536色TFT LCD (7"-15") >良く照らされた産業設定の明確さを保証する300 cd/m² の明るさ。

デュアル保護：Ex d(ib)ibIIBT6認証（防火+内在安全性）は、Zone 1/2のガス環境（例えば、プロパン、エチレン）のためです。

産業接続性: 128MB Flash/64MB DDR2 RAMの400MHz CPU;RS-232/485/422、イーサネット（8"+モデル）、USB、およびProfibus-DP/CANをサポートします。

カスタマイズ可能な論理: 複雑な制御シーケンスのためにCのようなマクロとXYFD2000ソフトウェアを使用します。

主要な仕様

パラメータ/カテゴリー

仕様の詳細

モデルシリーズ iConEx XY600

タイプ 物理ボタン付き防爆HMI

ディスプレイタイプ TFT LCD、抵抗タッチ（シングルポイント）+ 24-30ステンレス鋼ボタン

利用可能なサイズ 7"、8"、10.4"、12.1"、15"

解決 800x480 （7」）、800x600 （8」、10.4」）、1024x768 （12.1」、15」）

明るさ >300 cd/m²

CPU 32ビット RISC ARM @ 400MHz

メモリー 128MB フラッシュ、64MB DDR2 DRAM

オペレーティングシステムの簡素化されたLinuxカーネル

通信ポートはRS232/RS485/RS422のイーサネット（10/100M、8"+)、USBホスト/デバイスを隔離します

フィールドバスサポート Profibus-DP、CAN、MPI（オプション/統合）

入力力 DC 24V（18V-32V範囲）

消費電力 5W-15W（最大）

防爆証明書 Ex d(ib)ibIIBT6

危険区域適用範囲1/2（ガス）

動作温度 標準: -20°C~+60°C;広い温度: -40°C~+70°C

アプリケーション

XY600は、危険なタスクに優れています。

オイル&アンプ;ガスウェルヘッド：圧力/流量および手動バルブ/ポンプ制御の監視。

化学バッチ処理：混合配列または原子炉制御を開始/停止する。

医薬品製造：オートクレーブ/バイオ反応器の操作（手袋は必須）。

発電所：緊急停止とタービン/ボイラー制御介入。

鉱業：採掘：採採掘：採掘：採掘 採掘 採掘：採掘 採掘：採採採掘：採採採掘採掘：採採採採掘・採掘：採採採採

製品の利点

その主要な強さは,触覚ボタンと現代的なHMI機能を爆発防止のエンクローザーで組み合わせることです.これにより,高圧シナリオにおける入力エラーを減らし,手袋で信頼性が高い,タッチスクリーンの遅れ/故障を避けることができます.これは、重要な制御のための完全にタッチベースのHMIに実用的な代替です。

包装およびアンプ;保証

標準的な保護パッケージは輸送に使用されます。保証詳細（期間、保証範囲）については、直接メーカーまたは認定販売会社に相談してください。

よくある質問

1. なぜ危険な地域のXY600の物理的なボタンが重要ですか。

それらは,視野が低いときに重要な盲目,手袋操作のための触覚的なフィードバックを提供します.緊急事態では、タッチスクリーンの乱動を排除し、エラーを減らし、安全性を高めます。

2.「Ex d(ib)ibIIBT6」認証は何を意味しますか？

「Ex d」：防火エンクローザー（内爆を含む）。

'ib': 本質的に安全な回路（低エネルギー、点火リスクなし）。

'IIBT6': エチレンのようなガスのため;最高表面温度 ≤85°C。ゾーン1/2に承認されています。

3. 広い温度範囲はどのようにXY600に利益を与えますか。

-40°C（冷蔵庫/屋外）から+70°C（熱工業地帯）まで信頼性が高い機能です。
外部ヒーター/クーラーの必要性を排除し、継続的な動作を確保します。
