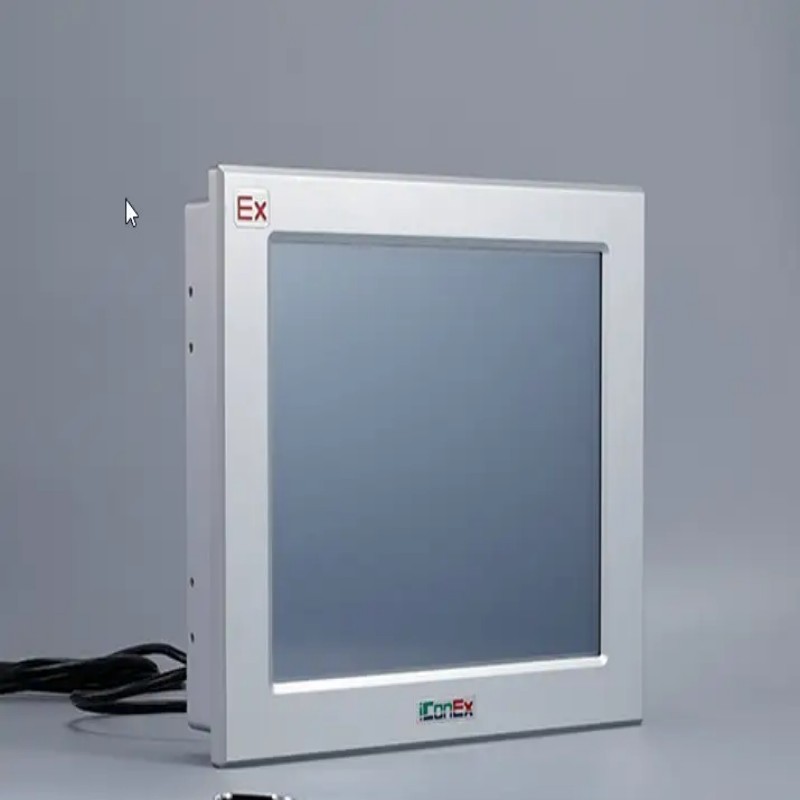

iConEx XY900シリーズ耐爆性産業HMI

iConEx XY900シリーズは,防爆ヒューマン・マシン・インターフェース (HMI) 技術の大きな飛躍を代表し,特にZone 2ガスとZone 21特特特特にエンジニアリングされた防爆防爆ヒューマン・マシン・インターフェース (HMI) 技術で,Zone 2ガスとZone 21より厳格なゾーン1の要求とは異なり,このフォーカスは,高度な機能,ユーザーフレンドリーなデザイン,強固な安全性を組み合わせることができます.

これは,高解像度TFTディスプレイ (7"から22"),パネルPCバリエントのための簡素化されたLinuxOSまたはオプションWindowsシステムを実行する強力な32ビットRISC CPUを組み合わせています.Ex nR ib IIB T6 GcおよびEx tD ibD A21 IP66 T80°Cに認定され,石油およびガス,化学加工,製薬,爆爆爆発性の大気が時折発生する場合がある産業などのモニタリングおよび制御タスクに最適なソリューションです.

核心設計理念：パフォーマンスと適用安全のバランスを取る

XY900シリーズは,ゾーン2/21の特定の安全要件に合わせた高性能コンピューティングと優れた可視化を提供する原則に基づいて構築されています.タッチ回路のための"nR" (限られた呼吸) のエンクロージャー保護と"ib" (内在的安全) の組み合わせを採用し,タタタタタタタタタッチ回路のための"tD"のタストタッチ回路に対する強固なタタタタタッチ防タタタタタ

この戦略的なアプローチは,意図された環境のための高レベルの安全性を確保し,直接タッチ操作や幅広い産業プロトコルのサポートなどの機能を促進します.

製品の特徴＆amp;アンプ;特徴

ゾーン2/21認証＆アンプ;ダイレクトタッチ：ガスおよびダダダスト環境のためのデュアル認証（Ex nR ib IIB T6 Gc / Ex tD ibD A21 IP66 T80°C）を持っています。 "ib"の指定は,本質的に安全なタッチスクリーン回路を確認し,オペレーターが指やスタイラスを通じて危険な地域で直接インターフェイスと相互作用することができます.特別なツールや隔離が必要ありません.

高可視性ディスプレイ: 7"から22"までのTFT LCDサイズを提供し,解像度は1920x1080 (Full HD)までです.明るさのオプション (>300 cd/m² 標準, >600 cd/m² カスタマイズ可能) は,屋内,屋外,および直接の日光条件での明確さを保証します.

堅固な処理＆アンプ;接続性: 128MB フラッシュと64MB DDR2 DRAMを備えた800MHz 32ビット RISC CPUで動力を提供します。主要なPLCブランドとのシームレスなデータ交換のため、隔離されたシリアルポート（RS-232/485/422）、イーサネット、USBホスト、およびProfibus-DP/CAN/MPIフィールドバスのオプション統合をサポートします。

堅固な構造:IP66の侵入保護を備えたフルメタルの防爆エンクローザを特徴としています.防静電タッチパネル（火花危険を防ぐ）、温度柔軟なモデル（-40°Cから+60°C）、安全なM20ケーブル腺が含まれています。

高度な構成:CのようなマクロスクリプティングでXYFD2000ソフトウェアを活用し,複雑な制御ロジックとHMI上で直接カスタマイズされたユーザーインターフェースを可能にします.

主要な仕様

パラメータ/カテゴリー

仕様の詳細

モデルシリーズ iConEx XY900（例えば、XY900_7HMI、XY900_10HMI、XY900_12HMI、XY900_15HMI）

ディスプレイタイプ TFT LCD、抵抗タッチ（シングルポイント）

利用可能なサイズ 7"、8"、10.4"、12.1"、15"、17"、19"、22"

解像度 800x480 （7」）、800x600 （10.4」）、1024x768 （12.1」、15」）、1920x1080 （22」）まで

明るさ 標準: >300 cd/m²;高い明るさ: >600 cd/m²（カスタマイズ可能）

CPU 32ビット RISC ARM @ 800MHz

メモリー 128MB フラッシュ、64MB DDR2 DRAM

オペレーティングシステムの簡素化されたLinuxカーネル

隔離された通信ポート RS232/RS485/RS422、イーサネット（10/100M）、USB ホスト/装置

フィールドバスサポート Profibus-DP、CAN、MPI（オプション/統合）

入力力 DC 24V（21V - 28V範囲）

電力消費 ~4W マックス （7」） ~15W マックス （15」）

保護評価 IP66（エンクローザ）

防爆証明書。ガス:Ex nR ib IIB T6 Gc;粉: Ex tD ibD A21 IP66 T80°C

危険地域適用性ゾーン2（ガス）、ゾーン21/22（危危険地域）

動作温度標準: 0°C ~ +50°C;低温: -20°C ~ +60°C;広い温度: -40°C ~ +60°C

タッチスクリーン操作 本質的に安全（ib）、直接接触、静電防止

アプリケーション

XY900シリーズは,より頻繁に危険な領域での監視と制御の役割に優れています.

化学加工プラント: タンクレベルの監視,ミックサー速度の制御,ポンプ状態の管理 (爆発性大気が連続していない場合).

医薬品製造: 加工機器を制御し,環境状況を監視するためにPLCとのインターフェース (時折燃える製製粒/コーティングエリアで).

アンプ;食品加工：コンベヤー/エレベーターの制御と食食品収集システムの監視。

水&アンプ;廃水処理：爆発可能性のある施設地域のポンプ、ブローヤー、化学用量システムの監督。

オイル&アンプ;ガス（ゾーン2エリア）：パイプライン圧力、タンクファーム、および公用事業（ガス排出が珍しく、通常の運用下で短命である場合）の監視。

製品の利点

iConEx XY900シリーズの主要な利点は,先進的なHMI機能,直接タッチの便利性,および強固なZone 2/21安全認証の最適なバランスです.

主要な産業用フィールドバスと強力な構成ソフトウェアのサポートは,ほとんどの場合外部ゲートウェイを排除し,統合を簡単化し,システムの複雑さを減らします.幅広いディスプレイサイズと環境抵抗力により,様々なアプリケーションとの互換性が確保され,間隔的に危険な地域での運用効率と安全性が高まります.

包装およびアンプ;保証

具体的な包装の詳細は情報源で広く説明されていませんが,標準的な業界の慣行では,そのような機器が運送損傷を防ぐために堅固で保護的な包装で出荷されることを指示しています.正確な保証条件（期間、保証範囲）については、直接メーカーまたは認定された販売業者に相談してください。

よくある質問

1。ゾーン1とゾーン2の危険エリアの違いは何であり、なぜXY900のゾーン2認証が重要なのでしょうか？

危険区域は、爆発性大気の確率/期間によって分類されます。

ゾーン1：爆発性ガス大気は、通常の操作中に時折発生する可能性があります。

ゾーン2：爆発性ガス大気は通常の操作で不可能です。発生したら短命です。

XY900のEx nR ib IIB T6 Gc認証は、これらの一般的な産業領域で高機能なHMI（本質的な安全性「ib」を通じて直接接触）を可能にするため、重要です。XY900のようなゾーン2認定機器は,通常,コンプライアンスを維持しながらコスト効率が高く,プラントエンジニアに危険が可能であるが,一定ではない地域に対して実用的なソリューションを提供し,非危険なギアと高価なゾーン1システムの間のギャップを埋めます.

2。XY900のガス認証で「限られた呼吸（nR）」保護はどのように機能しますか？

「限られた呼吸（nR）」は、XY900のZone 2ガス認証のための保護方法です。機器内部に外部ガス/蒸気の入力を制限する緊密な接合とシールで設計されたエンクロージャに依存します。

原則：HMIを取り囲む可燃性の大気の場合、限られた呼吸により、爆発性混合物が内部に入り、燃焼可能な量で蓄積されないようになります。この方法により,XY900は,高価なゾーン1保護 (例えば,内爆に耐える防火"d"エンクローザー) なしで標準的な電子機器を使用することができ,安全性,実用性,手頃な価格のバランスを取ることができます.

3。マクロスクリプト付きのXYFD2000構成ソフトウェアの利点は何ですか？

XYFD2000は、基本的な可視化を超えてXY900を強化し、Cのようなマクロスクリプティングを主要な利点としています。

ローカルロジック実行: 複雑な計算,データ処理,制御ロジックを直接HMIで可能にし,PLCからタスクをオフロードしてアーキテクチャを簡素化し,応答時間を向上させます.

カスタマイズ: カスタムアラーム管理,ユーザー認証,文字列操作,デバイス間のデータフロー制御 (複数のPLC間など) などの高度なユーズケースをサポート.

柔軟性: 特定のプロセスに合わせたカスタマイズされたインテリジェントなインターフェースを可能にし,多くの場合PLCプログラムを変更することなく,エンジニアがオペレータレベルで洗練された自動化ソリューションを構築することができます.
