INVTGD200A-004G/5R5P-4産業3相ACポンプドライブVFD

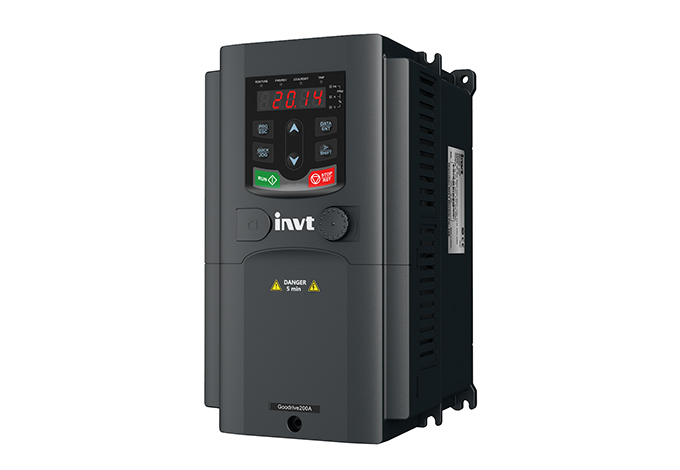

INVT Goodrive200A（モデル GD200A-004G/5R5P-4）は,高度な制御機能と特別な信頼性を専門的に組み合わせる多用途で堅固な3相ACドライブです.さまざまな産業環境の厳格な要求を満たすために設計されたこのドライブは,他のアプリケーションの中で,専用ポンプドライブVFDとして使用するために特に適しています.オープンループベクトル制御,広い入力電圧範囲,安定した操作を保証し,ダウンタイムを最小限に抑えるために設計された多くの機能を通じて優れた性能を提供します.この記事は,この特定のモデルの包括的な概要を提供し,その技術仕様,主要な特徴,およびさまざまな産業で提供する実質的な利点を詳しくします.

1.プロダクト概要とコア技術

GD200A-004G/5R5P-4は,INVTのGoodrive200Aシリーズの通用3相ACドライブの一部です.このシリーズは,トルクと速度制御を単一の統一されたプラットフォームに統合し,様々なアプリケーションのニーズに合わせられるソリューションを提供することで有名です.ドライブは半ブックサイズの構造と独立した空気管で設計され、壁取り付け、フランジ、およびフロアスタンドインストール方法をサポートし、スペースの柔軟性と経済的な使用を提供します。

この3相ACドライブは洗練された制御アルゴリズムを使用しています。空間電圧ベクター制御とセンサレスベクター制御（SVC）モードの両方を備えています。この技術的基礎は,ドライブがわずか0.5 Hzで150%の高い起動トルク,1:100の速度制御範囲,20ミリ秒未満の動的応答時間を達成することができ,変化する負荷条件でさえ精密なモーター制御と安定した操作を保証します.

2.Detailed技術指定

GD200A-004G/5R5P-4の技術的機能を理解することは,適切な適用のために不可欠です.以下は,テーブルを使用せずに提出された主要な技術パラメータの分解です.

電源特徴:このモデルは3相入力で動作します.380V AC（-15%）から440V AC（+10%）への電圧を受け入れる広い入力電圧範囲を誇り、47〜63 Hzの許可範囲で50 Hzまたは60 Hzの入力周波数で機能できます。その出力周波数範囲は0 Hzから400 Hzまで同様に印象的です。

制御性能:ドライブはセンサーレスベクトル制御の下で±0.2%の速度制御精度と10%のトルク制御精度を提供します.その過負荷能力は1分、10秒間180%および1秒間200%の評価された電流の150%で評価され、要求の高いアプリケーションのために堅固です。

保護および安全:ドライブは、過電流、過電圧、過電圧、過温、相損失および過負荷条件に対して保護する包括的な故障保護を備えています。この広範な保護スイートは,ドライブの信頼性と長寿命を向上させます.

物理的および環境:ドライブにはIP20の保護評価があり,それは指で触れることから保護されていますが,水に対してではないことを示します.強制空気冷却システムを採用し,40°C以上の減速で,10°Cから50°Cの環境温度で動作するように設計されています.

3.Key特徴および機能的利点

INVT GD200A-004G/5R5P-4は,ユーザーにとって重要な操作利点をもたらす機能を備えています.

ポンプおよびファンのための堅固なモーター制御:理想的なポンプドライブVFDとして,そのセンサレスベクトル制御は優れた低速トルクおよび精密な速度調節を提供します.これは,ポンプのスムーズなスタートと停止がウォーターハンマーを防ぎ,システムの機械的ストレスを減らすために,供水や灌溉などのアプリケーションにとって非常に重要です.

厳しい環境における信頼性の向上:ドライブは,厳しい条件に抵抗する部品で構築され,挑戦的な電力網,温度変動,湿度,および強強強強い適応性を示しています.このレジリエンスは,産業や農業環境で信頼性の高い選択肢です.

作り付けブレーキおよびEMCのオプション:速い停止を必要とするアプリケーションのために,この3相ACドライブはエネルギー消費ブレーキ,フラックスブレーキ,DCブレーキ,および短回路ブレーキを含む複数のブレーキ方法をサポートします.さらに、それは組み込まれ、構成可能なC3クラスEMCフィルターを標準として、オプション外部C2フィルターが利用可能で、電磁気に敏感な環境で互換性を保証します。

包括的な接続性およびプログラミング可能性:ドライブは複数のアナログおよびデジタル入力/出力を含む広範なインターフェースオプションを提供します.8つの普通のデジタル入力、1つの高速デジタル入力（50kHzまで）、2つのアナログ入力、2つのアナログ出力、1つの高速パルス出力（50kHzまで）、および2つのプログラム可能なリレー出力を特徴としています。これにより,PLC,センサー,その他の制御システムと柔軟な統合が可能です.

専門化されたアプリケーション機能:それは特定の使用のための専用の、事前にプログラムされた機能と一緒に来ます。これらには,シンプルな水供給機能と,短時間の電力低下中にドライブが動作を続けることができるライドスルー機能が含まれています.これはプロセスの継続性にとって重要な機能です.

共通のDCバスサポート:Goodrive200Aシリーズ全体は,共通のDCバス構成およびDC電源モードをサポートします.この機能は,エネルギー効率と再生ブレーキ機能の向上のためのマルチドライブシステムで有益です.

4.Primary アプリケーションおよび産業

GD200A-004G/5R5P-4の多用性により,幅広い産業における価値あるコンポーネントとなります.

水および廃水管理:専用のポンプドライブVFDとして,それは水供給,灌溉,スプリンクラーシステム,および水処理プラントのポンプを制御するために完全に適しています.需要に応じてポンプ速度を調整する能力は,大幅なエネルギー節約につながり,ポンプとモーターの磨損を減らします.

産業機械:ドライブの正確な制御と高い動的応答は,正確な速度調節が不可欠な機械工具,コンベヤードライブ,および様々な材料処理システムのために優れた選択をします.

建物自動化およびHVAC:暖房,換気,および空調システムでは,この3相ACドライブは効率的にファンとポンプを制御し,エネルギー消費を最適化し,建物の全体的な気候制御を改善できます.

5.Product 利点の概要

要約すると、INVT Goodrive200A（GD200A-004G/5R5P-4）は利点の魅力的なセットを提供します。

高性能:高い起動トルクと広い速度範囲の精密なモーター制御を提供します.

エネルギー効率:ポンプドライブVFDまたはファンコントローラーとして,それは伝統的な制御方法と比較して大幅にエネルギー消費を減らします.

堅固で信頼できる:要求的な電気および物理的な環境に耐えるように設計され,高いアップタイムを保証します.

柔軟で使いやすい:複数の制御モード,広範囲なI/Oオプション,および委任および統合を簡単にするアプリケーション特定の機能を特徴としています.

コスト効果的な:機能性と耐久性の高いレベルを提供し,産業用途の幅広い範囲のために優れた価値を提供します.

6.よくある質問（FAQ）

1.Whatはこのドライブを専用ポンプドライブVFDとして適切にします。

GD200A-004G/5R5P-4は,ポンプシステムで一般的な問題であるウォーターハンマーを防ぐためにスムーズなスタートと停止を保証するセンサーレスベクトル制御のために優れたポンプドライブVFDです.組み込みのPIDコントローラーとマルチポンプ制御ロジックは,システム需要に基づくポンプ速度の自動調整を可能にし,エネルギー消費の最適化と機械的ストレスの減少につながります.さらに,スピニングモーターを再起動するための"飛行スタート"のような機能は,重要な水のアプリケーションにおける信頼性に貢献します.

2.How この 3 相 AC ドライブの広い電圧設計は私の操作に利益を与えますか。

380V（-15%）から440V（+10%）までの広い入力電圧範囲は、この3相ACドライブが低いまたは変動するグリッド電源品質の地域でさえ安定した操作を維持することができることを意味します。この適応性は,電圧の低下またはサージによる不便なトリップを防ぎ,全体的なシステムの信頼性を高め,生産の中断を減らします.これは,安定した電力が常に保証されていない遠隔工業または農業環境で重要な利点です.

3.この可変周波数ドライブは中央制御システムと通信できますか。

はい、GD200A-004G/5R5P-4はMODBUS通信プロトコルをサポートし、より広い産業ネットワークにシームレスに統合することができます。これは出力周波数、電流および電圧のようなパラメータのリモートモニタリングを可能にし、また中央PLCまたはSCADAシステムからのリモート制御および故障診断を可能にし、より良いシステム管理およびより速いトラブルシューティングを促進します。

4.このドライブのための主要なメンテナンスポイントは何ですか。

メンテナンスはほとんど予防的です。主な焦点は,過熱を防ぐために冷却経路が清潔で妨げられないことを確保することです.スケジュールされたダウンタイム中に定期的に電源接続の密度を確認することが推奨されます。最も強力なツールはモニタリングです:ドライブの包括的な故障履歴と診断機能を使用することで,予測的なメンテナンスを可能にし,潜在的な問題を故障につながる前に解決するのに役立ちます.

5.Is このドライブのすべてのアプリケーションのために必要なブレーキ抵抗?

いいえ、ブレーキ抵抗はすべてのアプリケーションで必要ではありません。このドライブモデルには,30kWまでのユニット用ブレーキングユニットが組み込まれています.ブレーキ抵抗器は,通常,高再再生されたエネルギーを消散させるために,エレベーターや離心機などの急速な減速を必要とする高再再再再再生されたエネルギーを消散させるために,高再再生したエネルギーを消散させるために,エレベーターや離心機などの急速な減速を必要とするアプリケーションで
