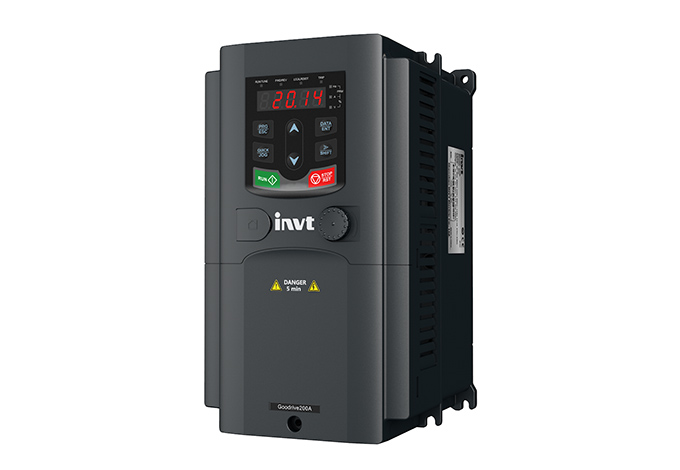

INVT GD200A-2R2G-4高性能一般ベクトルインバータ

INVT GD200A-2R2G-4は,Goodrive200Aシリーズ内の堅固で高効率な一般用途の周波数インバータとして立ち上がります.この2.2kWモデルは,3相380V供給で動作し,先進的な制御技術と実用的な機能の完璧な混合物を体現しています.現代産業自動化の多様なニーズを満たすために設計され,困難な操作条件で特別な信頼性と適応性を提供しています.一般的なベクトルインバータとして,精密な速度とトルク制御を提供し,水供給システムから材料処理およびコンベヤシステムまで幅広いアプリケーションに不可欠な部品となります.

1.Comprehensive技術仕様および機能設計

GD200A-2R2G-4はその制御機能の核心を形成する洗練されたデジタル信号プロセッサ（DSP）プラットフォームに構築されています。この一般用途の周波数インバータは,380V ACから幅広い入力電圧範囲を-15%から+10%の許容で受け入れ,変動または悪いグリッド条件のある地域でも安定した操作を保証します.その出力周波数範囲は,標準および高速モーターアプリケーションの両方に応じて,0 Hzから400 Hzまで拡大しています.

このモデルの主要な特徴は,その先進的な一般ベクトルインバーター制御方法論です.オープンループベクトル制御（SVC）とスペースベクトル制御（V/F）モードの両方をサポートします。これにより,わずか0.5 Hzで150%の高い開始トルクを達成することができ,重い負荷をスムーズで信頼性の高いように開始できます.1:100の速度制御比とオープンループベクトル制御下の±0.2%の安定状態速度精度は,その精度を示し,負荷変化にもかかわらず一致した速度が重要なアプリケーションに適しています.

インバータは,過電流,過電圧,低電圧,相損失,および過温保護を含む保護機能の包括的なセットを組み込んでいます.その堅固な設計は,一般的な電気障害に対する高レベルの免疫性を保証し,烦恼の発生のリスクを大幅に減らし,システム全体のアップタイムを向上させます.

2.Key製品の特徴および運用の利点

INVT GD200A-2R2G-4は、エンドユーザーにとって大きな運用利益をもたらす機能を備えています。

高度なベクター制御パフォーマンス

一般的なベクトルインバータとして,そのコア強さは精密なモーター制御能力にあります.20ミリ秒未満の動的トルク応答で,プロセスの安定性を維持し,突然の負荷変化に迅速に適応できます.この高い動的性能は,緊張と速度が厳密に規制されなければならない離心機や巻き込み機のようなアプリケーションで不可欠です.

統合ブレーキングとEMC互換性

2.2kWモデルでは,GD200A-2R2G-4は内蔵ブレーキユニットを搭載しており,多くの標準ブレーキアプリケーションのための外部部品の必要性を排除します.エネルギー消費,フラックス,DCおよび短路ブレーキを含む複数のブレーキ方法をサポートし,モーターの迅速で制御された停止を可能にします.さらに、インバータは電磁互換性（EMC）を考慮して設計されています。標準として内蔵C3クラスEMCフィルターを備えており,電磁干電に電に敏感な環境でのアプリケーションのための外部C2フィルターで補完することができます.

柔軟なシステム統合とコミュニケーション

この一般用途の周波数インバータは,幅広い接続オプションを提供しています.それは複数のアナログおよびデジタルの入力/出力、0-10Vまたは0-20mAのために構成可能な1つのアナログ入力を含む、および+10Vへの-10Vのための別の装備されています。また,正確な位置および速度のフィードバックに適した50kHzまでの周波数の高速パルス入力および出力を特徴としています.Modbusプロトコルをサポートする標準的なRS485通信は,工場自動化ネットワークにシームレスな統合を可能にし,集中式監視と制御を可能にします.

堅固な構造と多用途な設置

インバータは,独立した空気管の設計を備えた半ブックサイズの構造を誇っています.この設計は,電子部品からヒートシンクの冷却空気流を効率的に隔離し,粉粉粉の蓄積を防止し,このこのこの設計により,このこのこのこのこの設この設計は,このこのこの設この設計はこの電子部品から熱シンクの冷却空気流をそれは複数のインストール方法 - 壁に取り付け,フランジ,または床に立つ - をサポートし,異なるキャビネット設計とスペースの制約に対する柔軟性を提供します.

3.Primaryアプリケーション領域および産業使用ケース

GD200A-2R2G-4の多用性により,幅広い産業に適しています.

産業自動化では、コンベヤーベルト、フィーダー、ミキサー、および機械工具スピンドルを運転するために広く使用されています。精密な速度制御により 製品の品質と製造効率が一致します建物サービスのために,その組み込まれたシンプルな供水機能は,住宅,商業,および自治体の供水および排水システムのポンプを制御するための優れた選択を作り,水圧を安定させ,エネルギーを節約します.

材料処理部門では,この一般的なベクトルインバータは,安全で信頼性の高い操作のための滑らかな加速と減速を保証するホイスト,エレベーター,およびクレーンシステムに必要な高い開始トルクを提供します.幅広い温度の変化,湿度,およびそのそのそのそのその厳しい環境に耐える能力は,広広い温度の変化,湿度,およびそのそのそのそのそのその厳しい環境に耐える能力は,また,織物,パッケージング,およびプラスチック産業のアプリケーションのための信頼性の高い選択

拡大された視野：周波数インバータ技術の理解

知情のある決定を下すには,技術的文脈とGD200A-2R2G-4が占めている特定のニッチを理解することが役立ちます.

1.The技術スペクトル:V/F制御vs.Vector制御

GD200A-2R2G-4はV/Fとベクトル制御モードの両方で効果的に動作しますが,区別は重要です.

V/F制御:これは,インバータが電圧(V)と周波数(Hz)の間の一定比を維持するより簡単な制御方法です.一定の負荷を持つアプリケーションに適しており,シンプルなファンやポンプなどの高い動的性能が重要ではない.

ベクトル制御:これはGD200A-2R2G-4が一般的なベクトルインバータとして使用するより先進的な技術です.それはモータートルクと磁気流の制御を分離し、それぞれの独立して正確な調節を可能にします。これにより、優れた低速トルク、優れた動的応答、フィードバックエンコーダ（センサレスベクトル制御）なしでも正確な速度制御が得られます。これは,可変負荷,高い開始トルク要求,精密な速度調節の必要性を持つアプリケーションに最適です.

セレクションインサイト:GD200A-2R2G-4は,センサレスベクトル制御能力を備え,フィードバックエンコーダーのインストールとメンテナンスの複雑さとコストなしでハイエンドドライブの性能の利点を提供し,大半の産業アプリケーションのためのコスト効果的な一般用途の周波数インバータになります.

2.重要な実装とシステム設計に関する考慮

このインバータを成功に統合するには,いくつかの重要な細部に注意が必要です.

プレインストールモーターパラメータ自動調整:最適なベクトル制御性能のために,固定モーターパラメータ自動調整手順を実行することが非常に推奨されます.これにより,インバータは,ステータ抵抗や漏れインダクタンスなどの接続されたモーターの主要なパラメータを正確に識別し,設定することができ,制御精度と効率を最大限にします.

共通のDCバス能力:このモデルを含むGD200Aシリーズ全体の重要な特徴は,共通のDCバス構成のサポートです.マルチドライブシステムでは,複数のインバータが単一の共有DC電源に接続することができます.このアーキテクチャは,ブレーキ時に1つのモーターによって再生されたエネルギーを同じバス上の他のモーターによって使用することができ,大幅なエネルギー節約と必要なブレーキユニットのサイズを減らすことができます.

即時電源故障ライドスルー:インバータは,短期的な電力網の中断中に引き続き動作することができる機能を備えています.回転モーターの動能を利用して,短期間バス電圧を維持し,DCバスに電力を再生します.この機能は,予期しないシャットダウンが大きな生産損失または材料廃棄物につながるプロセスで重要です.

よくある質問（FAQ）

1.このインバータのベクトル制御の主要な利点は何ですか。

GD200A-2R2G-4のオープンループベクトル制御の主要な利点には,低速で高い開始トルク,変化する負荷の下でも優れた速度調節精度,負荷障害への迅速な動的応答が含まれています.これは滑らかな操作を保証し,停滞を防ぎ,運転システムの全体的な効率を改善します.

2.How 内蔵ブレーキングユニットは私のアプリケーションに利益を与えますか。

2.2kW GD200A-2R2G-4を含む30kWまでのモデルのための内蔵ブレーキングユニットは、システム設計を簡単にし、コストを削減します。外部ブレーキ抵抗を通じて再生エネルギーを効率的に散射することによって,高高高高高高高高外外外部ブレーキ抵抗器を通じて再生エネルギーを効率的に散射することによって高外ブブレーキ抵抗器を通じて高これは,エレベーター,離心機,または高速で頻繁に停止する必要があるソーのようなアプリケーションに不可欠です.

3.このインバータは中央PLCシステムと通信できますか。

はい、GD200A-2R2G-4は、Modbusプロトコルをサポートする標準的な内蔵RS485通信ポートを備えています。これにより,リモートスタート/ストップコマンド,速度参照設定,出力電流,周波数,故障状態などのパラメータのリアルタイム監視のための中央PLCまたはSCADAシステムと簡単にネットワークをつながることができます.

4. 広い入力電圧範囲の意味は何ですか。

380V AC（-15%から+10%）の広い入力電圧範囲は,電圧の低下およびサージが一般的な不安定または弱い電力グリッドの地域でインバータが信頼性が高いことを意味します.これにより,システムの堅固性が向上し,電圧関連の故障によるダウンタイムが最小限に減少します.

5. このインバータの主要なメンテナンスポイントは何ですか。

日常的なメンテナンスは,主に冷却冷却冷却フィンとファンが清潔で障害がないことを確保することで,効率的な散熱を保証することを含みます.電源および制御端末の密度を定期的に確認することもお勧めします。インバータの包括的な故障履歴ログは,過去の問題を診断し,予測的なメンテナンス計画を助けるためにアクセスできます.
