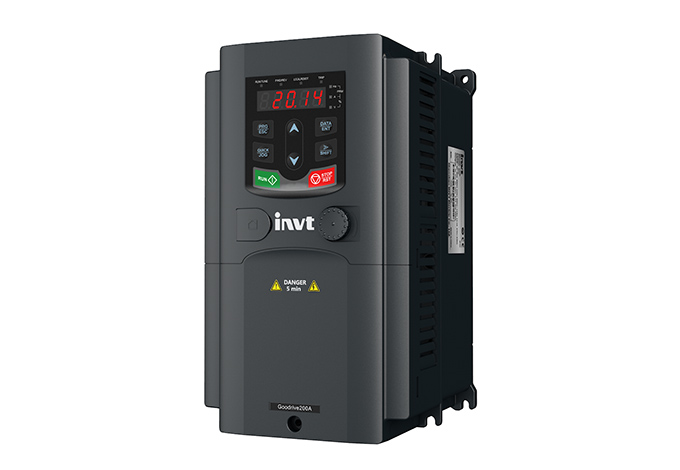

INVT GD200A-1R5G-4産業ベクター制御3相VFDユニット

製品概要と紹介

INVT GD200A-1R5G-4は,工業用モーター制御に対する洗練されたアプローチを代表し,ベクトル制御技術と厳しいアプリケーションのための堅固な設計を組み合わせています.INVTのGD200Aシリーズの1.5kWの評価電力メンバーとして,この3相変周波数ドライブは,様々な産業環境で例外的な性能を提供します.ドライブは,外部エンコーダーのフィードバックを必要としなく,高度なベクトル制御アルゴリズムを組み込んでおり,高度な能力とコスト効率の両方を作ります.半ブックサイズの構造と独立した空気管の設計により,壁,フランジ,床の取り付けオプションを含む柔軟な取り付け構成を許可しながら効率的な散熱を容易にします.

この可変周波数ドライブは,パフォーマンス,信頼性,価値のバランスによって競争市場で特徴付けています.TÜV SÜDを通じてCE認証を含む国際規格を満たすために設計されたGD200A-1R5G-4は,グローバルな品質と安全要求の遵守を保証します.ドライブの設計は,環境適応性を強調し,困難なグリッド条件,温度変化,湿度,耐耐耐ドドドドライブの耐性を強化しています.これらの特徴により,厳しい条件下の信頼性が最も重要な産業環境に特に適しています.

技術仕様および操作パラメータ

GD200A-1R5G-4はAC 380V（-15%）から440V（+10%）三相の広い電圧入力範囲で動作し、重要なグリッド変動でさえ安定した操作を維持することができます。この入力電圧の柔軟性は,不安定な電源や大きな電圧低下の産業施設の地域で明らかな利点を提供します.ドライブの出力特性は,0-400Hz周波数範囲を提供し,ほぼすべての標準的な産業用モーターアプリケーションをサポートします.

コンパクトなフォームファクターにより,ドライブは制御パネルのスペース利用を最適化します.ユニットは,過電流,過電圧,低電圧,相損失,過温,および過負荷保護を含む包括的な保護メカニズムを特徴としています.合計で30以上の異なる故障保護機能です.この広範囲な保護スイートは,システムの信頼性を向上させ,予期しないダウンタイムを最小限に抑えます.制御方法論は,センサーレスベクトル制御と空間電圧ベクトル制御モードの両方を使用し,異なるアプリケーション要件と性能期待に対する柔軟性を提供します.

性能特徴と制御機能

GD200A-1R5G-4は,0.5Hzで150%のスタートトルクで優れたモーター制御性能を示し,困難なスタートアップ条件で高いブレイクアウトルクを可能にします.ドライブは,オープンループベクトルモードで±0.2%の速度調節精度で1:100の速度制御比を達成し,操作範囲全体で精密なモーター速度制御を提供します.20ms未満のトルク応答時間は,変化する負荷条件に迅速な適応を保障し,可変負荷のアプリケーションに適しています.

ドライブはデジタル設定、アナログ入力（0-10V/0-20mA、-10V to+10V）、パルス周波数設定、多段階速度操作、簡単なPLCプログラミング、PID制御およびMODBUS通信を含む複数の周波数設定オプションを提供します。この設定の柔軟性は,様々な制御アーキテクチャにシームレスな統合を可能にします.ユニットはまた,供給の変動にもかかわらず一定の出力電圧を維持する自動電圧調節 (AVR) 機能を備えており,異なるグリッド条件で一致したモーター性能を保証します.

アプリケーションシナリオと産業実装

GD200A-1R5G-4は,ポンプ,ファン,圧縮機,およびコンベヤシステムで特に優れた多くの産業分野での適用を見つけます.その堅固な構造と環境への抵抗力は,製造施設,加工プラント,材料処理操作で見られる厳しい操作環境に適しています.ドライブのセンサーレスベクトル制御機能は,高い起動トルクと優れた低速性能を提供し,重い起動負荷または精密な低速操作を必要とするアプリケーションの要求に応える.

供水アプリケーションでは,ドライブには専用のシンプルな供水機能が含まれており,圧力増加システム,水処理施設,灌溉アプリケーションでの実装を簡単にします.即時の電力損失ライドスルー機能は,短い電力中断の間に連続的な動作を保証し,生産停止を防止し,電力回復の間にモーターストレスを減らします.これらの専門機能は,基本的なモーター制御以外の現実世界のアプリケーション要件についてINVTの理解を示しています.

システム統合とインストールの利点

GD200A-1R5G-4は,半半半ブックサイズのデザインで,独独立した冷却管を備え,GDGD200A-1R5G-4はGD200GD200A-1R5G-4は,GD200GD200A-1A-1R5G-4は,GD200A-1A-この構造は壁の取り付け、フランジの取り付け、および床の取り付けの3つの取り付けオプションをサポートし、様々なキャビネット設計およびスペースの制約のための取り付けの柔軟性を提供します。プラグ可能な接続を備えたモジュール式ターミナルボードは,配線を大幅に簡単にし,インストール時間を短縮します.

ドライブは共通のDCバス構成をサポートし,マルチドライブシステムで革新的なパワーシェアリングアーキテクチャを可能にします.この機能は,ブレーキモーターからの再生エネルギーをシステムの他の場所でモーターを加速することによって利用することができ,全体的なエネルギー消費を減らします.ユニットはまた直接DC電源入力を受け入れ,再生可能エネルギー源またはバックアップ電源システムとの統合を容易にします.30kWまでのユニットには,内蔵ブレーキユニットが含まれており,ほとんどのダイナミックブレーキアプリケーションで外部部品の必要性を排除します.

比較分析と技術的差別

産業用可変周波数ドライブの競争的な景観の中で,GD200A-1R5G-4はいくつかの主要な技術的利点によって区別されます.ドライブの電磁互換性は,内蔵C3フィルターによって強化され,より厳格な排出制御を必要とするアプリケーションのためにオプション外部C2フィルターが利用できます.このEMC性能は,そのクラスの多くの同様のドライブを上回り,産業環境における敏感な電子機器の高周波干渉を減らします.

ドライブは,エネルギー消費ブレーキ,フラックスブレーキ,DCブレーキ,短路ブレーキを含む複数のブレーキ方法を組み込んでいます.このブレーキングの柔軟性は,異なる負荷タイプと異異なるこの異異なるこのこのブレーキングの柔軟性により,異なるこのこのブレーキングの柔軟性により,異なる負荷タイプと組み込まれたPLC機能は,外部コントローラを必要とせずに自主操作シーケンスを可能にし,回転速度検索と再起動機能は,ドライブが破壊的な電流サージなしに回転モーターにスムーズに再接続することを可能にします.

INVT GD200A-1R5G-4 ベクター制御 VFD についてのよくある質問

このドライブのベクトル制御と標準的なV/F制御の区別は何ですか？

一定の電圧/周波数比を維持する基本的なV/F制御とは異なり,GD200A-1R5G-4はモーターの流れとトルクの部品を独立的に調節する洗練されたベクトル制御を実装しています.この高度なアプローチは,従来のV/F制御と比較して優れた動的応答,より良い速度調節精度(±0.2%),およびより高い開始トルク(0.5Hzで150%)を提供します.ベクトル制御の実装には,フィードバックエンコーダが必要ではなく,システムの複雑さとコストを削減し,閉鎖ループシステムに近づく性能特性を提供します.

このVFDはどのような産業やアプリケーションに特に適しているのでしょうか。

GD200A-1R5G-4は,材料処理システム,生産機械,プロセス制御装置を含む産業自動化アプリケーションのために設計されています.その堅固な設計は,製造環境に適したものであり,ポンプとファンの最適化は,HVACと流体システムでエネルギーの節約を提供します.ドライブの幅広い電圧公差は,不安定な電力インフラや大きな電圧変動のある工業施設の地域で特に価値があります.

このドライブは、モータードライブシステムのエネルギー効率をどのように向上させるのでしょうか。

ドライブには,負荷条件に基づいて出力電圧を最適化する自動省エネルギー操作モードを含むいくつかの省エネルギー技術が組み込まれています.一般的なDCバス構成のサポートは、複数のドライブ間のパワーシェアを可能にし、内蔵ブレーキングユニット（30kWまでのモデルでは）は減速時の効率的なエネルギー消費を容易にします。これらの特徴は,システム全体のエネルギー消費を減らし,一部のマルチドライブ構成は,5-30%のエネルギー節約を達成します.

どのような制御インターフェイスと通信機能を提供しますか？

GD200A-1R5G-4は、アナログ入力（0-10V/0-20mA、-10Vから+10V）、デジタル入力（8標準プラス1高速）、アナログ出力（2チャンネル）、リレー出力（2チャンネル）、および高速パルス出力を含む包括的な制御およびフィードバックインターフェースを提供します。システム統合のために,ドライブはMODBUS通信をサポートし,PROFIBUS-DP,PROFINET,EtherCAT,CANopenネットワークのためのオプションの通信カードで拡張することができ,産業自動化システムへのシームレスな接続を可能にします.

どのような安全認証や保護機能が組み込まれているのでしょうか。

ドライブは,TÜV SÜDを通じてCEマーキングを含む国際的な安全認証を取得しており,ヨーロッパの安全およびEMC指令の遵守を示しています.ユニットは過電流、過電圧、低電圧、相損失、過温および過負荷条件に対する包括的な故障保護を組み込んでいます。セーフトルクオフ機能は,メンテナンス操作のための追加の安全性を提供し,取り外し可能なキーパッドの安全なパラメータコピー機能は,構成設定のバックアップと復元を簡単にします.
