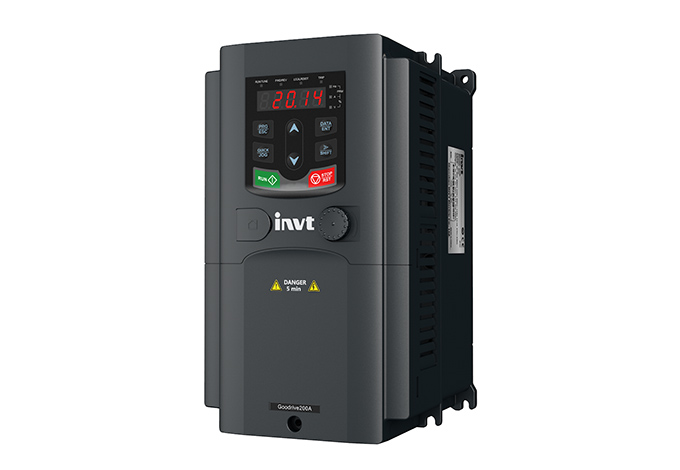

INVT GD20-0R7G-S2コンパクト一般ベクトル周波数インバータ

製品概要と戦略的ポジション

INVT Goodrive20（モデル GD20-0R7G-S2）は、高度なドライブ技術をスペース効率の高い設計に統合したコンパクト周波数インバータです。この特定のモデルは,評価電力0.75 kWと単相220V入力を持ち,INVT GD20シリーズのコアコンポーネントとして機能し,幅広い産業アプリケーションのために堅固な性能を提供するように設計されています.一般的なベクトルインバータとして,それは優れたモーター運転性能を提供するためにセンサーレスベクトル制御を利用し,フィードバックエンコーダの必要なしに正確な速度とトルク制御を必要とするアプリケーションのための多用途なソリューションを作ります.

INVTは,GD20シリーズをコンパクトな自動化ドライブの世界市場で競争力のあるオファーとして位置付け,高い機能性とコスト効率のバランスを取っています.シリーズは,既存の制御システムに強力で統合しやすいドライブの需要を満たすために設計され,シンプルなコンベアベルトから複雑な加工機器まですべてをサポートしています.

技術仕様と機能アーキテクチャ

GD20-0R7G-S2は,精密な技術パラメータと豊富な組み込み機能によって定義されています.その操作コアは,入力AC電源を標準的な非同期モーターのための制御出力に変換する洗練されたインバーターアーキテクチャに基づいています.

電源アーキテクチャ:インバータは220Vから240Vの単相AC入力を受け入れ,0.75 kWモーターに適した3相出力を提供します.これは、単相電源施設に最適です。その出力周波数範囲は0 Hzから400 Hzまで広く,精密な低速クリープから高速操作まですべてを収容します.

制御パラダイム:センサーレスベクトル制御戦略を採用して、ドライブはパルス発電機（PG）を必要としなく、低速（0.5 Hzから始まる150%のトルク）で高いトルク性能を達成できます。この制御方法は,トルクとフラックスを効果的に分離し,DCモーターに似た独立した制御を可能にし,異なる負荷条件下で優れた動的応答と速度安定性をもたらします.

保護および耐久性:ユニットは過電流,過電圧,低電圧,相損失,および過温保護を含む保護機能の包括的なセットで強化されています.独立した空気管冷却設計により,内部部品に内内独独立した空気管冷却設計により,独独独立した空気管冷却設計により,要求的な産業環境で長期的な信頼性を大幅に高めます.シャシーはIP20で評価され、適切な制御パネルでの取付けを必要とする水に対する実際の部品との接触に対する保護を示します。

性能特徴とシステムの利点

GD20-0R7G-S2の背後にあるエンジニアリングは,エンドユーザーの運用効率と機械機能に直接利益をもたらすいくつかの主要なパフォーマンス利点に変換されます.

プロセス制御とエネルギー効率の向上:モーター速度に対するインバータの正確な制御により,ドライブ出力が実際の負荷要求と完全に一致することができます.これにより、機械的な手段で固定速度モーターに加わるエネルギー浪費を排除します。ポンプやファンのようなアプリケーションでは,これは直接オンライン操作と比較して50%を超えるかなりのエネルギー節約につながることができます.さらに,その内蔵PIDコントローラーは,圧力,流量,または温度のような物理的なパラメータの直接閉鎖ループ制御を可能にし,全体的なプロセス品質と一致性を改善します.

優れたモーター管理および滑らかな操作:ドライブはスタートおよび停止サイクルの間に機械的な衝撃を除去するために構成することができる複数の加速および減速ランプ（線形およびS曲線）を提供します.この滑らかな操作は,ギア,ベルト,およびベアリングのストレスを減らし,それによって機械システム全体の寿命を延長します.DC注入ブレーキのような機能は,多くの場合,外部機械ブレーキを必要とせずに制御された停止を提供します.

操作の柔軟性と組み込み機能性:GD20-0R7G-S2は,その多様性を高める豊富な事前にプログラムされた機能を備えています.これらには,複数ステップの速度設定,自動シーケンスを作成するためのプログラム可能なシンプルなPLC,および制御を適用する前にインバータがスピニングモーターをシームレスに捕まえる"フライスタート"機能が含まれています.これにより,停電回復が重要なアプリケーションに適しています.

アプリケーションスペクトルと実装シナリオ

コンパクトサイズ,ベクトル性能,豊富な特徴の組み合わせは,この一般的なベクトルインバータを様々な産業および機械に適しています.

材料の取り扱いおよび物流:滑らかな開始および停止が貨物の安定性およびシステムの長寿に不可欠であるコンベヤーベルト、分類システム、およびエレベーターを制御するために理想的に適しています。

包装およびプラスチック機械:包装機械では、インバータはフィルムフィードおよびシーリングプロセスを正確に制御できますが、小さな射出成形機械または押出機では、それは高いトルク需要の油圧ポンプモーターを管理できます。

一般産業自動化:ドライブは食品加工機械,一一一般的な産業自動化,木工ツール,および印刷機で広範な使用を見つけます.コンパクトな周波数インバータの設計は,制御パネルのスペースがしばしば限られ,メンテナンスの容易さが優先されるこれらのセクターで特に有利です.

拡大された視野：現代自動化におけるコンパクトベクトルインバータの役割

ドライブ技術とシステム設計の原則の幅広いコンテキストを理解することは,GD20-0R7G-S2のようなコンポーネントの価値を最大化するために不可欠です.

1.The ドライブ技術スペクトル:V/f vs.Vector制御

GD20-0R7G-S2は基本的なV/f（電圧から周波数）ドライブより一歩上の一般ベクトルインバータのカテゴリーに入ります。V/fドライブは単に出力電圧と周波数の間の一定の比率を維持しながら,ベクトル制御技術はモーター電流を2つの別々の部品に分解します.この独立した制御により、大幅に良いパフォーマンスが可能です。

V/f制御:精密な速度制御が重要ではないファンやポンプのようなシンプルな可変トルクアプリケーションに適しています.コスト効率的なソリューションですが,低速トルクと負荷変化に対するダイナミックな応答に苦しんでいます.

ベクトル制御（センサーレス）：GD20によって使用されるこの方法は、コンベヤー、ミキサー、およびホイストのような一定のトルクアプリケーションに適合するように、高い開始トルクおよび優れた速度調節を提供します。閉鎖ループベクトルシステムに近い性能を提供しますが、エンコーダーのコストや複雑さなしです。

閉鎖ループベクター制御:CNC機械のような非常に精密な速度および位置制御を必要とするアプリケーションで使用される最高性能層。エンコーダーからのフィードバックが必要です。

選択の洞察:GD20-0R7G-S2のセンサレスベクトル制御は,フィードバックセンサーの追加コストと配線の複雑さなしで,ほとんどの産業アプリケーションに高性能を提供します.

2.システム統合とソースの重要な考慮事項

このインバータを成功させるには,補助部品と適切な構成に注意が必要です.

ブレーキ抵抗器の選択:高高高ブブブレーキ抵抗器の選択:高ブブブレーキ負荷または急速減速サイクルを含むアプリケーションのために,外部ブレーキ抵抗器は必須です.この抵抗器は,ブレーキ時にモーターによって生成される再生エネルギーを散布し,インバータのDCバスの過電圧故障を防ぐ.抵抗器の抵抗と評価電力は,必要なブレーキトルクとブレーキイベントのデューティサイクルに基づいて慎重に選択されなければなりません.

通信および制御ネットワーク:内蔵RS-485通信ポートはMODBUS-RTUプロトコルをサポートし,工場自動化ネットワークにシームレスな統合を可能にします.このデジタル接続性は、現代の産業インターネット・オブ・モノ（IIoT）戦略の基石です。

ソースと技術サポート:GD20シリーズは広く利用可能ですが,製品の真実性,ファームウェアの更新へのアクセス,および資格のある技術サポートを受け取るために,認定された販売業者または信頼できるソースからユニットを調達することは不可欠です.

よくある質問（FAQ）

1.このインバータのセンサレスベクトル制御の主要な利点は何ですか。

主要な利点は,エンコーダーのフィードバック装置を必要としなく,負荷変化の下で高性能制御,特に高い開始トルクおよび優れた速度安定性を提供することです.これはシステムを簡単にし,配線を減らし,全体的なコストを低減し,まだ幅広いアプリケーションのための基本的なV / f制御より優れた性能を提供します.

2.この0.75 kWインバータは三相電源環境で使用できますか。

いいえ、GD20-0R7G-S2モデルは特に単相入力電源（220-240V AC）のために設計されています。三相供給に接続しようとすると ユニットが損傷する可能性があります三相入力アプリケーションでは,通常別の後缀で示されるGD20シリーズ内の他のモデルを選択する必要があります.

このドライブに必要な外部ブレーキ抵抗器は 3.When ですか。

外部ブレーキ抵抗器は,モーターが大きな大大モモモーター負荷を迅速に減速させるために必要な場合,またはプロセスに自然な減速時間が長すぎる場合,外部ブレーキ抵抗器が必要です.例としては,垂直コンベヤー,離心機,または速いサイクル時間を必要とする機械を含む.抵抗器は,再生エネルギーを安全に消費することによって,インバータが過電圧故障でトリップすることを防ぐ.

4.How 内蔵 PID コントローラーはインバータの機能を高めますか。

統合されたPIDコントローラーは,インバータをシンプルなスピードコントローラーからプロセスループレグレータに変換します.ドライブは,センサーからのフィードバック (例えば,圧力,流量,または温度) に基づいてモーターの速度を自動的に調整し,望ましいセットポイントを維持することができます.これにより,外部プロセスコントローラーの必要性を排除し,システムアーキテクチャを簡素化し,コストを削減します.

5.このコンパクト周波数インバータの主要な省スペース特徴は何ですか。

コンパクトな周波数インバータの設計は主要な特徴です。0.75 kW GD20-0R7G-S2を含む2.2 kWまでのモデルのために、ドライブはDINレールの取付けをサポートします。これは制御キャビネットの高密度取付けを可能にし、より大きなフランジ付けユニットに比べて貴重なパネルスペースを節約します。物理的な寸法の減少は,最適化された熱および電子設計の直接的な結果です.
