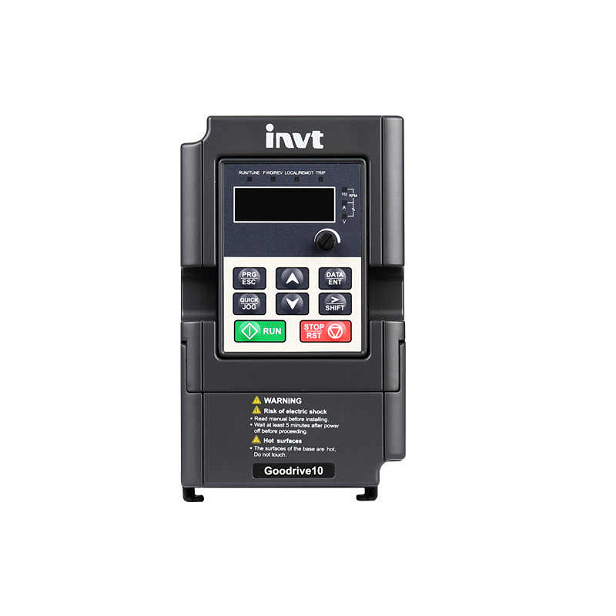

INVT GD10-0R4G-S2-B コンパクトシングルフェーズミニ経済インバータ

INVT GD10-0R4G-S2-Bは,限られたスペースで信頼性の高い性能を必要とする小型電力OEMアプリケーションのために設計された小型経済的なインバータです.220Vの入力および0.4kWの出力容量を持つ単相インバータとして、ベクトル化されたV/f制御技術およびPID制御、多速操作およびModbus通信のような不可欠な特徴を統合します。そのコンパクトな設計と自然な冷却メカニズムは,そのそのそのそのそのそのそのそのコンパクトな設計と自然な冷却メカニズムは,そのそのそのそのそのそのそのそのそのそのそのそのそのそのコンベヤー機械機械,コンベヤーシステム,コンベヤIECやCEのような国際規格に従うことによって,このインバータは世界市場の要求との安全性と互換性の両方を保証します.

1.Technical仕様および機能能力

GD10-0R4G-S2-Bは220V(-15%)〜240V(+10%)の単相入力電圧範囲で動作し、50Hz/60Hzの名目出力周波数をサポートします。主要な性能指標には、0Hzから400Hzまでの広い出力周波数範囲および调速比1:100の正確なモーター速度調整を可能にします。インバータは,急激な負荷変化に対する抵抗力を保証し,1分間定格電流の150%および1秒間200%を処理する堅固な過負荷容量を提供します.

制御方法はトルク性能とエネルギー効率を最適化するベクトル化V/f制御に中心を置いています。デバイスには16つのプログラム可能な速度ステップが含まれており,ユーザーが特定のモーター特徴に操作を適応できるように,カスタムV/Fカーブをサポートします.統合インターフェイスは1つのアナログ入力（0-10Vまたは0-20mA）、1つのアナログ出力、5つのデジタル入力、1つのリレー出力を特徴としています。通信はRS-485でModbusプロトコルをサポートし,産業自動化ネットワークにシームレスな統合を可能にします.

2.Designの利点および操作特徴

スペース効率的な建設

ミニ経済的なインバータとして,GD10-0R4G-S2-Bはミニマリズムと実用性を強調します.その寸法は従来のモデルに比べて大幅に減少し、最大15％のパネルスペースを節約します。このコンパクト性は,複数のユニットが緊密なエンクロージャに展開されているOEMアプリケーションにとって非常に重要です.

熱管理の強化

強制冷却システムとは異なり,このインバータは自然対流冷却に依存しています.この受動的なアプローチは,ファンを排除し,木木木工や木木工やこのこのようなこのこの被動的なアプローチは,このこのファンを排除し,このこのこのこのこのこのファンを排除し,このこのこのこの被動的アプローチは,この設計は-10°Cから50°Cまでの環境温度範囲内で信頼性の高い操

ユーザー中心のアクセシビリティ

スタンドアウトの特徴は,統合されたポテンシオメーターを備えた外部取り付け可能なLEDキーボードです.これにより,ユニットに直接アクセスせずに,リモート制御とリアルタイムのパラメータ調整が可能です.インターフェイスは,過負荷,過熱,または電圧の変動のための故障履歴ログを含む明確な診断を提供し,メンテナンスワークフローを合理化します.

3.適用範囲および産業使用ケース

GD10-0R4G-S2-Bは,機能を妥協させずにコスト効果的なモーター制御を要求するシナリオで優れています.典型的なアプリケーションには:

材料処理システム:コンベヤーと分類機は,16速設定とダイナミックブレーキオプションから恩恵を受けます.

換気およびポンプ:内蔵PID制御は,HVACおよび水管理システムで正確な圧力または流量調節を可能にします.

織物および包装機械:自然な冷却は

特殊なニーズのために,インバータは複数のブレーキング方法-DC注入,フラックスブレーキング,および抵抗ベースのブレーキングを提供します.

4.Comparative 分析:インバータ市場のGD10シリーズ

GD10-0R4G-S2-Bは,基本的なV/fドライブとハイエンドベクトルコントローラの間にユニークな位置を占めています.主要な差別は次のようです。

手頃な価格 vs.Performance:経済的な解決策として価格付けられているが,標準インバータに比べてより滑らかな低速操作のためのベクトルベースの V/f 調整を組み込んでいます.

Compactness vs.Expandability:その小さなサイズにもかかわらず、ユニットはプログラム可能なデジタルポートを通じて拡張可能なI/Oをサポートします。

保護特徴:それは過電圧,低電圧,相損失,および短回路に対する包括的な保護を含み,多くのエントリーレベルの競争相手を上回ります.

INVTの専門シリーズ（例えばクレーン用GD350またはポンプ用GD270）と比較すると、GD10はアプリケーション特定の最適化よりも多様性を優先します。そのモジュールプログラミング - 遅延スイッチ可能な出力やカスタマイズ可能な加速ランプなど - は,様々なOEM要件に適応できます.

5.実施と統合ガイドライン

インストールベストプラクティス

インバータは壁に取り付けられた設置を使用し,自然冷却のための空気流を最大限にするために位置付けられなければなりません.電気接続は,ノノイズに敏感なアナログ信号のためにシールドされたケーブルを使用する必要があり,RS-485ネットワークは信号反射を防ぐために終了抵抗器を必要とします.

パラメータ設定

最初の設定には,LEDキーパッドを通じて基本的なパフォーマンスパラメータを定義することが含まれています.重要な設定には:

V/f曲線を最適化するためにモーターの評価電流と電圧。

機械的ストレスを最小限に抑えるために加速/減速時間（0.1-6000s）。

自動操作のためのデジタル入力に割り当てられた多速プロファイル。

安全とコンプライアンス

設計はEMCおよび電気安全のためのCE基準を満たし、産業地域の互換性を保証します。ユーザーは,デバイスと接地を切断するための現地規制を遵守しなければならず,敏感な環境での電磁互換性のためのオプションの外部フィルターがあります.

よくある質問（FAQ）

1.GD10-0R4G-S2-Bは変量アプリケーションでエネルギー効率をどのように達成しますか？

インバータは,ベクター強化されたV/f制御を活用して,リアルタイムのモーター負荷条件に基づいて電圧と周波数を調整します.これは,特に部分負荷シナリオでは,反応電力損失を最小限にします.さらに,自然冷却システムはファンの電力消費を排除し,全体的なエネルギー消費を積極的に冷却されたモデルと比較して最大5%減らします.

2.このインバータは既存のPLCベースの制御システムと同期できますか。

はい、内蔵RS-485 ModbusインターフェースはPLCとのシームレスな通信を可能にします。ユーザーは速度コマンド、故障コード、および出力周波数のようなパラメータをマッピングして、集中監視のためのアドレスを登録できます。デジタル入力はまた開始/停止および方向制御のためのPLCデジタル出力からの信号を受け入れます。

3.このモデルによってサポートされるブレーキング方法を区別するものは何ですか。

DCブレーキ機能はモーターを迅速に停止するために直流を注入します。フラックスブレーキは,外部装置なしで減速中のトルクを増加させ,抵抗ブレーキは,頻繁な停止開始サイクルのための外部抵抗モジュールを通じて余分なエネルギーを熱として散布します.選択は,負荷特性と動的要件によって異なります.

4.Is インバータは単相モーターアプリケーションに適しているか。

いいえ、GD10-0R4G-S2-Bは3相非同期モーターのために専用設計されています。単相入力（220V）は住宅または軽量商業電源から動作する間標準的な産業モーターとの互換性を可能にする3相出力に変換されます。

5.How コンパクトな設計はメンテナンスおよび寿命に影響を与えますか。

ファンレス構造は,一般的な故障点を取り除くことによって寿命を向上します.アルミニウムヒートシンクは効率的に熱を散布し、密封されたPCBコーティングは防防防アアルミニウムヒートシンクはア防アア防します。メンテナンスは,定期的なクリアレンスチェックやキーパッドを通じてファームウェアの更新に限られています.

6.故障防止のためにどのような安全プロトコルが組み込まれていますか。

インバータは,モーターの加熱条件をシミュレートし,加速中に停止防止する電子熱負荷保護を含む多層保護を特徴としています.故障履歴は操作パラメータの詳細なスナップショットで最後の6つの事件を記録し、迅速なトラブルシューティングを支援します。
