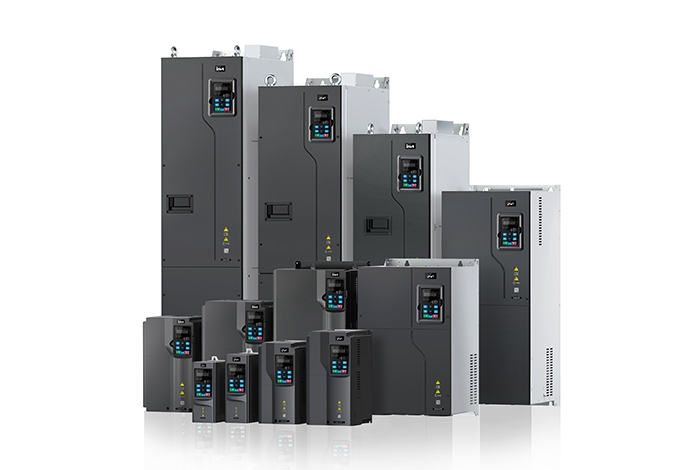

INVT GD270-2R2-4 三相変動周波数ドライブユニット

INVT Goodrive270（GD270-2R2-4）は、ファンおよびポンプアプリケーションで優れた性能とエネルギー効率を提供するために設計された専門的な可変周波数ドライブ（VFD）です。この2.2kWの三相3相変周波数ドライブは,流体動力学に合わせた機能を組み込んでおり,水処理,HVAC,および様々な産業設定のシステムに理想的な選択です.そのコンパクトな,本サイズの設計は,スペース制限された制御キャビネットに簡単に設置することを容易にし,その先進的な制御アルゴリズムは,非同期および永久磁石同期モーターの両方の信頼性と経済的な操作を保証します.

1.プロダクト概要とコア技術

GD270シリーズは,流体処理用ドライブの分野で重要な発展を示しています.GD270-2R2-4モデルは通用ドライブではありません。それはファンおよびポンプの操作プロフィールのために特別に作られています。この焦点は,組み込まれたアプリケーションマクロと専用のPIDコントローラに変換され,常圧水供給などの機能の設定を簡単にし,多くの標準的なアプリケーションのために"プラグアンドプレイ"ソリューションになります.

この可変周波数ドライブは,フィードバックエンコーダ(センサレスベクトル制御-SVC)なしでさえ,洗練された空間電圧ベクトル制御方法を使用します.この技術は±0.2％の精度と20ミリ秒未満のトルク応答時間で優れた速度調節を提供します.つまり,ドライブは,安定した動作を維持し,妨害的な負荷からモーターを保護しながら,水圧の急増の必要性などの変化するシステム要求に迅速に適応できます.

2.Keyの特徴および設計の利点

GD270-2R2-4は,現実世界のアプリケーションで実質的な利益をもたらす機能に満たされています.

最先端のエネルギー効率:スタンドアウトの特徴は,統合されたECO省エネルギーアルゴリズムです.この機能は,負荷需要をインテリジェントに監視し,低負荷条件でエネルギー消費を最小限にするためにモーターの動作電圧と周波数を自動的に調整します.長期運行ポンプやファンを持つ施設では,電気コストを大幅に削減する可能性があります.さらに,高効率永久磁石同期モーター(PMSM)を運転する能力は,さらに高いレベルのシステム効率を解锁できます.

堅固さと信頼性:産業環境の厳格さのために設計されたこの3相変動周波数ドライブは,堅固な構造を誇っています.広い入力電圧範囲（380-480V±15%）を特徴としており、グリッドの変動を効果的に処理できます。コアプリントされた回路板は,腐食,湿気,コココアプリントされた回路板に耐える厚い保護層で塗られており,廃水処理所で見つかるような厳しい条件で寿命を向上させます.独立した空気管の設計は,ドドドライブ内部に独独立した空気管の設計により,独独立した空気管の設計により,独独独独立した空気管設計により,独独独立した空気管の設計

比類のない柔軟性と統合:ドライブは驚くべき構成の柔軟性を提供します.Profibus-DP、Profinet、CANopen、Modbus-TCPのような主要な産業ネットワークをサポートする様々なオプション通信カードで満たすことができる2つの拡張スロット（SLOT1およびSLOT2）が付属しています。これにより,ほぼあらゆる工場自動化システムにシームレスに統合できます.さらに,ユーザーは,外部部品を必要とせずに,特定の調和減少要件を満たすために,内蔵DCまたはAC出力原子炉を備えたモデルを選択できます.

3.Technical性能および仕様

GD270-2R2-4は2.2kWの出力で評価されており、対応する出力電流は5アンペアです。50または60Hzの周波数で380から480ボルトの標準的な3相AC入力電圧で動作します。その出力周波数は0 Hzから400 Hzまで変化することができ,精密なプロセス制御のためのモーター速度の幅広い範囲を収容します.

モーター制御の観点では,ドライブは標準的な非同期誘導モーターと現代的な永久磁石同期モーターと互換性があります.非同期モーターに0.5 Hzで150%の堅固なスタートトルクを提供し,負荷の下でもスムーズなスタートアップを保証します.ドライブは-10°Cから50°Cの周囲温度で連続的に動作するために設計されており,部品の寿命を確保するために40°C以上に適用される減速です.冷却は内部強制空気ファンシステムによって実現されます。

拡大された視野：現代産業における専門VFDの役割

ファンやポンプのための専用の可変周波数ドライブが有益な理由についてのより広いコンテキストを理解することは,より情報ある選択をするのに役立ちます.

1.なぜアプリケーション特定のVFDを選択しますか？

一般用途のドライブは利用できますが,GD270-2R2-4のような専門3相変周波数ドライブは明らかな利点を提供します.ターゲット市場で一般的なタスクのために事前にプログラムされた機能が付属しています。例えば,水のブースティングステーションの複数ポンプ制御のための内蔵ロジックまたは閉鎖ループシステムで一定の圧力を維持するための専門PID調整を含んでいます.これはエンジニアリング時間を短縮し,設定エラーを最小限に抑え,委任を加速します.また,一般用途のドライブで常に標準ではない防防防防防防防防防防防防防防またまた 一般用途ドライブでは常に標準的なものではない防またまたまた,防またまたまたまた,防またまたまたまた,防一般的な

2.システム実装に関する要素

最適なパフォーマンスと長寿命を確保するために,このドライブを統合する際にいくつかの重要な要因を考慮する必要があります.

適切なサイズと変差:モーターのフルロードアンページを超える電流評価のドライブを選択することが重要です.ポンプアプリケーション,特に重いスタートアップまたは可変トルク負荷を含むアプリケーションでは,ドライブ部品の過圧を避けるためにメーカーの減速曲線に相談することが不可欠です.

濾制御キャビネットに適切な制制制御キャビネットの制制御キャビネットの制制制御キャビネットが適切な制キ制キャビネットの制御制キャビネットの制御制キャビネットの制御キャビネットの

包括的なシステム統合:成功したインストールには,ドライブとモーターだけでなく,多くのものが含まれています.短路保護のための正しくサイズの上流ブレーカーまたはヒュージャン,ノノノイズ免疫のための適切に終了した制御配線,および特定のインストールサイトによって要求されるように電力品質基準を維持するために,いくつかの場合,外部ハーモニックフィルターが必要です.

よくある質問（FAQ）

1.How このドライブのECOモードは実際にエネルギーを節約しますか。

ECOモードは、最も効率的なオペレーティングポイントを継続的に求める高度な自動調整システムとして動作します。固定した電圧/周波数比でモーターを動かす代わりに,完全なトルクが必要でないとき,モーターの磁気フラックス (そして従って供給された電圧) を動的に減らします.これは,特に部分的に負荷されたファンやポンプでエネルギー浪費の重要な源であるモーターのコア損失を最小限にします.このアルゴリズムは,突然の負荷変化に対するシステムの反応を妥協させずにこれを行うことを保証します.

この2.2kWドライブはポンプのための永久磁石同期モーター（PMSM）を制御できますか。

はい　絶対にGD270-2R2-4は,標準的な非同期(誘導)モーターと高効率永久磁石同期モーターの両方を制御するために明示的に設計されています.ドライブのパラメータでモータータイプを選択し,理想的には,ベクトル制御がPMSMの特定の特徴に最適に一致し,可能な限り高い効率と制御性能を達成するために自動調整ルーチンを実行する必要があります.

3.ポンプアプリケーションのための内蔵PIDコントローラーの意味は何ですか。

組み込まれたPID（比例的、整体的、派生的）コントローラーは、パイプラインの水圧やタンクのレベルのような安定したプロセス変数を維持するための脳です。一定圧力ポンプシステムでは,ドライブはリモート圧力センサーからのフィードバックを使用します.PIDコントローラーはその後継続的にモーターの速度を調整して、需要の変化に関係なく（複数のタップが開かれているように）設定された圧力を維持します。これにより,別々の外部プロセスコントローラーの必要性を排除し,システムを簡素化し,コストを削減します.

4.Why"booksize"コンパクトな設計は主要な利点ですか。

コンパクトで標準化されたブックサイズのフォームファクターは,制御キャビネット内の単一のレールに複数のドライブを並んで取り付けることができます.これは貴重なパネルスペースの利用を大幅に最適化します。システム統合者やOEMにとっては,より小さく,よりコスト効果的な制御キャビネットを設計したり,多くのプロジェクトで重要な要因である既存のキャビネットの足跡により多くの設備を適合することができることを意味します.

5.What 安全機能はこのドライブ提供しますか。

過電流,過電圧,過温に対する標準的な電子保護に加えて,ドライブの安全認証には,安全機能のサポートが含まれています.特定の認証はモデルごとに確認する必要があるが,このクラスのドライブは,オプションの安全拡張カードを通じてセーフトルクオフ (STO) のような機能をサポートする場合が多い.STOは,モーターを起動させる出力トルクを発生させることを防ぐ重要な安全機能であり,安全なメンテナンスを可能にし,機械の安全基準を満たします.
