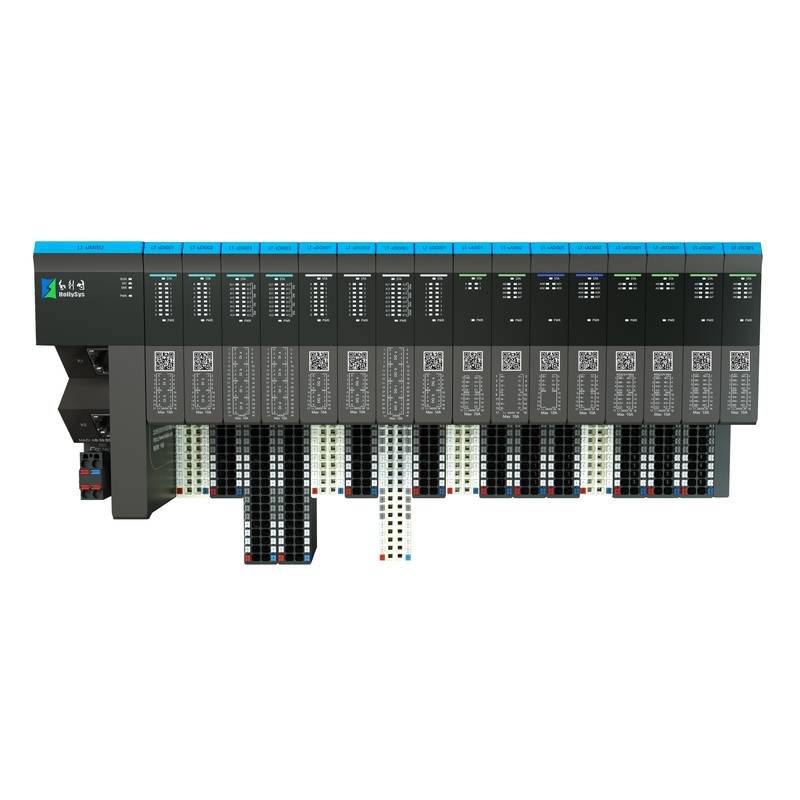

HollySys LTs 分散型IO産業用オートメーション制御システム

HollySys LT-s分散型IOシステムは、産業オートメーション制御システム向けに超高速のリアルタイム信号収集を提供し、モジュール式のホットスワップ（活線挿抜）およびマルチバスプロトコル互換性を備えています。スマート製造ライン全体に展開されるこの堅牢なリモートノードソリューションは、産業データの伝送効率を高め、メンテナンスによるダウンタイムを最小限に抑えます。

現代の産業オートメーション制御システムには、複雑な機械装置全体の制御上のボトルネックを解消するために、高密度信号収集と決定論的なネットワークパフォーマンスが求められます。HollySys LT-s分散型IOシリーズは、PROFINET、EtherCAT、Modbus TCPなどの主要な産業用プロトコルをサポートしながら、制御盤の貴重なフットプリントを節約する超コンパクトなスライスアーキテクチャを通じて、これらの課題に対処します。機能電子モジュールをPUSH-IN接続技術によって恒久的なベース端子から切り離すことにより、このシステムは、フィールド配線を乱すことなく、工具不要の配線と迅速なホットスワップを実現します。マイクロ秒レベルのバックプレーン応答とチャネルレベルの診断機能により、高速なデータの整合性が確保され、このシリーズはスマートファクトリー向けの信頼性の高いセンサ周辺機器として位置づけられます。

技術仕様

IMモジュール PROFINETチップ: 2xRJ45、最大入力 1440バイト、最大出力 1440バイト @ 24 VDC

IMモジュール EtherNet/IPチップ: 2xRJ45、最大入力 500バイト、最大出力 500バイト @ 24 VDC

CMモジュール RS232/485/422: 最大ボーレート 500 kbps、Modbus RTU/ASCIIをサポート @ 500 kbps

CMモジュール PROFINETスレーブ: 入出力バイト <= 256 BYTE @ PROFINETネットワーク

DIモジュール 16チャネル PNP: DI 16x24 VDC、ハイレベル入力、4チャネル 200 Hz カウント @ 24 VDC

DIモジュール 32チャネル PNP: DI 32x24 VDC、ハイレベル入力 @ 24 VDC

DOモジュール 16チャネル ソース: DO 16x24 VDC / 0.5 A、ソース出力 @ 24 VDC

AIモジュール 4チャネル ユニバーサル: AI 04xUI、24ビット ADC、差動測定、精度 <= ±0.1% FS @ 24 VDC

AIモジュール 8チャネル RTD: AI 04xRTD、24ビット ADC、PT100/PT1000センサー、2/3/4線式 @ 24 VDC

AOモジュール 4チャネル 電流: AO 04xI、16ビット、0-20 mA / 4-20 mA、負荷インピーダンス <= 580 Ω @ 24 VDC

高速カウンタモジュール: 2チャネル インクリメンタルエンコーダ、最大入力周波数 500 kHz @ 24 VDC

SSIアブソリュートエンコーダモジュール: 2チャネル SSI入力、最大入力周波数 2 MHz @ 24 VDC

ベース端子ユニット BU001: ホワイト、標準モジュール用電源供給ベースユニット @ 24 VDC

ベース端子ユニット BU002: グレー、信号モジュール用標準ベースユニット @ 24 VDC

システム統合とハードウェアのセットアップ

産業オートメーション制御システム内に分散型IOノードを展開するには、物理​​トポロジ、接地戦略、および端子の安全性に厳密な注意を払う必要があります。エンジニアは、LT-sベースユニットを標準のDINレールに順次取り付ける必要があります。その際、電源供給ベース（LT-sBU001やLT-sBU201など）と標準信号ベースの間で適切なインタロックを確保し、連続したバックプレーン電力供給を維持します。すべての通信リンクにはシールド付きツイストペアケーブルを使用し、高周波電磁干渉を軽減するために、EMCクランプ端子を使用してキャビネットの入口プレートでケーブルシールドをしっかりと接地する必要があります。フィールドセンサーおよびアクチュエータは、専用のドライバーを必要とせずにPUSH-INスプリング端子に直接接続されるため、ガス気密性と耐振性に優れた電気的接触を提供しながら、設置作業を大幅に削減します。ベース端子の機械的コーディングスロットにより、ホットスワップ交換手順中のモジュールの誤挿入を防ぎ、フィールド回路を誤配線による損傷から保護します。

信頼性と環境耐久性

過酷な産業環境では、連続運転を保証するために、高い熱安定性、堅牢な電気的絶縁、および信頼性の高い機械設計が求められます。LT-sモジュールは、高度なフォトカプラを使用したチャネル間およびチャネル・バス間の絶縁を備えており、外部の高電圧過渡現象やグラウンドループから内部プロセッサロジックを保護します。コンパクトなポリマー製ハウジングは、優れた難燃性と、プレス機やロボットアームによく見られる機械的衝撃や振動に対する耐性を提供します。動作温度範囲は標準的な産業仕様に準拠しており、内部プリント基板のコンフォーマルコーティングにより、湿度や腐食性の浮遊微粒子から保護されます。フロントパネルのLEDインジケータは、電源、ネットワーク通信リンクのアクティビティ、および個々のチャネルのエラーに関するリアルタイムの診断ステータスを提供し、メンテナンス担当者がマルチメーターテストなしで配線不良やセンサー障害を迅速に切り分けられるようにします。

選定ガイダンスと代替オプション

最適な分散型IOステーションの構成には、工場フロア全体での信号タイプ、チャネル数、およびマスターコントローラの互換性の評価が含まれます。技術者は、インターフェースモジュール（IM）のプロトコルタイプ（PROFINET（LT-sIM002）やEtherNET/IP（LT-sIM005）など）をプライマリPLCコントローラアーキテクチャと一致させ、総入力および出力バイトの割り当てがバス仕様内に収まるようにする必要があります。高密度なディスクリートアプリケーションの場合、32チャネルデジタルモジュール（LT-sDI003、LT-sDO003）を特殊なベースユニット（LT-sBU201、LT-sBU202）と共に展開することで、キャビネットのスペース効率が最大化されます。レガシーアーキテクチャを拡張する場合や、緊急のメンテナンスのために正確な部品番号を調達する場合、北京众平科技股份有限公司（Beijing Zhongping Technology）は、クロスリファレンスの選定と迅速なコンポーネント交換を容易にするために、包括的なエンジニアリングサポートと現地在庫へのアクセスを提供します。

典型的なアプリケーションシナリオと産業的価値

分散型IOプラットフォームのモジュール式アーキテクチャは、3C電子機器組み立て、自動物流、リチウム電池生産ライン、包装機械など、多様な製造セクターにわたって測定可能な効率向上をもたらします。信号収集ノードを機械のアクチュエータの近くに再配置することにより、システム構築者はフィールド配線の配管長を劇的に短縮し、銅線の使用量を削減し、長距離での信号減衰を最小限に抑えます。マイクロ秒の応答速度と堅牢な診断フィードバックの組み合わせにより、高速な選別およびモーション協調タスク中の正確な同期が保証されます。最終的に、このモジュール式戦略により、パネルの構築時間が短縮され、定期的なメンテナンスのトラブルシューティングが簡素化され、産業オートメーション制御システムを展開するOEM（相手先ブランド製造業者）の総所有コストが削減されます。

よくある質問（FAQ）

1. LT-sモジュールの標準的な納期と在庫状況は何ですか？

インターフェースモジュール、デジタル/アナログI/Oカード、およびベースユニットの標準的な商業数量は、迅速な出荷をサポートし、機器のダウンタイムを最小限に抑えるために、地域別の在庫として維持されています。

2. これらの産業オートメーション制御システムコンポーネントにはどのような保証範囲が提供されますか？

すべての分散型IOハードウェアコンポーネントには、通常の動作条件下での材料の欠陥および製造上の異常をカバーする、包括的な12か月の工場保証が付いています。

3. どのマスターPLCプラットフォームがLT-sインターフェースモジュールと完全に互換性がありますか？

インターフェースモジュールは、PROFINET、EtherCAT、Modbus TCPなどの主要な産業用通信プロトコルをサポートしており、LXシリーズ、LKシリーズ、およびサードパーティ製のプログラマブルロジックコントローラとのシームレスな統合が可能です。

4. 定期メンテナンス中のホットスワップ機能はどのように動作しますか？

革新的なベースユニット設計により、フィールド配線端子が電子モジュールの回路基板から分離されるため、技術者は外部のセンサーやアクチュエータのケーブルを外すことなく、通電状態のまま故障したモジュールを交換できます。

5. 単一の通信インターフェースノードの最大バックプレーン拡張制限は何ですか？

単一の通信インターフェースモジュールは、総消費電力の制限と最大プロセスデータバイト長の制約に支配された、指定された拡張I/Oモジュールのクラスターを管理できます。

6. 個々のI/Oモジュールの購入には端子台が含まれていますか？

ベース端子ユニット（LT-sBU001、LT-sBU002、または特殊なリレーベースなど）は、さまざまな電源供給および信号密度の要件に対応するために、個別に注文されます。

7. アナログ入力モジュールでは、どのレベルの診断フィードバックを利用できますか？

アナログモジュールは、高精度のデータ収集を確実にするために、フィルタリング、断線検出、および範囲スケーリングのためのチャネルレベルの構成を備えた24ビットADC解像度を備えています。

8. デジタルモジュールでの高速パルス入力はどのように処理されますか？

選択されたデジタル入力バリアントは最大4チャネルの200 Hzカウントをサポートし、専用のカウンタモジュール（LT-sCNT001、LT-sCNT002）は高精度な位置決めタスクのために最大500 kHzのエンコーダ入力を処理します。

9. デジタル出力には、短絡に対する外部ヒューズ保護が必要ですか？

モジュールには内部保護回路が含まれていますが、過度の過電流状態からフィールドデバイスや配線を保護するために、配電線に外部ヒューズを使用することをお勧めします。

10. IOパラメータを構成およびマッピングするには、どのようなソフトウェアツールが必要ですか？

標準のデバイス記述ファイル（特定のバスプロトコルに対応するGSDまたはXMLファイル）が、ネットワーク構成のためにプライマリオートメーションコントローラのエンジニアリングソフトウェア環境にインポートされます。
