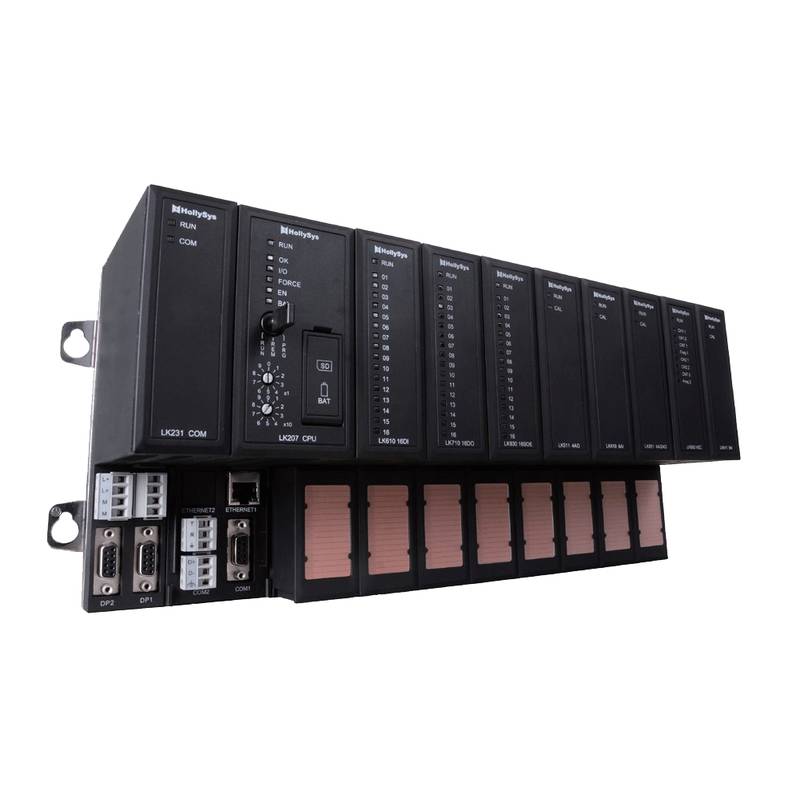

HollySys LK210 PLC制御システム Profibus DPホットスタンバイ

HollySys LK210 PLC制御システムは、堅牢なProfibus DPホットスタンバイアーキテクチャを備えており、クリティカルな産業オートメーションプロセスに対して卓越した信頼性を提供します。Beijing Zhongping Technologyは、この高度な制御プラットフォーム向けに信頼性の高い国内流通と技術サポートを提供します。

高可用性制御アーキテクチャの設計では、連続的な産業処理において、システムのダウンタイム、バス通信のボトルネック、冗長切替レイテンシに関する深刻な課題がしばしば発生します。LK210コントローラは、共有ローカルバックプレーンにインストールされたデュアルコントローラホットスタンバイフレームワークを活用し、高性能なProfibus DPプロトコルインターフェースを介して同期することで、これらの運用上の脆弱性を解決します。このシステム構成により、プロセスを中断することなくシームレスな制御継続性を維持しながら、ローカルおよび拡張I/Oバックプレーンとの決定的（デテミニスティック）なデータ交換が保証されます。

技術仕様

プロセッサ周波数：533 MHz @ 標準負荷

ビット命令実行時間：13 ns @ ベースライン動作

固定小数点演算実行時間：13 ns @ ベースライン動作

浮動小数点演算実行時間：200 ns @ ベースライン動作

統合メモリ容量：80 MB @ システム動作

電源断保持メモリ：1 MB @ 不揮発性ストレージ

イーサネットインターフェース：1ポート 10/100M @ Modbus TCP マスタ/スレーブプロトコル

Profibus DPインターフェース：2ポート @ 冗長PROFIBUS-DPマスタプロトコル

シリアルインターフェース COM1：1ポート RS232 @ 9ピン D-Sub接続

シリアルインターフェース COM2：1ポート RS232/RS485 @ 端子台接続

Modbus TCP通信リソース：最大32アクティブ接続 @ ネットワークノード

Profibus DPスレーブ容量：最大124スレーブ @ バスネットワーク

システム統合とハードウェア設定

LK210コントローラの物理的統合には、産業用EMC規格への厳格な準拠と、電気的ノイズの多い環境におけるグランドループを排除するための適切な接地技術が必要です。すべてのProfibus DP通信リンクにはシールド付きツイストペアケーブルを使用し、シールドフォイルは金属クランプ式ケーブルグランドを使用して両方のエントリーポイントでシャーシアースにしっかりと終端する必要があります。配電モジュールには、電圧スパイクがプロセッサバックプレーンの通信を妨害するのを防ぐため、誘導負荷回路から分離された専用の24 VDC電源ラインが必要です。ローカルおよび拡張バックプレーンを取り付ける際、機械的なアライメントと確実なピンロック機構により、高振動のプラントフロア全体で信頼性の高いバスの連続性が保証されます。

信頼性と環境耐久性

LK210システムには、重厚長大プロセス産業に典型的な、過酷な熱的、電気的、機械的ストレスに耐える高耐久化された産業用デザインが組み込まれています。内部プリント基板のコンフォーマルコーティングにより、腐食性ガスの暴露や高湿度環境から保護されます。受動的な放熱レイアウトにより、故障しやすい機械式冷却ファンが不要になり、平均故障間隔（MTBF）の指標が大幅に向上します。広い動作温度許容差と電磁干渉に対する耐性により、発電、化学処理、および都市インフラストラクチャのアプリケーションでの継続的な実行が保証されます。

選定ガイダンスと代替オプション

オートメーションハードウェアを選定するエンジニアリングチームは、アプリケーションの規模に特有の処理速度、メモリ要件、冗長化レベルを評価する必要があります。LK210は、デュアルシステムホットスタンバイ構成を必要とする中規模から大規模の制御タスクに最適なソリューションとなります。さまざまなパフォーマンス要求を持つプロジェクトに対し、Beijing Zhongping Technologyは専門的なクロスリファレンス選定サポートと純正の国内在庫への即時アクセスを提供し、エンジニアがLK202、LK205、LK207などの正しいプロセッサバリアントを、正確な入出力ポイント数およびネットワークトポロジの要件に適合させるのを支援します。

よくある質問 (FAQ)

1. LK210システムに関して、Beijing Zhongping Technologyが提供する標準的な納期と保証範囲は何ですか？

標準の在庫品は3～5営業日以内に発送され、工場出荷時の欠陥をカバーする包括的な12ヶ月間の稼働保証が付帯します。

2. Beijing Zhongping Technologyは、緊急のプラント交換要件に対して即納可能な在庫を維持していますか？

はい、専用の地域倉庫にてコアとなるLK210制御モジュールの現行在庫を維持し、緊急のプラントダウンタイムを最小限に抑えます。

3. LK210は、デュアルコントローラ間でどのように冗長切替を実現していますか？

デュアルコントローラは、専用のホットスタンバイ機構を介して共有ローカルバックプレーン上で同時に動作し、デュアルProfibus DPチャネルを通じてマスタ同期を実行することで、制御を中断することなく迅速なフェイルオーバーを可能にします。

4. LK210のイーサネットポートでネイティブサポートされている通信プロトコルは何ですか？

統合された10/100Mイーサネットポートは、上位層のSCADA統合をシームレスに行うためのModbus TCPマスタおよびスレーブ通信プロトコルをネイティブでサポートしています。

5. LK210はサードパーティ製のリモートI/Oノードと通信できますか？

はい、デュアルProfibus DPマスタインターフェースを介して、分散ネットワークトポロジ全体で最大124台の標準Profibus DPスレーブデバイスを接続できます。

6. LK210 PLCを設定するために使用されるプログラミングソフトウェア環境は何ですか？

システムはHollySys独自のエンジニアリングソフトウェアスイートを使用しており、標準的な産業用プログラミング言語とハードウェア設定ツールをサポートしています。

7. 予期せぬ電源喪失時に、ユーザーのアプリケーションプログラムとデータはどのように保持されますか？

コントローラは1 MBの統合電源断保持メモリ領域を備えており、バッテリのメンテナンスを必要とせずに、重要なプロセス変数や保持データレジスタが安全に保存されることを保証します。

8. LK210上の浮動小数点計算の最大処理速度はどれくらいですか？

プロセッサは533 MHzのコア周波数に駆動され、浮動小数点命令を200 nsで実行し、複雑な閉ループ制御アルゴリズムを効率的に処理します。
