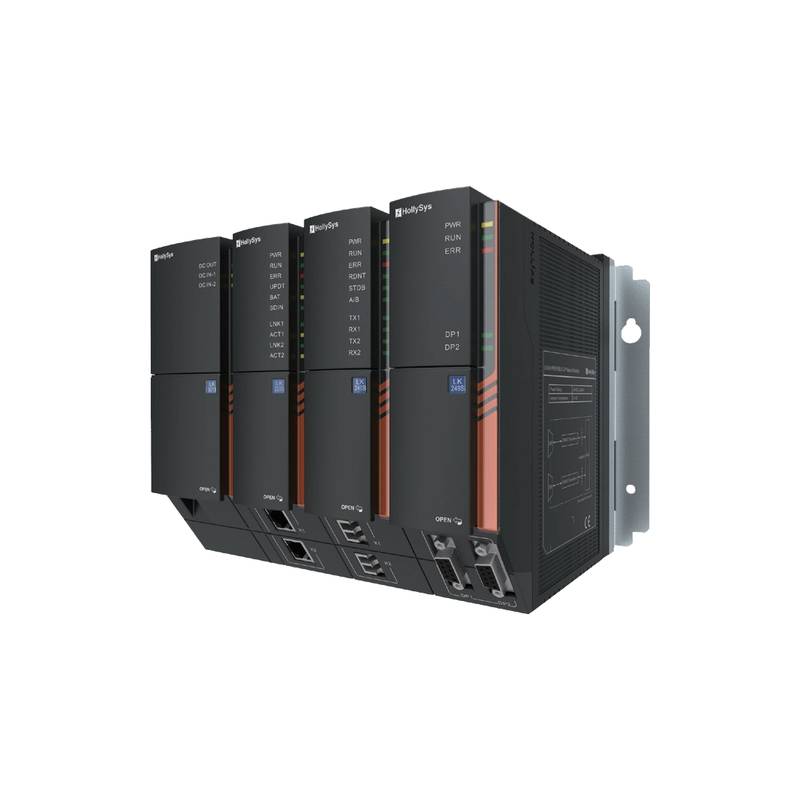

HollySys LK220S PLCキャビネット SIL2 プログラマブルロジックコントローラ

HollySysのLK220Sプログラマブルロジックコントローラは、重要な産業オートメーションプロセス向けに、認証済みのSIL2機能安全およびデュアルシャーシ冗長性を提供します。堅牢なフォールトトレランスとIEC61508規格へのネイティブ準拠を備えたこのPLCキャビネットソリューションは、危険な稼働環境において最大限の可用性を保証します。

LKS安全プログラマブルロジックコントローラプラットフォームは、石油化学精製、発電、ガス配給などの高リスクな連続プロセスにおける単一障害点（シングルポイントシステム障害）という深刻な産業上の課題に対処します。デュアルコア667 MHz処理アーキテクチャで動作するLK220Sメイン制御モジュールは、決定論的なスキャンサイクルを維持しながら、複雑な安全ロジックを実行します。通信バスおよび電源ループは、パケットロス、データレイテンシ、および予期しないコントローラの停止を防ぐために、完全冗長トポロジを利用しています。システム設定はSafety FA-AutoThinkソフトウェア環境に依存しており、IEC61131-3規格に厳密準拠し、高度な逆コンパイル検証を備えたラダーダイアグラムおよびファンクションブロックダイアグラムプログラミングをサポートします。

技術仕様

CPU優勢周波数: デュアルコア、667 MHz @ 24 VDC

命令実行速度（ビット演算）: 20 ns @ 標準負荷

命令実行速度（固定小数点）: 20 ns @ 標準負荷

命令実行速度（浮動小数点）: 28 ns @ 標準負荷

プログラム記憶容量: 32 MB（システム用16 MB、ユーザーロジック用16 MB）@ 25°C

停電保持メモリ MRAM: 512 KB @ 24 VDC

イーサネット通信ポート: 2ポート 10/100M @ Modbus TCPプロトコル

モジュール保護等級: IP20 @ 標準キャビネット設置

単一システムI/O容量: 1,000点 @ 最大構成

入力変数エリア I ゾーン: 128 KB @ システムメモリ

出力変数エリア Q ゾーン: 128 KB @ システムメモリ

一般変数エリア G ゾーン: 1 MB @ システムメモリ

ユーザーパラメータ変数エリア M ゾーン: 1 MB @ システムメモリ

保持エリア R ゾーン: 64 KB @ MRAM割り当て

冗長性サポート: デュアルバックプレーンホットスタンバイ冗長性 @ ラックレベル

モジュール物理寸法: 44.7 mm x 166 mm x 152 mm @ 幅 x 高さ x 奥行き

システム統合とハードウェアのセットアップ

産業用PLCキャビネット内にLK220S安全コントローラを配置するには、EMCシールドおよび接地プロトコルへの厳格な遵守が必要です。すべての通信回線は、近隣の可変周波数ドライブからのコモンモード電磁干渉を排除するため、低インピーダンスのアースバーに終端されたシールド付きツイストペアケーブルを使用する必要があります。デュアル10/100Mイーサネットインターフェースはリングおよびスタートポロジをサポートしており、堅牢なコネクタロッキング機構を備えた高品質な産業用パッチケーブルが必要です。バックプレーンの設置にはスロットベースの位置合わせが含まれ、安全性および非安全性のI/Oモジュールを信号の劣化なしに隣接して統合できます。ホットスワップ操作は、実行中のメンテナンス中のフォルト状態トリップを防ぐために、適切なバックプレーンバス通信の整合性を維持しながら、順次実行する必要があります。

信頼性と環境耐久性

過酷な産業プラントでの連続運転向けに設計されたLK220Sモジュールは、腐食性ガスや高湿度レベルに耐えるために、内部プリント基板全体にコンフォーマル保護コーティングを組み込んでいます。ハードウェア設計は高効率な放熱経路を備えており、強制的な機械換気なしで広い周囲温度範囲にわたって信頼性の高い動作を可能にします。デュアルシャーシ冗長性と90%を超える診断カバレッジの組み合わせにより、100,000時間の平均故障間隔（MTBF）指標を実現しています。不揮発性MRAMアーキテクチャは、メンテナンスの手間がかかる内部バックアップバッテリーに依存せずに保持データの整合性を維持し、遠隔地での設置における長期的な運用ダウンタイムのリスクを低減します。

選定ガイダンスと代替オプション

結果の重大な産業用ループの安全アーキテクチャを指定する場合、エンジニアは、LK220S安全コントローラとLK500シリーズなどの標準的な大規模プロセスコントローラの間で、入出力密度、スキャン時間性能、および冗長性階層を評価する必要があります。シームレスなクロスリファレンス、レガシー移行、または迅速なコンポーネント調達を必要とする作業のために、Beijing Zhongping Technologyは、緊急の展開スケジュールをサポートするために、包括的なエンジニアリングコンサルテーション、クロスリファレンス部品マッチング、および工場出荷時の元のハードウェア在庫を提供します。

よくある質問 (FAQ)

1. LK220Sコントローラに関連する主な安全認証は何ですか？

このユニットは、IEC61508、IEC61511、EN50126、EN50129、およびEN 54-2規格に基づくSIL2準拠についてTÜV SÜD（テュフズード）による認証を受けています。

2. Beijing Zhongping Technologyはこのモデルの現地在庫と出荷前テストを提供していますか？

はい、Beijing Zhongping Technologyは地域ごとの工場オリジナル在庫を維持し、出荷前に厳格な品質検査を実施しています。

3. Safety FA-AutoThinkソフトウェアはどのプログラミング言語をサポートしていますか？

IEC61131-3規格に厳密に準拠したラダーダイアグラムおよびファンクションブロックダイアグラムプログラミングをサポートしています。

4. モジュールはプログラムのストレージとメモリの割り当てをどのように処理しますか？

合計32 MBのプログラムストレージを備えており、システム操作用に割り当てられた16 MBと、ユーザーアプリケーションロジック専用の16 MBに均等に分割されています。

5. ラック上の入出力モジュールでホットスワップはサポートされていますか？

はい、システムアーキテクチャは、メンテナンスの継続性を中断なく確保するために、モジュールのホットスワップを完全にサポートしています。

6. オンボードのイーサネットポートではどのような通信プロトコルがサポートされていますか？

デュアル10/100Mイーサネットポートは、堅牢なデータ交換のためにModbus TCPプロトコルをネイティブでサポートしています。

7. このCPUでの浮動小数点命令の実行速度はどれくらいですか？

浮動小数点命令の実行速度は、標準動作条件下で28 nsと評価されています。

8. これらのコントローラモジュールはどのような物理エンクロージャ定格を持っていますか？

個々のモジュールはIP20の保護等級を備えており、密閉された産業用制御キャビネット内に設置するように設計されています。
