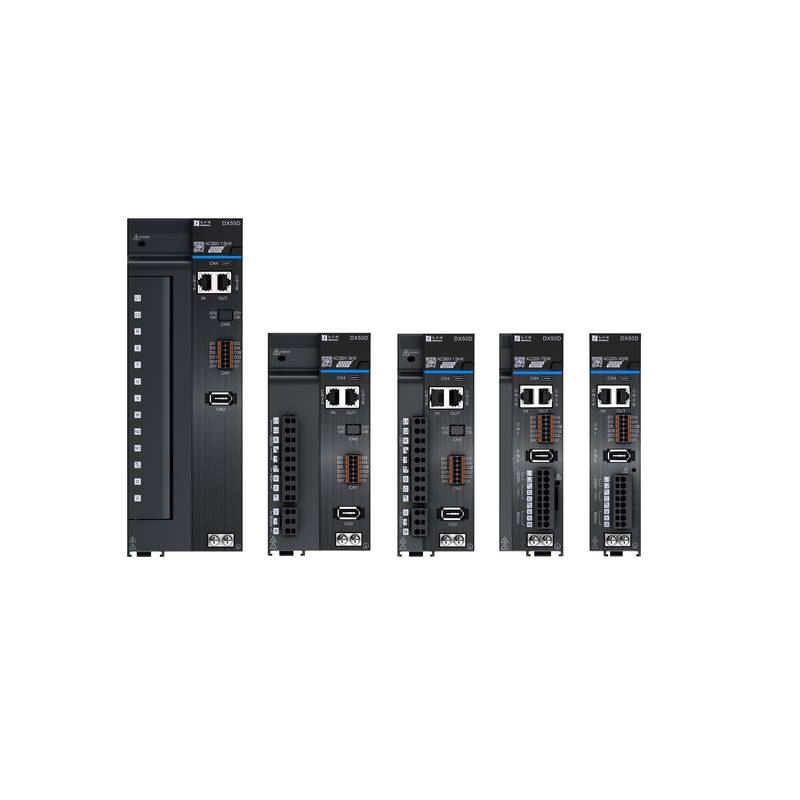

HollySys DX50 PROFINET サーボアンプ モーションコントロール付き

HollySys DX50 PROFINET サーボアンプシリーズは、高度な産業用自動化機器向けに高精度なモーションコントロールを提供します。この高性能ACサーボのラインナップは、標準イーサネット通信インターフェースを備え、0.2 kWから7.5 kWまでの出力範囲を網羅しています。北京众平科技股份有限公司（Beijing Zhongping Technology）による現地の在庫サポートと技術指導により、機械メーカーはこれらのドライブを多軸システムに効率的に統合できます。

産業用自動化のエンジニアは、分散制御ネットワークにおいて、帯域幅の制限や同期の課題に頻繁に直面します。DX50シリーズは、決定論的なPROFINET通信プロトコルを活用することで、これらの要求に対応します。これにより、上位ホストコントローラと複数のネットワーク接続されたサーボアンプの間で、迅速なデータ交換が保証されます。高度なデジタル信号処理アルゴリズムを統合することにより、ドライブは速度リップルを最小限に抑え、高周波位置決めタスク中の整定時間を短縮します。堅牢なハードウェア設計には、過電圧、過電流、およびサーマルオーバーロードに対する包括的な保護機能が組み込まれており、過酷な工場環境でも安定した動作を保証します。

技術仕様

シリーズ: DX50-PROFINET

対応出力範囲: 0.2 kW - 7.5 kW @ 50 Hz/60 Hz

通信プロトコル: PROFINET @ イーサネットインターフェース

220V モデル DX50D-S2-020-N 電力: 0.2 kW @ 200 VAC - 240 VAC

220V モデル DX50D-S2-020-N 連続入力電流: 2.3 Arms @ 200 VAC

220V モデル DX50D-S2-020-N 連続出力電流: 1.6 Arms @ 200 VAC

220V モデル DX50D-S2-020-N 最大出力電流: 5.8 Arms @ 200 VAC

220V モデル DX50D-S2-040-N 電力: 0.4 kW @ 200 VAC - 240 VAC

220V モデル DX50D-S2-040-N 連続入力電流: 4.0 Arms @ 200 VAC

220V モデル DX50D-S2-040-N 連続出力電流: 2.8 Arms @ 200 VAC

220V モデル DX50D-S2-040-N 最大出力電流: 10.1 Arms @ 200 VAC

220V モデル DX50D-S2-075-N 電力: 0.75 kW @ 200 VAC - 240 VAC

220V モデル DX50D-S2-075-N 連続入力電流: 7.9 Arms @ 200 VAC

220V モデル DX50D-S2-075-N 連続出力電流: 5.5 Arms @ 200 VAC

220V モデル DX50D-S2-075-N 最大出力電流: 16.9 Arms @ 200 VAC

220V モデル DX50D-S2-075-N 内部抵抗値: 50.0 Ω @ 50 W

220V モデル DX50D-T2-100-N 電力: 1.0 kW @ 200 VAC - 240 VAC

220V モデル DX50D-T2-100-N 連続入力電流: 9.6 Arms @ 単相 220V

220V モデル DX50D-T2-100-N 連続出力電流: 7.6 Arms @ 200 VAC

220V モデル DX50D-T2-100-N 最大出力電流: 23.0 Arms @ 200 VAC

220V モデル DX50D-T2-100-N 内部抵抗値: 25.0 Ω @ 80 W

220V モデル DX50D-T2-150-N 電力: 1.5 kW @ 200 VAC - 240 VAC

220V モデル DX50D-T2-150-N 連続入力電流: 12.8 Arms @ 単相 220V

220V モデル DX50D-T2-150-N 連続出力電流: 11.6 Arms @ 200 VAC

220V モデル DX50D-T2-150-N 最大出力電流: 32.0 Arms @ 200 VAC

220V モデル DX50D-T2-150-N 内部抵抗値: 25.0 Ω @ 80 W

380V モデル DX50D-T3-100-N 電力: 1.0 kW @ 380 VAC - 480 VAC

380V モデル DX50D-T3-100-N 連続入力電流: 2.4 Arms @ 380 VAC

380V モデル DX50D-T3-100-N 連続出力電流: 3.5 Arms @ 380 VAC

380V モデル DX50D-T3-100-N 最大出力電流: 11.0 Arms @ 380 VAC

380V モデル DX50D-T3-100-N 内部抵抗値: 100.0 Ω @ 80 W

380V モデル DX50D-T3-150-N 電力: 1.5 kW @ 380 VAC - 480 VAC

380V モデル DX50D-T3-150-N 連続入力電流: 3.6 Arms @ 380 VAC

380V モデル DX50D-T3-150-N 連続出力電流: 5.4 Arms @ 380 VAC

380V モデル DX50D-T3-150-N 最大出力電流: 14.0 Arms @ 380 VAC

380V モデル DX50D-T3-150-N 内部抵抗値: 100.0 Ω @ 80 W

380V モデル DX50D-T3-200-N 電力: 2.0 kW @ 380 VAC - 480 VAC

380V モデル DX50D-T3-200-N 連続入力電流: 5.6 Arms @ 380 VAC

380V モデル DX50D-T3-200-N 連続出力電流: 8.4 Arms @ 380 VAC

380V モデル DX50D-T3-200-N 最大出力電流: 20.0 Arms @ 380 VAC

380V モデル DX50D-T3-200-N 内部抵抗値: 50.0 Ω @ 80 W

380V モデル DX50D-T3-300-N 電力: 3.0 kW @ 380 VAC - 480 VAC

380V モデル DX50D-T3-300-N 連続入力電流: 8.0 Arms @ 380 VAC

380V モデル DX50D-T3-300-N 連続出力電流: 11.9 Arms @ 380 VAC

380V モデル DX50D-T3-300-N 最大出力電流: 30.0 Arms @ 380 VAC

380V モデル DX50D-T3-300-N 内部抵抗値: 50.0 Ω @ 80 W

380V モデル DX50D-T3-500-N 電力: 5.0 kW @ 380 VAC - 480 VAC

380V モデル DX50D-T3-500-N 連続入力電流: 12.0 Arms @ 380 VAC

380V モデル DX50D-T3-500-N 連続出力電流: 16.5 Arms @ 380 VAC

380V モデル DX50D-T3-500-N 最大出力電流: 42.0 Arms @ 380 VAC

380V モデル DX50D-T3-500-N 内部抵抗値: 35.0 Ω @ 100 W

380V モデル DX50D-T3-600-N 電力: 6.0 kW @ 400 VAC

380V モデル DX50D-T3-600-N 連続入力電流: 16.0 Arms @ 380 VAC

380V モデル DX50D-T3-600-N 連続出力電流: 20.8 Arms @ 380 VAC

380V モデル DX50D-T3-600-N 最大出力電流: 53.0 Arms @ 380 VAC

380V モデル DX50D-T3-600-N 内部抵抗値: 35.0 Ω @ 100 W

380V モデル DX50D-T3-750-N 電力: 7.5 kW @ 400 VAC

380V モデル DX50D-T3-750-N 連続入力電流: 21.0 Arms @ 380 VAC

380V モデル DX50D-T3-750-N 連続出力電流: 25.7 Arms @ 380 VAC

380V モデル DX50D-T3-750-N 最大出力電流: 65.0 Arms @ 380 VAC

380V モデル DX50D-T3-750-N 内部抵抗値: 35.0 Ω @ 100 W

過電圧カテゴリ: III @ IEC 規格

システム統合とハードウェアのセットアップ

DX50 PROFINET サーボアンプの適切な設置には、接地、シールド、および電源ケーブルの配線に十分な注意が必要です。電磁干渉を防ぐため、エンジニアはエンコーダおよび通信ケーブルを高電圧電源線から離して配線する必要があります。PROFINET 通信にシールド付きツイストペアケーブルを使用することで、ノイズの多い産業環境でのデータの完全性が保証されます。シャーシの接地端子は、高周波ノイズを抑制するために、低インピーダンスのキャビネットアースに直接接続する必要があります。

熱管理も、ハードウェアのセットアップ中における重要な側面です。0.2 kW から 0.75 kW モデルなどの自然冷却を利用するユニットでは、自然対流のためにエンクロージャーの上下に十分なクリアランスが必要です。大出力モデルは内蔵ファンによる強制空冷に依存しており、制御盤内の通気経路を塞がないようにする必要があります。適切なクリアランスを確保することで、高負荷の連続運転サイクル中のサーマルシャットダウンを防ぎます。

信頼性と環境耐久性

DX50シリーズは、過電圧カテゴリ III の定格を備え、過酷な産業条件に耐えるように設計されています。内部回路には、連続的な振動や熱ストレスの下で長寿命を実現するために厳選された高品質コンポーネントが使用されています。制動抵抗器の構成はフレームサイズによって異なり、大出力の階層では、急速減速段階で回生エネルギーを吸収するために内蔵抵抗器が備わっています。

日常的なメンテナンスには、冷却ファンの動作点検や、機械的振動による接続の緩みを防ぐための端子ねじのトルク確認が含まれます。堅牢な構造レイアウトによりホコリの蓄積ポイントが最小限に抑えられ、コーティングされた回路基板により、一般的な製造工場で見られる湿度や腐食性粒子から保護されます。

選定ガイダンスと代替オプション

DX50 ラインナップからサーボアンプを選定する際、エンジニアはアプリケーションモーターの連続およびピーク電流要件を評価する必要があります。アンプの出力性能をモーターの公称定格に一致させることで、熱保護をトリガーすることなく、最適な動的性能が保証されます。異なるバスアーキテクチャを必要とするアプリケーション向けに、より広範な HollySys エコシステム内の代替モデルが CANopen または EtherCAT プロトコルを提供します。北京众平科技股份有限公司（Beijing Zhongping Technology）のテクニカルサポートチームは、レガシー型番のクロスリファレンスや、迅速な導入に向けた在庫状況の確認をお手伝いします。

よくある質問 (FAQ)

1. この製品の標準保証範囲と返品ポリシーは何ですか？

北京众平科技股份有限公司（Beijing Zhongping Technology）は、出荷前品質検査に裏打ちされた、製造上の欠陥をカバーする包括的な12ヶ月保証を提供します。

2. 緊急注文の現在の在庫レベルとリードタイムを確認するにはどうすればよいですか？

営業およびエンジニアリングサポートチームに直接連絡して、リアルタイムの倉庫在庫を確認し、出荷手続を急ぎ行ってください。

3. DX50シリーズはサードパーティ製モーターをサポートしていますか、それとも独自のものだけですか？

エンコーダフィードバックと電気的パラメータが正しく一致していれば、このドライブは標準的な永久磁石同期ACサーボモーターをサポートします。

4. アンプの構成とチューニングに必要なソフトウェアツールは何ですか？

構成には、パラメータのチューニングとリアルタイム監視のために、内蔵イーサネットポートを介した専用の HollySys コミッショニングソフトウェアを使用します。

5. PROFINET インターフェースはリアルタイムのモーション同期をどのように処理しますか？

PROFINET IRT 通信により決定論的なサイクルタイムが可能になり、多軸ネットワークトポロジ全体で同期された軌道実行が保証されます。

6. すべての出力定格に外部制動抵抗器が必須ですか？

高慣性負荷が頻繁に停止する場合、小出力ユニットには外部制動抵抗器が必要ですが、一部の大容量フレームには内蔵抵抗器が備わっています。

7. これらのアンプの最高周囲動作温度は何度ですか？

マニュアルに記載されている最小クリアランス仕様にキャビネットの換気が適合していれば、ユニットは 50°C まで信頼性高く動作します。

8. 単相 220V 電源を三相モデルで使用できますか？

三相モデルで定格出力トルクを供給し、バス電圧の安定性を維持するには、指定された三相 AC 入力電圧が必要です。
