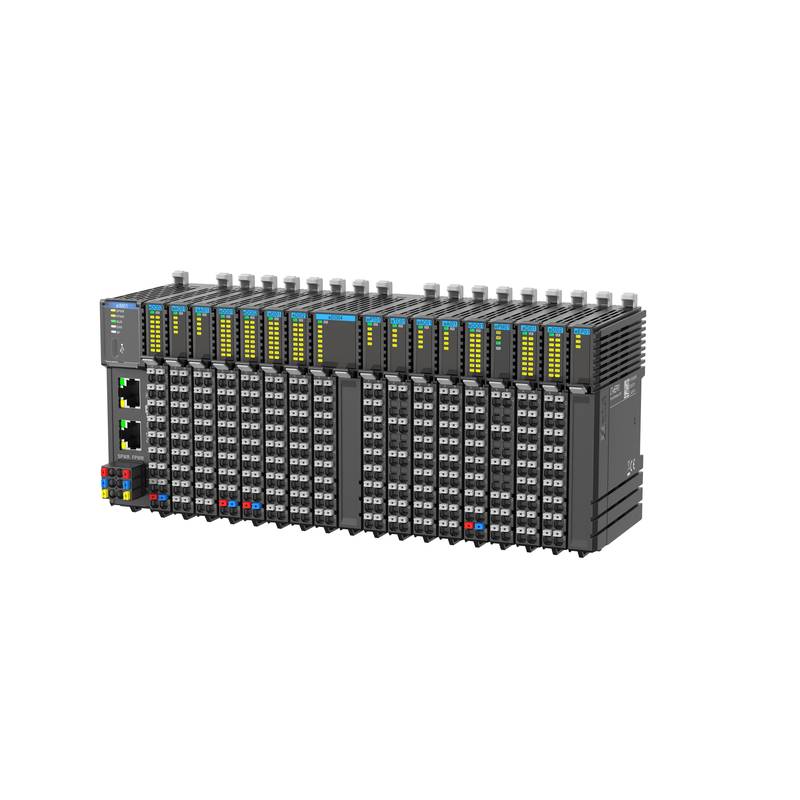

HollySys LTe リモートIOモジュール（Modbusゲートウェイオプション付き）

HollySys LT-eシリーズ リモートIOモジュールは、分散制御アーキテクチャ向けに高速なマイクロ秒レベルの応答を提供します。薄型12 mmのプロファイルで設計されており、PROFINET、EtherCAT、Modbusゲートウェイ統合などの主流の産業用フィールドバスをサポートしながら、制御盤の設置面積を最小限に抑えます。

現代の産業用オートメーションラインは、厳しい帯域幅の制限、高密度な信号配線の制約、および通信ジッタに起因する予期せぬダウンタイムのリスクに直面しています。LT-eシリーズは、高密度チャネル展開と高速バックプレーン通信アーキテクチャを組み合わせることで、これらの課題を解決します。エンジニアは、EtherCAT用のLT-eIM01やPROFINET用のLT-eIM02などのカプラーモジュールを設定でき、パワーリレーを介して最大64個のモジュールに拡張できます。最大1,000 VACのチャネル対システム間の絶縁と、モジュールあたり最大100イベントの包括的な診断ロギングにより信号の完全性が維持され、複雑な機械全体で予測可能なリアルタイム制御が保証されます。

技術仕様

カプラーモジュール PROFINET: LT-eIM02 @ 24 VDC

カプラーモジュール EtherCAT: LT-eIM01 @ 24 VDC

カプラーモジュール EtherNet/IP: LT-eIM03 @ 24 VDC

16点デジタル入力 NPN: LT-eDI01 @ 2.7 mA/CH @ 24 VDC

16点デジタル入力 PNP: LT-eDI02 @ 2.7 mA/CH @ 24 VDC

32点デジタル入力 NPN: LT-eDI11 @ 2.7 mA/CH @ 24 VDC

32点デジタル入力 PNP: LT-eDI12 @ 2.7 mA/CH @ 24 VDC

8点リレー出力: LT-eDO04 @ 230 VAC / 30 VDC

16点デジタル出力 NPN: LT-eDO01 @ 0.5 A/CH @ 24 VDC

16点デジタル出力 PNP: LT-eDO02 @ 0.5 A/CH @ 24 VDC

32点デジタル出力 NPN: LT-eDO11 @ 0.5 A/CH @ 24 VDC

32点デジタル出力 PNP: LT-eDO12 @ 0.5 A/CH @ 24 VDC

4点アナログ入力 電圧/電流: LT-eAI01 @ ±10 V @ 16-bit

8点アナログ入力 電圧: LT-eAI02 @ 0-10 V @ 20-30°C

8点アナログ入力 電流: LT-eAI03 @ 4-20 mA @ 20-30°C

4点アナログ出力 電圧/電流: LT-eAO01 @ ±10 V @ 140 us/CH

8点アナログ出力 電圧: LT-eAO02 @ 0-10 V @ 16-bit

8点アナログ出力 電流: LT-eAO03 @ 4-20 mA @ 16-bit

4点RTD入力: LT-ePT01 @ Pt100/Pt1000 @ 200 ms/4CH

4点熱電対入力: LT-eTC01 @ B/C/E/J/K/N/R/S/T @ 200 ms/4CH

シリアル通信モジュール: LT-eCM01 @ 2チャネル RS485 @ Modbus RTU

24Vパワーリレーモジュール: LT-ePM01 @ 24 VDC @ 過電流保護

システム統合とハードウェアのセットアップ

制御盤内にLT-eシリーズを配置するには、物理​​レイアウトとバックプレーンバスの拡張に注意を払う必要があります。各カプラーモジュールは、右側に最大32個の拡張スライスを直接サポートし、LT-ePM01パワーリレーモジュールを組み込むことで最大64個のモジュールに拡張できます。スプリングクランプ端子台により、専用のドライバーを必要とせずにフィールド配線が効率化され、パネル構築時の組み立て時間が大幅に短縮されます。

近接するインバータからの電磁干渉を防ぐため、LT-eAI01やLT-eAI03モジュールなどのすべてのアナログチャネルには、シールド付きツイストペアケーブルを使用する必要があります。高周波ノイズの散逸に向けた低インピーダンス経路を維持するために、アースバーをバックプレーン取付レールに直接接続する必要があります。LT-eCM01 RS485モジュールを使用するシリアル通信のセットアップでは、オンボードのDIPスイッチにより、外部部品なしで終端整合抵抗を即座に切り替えることができます。

信頼性と環境耐久性

産業用オートメーションの導入では、熱ストレスや継続的な電気負荷に耐えることができる堅牢なハードウェアが求められます。LT-eシリーズは標準的な産業用温度範囲内で確実に行動し、20°C〜30°Cで0.1% F.S.の優れた測定精度を維持します。パワーリレーモジュールには、逆極性保護、低電圧検出、リアルタイム電圧レポートが組み込まれており、接続されたセンサーやアクチュエータを突然のグリッド変動から保護します。

モジュール式のプラグイン設計によりメンテナンスのオーバーヘッドが削減され、技術者はフィールド配線ハーネスを取り外すことなく、障害のあるスライスを交換できます。すべてのモジュールに統合された診断LEDにより、アクティブステータス、チャネル障害、通信状態が即座に表示されます。さらに、内部ロギングメカニズムにより最大100件の診断イベントがキャプチャされ、メンテナンス担当者が断続的な短絡、断線、またはオーバーレンジ状態を迅速に追跡できるよう支援します。

選定ガイダンスと代替オプション

正しいリモートIO構成の選択は、プライマリコントローラのネットワークアーキテクチャと、機械に必要な総ポイント数に大きく依存します。PROFINETベースのコントローラ環境の場合、プライマリコントローラとLT-eIM02カプラーをペアリングし、LT-eDI12やLT-eDO12などの高密度カードを混在させることで、キャビネットスペースを最適化できます。レガシー機器やマルチベンダーのシリアル機器を統合する場合、LT-eCM01モジュールは、RTUとASCIIの両方の伝送モードをサポートする信頼性の高いModbusゲートウェイインターフェイスとして機能します。

北京众平科技股份有限公司は、包括的なエンジニアリングサポートを提供し、シームレスな試作開発と迅速な量産展開を確実にするための完全なBOM（部品表）クロスリファレンスとローカライズされた在庫可用性を提供します。エンジニアは、特定のモジュール構成、電源計算、およびバスサイクルタイムのチューニングパラメータについて、技術データシートを参照できます。

よくある質問（FAQ）

1. 単一のカプラーがサポートできる拡張スライスの最大数はいくつですか？

単一のカプラーモジュールは、右側に最大32個の拡張モジュールを直接サポートし、パワーリレーモジュールを使用する場合は合計で最大64個のモジュールをサポートします。

2. LT-eシリーズは拡張モジュールのホットスワップをサポートしていますか？

はい、機械設計によりプラグインメンテナンスが可能ですが、アクティブなIOタイプに応じてシステムレベルの電力配慮を確認する必要があります。

3. 設定ファイルはどのようにカプラーモジュールに読み込まれますか？

エンジニアリングソフトウェアは、EtherCATやPROFINETなど、それぞれのプロトコルカプラーに一致する標準のGSDまたはXMLデバイス記述ファイルをインポートします。

4. カプラーのバリエーションでネイティブにサポートされている通信プロトコルは何ですか？

このシリーズは、専用のカプラー型番を介して、PROFINET、EtherCAT、EtherNet/IP、およびModbus TCPネットワーク通信をサポートします。

5. シリアル通信モジュールはサードパーティ製のModbusデバイスを処理できますか？

はい、LT-eCM01は、Modbus RTUおよびASCIIマスター/スレーブプロトコル、およびフリーフォーマット通信をサポートする2チャネルのRS485を備えています。

6. LT-eAI02などのアナログ入力モジュールの分解能はどれくらいですか？

アナログ入力モジュールは、複数の電圧および電流の測定範囲にわたって、16ビットの高分解能を提供します。

7. システムは複数のモジュール間での電力配分をどのように処理しますか？

LT-ePM01 24Vパワーリレーモジュールは、補助電力を注入し、リアルタイムの電圧レベルを監視し、低電圧または過電流の保護を処理します。

8. 予期せぬ電源切断時にも診断ログは保存されますか？

個々のデジタルおよびアナログモジュールは、過渡的なサイト障害のトラブルシューティングを支援するために、最大100イベントの内部診断ロギングをサポートしています。
