HollySys LX EtherCAT IO モジュール産業用オートメーション機器

高速産業オートメーションネットワーク向けに設計されたLXシリーズIOモジュールは、分散型アーキテクチャ全体で信頼性の高い信号収集と精密な制御を保証します。北京众平科技股份有限公司（Beijing Zhongping Technology）が流通させるこのモジュールシステムは、コントロールキャビネットのスペースを最適化しながら、マイクロ秒レベルの応答時間を提供します。

現代の産業オートメーションシステムには、高速生産ラインでの処理のボトルネックを解消するために、超高速のサイクルタイム、優れた耐ノイズ性、および高密度な信号処理が求められます。LXシリーズIOモジュールは、EtherCATやPROFINETなどの高速フィールドバスネットワーク上でネイティブに動作し、中央コントローラーとフィールドアクチュエーター間の通信レイテンシを削減します。最小モジュール幅12 mmという超スリムなプロファイルにより、機械エンジニアはI/Oチャネル密度を犠牲にすることなく、コントロールキャビネットのスペース利用率を最大化できます。モジュラーアーキテクチャには、スプリング式接続端子と工具不要のプラグアンドプレイ機械設計が採用されており、初期配線と現地でのメンテナンスの両方が簡素化されます。さらに、統合されたチャネルレベルの診断によりリアルタイムのステータス監視が提供され、予期せぬライン停止時の平均修理時間を大幅に短縮します。

技術仕様

バスプロトコル: EtherCAT @ 100 Mbps

電源電圧: 24 VDC ± 20% @ システムおよびフィールド電源

最小モジュール幅: 12 mm @ 標準端子構成

デジタル入力チャネル: 16チャネル @ 24 VDC NPN/PNP

デジタル出力チャネル: 16チャネル @ 24 VDC トランジスタ出力

最大負荷電流: 0.5 A @ チャネルあたり

アナログ入力分解能: 16ビット @ 電圧/電流モード

変換時間: 60 μs @ 単一チャネル高速電圧入力

動作温度: 0°C - 55°C @ 標準キャビネット設置

保管温度: -25°C - 70°C @ 結露なきこと

保護等級: IP20 @ コントロールキャビネットマウント

バスカプラーモデル: LX-IM001 @ EtherCATネットワークインターフェース

エンドカプラーモデル: LX-IM002 @ バス終端

アドレスダイヤル付きカプラー: LX-IM003 @ ステーションエイリアス設定

16チャネル NPN入力: LX-DI001 @ 24 VDC 設定可能フィルタリング

16チャネル PNP入力: LX-DI002 @ 24 VDC 設定可能フィルタリング

8チャネル 5VDC入力: LX-DI005 @ PNPロジック入力

16チャネル デジタル出力: LX-DO003 @ 0.5 A チャネルあたり

4チャネル リレー出力: LX-DO004 @ 1 A @ 230 VAC / 3 A @ 30 VDC

8チャネル 5VDC出力: LX-DO005 @ 8 mA チャネルあたり

4チャネル トランジスタ出力: LX-DO006 @ 2 A チャネルあたり

4チャネル 電圧アナログ入力: LX-AI001 @ -10 V - 10 V / 0 V - 10 V

8チャネル 電圧アナログ入力: LX-AI002 @ -10 V - 10 V / 0 V - 10 V

4チャネル 電流アナログ入力: LX-AI003 @ 0 mA - 20 mA / 4 mA - 20 mA

8高速電圧入力: LX-AI102 @ ≤ 60 μs 変換時間

8シングルエンド電圧入力: LX-AI103 @ ≤ 500 μs 全チャネル時間

8チャネル 電圧アナログ出力: LX-AO002 @ -10 V - 10 V

4チャネル 電圧/電流出力: LX-AO003 @ マルチレンジ設定可能

8高精度電圧出力: LX-AO102 @ 16ビット分解能

2チャネル RS-232端子: LX-CM001 @ Modbus RTU / ASCIIプロトコル

2チャネル RS-232 DB9: LX-CM002 @ Modbus RTU / ASCIIプロトコル

2チャネル RS-485端子: LX-CM003 @ マスター/スレーブサポート

2チャネル RS-485 DB9: LX-CM004 @ マスター/スレーブサポート

DeviceNetスレーブモジュール: LX-CM005 @ 通信インターフェース

DeviceNetマスターモジュール: LX-CM006 @ 通信インターフェース

CANopenマスターモジュール: LX-CM007 @ CiA 301プロトコル

Profibus DPマスターモジュール: LX-CM009 @ DP-V1プロトコル

CPUコプロセッサーモジュール: LX-CM010 @ 組み込みC/C++ OS

拡張DeviceNetマスター: LX-CM106 @ ネットワーク電源診断

EtherCATスレーブモジュール: LX-CM020 @ リアルタイムデータ交換

PROFINET RTマスターモジュール: LX-CM022 @ クラスAプロトコル

ゲートウェイモジュール: LX-CM026 @ EtherCAT - PROFINET

2チャネル エンコーダ入力: LX-ECI001 @ 差動高速カウンター

2チャネル 24V エンコーダ入力: LX-ECI002 @ シングルエンド信号インターフェース

2チャネル SSIエンコーダ: LX-SSI001 @ 8ビット - 32ビット グレイ/バイナリ

2チャネル パルス出力: LX-PO001 @ 高速モーションコントロール

4チャネル RTD入力: LX-RTD001 @ PT100 / Ni100 抵抗範囲

4チャネル 熱電対入力: LX-TC001 @ 0.02°C 分解能

4高精度熱電対: LX-TC601 @ 0.05% F.S. 精度

6チャネル EtherCAT HUB: LX-HUB106 @ 1入力5出力ポート

6チャネル EtherCAT HUB: LX-HUB107 @ ホットコネクトサポート

パワーリレーモジュール: LX-PM003 @ システムおよびフィールド電源供給

16チャネル GND分配: LX-AUX001 @ 電位割り当て

16チャネル 24V分配: LX-AUX002 @ 電位割り当て

16チャネル GND拡張: LX-AUX101 @ 大電流割り当て

16チャネル 24V拡張: LX-AUX102 @ 大電流割り当て

エンドカバープレート: LX-AUX004 @ 機械的保護

システム統合とハードウェアのセットアップ

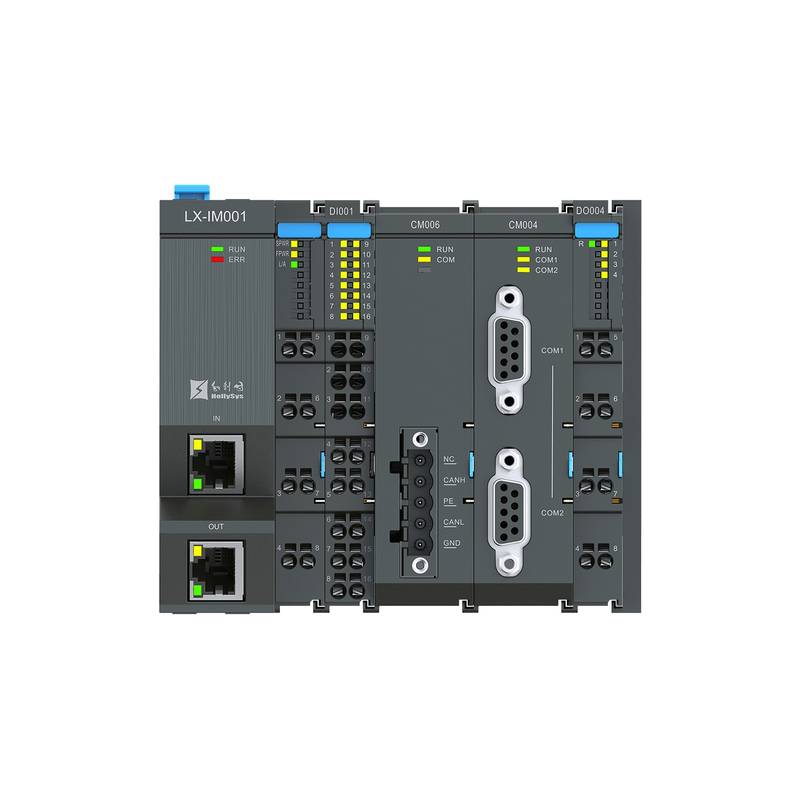

LXシリーズIOモジュールの導入には、標準的な35 mm DINレール上での適切な機械的位置合わせが必要です。システムは、上位コントローラーからネットワークパケットを受信するためにラックの左端に配置されたLX-IM001やLX-IM003などのEtherCATカプラーモジュールから始まります。後続のI/Oスライスは、通信データと電源の両方を同時に分配する内部高速バックプレーンバスを介して互いにロックされます。

過酷な産業環境における電磁干渉を軽減するため、すべてのフィールドバス接続にはシールド付きツイストペアケーブルを使用する必要があります。パネルビルダーは、分散型センサーネットワーク全体で確実なリファレンスグラウンドを維持しグラウンドループを排除するために、LX-AUX001やLX-AUX101などのグラウンド電位分配モジュールがラックレイアウトに組み込まれていることを確認する必要があります。

信頼性と環境耐久性

LXシリーズIOモジュールは、密閉された電気コントロールキャビネット内への設置に適したIP20エンクロージャー定格を備え、過酷な産業用動作条件に耐えるように構築されています。熱管理は自然対流冷却に依存しており、0°Cから55°Cの間の最適な動作温度を維持するために、ラックアセンブリの上下に少なくとも50 mmの適切な垂直方向のクリアランスが必要です。

長期的な動作安定性を保証するために、内部回路には、フィールドチャネルとシステムロジックの間で最大500 VDCの定格を持つ光絶縁バリアが組み込まれています。このガルバニック絶縁により、同じ工場内で動作する強力な誘導負荷、リレーの切り替え、またはモータードライブによって誘発される電圧スパイクから中央処理装置が保護されます。

選定ガイダンスと代替オプション

正しい構成の選択は、機械メーカーが要求する特定のバストポロジ、チャネル密度、および信号タイプに大きく依存します。シームレスなマルチベンダーネットワーク統合を必要とするアプリケーションの場合、エンジニアはLX-CM026などのゲートウェイモジュールを使用して、EtherCATネットワークとPROFINETマスターコントローラーをブリッジできます。

交換部品の評価やレガシーアーキテクチャの拡張を行う際、北京众平科技股份有限公司（Beijing Zhongping Technology）は、システムアップグレード中のダウンタイムを最小限に抑えるために、包括的な技術サポート、クロスリファレンス選定サービス、および純正工場在庫への直接アクセスを提供します。

よくある質問（FAQ）

1. 単一のカプララックに接続できるI/Oモジュールの最大数はいくつですか？

単一のカプララックは通常、特定のシステム構成の総電流ドローと電力消費制限に応じて、最大32個の拡張モジュールをサポートします。

2. LXシリーズは、稼働中のモジュールのホットスワップをサポートしていますか？

はい、LX-HUB107などの特定のモデルはホットコネクト機能をサポートしており、メンテナンスエンジニアはバスネットワーク全体をシャットダウンすることなく、故障したスライスを交換できます。

3. EtherCATカプラーモジュールのバスアドレスはどのように設定されますか？

LX-IM003などのモデルには、ネットワーク初期化の前にエンジニアがステーションエイリアスを手動で設定できる内蔵ハードウェアロータリースイッチが備わっています。

4. CPUコプロセッサーモジュールではどのようなプログラミング環境がサポートされていますか？

LX-CM010 CPUコプロセッサーは独立した組み込みオペレーティングシステムを実行し、カスタムアルゴリズム実行用の標準CおよびC++プログラミング言語をネイティブにサポートしています。

5. 配線の利便性のために、スプリング式端子は取り外し可能ですか？

すべての標準12 mmおよび24 mmモジュールには、モジュールハウジングにスナップ留めする前に独立して配線できるプラグアンドプレイ端子台が備わっています。

6. 高性能アナログ入力モジュールの変換速度はどのくらいですか？

LX-AI102およびLX-AI103高性能モジュールは、デジタルフィルタリングなしで60マイクロ秒未満の単一チャネル変換時間を実現します。

7. システムはフィールドセンサーへの配電をどのように処理しますか？

LX-PM003などのパワーリレーモジュールやLX-AUX002などの電位分配モジュールは、外部のアクチュエータやセンサーに供給するために、24 VDCを右側のラックに直接注入します。

8. 認定チャネルを通じて行われた注文には、どのような保証およびリードタイムの​​条件が適用されますか？

北京众平科技股份有限公司（Beijing Zhongping Technology）は、標準的なメーカー保証に裏打ちされた純正の工場出荷分ユニットを供給し、迅速な出荷を実現するために広範な現地在庫を維持しています。
