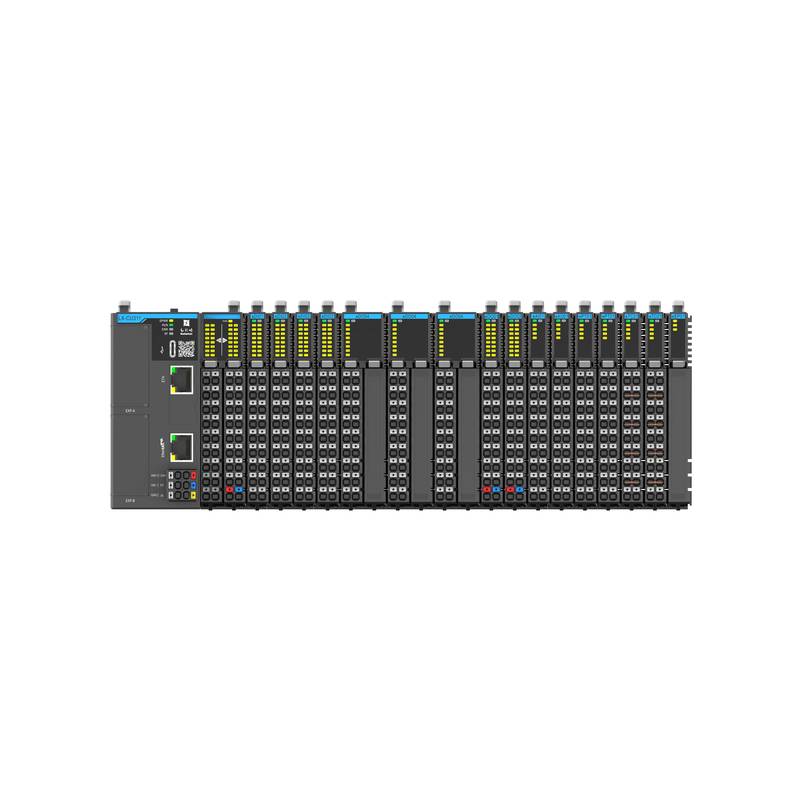

HollySys LX CU100 マイクロ PLC（サーボモーションコントロール 32軸付き）

高精度な産業用オートメーション向けに設計されたHollySysのLX-CU100およびLX-CU300シリーズ・マイクロPLCプラットフォームは、最大32軸をサポートする高度なサーボモーションコントロール機能を統合しています。これらのコントローラーは、高速バス通信と堅牢なマルチコア処理アーキテクチャを組み合わせることで、複雑な多軸同期の要求に対応します。安定した部品サプライチェーンにより、過酷な製造アプリケーションにおいても継続的な稼働が保証されます。

コンパクトな機械設備に多軸サーボモーションコントロールを統合する場合、集中的な軌跡計算の際に深刻な帯域幅のボトルネックやタイミングジッターが発生することがよくあります。LX-CU100/CU300アーキテクチャは、高度なマルチコアプロセッサレイアウトと高速100 Mb/s EtherCATバスインターフェースを組み合わせることで、これらの課題を克服します。この構成により、実行の遅延が最小限に抑えられ、正確な補間タスクに必要な決定論的な制御ループが実現します。エンジニアは、独自のIntelligent Auto Think V5プラットフォームを介して制御ルーチンを設定し、IEC 61131-3標準に準拠した命令セットとC/C++開発環境を利用します。複数のハードウェア絶縁層、内蔵サージ保護、および厳格な電磁両立性（EMC）試験により、高い電気ノイズにさらされる環境でも安定したパフォーマンスが保証されます。

技術仕様

シリーズ識別：LX-CU100/CU300シリーズ・マイクロPLC

サポートするモーション軸：最大32軸 @ EtherCATバス

プログラミング言語：LD、ST、C/C++ @ IEC 61131-3

ユーザープログラム容量：10,000 KB @ 最大構成（LX-CU332/CU333）

ユーザーデータ容量：20,000 KB @ 最大構成（LX-CU332/CU333）

停電保持容量：512 KB @ 最大構成（LX-CU333）

EtherCATバス速度：100 Mb/s @ 高速モーション伝送

パルス出力周波数：200 kHz @ パルスタイプコントローラーモデル

イーサネットポート：2ポート @ シングルIP構成（LX-CU155/CU311/CU331/CU332/CU333）

サポートする通信プロトコル：Modbus TCPマスター/スレーブ @ ネットワークインターフェース

サポートする通信プロトコル：EtherNet/IPマスター/スレーブ @ ネットワークインターフェース

サポートする通信プロトコル：OPC-UAサーバー @ LX-CU331/332/333モデル

内蔵シリアルインターフェース：1ポート RS-485 @ コントローラー本体

ローカルIO拡張：最大16ユニット @ LT-eシリーズブレードモジュール

拡張カードスロット：2スロット @ A/Bカード指定

動作温度範囲：-20°C - 60°C @ 一般的な盤内設置

相対湿度許容差：5% - 95% @ 結露なきこと

最高動作高度：2,500 M @ 標準ディレーティング規則

システム統合とハードウェアのセットアップ

LX-CU100またはLX-CU300コントローラーを導入する際には、高密度制御盤内でのノイズ結合を防ぐため、物理的な取り付け、接地、および配線の整合性に十分注意する必要があります。モジュール式ユニットは、プッシュ式DIN-35レールラッチとブロック全体を着脱可能なIO端子を備えたコンパクトなフットプリントを採用しており、キャビネットの組み立てを合理化し、フィールドメンテナンスを簡素化します。高速パルス出力およびアナログ拡張カード用の信号線には、シールド付きツイストペアケーブルを使用し、グラウンドループを排除するためにシールド編組を低インピーダンスの共通点で接地する必要があります。配電入力は、高電圧モーター動力ケーブルから離して個別に配線し、EMC指令への準拠を維持するための厳格な物理的分離ガイドラインに従う必要があります。拡張スロットアーキテクチャには、RS-232、RS-485、CAN、PROFINET RTスレーブモジュールなど、多様な通信およびインターフェースカードを装着できるため、異種混在するファクトリーネットワーク全体でスムーズなトポロジ適応が可能です。

信頼性と環境耐久性

産業用オートメーションの導入では、熱ストレス、湿度の変動、および電気的過渡現象に対する高い耐久性が求められます。LX-CU100/CU300シリーズは、通信ポート、内部ロジックバス、およびフィールドIOチャネル全体に多層の光およびガルバニック絶縁バリアを組み込んでおり、過渡的な電圧スパイクから中央演算要素を保護します。放熱は効率的な受動冷却形状に依存しており、-20°C〜60°Cで動作するエンクロージャー内での連続運転を可能にします。部品選定基準は、厳格な環境公差に準拠しており、湿気の結露がない95%の相対湿度下でも劣化に抵抗します。さらに、CE-LVDおよびRoHS 2.0標準への準拠は、各コントローラーに適用される製造品質管理を強調しており、連続的な産業用デューティサイクル全体にわたって、故障間平均時間（MTBF）の長期化を保証します。

選定ガイダンスと代替オプション

適切なコントローラーモデルの選択は、必要な軸数、通信プロトコルのオーバーヘッド、およびローカルIO密度に大きく依存します。LX-CU153やLX-CU157などのパルス駆動型バリアントはステッピングまたはディスクリートパルス列サーボドライブに適しており、一方、LX-CU331、LX-CU332、LX-CU333などのバス駆動型モデルは、同期ロボットセル向けに最大32軸までスケーラブルなEtherCAT統合を提供します。複雑なエンジニアリング移行や正確な型番のクロスリファレンスについては、北京众平科技股份有限公司（Beijing Zhongping Technology）の技術スペシャリストが、調達ワークフローを効率化するための包括的な販売前コンサルティングと、現地での部品在庫の可用性を提供します。

よくある質問（FAQ）

1. LX-CU100およびLX-CU300シリーズコントローラーの標準的な納期はどのくらいですか？

地域の流通在庫で維持されている標準の工場出荷封印済みユニットは、注文確認後24〜48時間以内に発送されます。

2. これらのマイクロPLCユニットにはどのような保証が適用されますか？

提供されるすべてのハードウェアアイテムには、指定された条件下での製造上の欠陥および動作不良をカバーする包括的な12ヶ月間の産業用保証が含まれています。

3. 最上位モデルのLX-CU333は、何軸のモーションを同時に制御できますか？

LX-CU333は、高速EtherCATバスインターフェースを介して最大32軸の同期モーションをサポートします。

4. このPLCファミリーと互換性のあるプログラミングソフトウェアは何ですか？

プログラミングと設定は、独自のIntelligent Auto Think V5ソフトウェアプラットフォームを使用して実行されます。

5. 従来のPLC言語と並行して、標準のCおよびC++言語を使用できますか？

はい、制御システムは、高度なアルゴリズムの実装に対応するために、LD、ST、およびC/C++プログラミング言語をサポートしています。

6. このシリーズで利用可能な最大ユーザープログラム記憶容量はどれくらいですか？

ユーザープログラムメモリは、ベースラインモデルの512 KBから、LX-CU332やLX-CU333などのハイエンドバリアントの最大10,000 KBの範囲に及びます。

7. 拡張カードはシステムの稼働中にホットスワップ可能ですか？

スロットAおよびBに装着される拡張カードは、標準的な電気的安全手順に従い、システムの電源が遮断された状態で設定する必要があります。

8. イーサネットポートでネイティブにサポートされている産業用通信プロトコルは何ですか？

サポートされているプロトコルには、Modbus TCPマスター/スレーブ、EtherNet/IPマスター/スレーブ、UDP、一部のモデルでのOPC-UAサーバー、およびiLinkが含まれます。
