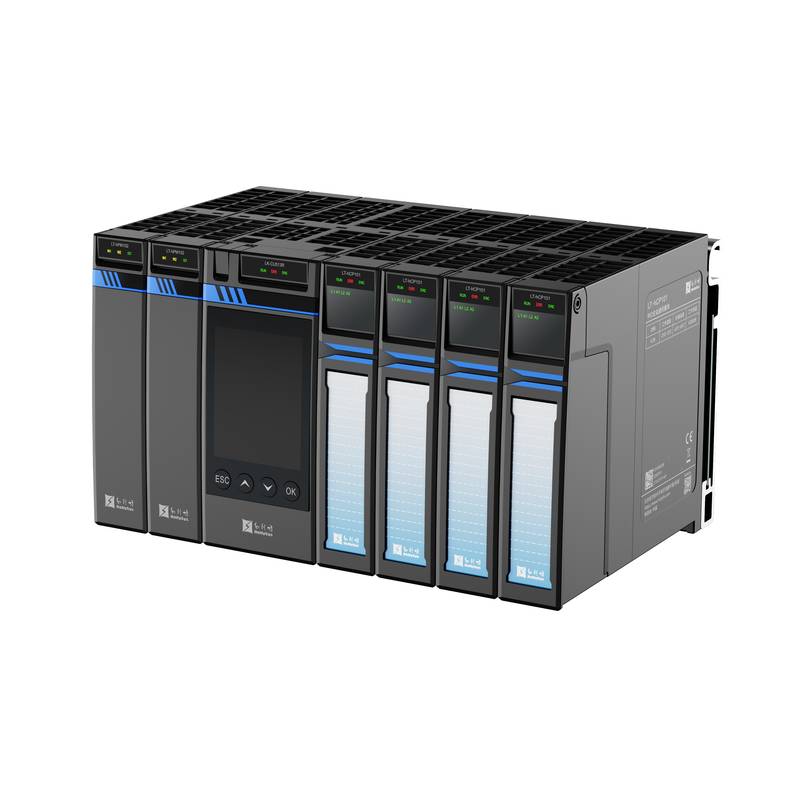

HollySys LK500 FA(ファクトリーオートメーション) PLCコントローラー 二重化

国内初のシステムレベル100%ローカライズされた大規模冗長PLCとして、HollySysのLK500シリーズコントローラは、産業オートメーションの信頼性に新たな基準を打ち立てます。2世代にわたる中大型PLCエンジニアリングの経験に基づき構築されており、重要インフラ向けに設計された堅牢なマルチレベル冗長性と高速処理能力を提供します。

複雑な都市インフラ、発電、データセンターの環境下で稼働する現代の制御システムには、絶対的な無停止稼働時間と決定論的なパフォーマンスが求められます。LK500は、1 GHzクアッドコアプロセッサと20 ms未満の冗長切替メカニズムを組み合わせることで、こうしたアーキテクチャ上の課題に対応します。電源、デュアルラックCPU、ネットワークループ、インタフェースモジュール、I/Oラインを網羅する包括的なハードウェア冗長化により、ミッションクリティカルなアプリケーションにおける単一障害点を完全に排除します。

技術仕様

CPUモデル: LK-CU513R @ メインコントローララック

プロセッサ: 1 GHz クアッドコアプロセッサ @ コア処理ユニット

システムメモリ: 1 GB @ システムRAM

ストレージ容量: 8 GB EMMC @ 不揮発性ストレージ

ビット実行時間: <= 5 ns @ ブール演算

整数実行時間: <= 15 ns @ 算術演算

浮動小数点実行時間: <= 40 ns @ 浮動小数点演算

プログラムストレージ: >= 16 MB @ フラッシュメモリ

消費電力: <= 6.5 W @ 24 VDC バックプレーン電源

動作温度: 0°C - 60°C @ 標準産業環境

保護等級: IP20 @ エンクロージャ保護

寸法: 60 mm x 140 mm x 145 mm @ 幅 x 高さ x 奥行き

重量: 510 g @ モジュールユニット重量

ハイエンドへのブレイクスルー：自主的かつ制御可能なシステムレベルの国産大型冗長PLC

LK500シリーズの導入は、産業用制御システムの技術的自立を実現する上で重要なマイルストーンとなります。オートメーション分野における20年の専門的な開発経験を活かし、このプラットフォームは輸入品のティア1システムとローカライズされた製造要件のギャップを首尾よく埋めます。高信頼性および高安全性のアプリケーション向けに特別に設計されており、国家の中核インフラストラクチャに対して妥協のないソリューションを提供します。

水処理プラント、電気変電所、大規模鉱山事業、エンタープライズデータセンターなどの複雑な環境をターゲットとし、このコントローラは極限の運用負荷の下でも継続的なプロセス実行を保証します。シリコン処理からアプリケーションファームウェアに至るまで完全にローカライズされたシステムアーキテクチャを提供することで、サプライチェーンの脆弱性を軽減しつつ、世界の産業オートメーション規格に匹敵するパフォーマンス指標を実現します。

ハードコアアーキテクチャ：完全冗長設計とミリ秒単位のシームレス切替

システムの可用性はアーキテクチャのフォールトトレランスに直接依存しており、LK500はハードウェアの劣化から保護するための包括的な冗長フレームワークを実装しています。システムは、電源冗長化、デュアルラックCPUの主・待機（マスタースタンバイ）同期、ネットワークトポロジ冗長化、インタフェースモジュール（IM）冗長化、および完全なI/Oカード冗長化をサポートしています。すべてのモジュールは活線挿抜（ホットスワップ）をサポートしており、ダウンタイムゼロのメンテナンスを容易にします。

パフォーマンス指標は、コントローラの迅速な障害からの回復を際立たせており、20ミリ秒未満の冗長切替時間を実現しています。ネットワークの信頼性は、シングルまたはデュアル光ファイバーリング、AB構造化ネットワーク、スター構成などの多様な物理トポロジによってさらに向上します。長距離リモートノード通信は、最大20 kmのシングルモード光ファイバー、または最大2 kmのマルチモード光ファイバーを介してサポートされ、信号の劣化なしに広範なプラント全体のカバレッジを保証します。

ソフトウェアとハードウェアの両面からのアプローチ：IEC61131-3とC/C++の融合および強力な通信

エンジニアリングの柔軟性は、IEC61131-3国際規格に厳密準拠しつつ、高度なCおよびC++プログラミング言語へのサポートを拡張した統合開発環境によって最大化されます。この二言語アプローチにより多様なエンジニアリングのバックグラウンドに対応し、システム開発者は複雑な制御アルゴリズムを最適化し、モジュール式ソフトウェア設計を効率的に実行できるようになります。

異なるオートメーションレイヤー間の相互接続は、主要な産業用通信プロトコルへのネイティブサポートによって達成されます。コントローラは、PROFINET、EtherNet/IP、POWERLINK、Modbus TCP、Modbus RTU、OPC UAをシームレスに統合します。このようなプロトコルの多様性により、複雑なゲートウェイハードウェアを必要とせず、サードパーティ製SCADAプラットフォーム、企業資源計画（ERP）システム、分散型フィールド計装との円滑なデータ交換が保証されます。

パノラミックモジュールマトリックス：基礎I/Oから高精度集録までのエンジニアリング適合

拡張性はLK500アーキテクチャの基礎的な柱であり、最大18スロットのバックプレーンを管理し、80,000を超えるデジタルI/Oポイントと40,000のアナログI/Oポイントをサポートする高性能なLK-CU513R CPUモジュールによって支えられています。処理コアは、1 msから2,000 msの範囲の最大16個の周期的タスクを処理し、128個のイベントタスクおよび4つの時間指定割り込みと並行して動作することで、要求の厳しい制御ループに対して正確な実行タイミングを保証します。

特殊I/Oモジュールにより、システムの展開範囲が高精度測定および安全監視ドメインへと拡張されます。アナログ入力ポートフォリオには、0.1%の精度で1 ms以内にフルモジュールスキャンを実行可能な高速チャネルが含まれており、マルチワイヤ構成をサポートする専用測温抵抗体モジュールも備わっています。さらに、イベント順序記録（SOE）モジュールは、ディープイベントバッファリングを備えた1 msのタイムスタンプ付き分解能を提供し、専用のカウンタおよびパルス列出力モジュールは正確なモーションおよび周波数測定タスクを容易にします。

産業グレードの信頼性と選定・保守ガイド

産業上の耐久性は、すべてのLK500コンポーネントの物理的および論理的設計に組み込まれています。システムは、バックアップバッテリーを不要にしつつ電源喪失時に重要データを保持する高度な不揮発性メモリ構造を利用しており、最大30日間リアルタイムクロックを維持する内蔵スーパーキャパシタによって補完されています。システムセキュリティは、マルチレベルのユーザー権限管理と、10,000件を超えるシステムイベントを記録可能なオンボード診断ログエンジンによって強化されています。

大規模エンジニアリングプロジェクトのハードウェア選定を行う際、システムインテグレーターは処理負荷、リモートI/Oの分散、および環境制約を評価する必要があります。メインコントローララックは、ネットワークトラフィックをオフロードするために専用の通信プロセッサ（CP）とペアにする必要があり、一方、リモート拡張ノードは産業用イーサネットまたは光ファイバーを介してリンクされた堅牢なインタフェースモジュールを利用します。特殊なアプリケーションについては、北京众平科技股份有限公司 (Beijing Zhongping Technology) との技術的な相談により、特定のプラント要件に合わせて調整された正確なクロスリファレンス選定と最適なハードウェア構成が保証されます。

よくある質問 (FAQ)

1. LK500 CPUがサポートする最大プログラムメモリ容量はどれくらいですか？

LK-CU513R CPUモジュールは、16 MBのプログラムメモリストレージを提供し、8 GBのEMMC不揮発性ストレージおよび200 KBの保持データ保持領域によって補完されます。

2. システムはすべてのI/Oモジュールに対してホットスワップをサポートしていますか？

はい、LK500のバックプレーン、電源、CPUユニット、およびI/Oモジュールの全範囲は、ダウンタイムゼロのメンテナンスを容易にするために、通電状態での活線挿抜をサポートしています。

3. 開発環境と互換性のあるプログラミング言語は何ですか？

エンジニアリングソフトウェアは、IEC61131-3標準フレームワークに完全に準拠しつつ、高度なCおよびC++プログラミング言語へのネイティブサポートを提供します。

4. プライマリCPUに障害が発生した際、コントローラは冗長切替をどのように処理しますか？

システムはデュアルラックCPU間でシームレスな主・待機（マスタースタンバイ）同期を実行し、20ミリ秒未満の決定論的な冗長切替時間を実現します。

5. 光ファイバー冗長リンクでサポートされる最大距離はどれくらいですか？

コントローラは、ホットスワップ可能なSFPトランシーバーモジュールを使用して、最大20 kmのシングルモード光ファイバー伝送と最大2 kmのマルチモード光ファイバーリンクをサポートします。

6. ネイティブサポートされている産業用通信プロトコルは何ですか？

コントローラは、PROFINET、EtherNet/IP、POWERLINK、Modbus TCP、Modbus RTU、OPC UA、およびIRIG-B時刻同期プロトコルをネイティブサポートしています。

7. LK-CU513Rプロセッサにおけるブール命令の実行速度はどれくらいですか？

1 GHzクアッドコアプロセッサは、5ナノ秒以下のビット実行時間と、15ナノ秒未満の整数実行時間を実現します。

8. 停電時に保持データを維持するためにバックアップバッテリーは必要ですか？

いいえ、システムは物理的なバックアップバッテリーを必要とせずに保持変数を保存する高度な不揮発性メモリテクノロジーを利用しており、リアルタイムクロック保持用の内部キャパシタによってサポートされています。

9. システムインテグレーターは、ローカライズされた技術サポートや交換用ハードウェアをどのように入手できますか？

エンジニアリングチームは、北京众平科技股份有限公司 (Beijing Zhongping Technology) と連携して、包括的な出荷前品質検証、クロスリファレンス選定の支援、および専用の地域サプライチェーンサポートを利用できます。

10. LK500コンポーネントの標準保証範囲と納品スケジュールは何ですか？

調達条件、標準工場保証、および純正LK500ハードウェアの迅速なロジスティクススケジュールは、認定された地域の販売流通網に直接連絡することで入手できます。
