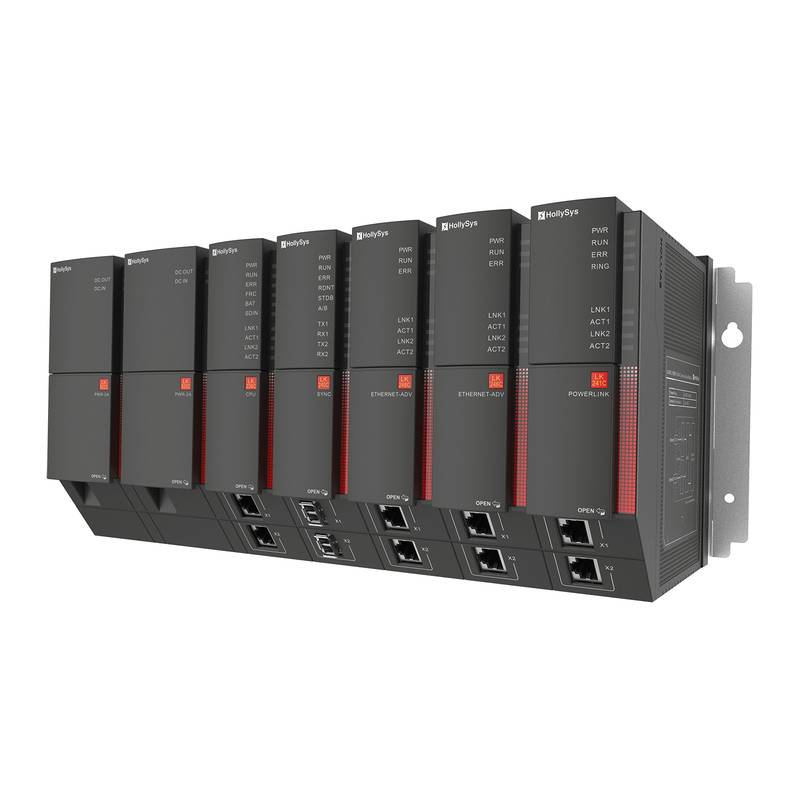

HollySys LKC PLC パネル（ヒューマン・マシン・インタフェース対応）

ヒューマン・マシン・インタフェース（HMI）のサポートを備えたLKCシリーズPLCパネルは、HollySysが開発した堅牢な産業用オートメーションソリューションです。数十年にお及ぶ高度な制御技術を基盤に構築されたこのシステムは、離散および連続オートメーションを統合し、発電、冶金、水利における厳しい要求を満たします。北京众平科技股份有限公司（Beijing Zhongping Technology）は、産業プロジェクトに向けたシームレスな現地での製品供給と技術展開サポートを保証します。

産業オートメーション分野では、過酷な稼働環境において、制御システムのセキュリティ、ハードウェアの信頼性、データ処理のボトルネックに関する課題に頻繁に直面します。LKCコントローラは、完全なハードウェアおよびソフトウェアの主権を保証する高性能なLoongson 2K1000デュアルコア1 GHz産業用プロセッサを採用することで、これらのハードルに対処します。組み込みのネットワーク通信プロトコルスタックと高度なプログラミングツールを備えたこのシステムは、複雑なロジック制御ループに対して信頼性の高い実行を実現します。また、予期せぬ通信の途絶やコントローラのロックアウトなしにプラントの継続的な稼働を維持するため、アクティブな保護メカニズムと厳格な産業規格への準拠が組み込まれています。

技術仕様

コントローラ周波数: 1 GHz @ 公称動作条件

システムメモリ: 1 GB @ 25°C

内蔵プログラムストレージ: 512 MB @ フラッシュメモリ

電源断保持領域: 128 KB @ バッテリフリーストレージ

拡張ストレージ: SDカード 最大 32 GB @ 外部スロット

入力変数ゾーンI: 128 KB @ コアRAM

出力変数ゾーンQ: 128 KB @ コアRAM

グローバル変数ゾーンN: 5 MB @ RAM割り当て

フリー変数ゾーンM: 5 MB @ RAM割り当て

保持変数ゾーンR: 128 KB @ NVRAM

特殊レジスタゾーンS: 1 MB @ システム割り当て

リアルタイムクロック精度: 1ヶ月あたり1分以下 @ 25°C

イーサネット通信ポート: 2 x RJ45 @ 10/100/1000 Mbps

シリアル通信ポート: 2 x Modbus RTU @ RS485インタフェース

二重化（デュアルマシン冗長化）: サポート @ 対象モデル LK226C

システム統合とハードウェアのセットアップ

LKC PLCパネルの物理的な設置には、電磁干渉やグラウンドループを防ぐため、産業用電気ガイドラインの厳格な遵守が必要です。すべての通信リンクにはシールド付きツイストペアケーブルを使用し、ケーブルシールドは低インピーダンスの金属クランプを使用して指定されたパネルアースバーに適切に終端する必要があります。電源入力端子は高電圧スイッチング回路から絶縁し、別々のケーブルダクトでアナログ信号線をデジタル配電配線から分離する必要があります。

バックプレーンの取り付け時には、DINレールまたはエンクロージャシャーシが強固な機械的サポートと継続的な電気的導通を提供することを確認してください。密閉された制御盤内での熱の蓄積を防ぐため、モジュールラックの上下に少なくとも50 mmの適切な放熱クリアランスが必須です。コントローラシャーシのアース端子は、過渡現象の効果的な抑制と電気的安全性の遵守を確保するため、太い銅導体を介してメインシステムのアースメッシュに直接接続する必要があります。

信頼性と環境耐久性

LKCコントローラのハードウェアアーキテクチャは、腐食性および多湿な環境向けに設計された防湿コーティング（コンフォーマルコーティング）と広範囲な温度での動作機能を特徴としています。厳格な産業用耐久性規格に適合しており、湿気、塩霧、カビの発生に抵抗するため、沿岸部や重工業用途に適しています。このシステムは、デジタルおよびアナログチャネル間でガルバニック絶縁（電気絶縁）を統合し、外部のサージ電圧や高周波ノイズの過渡現象から内部処理ユニットを保護します。

熱管理は受動対流冷却に依存しており、機械式ファンの故障箇所を排除し、連続稼働寿命を延ばします。システムの信頼性は、包括的なセルフ診断ルーチン、通信障害時の出力プリセット安全状態、および堅牢なウォッチドッグタイマーによってさらに向上します。これらの設計施策により、平均故障間隔（MTBF）の指標が延長され、遠隔地での設置における日常的な保守のオーバーヘッドが削減されます。

選定ガイダンスと代替オプション

制御ハードウェアを選定するエンジニアリングチームは、最終調達の前に、処理能力、通信インタフェースの要件、および冗長化のニーズを評価する必要があります。標準的なスタンドアロン設備のオートメーション向けには、非冗長ベースユニットが費用対効果の高いパフォーマンスを提供します。高可用性を必要とするクリティカルなインフラストラクチャに対しては、デュアルマシンCPU冗長化およびセキュアな信頼計算機能をサポートするモデルが推奨されます。

北京众平科技股份有限公司（Beijing Zhongping Technology）は、エンジニアがクロスリファレンスの選定、モデルのマッピング、およびシステムアーキテクチャの検証を行うための包括的な技術相談を提供します。現地在庫の可用性により、標準的なLKC構成の迅速な納期が保証され、システムインテグレーターやパネルビルダーのプロジェクトリードタイムが最小限に抑えられます。

よくある質問（FAQ）

1. 北京众平科技股份有限公司（Beijing Zhongping Technology）を通じて注文した標準的なLKC PLCパネル構成の一般的な納期はどれくらいですか？

現地在庫にある標準構成は通常3〜5営業日以内に出荷されますが、カスタマイズされたパネルアセンブリには正式なプロジェクト評価が必要です。

2. 北京众平科技股份有限公司（Beijing Zhongping Technology）は、LKCシリーズのオートメーションコンポーネントに対して公式の保証カバレッジを提供していますか？

はい、供給されるすべてのユニットには、元の材料および製造上の欠陥をカバーする包括的な12ヶ月のメーカー保証が付帯しています。

3. LKCコントローラ内部にはどのプロセッサアーキテクチャが使用されていますか？

コントローラには、完全なハードウェアの自律性を保証するLoongson 2K1000デュアルコア1 GHz高性能産業用プロセッサが使用されています。

4. システムは外部バッテリなしでの電源断データ保持をサポートしていますか？

はい、コントローラには、突然の電源中断時に重要なデータの整合性を維持する専用の保持変数ストレージゾーンが含まれています。

5. イーサネットインタフェースでネイティブにサポートされている通信プロトコルは何ですか？

デュアルRJ45ギガビットポートは、標準的なTCP/IPネットワークプロトコルとともに、Modbus TCPをネイティブにサポートしています。

6. リアルタイムクロックモジュール内で時刻同期はどのように維持されますか？

リアルタイムクロックは、25°Cで月あたり1分未満のドリフト率を維持し、外部ネットワーク時刻同期コマンドをサポートします。

7. すべてのLKCモデルで冗長CPU構成がサポートされていますか？

CPUおよび電源の冗長化は、LK226CやLK226CT1バリアントなどの指定されたモデルで特にサポートされています。

8. ハードウェア設計に組み込まれている環境保護機能は何ですか？

このシステムは、湿気、塩霧、カビに対する高い耐性を提供する広温度動作定格と防湿コーティング処理を特徴としています。

9. 外部SDカード拡張でサポートされる最大容量はどれくらいですか？

拡張インタフェースは、拡張データロギングのために最大32 GBの容量を持つ標準的な産業用SDカードをサポートしています。

10. このオートメーション制御プラットフォームを利用している主な産業分野は何ですか？

このシステムは、水力発電、水利、冶金、航空宇宙工学などの国家優先分野で広く導入されています。
