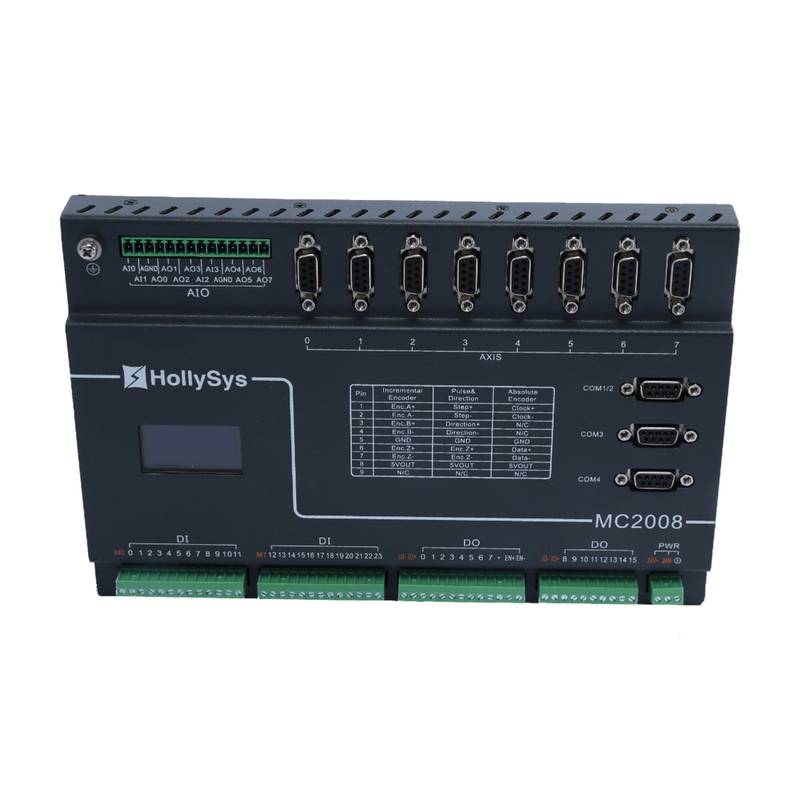

HollySys MC モーションコントローラ EtherCAT サーボドライブ パルスバス

高性能な多軸オートメーションの要求に応えるように設計されたHollySys MCモーションコントローラシリーズは、多様な産業機械アプリケーションにおいて、高精度なサーボドライブおよびパルスバスの協調制御を実現します。デュアルコア処理アーキテクチャと柔軟な通信インターフェースを活用することで、このモーションコントローラシリーズは最適なサイクル同期と動作信頼性を確保します。

近代的なファクトリーオートメーションの進化には、複雑な多軸補間、高速データサンプリング、および過酷な環境条件に対応可能な高度なモーションコントロールソリューションが求められます。従来のアーキテクチャでは、広範囲な生産ラインにわたる分散型サーボドライブやパルス列デバイスを管理する際、帯域幅のボトルネックや同期遅延が頻繁に発生していました。HollySys MCシリーズは、高性能なARM Cortex-A9デュアルコア667 MHzプロセッサに専用の64ビット倍精度浮動小数点演算機能を統合することで、これらの運用上の課題に対処します。このアーキテクチャにより、0.25 msから4.0 msまでのサーボ更新間隔が可能となり、決定論的なモーション軌道と最小限のジッタが保証されます。ハードウェアエコシステムは、EtherCATやパナソニック(Panasonic) RTEXなどの包括的なフィールドバスプロトコルを、従来のパルス方向およびアナログ出力と併せてサポートしており、システムインテグレーターにレトロフィットまたは新規導入のための最大限の柔軟性を提供します。さらに、堅牢なオンボードのデジタルおよびアナログI/Oチャンネルの搭載に加え、Auto ThinkプログラミングソフトウェアによるIEC 61131-3準拠により、板金加工、半導体製造、ロボット工学におけるアプリケーション開発が効率化されます。

技術仕様

最大軸数: 64軸 @ システムレベル

直接制御軸: 4軸 @ MC2004

バス軸: 64軸 @ MC1002E

プロセッサ: ARM Cortex-A9 デュアルコア 667 MHz @ CPUコア

メモリ: 256 MB DDR3 SDRAM @ システムメモリ

サーボ更新サイクル: 0.25 - 4 ms @ リアルタイムタスク

位置計算精度: 64ビット倍精度浮動小数点 @ 数値演算コプロセッサ

フラッシュメモリ: 16 MB @ 不揮発性ストレージ

SDカードサポート: 32 GB FAT32 @ 外部ロギング

電源断保持エリア: 8 KB @ バッテリーバックアップ付きSRAM

エンコーダ入力チャンネル: 8チャンネル @ MC2008

パルス出力周波数: 2 MHz @ 高速PTO

イーサネットインターフェース: 10 / 100 / 1000 Mbps アダプティブ @ RJ45ポート

RS485シリアルポート: 2ポート @ Modbus-RTU マスタ/スレーブ

CANバスインターフェース: CAN2.0B / CANopen @ 通信ポート

高速DIチャンネル: 8チャンネル @ 200 kHz

高速DOチャンネル: 16チャンネル @ 200 kHz

アナログ入力: 2チャンネル @ 0 - 10 V @ MC2004

アナログ出力: 4チャンネル @ -10 V - 10 V @ MC2004

寸法 (幅 x 高さ x 奥行): 246.0 x 164.4 x 43.2 mm @ MC2004

重量: 1.6 kg @ 標準シャーシ

動作温度範囲: 0 - 60 °C @ 産業環境

定格動作電圧: 24 VDC @ 電源入力

システム統合とハードウェアのセットアップ

HollySys MCシリーズを利用した安定した産業用オートメーションネットワークを構築するには、適切な機械的取り付けと電気配線が不可欠です。最適な熱管理を維持するため、コントローラは換気の良い制御盤内の標準DINレールにしっかりと取り付けるか、直接ブラケットで取り付ける必要があります。近隣のインバータや高圧送電線からの電磁干渉を軽減するため、EtherCAT、CANopen、シリアルインターフェースを含むすべての通信リンクには、シールド付きツイストペアケーブルを使用する必要があります。接地方法としては、コントローラのシャーシからメインコントロールパネルのグランドバーへの低インピーダンスの接地接続が必要であり、グラウンドループや信号の破損を効果的に防ぎます。24 VDCで電源入力を終端する際には、システムに通電する前に極性を確認し、低電圧信号配線を高出力誘導負荷ケーブルから分離して、すべての高速パルスおよびエンコーダフィードバックチャンネル全体で信号の完全性を確保してください。

信頼性と環境耐久性

過酷な産業環境での連続動作向けに設計されたMCモーションコントローラは、0 °Cから60 °Cの間で信頼性の高い動作が可能な広範囲温度設計を採用しています。低電力アーキテクチャにより、標準的な消費電力は5 W未満に維持され、内部の熱ストレスが最小限に抑えられ、コンポーネントの寿命が延びます。重要な動作パラメータと過去の生産データは、正確なイベントタイムスタンプ用の内蔵リアルタイムクロックに支えられ、電源断保持メモリ領域内に安全に保存されます。厳格なCE認証規格への適合は、過酷な産業条件下における電磁両立性と電気的安全性を裏付けています。定期的なメンテナンスには、端子台の緩みの確認、ホコリの蓄積を防ぐための制御盤エアフィルターの点検、およびリアルタイムのシステム状態評価のための診断LEDインジケータのモニタリングが含まれます。

選定ガイダンスと代替オプション

適切なMCシリーズのバリエーションの選択は、対象となる機械の必要な軸数、バスのトポロジ、および特定のフィードバック機構に大きく依存します。従来のアナログ制御やクローズドループのパルス位置決めを必要とするアプリケーション向けには、MC2004やMC2008などのモデルが、豊富な直接制御軸機能と高速I/Oを提供します。高性能な分散型ネットワーク向けには、MC1002Eなどのモデルが、最大64軸のバス軸をサポートする専用のEtherCATバス統合を提供します。モデルの相互参照、ローカライズされたコンポーネントの在庫、またはカスタム構成のサポートに関するガイダンスを求めるエンジニアリングチームは、北京众平科技股份有限公司(Beijing Zhongping Technology)のテクニカルスペシャリストに相談することで、調達およびシステム設計プロセスを合理化できます。

よくある質問 (FAQ)

1. MCモーションコントローラの標準的な納期と保証ポリシーは何ですか？

標準の在庫品は通常3〜5営業日以内に発送され、製造上の欠陥をカバーする包括的な12ヶ月の産業用保証が付いています。

2. 北京众平科技股份有限公司(Beijing Zhongping Technology)は、ファームウェアのアップデートやソフトウェアの構成に関する技術サポートを提供していますか？

はい、現地のエンジニアリングリソースが、技術文書、ソフトウェアライセンスのお問い合わせ、および初期構成のトラブルシューティングをサポートします。

3. MCモーションコントローラシリーズでサポートされているプログラミング環境は何ですか？

コントローラは、Auto Thinkソフトウェアを介して、ラダー図 (LD)、構造化テキスト (ST)、シーケンシャルファンクションチャート (SFC)、および連続ファンクションチャート (CFC)を含むIEC 61131-3プログラミング標準を完全にサポートしています。

4. MCシリーズは、パルス列サーボドライブとEtherCATネットワークドライブの両方を処理できますか？

はい、特定のモデルバリエーションに応じて、このシリーズはEtherCATやパナソニック(Panasonic) RTEXなどの高度なフィールドバスプロトコルとともに、従来のパルス＋方向出力をサポートしています。

5. MCコントローラ内のコアプロセッサの処理速度はどのくらいですか？

コントローラは、667 MHzで動作するARM Cortex-A9デュアルコアプロセッサを使用しており、64ビット倍精度浮動小数点演算機能と組み合わされています。

6. 予期しない停電時、ユーザープログラムデータはどのように保護されますか？

重要なパラメータと履歴データは、内部ストレージメカニズムによってバックアップされた専用の電源断保持メモリ領域に保存され、基本的な保持に外部バッテリは必要ありません。

7. SCADAまたはHMI統合に使用できる通信プロトコルは何ですか？

コントローラは、MODBUS-TCP/IP、MODBUS-RTU、CANopen、および標準イーサネットプロトコルをサポートしており、上位監視システムとのシームレスな統合を容易にします。

8. 温度および電源に関する環境動作制限は何ですか？

ユニットは0 °Cから60 °Cの温度範囲内で信頼性高く動作し、24 VDCの安定した定格入力電圧を必要とします。
