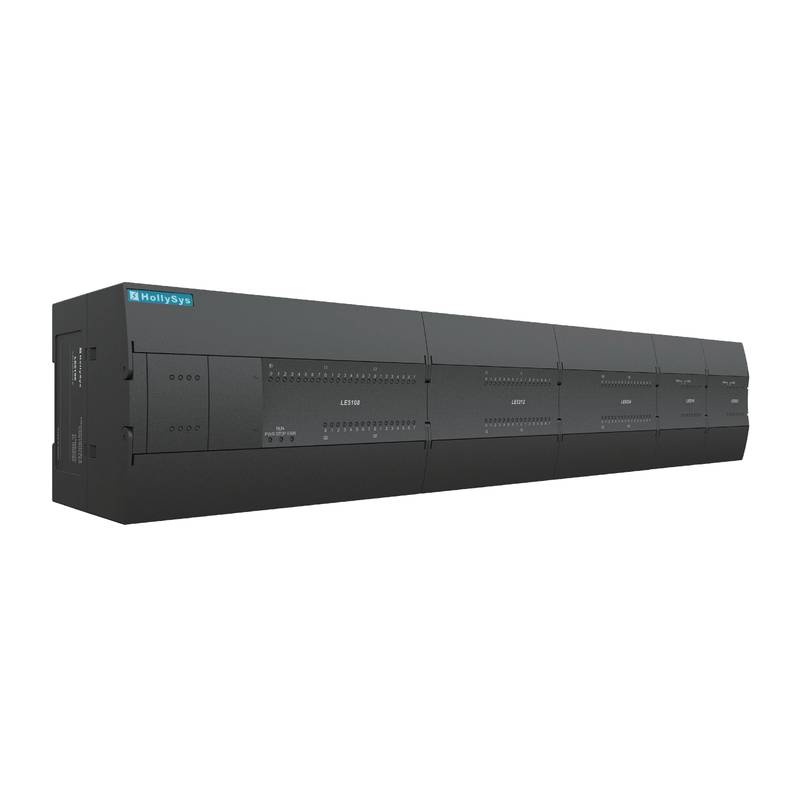

HollySys LE コンパクト PLC ハードウェア（20モジュールIOシステム付き）

HollySys製LEコンパクトPLCハードウェアエコシステムは、単体機械装置やコンパクトな生産ライン向けに、堅牢で拡張性の高いオートメーション制御を提供します。統合された機能拡張ボードを備え、最大20個のI/Oモジュールをサポートするこの多目的コントローラーは、過酷な産業環境においてもシームレスな実行を保証します。

産業オートメーションのエンジニアは、コンパクトな機械構築において、スペースの制約、過酷な温度変化、通信のボトルネックに頻繁に直面します。HollySys LEコンパクトコントローラーシリーズは、柔軟なモジュラーアーキテクチャと、複雑なプログラミングのオーバーヘッドなしでシリアルポートおよびイーサネットポートを介したネイティブなマルチマシン相互接続により、これらの導入課題を解決します。LE5104、LE5105、LE5107E、LE5108、LE5118、LE5119、LE5107L、LE5109Lなどの特殊なCPUバリエーションを搭載したこのハードウェアラインは、多様なデジタルおよびアナログの構成に対応します。最大400 kHzの高速ハードウェアカウンタ、10 μsまでの高速パルスキャプチャ、即時出力チャンネルなどの統合機能により、正確なリアルタイムモーションおよびロジック制御が保証されます。広い温度範囲にわたって確実な動作を実現し、堅牢なガルバニック絶縁と端子台の分離により外部からの電磁干渉を軽減し、プラントフロアの継続的な稼働時間を保護します。

技術仕様

CPUモデル: LE5104

CPUタイプ: 標準 @ 24 VDC

統合デジタル入力: 8ポイント @ 24 VDC

統合デジタル出力: 6ポイント @ トランジスタ

統合アナログ入力: 0ポイント @ 標準

統合アナログ出力: 0ポイント @ 標準

拡張可能I/Oモジュール: 10モジュール @ 最大容量

オプション機能拡張ボード: 非サポート @ CPU本体

高速カウンタ: 1相 20 kHz @ シングルチャンネル

高速カウンタ範囲: -231 ～ 231 - 1 @ 32ビット整数

高速出力: 2チャンネル @ 20 kHz

パルスキャプチャ: 2チャンネル @ 10 μs

高速外部割り込み: 2チャンネル @ 10 μs

即時出力: 6チャンネル @ 端子台

プログラムアップロードサポート: サポート @ ソフトウェアレベル

フォース機能サポート: サポート @ 診断モード

リアルタイムクロック: 内蔵クロック @ ±3分 / 月

プログラム記憶容量: 64 KB @ フラッシュメモリ

入力エリア: 1 KB @ メモリマップ

出力エリア: 1 KB @ メモリマップ

中間エリア: 4 KB @ 内部ストレージ

ランダムエリア: 9 KB @ データメモリ

特殊レジスタエリア: 1 KB @ システム予約

電源断保持エリア: 2 KB @ バッテリバックアップRAM

実行速度ビット命令: 0.1 μs @ ブール論理

通信インターフェース: 1ポート @ RS485

通信プロトコル: Modbusマスタ/スレーブ @ フリーポートモード

入力電源電圧: 24 VDC @ 定格入力

出力電源電圧: 24 VDC @ 負荷回路

外形寸法 W x H x D: 78 x 97 x 90 mm @ DINレール取付

システム統合とハードウェア設定

HollySys LEコンパクトコントローラーの物理的な設置には、電気的ノイズを抑制するために、適切に接地された金属製エンクロージャ内の標準35 mm DINレールへの取り付けが必要です。現場の配線では、すべてのRS485シリアルループおよびアナログ信号線にシールド付きツイストペアケーブルを使用し、グランドループを防ぐためにシールドのドレイン線を最寄りのアース接地バーに終端する必要があります。24 VDCまたは220 VAC端子への配電には、下流の短絡から保護するために、外部の速断ヒューズまたはサーキットブレーカを組み込む必要があります。取り外し可能な端子台により、現場のワイヤーハーネスを乱すことなく、メンテナンス期間中の事前配線や交換手順を簡素化できます。マルチマシンの相互リンクは、物理的な端子接続を介して直接確立できるため、カスタムのPLC通信コードを必要とせずに、隣接するコントローラー間で同期されたデータ交換が可能になります。

信頼性と環境耐久性

要求の厳しい産業スペースへの導入向けに設計されたLEハードウェアシリーズは、厳格な産業用電磁両立性規格に準拠しています。広い温度範囲での稼働準備により、周囲の熱変動を受ける空調管理されていないキャビネットでもコントローラーが確実theに機能することができます。成形ハウジング上の明確な通気スロットを通じて自然対流冷却が最適化されており、故障しやすい外部冷却ファンの必要性がなくなります。不揮発性フラッシュメモリとバッテリバックアップRAMにより、予期せぬ電源遮断からユーザーロジックと保持データレジスタが保護されます。コンポーネントの選定は、高い平均故障間隔（MTBF）の指標に焦点を当てており、継続的な製造プロセスにおける長期的な運用安定性を確保します。

選定ガイダンスと代替オプション

適切なLEコントローラーのバリエーションの選定は、対象機械の必要なデジタル対アナログ比、拡張スロット容量、および通信インターフェースの要求に直接依存します。基本的なディスクリート論理アプリケーションの場合、LE5104やLE5105などのモデルは、基本的な高速カウントを備えた費用対効果の高い固定I/O数を提供します。広範なモーションコントロール、高密度トランジスタ出力、またはデュアルRS485およびRJ45ポートを要求するアプリケーションは、LE5118やLE5108のような高度なバリエーションの恩恵を受けます。北京众平科技股份有限公司 (Beijing Zhongping Technology) は、これらの純正オートメーションコンポーネントの包括的な在庫を維持しており、既存のアーキテクチャへのシームレスな統合を確実にするために、専門的な技術コンサルテーションとクロスリファレンス選定サポートを提供しています。

よくある質問 (FAQ)

1. HollySys LEコントローラーを発注する場合の標準的なリードタイムと配送ポリシーは何ですか？北京众平科技股份有限公司 (Beijing Zhongping Technology) を通じて処理された注文は、注文数量と宛先のロジスティクスに応じて、通常24〜48時間以内にローカル在庫から発送されます。

2. このハードウェアの購入にはどのような保証範囲が提供されますか？すべてのユニットは、製造上の欠陥とハードウェアの故障をカバーする、包括的な12ヶ月の標準産業用保証によって裏付けられています。

3. ベースモデルにネイティブのアナログチャンネルがない場合、LE CPUモジュールはアナログ拡張カードをサポートできますか？はい、拡張ボードをサポートするCPUモデルは、スナップオンオプションモジュールを受け入れて、アナログ入力および出力機能をスケールアップします。

4. プログラミングなしでマルチマシン通信を確立するにはどうすればよいですか？システムは、ピアデータ交換のために指定された端子ポートを介して、ネイティブなマルチマシン相互接続プロトコルを直接サポートします。

5. LEシリーズを設定するにはどのようなプログラミングソフトウェアが必要ですか？コントローラーは、LEコンパクトアーキテクチャ向けに設計されたHollySys独自のエンジニアリングソフトウェアスイートを使用してプログラムされます。

6. 配線の交換を容易にするために端子台は取り外し可能ですか？はい、ハードウェアにはプラグイン式の端子台が組み込まれており、メンテナンスサイクル中の迅速な配線切断を容易にします。

7. 単一のCPUに接続できるI/Oモジュールの最大数はいくつですか？特定のモデルバリエーションに応じて、システムは最大20個の合計拡張モジュールをサポートします。

8. リアルタイムクロックには外部バッテリーの交換が必要ですか？内蔵のリアルタイムクロックは、短期的な電源喪失時に時刻保持の精度を維持するために、内部バックアップ回路に依存しています。
