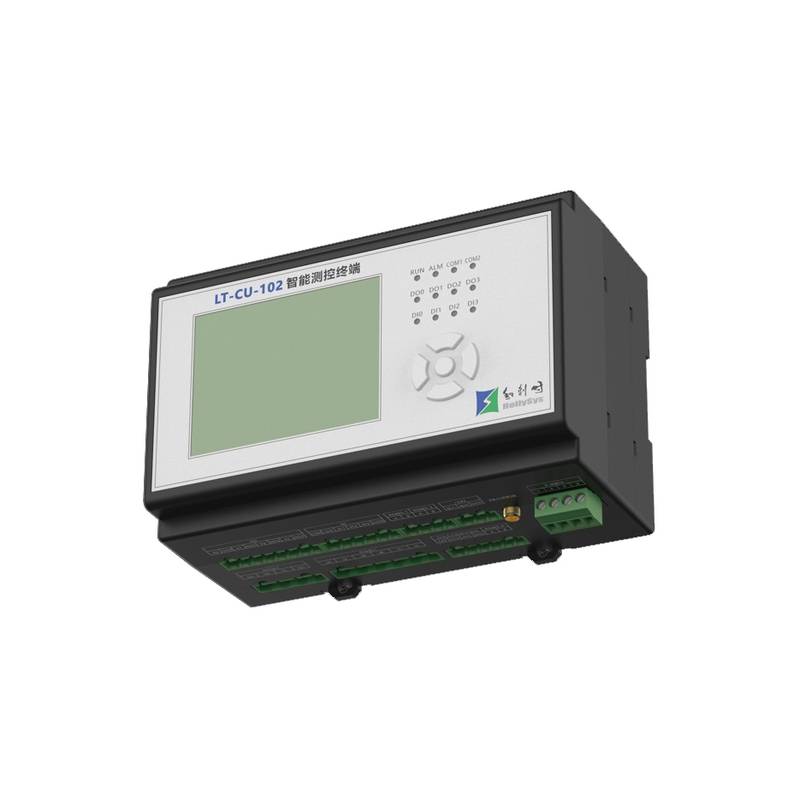

HollySys LT RTU PLC と Modbus RTU オイルフィールドの通信

HollySys LT シリーズ RTUは、油田のビーム式采油機（サッカーロッドポンプ）専用に設計された、堅牢で信頼性の高い遠隔インテリジェント制御を実現します。国産のARMプロセッサとオープンソースのLinux組み込みオペレーティングシステムを搭載し、過酷な陸上採掘現場においても完全な技術的自立性を確保しています。北京众平科技股份有限公司（Beijing Zhongping Technology）は、この特化型ハードウェアの直接的な産業向け流通を促進し、現場の自動化管理を最適化します。

上流の石油・ガス生産インフラストラクチャにおける運用では、極端な環境ストレスに耐えながら正確な遠隔監視を実行できる、堅牢化されたハードウェアが求められます。HollySys LT シリーズは、ロッドポンピングの最適化、間欠采油管理、電力のピーク・ボレー時間帯における自動省電力運転を含む高度な采油機制御アルゴリズムを統合しています。現場の技術者は、Modbus RTUおよびModbus TCPによるマルチプロトコル接続を活用し、レガシーなテレメトリー機器と現代のIoT監視フレームワークをシームレスにブリッジします。4G、Zigbee、WiFi、LoRaなどの多様な無線ネットワークオプションに加え、デュアルネットワークセグメントの冗長性により、分散型ウェルパッド全体での中断のないテレメトリーデータ伝送が保証されます。

技術仕様

Device Model: LT-CU-101 @ Standard Configuration

Device Model: LT-CU-102 @ Extended Configuration

Module Structure: Integrated @ Single Unit

Power Supply: 24 VDC @ 1.5 W Static Power Consumption

Power Supply: 220 VAC ± 30% / 24 VDC @ 3.0 W Static Power Consumption

Processor: 32-bit ARM9 @ 300 MHz Embedded Linux Operating System

Integrated Memory: 64 MB SDRAM @ System Runtime

Retentive Memory: 256 MB FLASH @ Non-Volatile Data Storage

Digital Inputs (DI): 4 Channels @ Isolated Terminal Block

Digital Outputs (DO): 2 Channels @ Relay / Transistor Output

Digital Outputs (DO): 4 Channels @ Relay / Transistor Output

Analog Inputs (AI): 2 Channels @ Standard Signal Range

Analog Inputs (AI): 4 Channels @ Standard Signal Range

Analog Outputs (AO): Not Applicable @ Base Unit

Analog Outputs (AO): 4 Channels @ Expansion Card Integration

Module Expansion: Not Applicable @ Base Unit

Module Expansion: Embedded 4AI + 4AO Expansion Card @ Dedicated Slot

RS485 Interface: 1 Port @ Screw Terminal

RS485 Interface: 2 Ports @ Screw Terminal

RS485 Communication Protocol: Modbus RTU / ASCII @ Serial Bus

RS232 Interface: 1 Port @ Standard DB9 / Terminal

RS232 Interface: 2 Ports @ Standard DB9 / Terminal

RS232 Communication Protocol: Modbus RTU / ASCII @ Serial Bus

Ethernet RJ45: 1 Port @ 10/100 Mbps

Ethernet RJ45: 2 Ports @ 10/100 Mbps

Ethernet Communication Protocol: Modbus TCP @ Network Layer

Dual-Network Redundancy: Not Supported @ Single Line Mode

Dual-Network Redundancy: Supported @ Dual-Network Segment Redundancy

Wireless Networking: Integrated Chipset @ 4G, Zigbee, WiFi, LoRa

USB Interface: 1 Port @ Maintenance and Logging

Operating Temperature: -40 °C - +80 °C @ Extended Thermal Range

Operating Humidity: 5% - 95% @ Non-Condensing Conditions

Operating Altitude: Less than or equal to 3,000 meters @ Standard Derating

Electrical Parameters: Not Applicable @ External Transducer Required

Electrical Parameters: Integrated 1-Well Electrical Parameter Acquisition @ Direct Input

Display Screen: Not Applicable @ Headless Operation

Display Screen: Integrated 320 x 240 Dot Matrix LCD Screen @ Local HMI

Module Dimensions: 135 mm x 100 mm x 40 mm @ Width x Height x Depth

Module Dimensions: 164 mm x 212 mm x 50 mm @ Width x Height x Depth

Mounting Method: Standard DIN Rail @ 35 mm Profile

Intermittent Pumping Control: Empty Stroke Control, Intermittent Pumping, Auto-Start @ Oilfield Logic

Remote Firmware Update: Supported @ Main Unit and Connected Sensors

システム統合とハードウェアのセットアップ

遠隔地の油田設備にHollySys LT シリーズ RTUを配置するには、厳格な電気設備施工手順を遵守する必要があります。このユニットは、NEMA規格に準拠した現場制御盤内の標準的な35 mm DINレールに直接取り付けるため、往復動式サッカーロッドポンプからの継続的な振動下でも機械的安定性が確保されます。システムインテグレーターは、可変周波数ドライブ（インバータ）や高電圧送電線によって誘発される電磁干渉を軽減するため、Modbus RTUプロトコルを利用するすべてのRS485シリアル通信配線にシールド付きツイストペアケーブルを使用する必要があります。シャーシの接地端子は、過渡的な電圧サージを抑制し、分散型ウェルヘッド計装全体でのグラウンドループを防ぐために、制御盤の接地バーへの専用の低インピーダンス経路を必要とします。電源入力には外部の雷サージアレスタを組み込み、開放環境でよく発生する落雷から内部のDC制御回路を保護する必要があります。デジタルおよびアナログ入力用のセンサー配線は、高速データ取得サイクル中の信号整合性を維持するために、配電コンジットから物理的に分離する必要があります。

信頼性と環境耐久性

HollySys LT シリーズのハードウェアアーキテクチャは、アクティブな冷却部品を使用せずに過酷な産業環境に耐えるよう設計されています。消費電力を5 W未満に抑える低電力設計フレームワークを採用することで、ユニットは内部の熱蓄積を最小限に抑え、故障しやすい冷却ファンの必要性を排除しています。-40 °Cから+80 °Cに及ぶ広範囲な動作温度範囲により、零下の北部油田から灼熱の砂漠の採掘現場までシームレスに展開できます。部品選定は厳格な工業規格に厳密準拠しており、硫化水素腐食や最大95%に達する極端な湿度レベルに対する長期的な耐性を保証します。不揮発性フラッシュメモリーにより、予期せぬ系統電源障害時でも確実なパラメータ保持が保証され、過去の生産ログや設定プロファイルが保護されます。この高いレベルの物理的堅牢性により、遠隔地の無人設備全体における平均故障間隔（MTBF）が大幅に延長されます。

選定ガイダンスと代替オプション

適切なRTUモデルの選定は、ウェルヘッドの特定の監視密度と通信要件によって異なります。基本的な単井の採掘を扱うエンジニアは、LT-CU-101バリアントを導入できます。これは、合理化されたI/O点数と、標準的なModbus RTUメーター統合に適した単一のRS485ポートを提供します。ローカルのLCD視覚化、統合された電気的パラメータ収集、およびデュアルイーサネット冗長性を必要とする複雑なマルチパラメータの井戸サイトでは、LT-CU-102モデルが最適なエンジニアリングの選択肢となります。北京众平科技股份有限公司（Beijing Zhongping Technology）は、継続的な自動化のアップグレードに向けて、エンジニアリングチームによるクロスリファレンス選定、モデルマッチング、および迅速なコンポーネント展開を支援するため、迅速に対応可能な地域の技術在庫を維持しています。

よくある質問（FAQ）

1. 地域在庫からHollySys LT シリーズ RTUユニットを調達する場合の標準的なリードタイムはどのくらいですか？

標準在庫品は通常、包括的な出荷前検査プロトコルに裏打ちされた上で、3〜5営業日以内に処理および発送されます。

2. これらの産業用自動化コントローラーにはどのような保証が適用されますか？

供給されるすべてのユニットには、通常の産業用使用条件における構造的および動作上の欠陥をカバーする標準の12ヶ月間のメーカー保証が含まれています。

3. デバイスは、遠隔地での長距離通信をどのように処理しますか？

このユニットには、長距離のケーブル配線でのModbus RTUをサポートするネイティブのRS485インターフェイスが統合されており、セルラーおよび長距離無線テレメトリー用のオンボード4GおよびLoRaワイヤレスオプションも備えています。

4. 接続されたセンサーのファームウェアをリモートで更新できますか？

はい、システムアーキテクチャは、ネットワークリンクを介して、メインのRTUコントローラー本体と接続されたスマートセンシングデバイスの両方のリモートファームウェアアップグレードをサポートしています。

5. LTシリーズにはどのようなプログラミング環境または設定ツールが使用されますか？

設定は、パラメータマッピング、ロジック調整、および油田固有の制御アルゴリズムのチューニング用に設計された、特殊な組み込みソフトウェアツールを介して実行されます。

6. 220V AC電源オプションには外部の電力調整が必要ですか？

ユニットには220 VDC/AC ± 30%で動作する内部の広範な公差電源が備わっていますが、サイトの安全のために標準的な産業用サージ保護が推奨されます。

7. 突然の停電時に過去の生産データはどのように保護されますか？

重要な動作パラメータとログに記録された履歴データは、内部の保持型フラッシュメモリに直接書き込まれ、電源中断時のデータ損失をゼロにします。

8. 標準展開における最大動作高度はどのくらいですか？

ハードウェアは、標準的な熱放散しきい値に対するディレーティング調整を必要とせずに、最大3,000メートルの高度で信頼性高く動作します。
