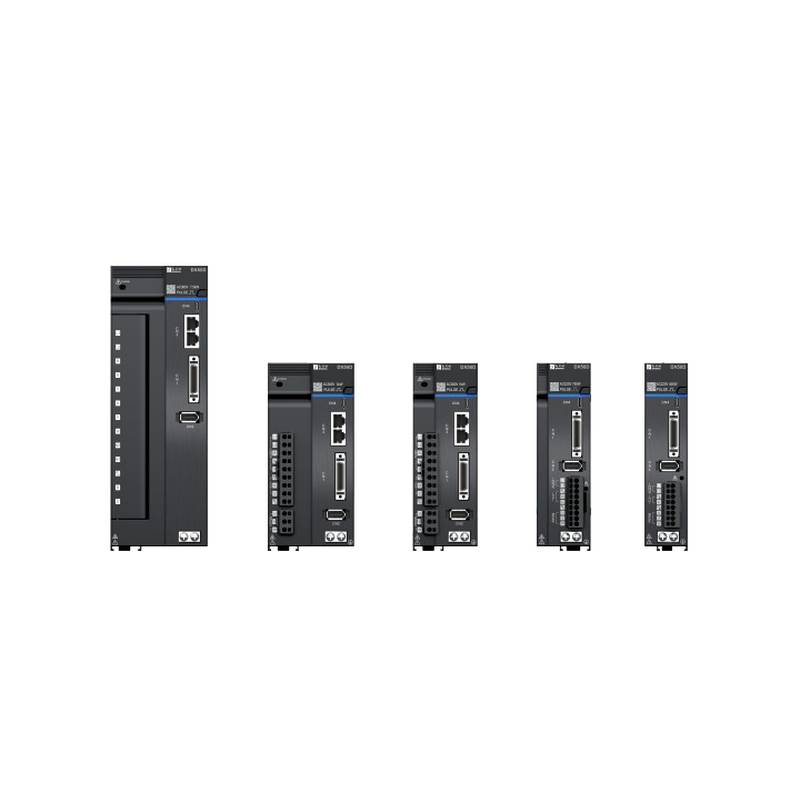

現代的な自動化製造環境では、多様な産業用ワークロードにわたって迅速な動的応答と正確な位置決め精度を実現できる、高性能なモーションコントロールソリューションが求められています。和利時(HollySys)が設計したDX50シリーズサーボドライブは、堅牢なModbus TCP通信プロトコルと高度なパルス指令モードを統合し、多軸ネットワークの連携を合理化します。
産業オートメーションエンジニアは、コンパクトな制御エンクロージャ内でのネットワーク遅延、指令同期エラー、熱放散の制約に関連する課題に頻繁に直面します。HollySys DX50サーボドライバは、高速パルス列入力と信頼性の高いイーサネットベースの診断インターフェースを組み合わせることで、これらの問題に対処します。このデュアルアーキテクチャ設計により、上位の産業用コンピュータを介したリモートパラメータ設定と並行して、リアルタイムのモーション実行が可能になります。内部制御ループは、高帯域幅のデジタル信号処理を利用して整定時間を最小限に抑え、高周波サイクル中の機械的追従誤差を排除します。
技術仕様
シリーズ: DX50シリーズ パルス指令タイプ
出力範囲: 0.2 kW ～ 7.5 kW
通信プロトコル: Modbus TCP
相構成: 単相 200 VAC ～ 240 VAC @ 50Hz/60Hz、単相/三相 200 VAC ～ 240 VAC @ 50Hz/60Hz、三相 380 VAC ～ 480 VAC @ 50Hz/60Hz
エンクロージャ電圧定格: 過電圧カテゴリ III
冷却方式: フレームサイズに応じて自然対流または強制空冷
フレームA 連続出力電流: 1.6 Arms @ 200 VAC
フレームB 連続出力電流: 2.8 Arms @ 200 VAC
フレームC 連続出力電流: 5.5 Arms @ 200 VAC
フレームD 220V 連続出力電流: 7.6 Arms @ 200 VAC
フレームD 220V 最大出力電流: 23 Arms @ 200 VAC
フレームC 380V 連続出力電流: 3.5 Arms @ 380 VAC
フレームC 380V 最大出力電流: 11 Arms @ 380 VAC
フレームD 380V 連続出力電流: 5.4 Arms @ 380 VAC
フレームD 380V 最大出力電流: 14 Arms @ 380 VAC
フレームE 380V 連続出力電流: 8.4 Arms @ 380 VAC
フレームE 380V 最大出力電流: 20 Arms @ 380 VAC
ブレーキ抵抗機能: A/Bフレームは外部サポート、C/D/Eフレームは内蔵および外部サポート
システム統合とハードウェアセットアップ
DX50サーボドライバを導入するには、電磁干渉やグランドループを防ぐために、産業用電気設備の実務に厳格に従う必要があります。すべてのエンコーダフィードバックラインとパルス指令パスにはシールド付きツイストペアケーブルを使用し、シールドはEMCケーブルクランプを介して導電性バックプレーンにしっかりと終端する必要があります。電源配線は、制御キャビネット内で最低200 mmの離隔距離を維持することにより、低電圧制御信号から物理的に分離する必要があります。ドライブシャーシからメイン電気パネルグランドバスへの適切な1点接地により、故障電流の放散が確保され、内部ロジック基準電位が安定します。Modbus TCPを介して複数のドライバをネットワーク化する場合、過酷な工場ノイズ条件下でもパケットの完全性を維持するために、産業用のシールド付きカテゴリ5e以上のイーサネットケーブルが必須です。
信頼性と環境耐久性
産業用導入環境では、電子ハードウェアの耐久性に厳しい要求が課され、熱ストレス、周囲湿度、および空気中の微粒子汚染に対する保護が必要になります。DX50シリーズには、重工業施設で一般的な過渡的なグリッドスパイクに耐えるための堅牢な過電圧カテゴリIII絶縁設計が組み込まれています。熱管理は電力フレームによって異なり、低電力モジュールには効率的な自然対流が使用され、大容量の380Vユニットにはサーモスタット制御の強制空冷ファンが使用されます。統合されたブレーキ抵抗管理により、急減速プロファイル中に生成される回生エネルギーサージからDCバスが保護されます。メンテナンス担当者は、冷却ファンの空気流路を定期的に点検し、ヒートシンクのフィンから蓄積されたほこりを取り除き、局所的な熱シャットダウンイベントを防ぐ必要があります。
選定ガイダンスと代替オプション
適切なDX50モデルを選択するには、連続トルク要求、ピーク負荷サイクル、および利用可能な入力ユーティリティ電圧を慎重に評価する必要があります。単相220V電源に制限される用途の場合、0.2 kW ～ 1.5 kWの範囲のモデルがコンパクトな機械に最適な電力密度を提供します。1.0 kWから7.5 kWまでの出力定格を必要とする高耐久用途では、三相380Vシリーズを使用して線間電流のバランスを取り、配電ケーブルでの熱損失を削減する必要があります。専門的なクロスリファレンスとローカルの在庫状況を求める装置メーカーは、北京众平科技股份有限公司 (Beijing Zhongping Technology)のテクニカルサポートチームを利用して、モデルの選択とハードウェア調達を合理化できます。
よくある質問 (FAQ)
1. DX50サーボドライバの標準的なリードタイムと保証ポリシーは何ですか？標準在庫品は3～5営業日以内に発送され、包括的な12ヶ月の製造元欠陥保証が付いています。
2. 北京众平科技股份有限公司 (Beijing Zhongping Technology)は、これらのドライブの出荷前品質検証を提供していますか？はい、供給されるすべてのユニットは、発送前に厳格な外観および電気的ベンチテストを受けます。
3. DX50シリーズでサポートされている指令モードは何ですか？このドライブは、ネットワークパラメータ監視用のModbus TCP通信と並行して、パルス指令モードをネイティブでサポートしています。
4. 380Vモデルの内部ブレーキ抵抗はどのように構成されていますか？380VシリーズのフレームC、D、およびEには内蔵ブレーキ抵抗が備わっており、外部拡張用の端子が維持されています。
5. DX50ドライバは単相および三相220V電源の両方で動作できますか？特定のフレームサイズは、技術データで指定されているように、柔軟な単相または三相200 VAC ～ 240 VAC入力構成をサポートしています。
6. 過電圧カテゴリIII定格の目的は何ですか？産業用配電ネットワークに通常存在する過渡過電圧を内部絶縁システムが安全に処理できるようにします。
7. Modbus TCP統合は多軸同期にどのように役立ちますか？上位コントローラが標準のイーサネットを介して複数のノード間で同時にドライブパラメータを読み書きできるようにします。
8. DX50の電力スペクトル全体でどのような冷却方法が採用されていますか？小容量ユニットには自然冷却が使用され、高電力フレームには強制空冷ファンが使用されます。
9. 高慣性減速には外部ブレーキ抵抗が必要ですか？回生エネルギーが内部ブレーキ部品の容量を超える場合は、外部抵抗が推奨されます。
10. DX50ドライブのコミッショニングに使用されるソフトウェアツールは何ですか？承認された上位コンピュータデバッグソフトウェアが通信インターフェースを介して接続し、ループの調整とステータスの監視を行います。
