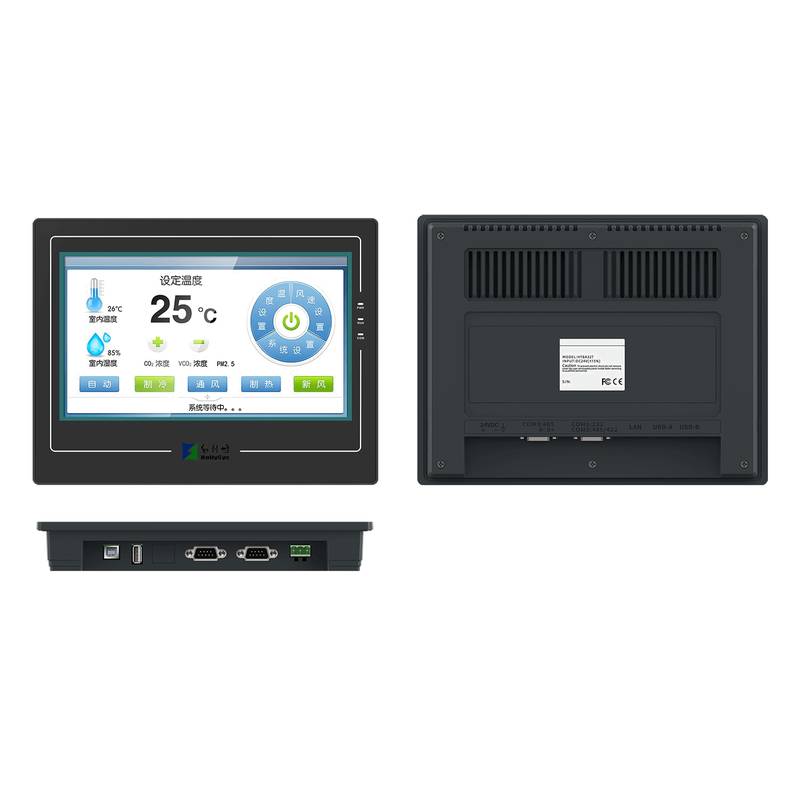

HollySys HT8001 HMI ディスプレイ インダストリアル タッチスクリーン 15インチ

HollySys HT8001 HMIディスプレイ産業用タッチスクリーン15インチは、現代の産業環境に向けて優れた視覚化パフォーマンスを提供します。高解像度ディスプレイと応答性の高いタッチパネルを備え、効率的な操作インタラクションとリアルタイムのデータ監視を実現する産業用オペレーターインターフェースです。北京众平科技股份有限公司 (Beijing Zhongping Technology)は、工場自動化システムへの迅速な統合をサポートするため、現地の純正在庫からこのユニットを供給しています。

現代の産業自動化環境では、周囲の粉塵、オイルミスト、スクリーンの視認性を低下させたりタッチ認識の不具合を引き起こしたりする複雑な照明条件など、標準的なオペレーター端末にとって深刻な課題がしばしば立ちはだかります。HollySys HT8001シリーズ産業用ヒューマン・マシン・インターフェースは、高輝度TFT液晶ディスプレイと非常に堅牢なタッチパネルを組み合わせることで、こうした現場レベルの障害に対処できるように特別に設計されており、現代の機械装置における厳格な視覚的・インタラクティブな要求を満たします。産業用製造設備では、プロセス変数の継続的な監視、即時警報の発報、そして遅延や描画のボトルネックのないシームレスな画面遷移が求められます。これを実現するため、ハードウェアアーキテクチャには組み込み型の低消費電力ARM構造CPU技術が採用されており、システムが複雑なグラフィックの呼び出しを迅速に実行し、大規模なユーザープログラムのストレージスペースを管理できるようになっています。この技術構成により、スタンドアロンおよび小規模な自動化システム向けに、効率的なオンサイトでのデータ収集、数値計算、制御実行が保証されます。オペレーターインターフェースを多様なプログラマブルロジックコントローラやインテリジェント計測器に接続する際、通信の信頼性は依然として重要な要素です。統合されたシリアル通信インターフェースおよびイーサネットポートは、特殊なユーザーランタイムプログラムを必要とせずに直接通信プロトコルをサポートし、工場のフロア全体での高速データ交換とマルチステーションネットワーキングを促進します。さらに、電気制御盤内の物理的な設置制約により、コンパクトなフォームファクタと厳格な環境保護が求められます。フロントパネルは液体の飛沫や空気中の微粒子の侵入に対するIP65保護規格に適合しており、ファンレスの広範囲温度対応サーマル設計により、変動する熱負荷の下でも動作の安定性が維持されます。

技術仕様

ディスプレイサイズ: 15.6 インチ @ アスペクト比 16:9

解像度: 1920 × 1080 @ フルHD

タッチパネル: 4線式高精度タッチパネル

表示色: 1677万色 @ トゥルーカラーLED

バックライトモジュール: LED @ 輝度調整可能

コントラスト比: 700:1 @ 標準動作条件

輝度: 300 cd/㎡ @ 最大設定

メモリ: 128M FLASH + 128M DDR3 @ システム構成

CPU: Cortex A7 1.2GHz デュアルコア @ 処理ユニット

消費電力: 10 W @ 24 VDC 供給

FCC準拠: FCC クラスA @ 電磁両立性

耐電圧: 1000V AC @ 1分間テスト時間

保護等級: IP65 @ フロントパネルのみ

筐体材質: エンジニアリングプラスチック ABS+PC @ 構造ハウジング

電源: DC 12-24V (±15%) @ 入力電圧範囲

シリアルインターフェース: COM1: RS232/422/485 @ 通信ポート

USBダウンロードポート: 該当なし (N/A) @ 直接設定アップロード

Uディスクポート: あり (YES) @ 外部データロギング

イーサネットポート: あり (YES) @ ネットワーク接続

WIFI: 該当なし (N/A) @ ワイヤレスモジュール

4G: 該当なし (N/A) @ セルラーモジュール

動作温度: -20°C ～ 55°C @ 結露なきこと

動作湿度: 5% ～ 95% RH @ 結露なきこと

耐振性: 10 ～ 25 Hz @ 2G、X、Y、Z軸方向各30分

外形寸法: 395 × 257 × 31 mm @ 全体物理サイズ

パネルカット寸法: 383 × 246 mm @ パネル取り付けカットアウト

正味重量: 2.45 kg @ ユニット質量

産業用ヒューマン・マシン・インターフェースの課題とディスプレイのポジショニング

工場フロアの環境では、電子ディスプレイ機器が空気中の汚染物質、湿気、高照度の環境光に継続的にさらされるため、標準的な商業用スクリーンではスクリーンの視認性や触覚の正確性が日常的に損なわれます。HollySys HT8001シリーズ HMIは、変動する照明条件下でも視覚的明瞭性を維持するように設計された産業用ディスプレイ構造により、これらの動作上の危険に対処します。高品質のTFT液晶パネルと耐久性のある4線式高精度タッチ表面を組み合わせることで、ハードウェアは頻繁なオペレーターの操作に耐え、表面の水分や軽微な微粒子の蓄積による誤作動を防ぎます。このポジショニングにより、オペレーターは個別および連続的な製造セットアップ全体で、重要なプロセスパラメータの中断のない視覚的監視を維持できます。

高性能グラフィックス処理とコンフィグレーションのコンパイル

広範な変数レジスタのリアルタイム監視、動的な画面リフレッシュ、複雑なグラフィックレンダリングは、産業用オペレーター端末に重い処理負荷をかけます。HT8001シリーズの内部アーキテクチャには、専用のフラッシュおよびメモリリソースと並行して動作するデュアルコアCortex A7プロセッサが組み込まれており、複雑なグラフィックのコンパイルと実行を加速します。このハードウェア構成により、システムの遅延なしに、迅速な画面切り替え、スムーズなアニメーション描画、および簡易スクリプトプログラムの効率的な処理が可能になります。その結果、エンジニアリングチームは、迅速なデータ収集と制御応答時間を維持しながら、複雑な制御ロジックと大規模なユーザープログラム容量をデバイス上で直接実装できます。

マルチプロトコル通信インターフェースと産業用相互接続性

オペレーターパネルを多様なプログラマブルロジックコントローラ、インバータ（可変周波数ドライブ）、スマートメーターと接続する際、制御盤内ではプロトコルの非互換性や物理的なポートの制限がしばしば生じます。HT8001シリーズは、構成可能なRS232、RS422、RS485シリアルインターフェースに加え、該当モデルでは標準のイーサネットポートを備えた複数の物理通信層を搭載することで、これらの統合のハードルを克服します。このハードウェアの柔軟性により、カスタム通信ドライバや特殊なランタイム変換ソフトウェアを必要とせず、さまざまなコントローラブランドとの直接データ伝送が可能になります。このような接続性により、システム統合アーキテクチャが合理化され、分散型オートメーションセル全体で信頼性の高いマルチマスターデータ交換経路が確立されます。

フロントパネルIP65保護とエンクロージャ統合

重工業環境に配置された制御盤は、内部の電子機器を脅かす液体の飛沫、物理的振動、電気的ノイズに継続的にさらされます。HT8001シリーズのフロントベゼルは、キャビネットのカットアウトに正しく取り付けることでIP65の侵入保護等級を達成し、ディスプレイの周囲を密封して水分や粉塵の侵入を防ぎます。コンパクトな取り付け奥行きは、低い消費電力プロファイルおよび設計されたABSプラスチックとPCのハウジング材料と相まって、密閉エンクロージャ内の熱の蓄積を最小限に抑えます。これらの物理的属性が一体となって、平均故障間隔（MTBF）を延ばし、システムの可用性を保護し、OEM（相手先ブランド製造業者）の継続的なメンテナンス介入を削減します。

選定ガイダンスと代替オプション

適切なHMIモデルの選択は、物理的なパネル寸法、必要な通信ポート、およびシステム設計パラメータで指定された環境評価基準によって異なります。より幅広いHT8001製品ファミリーには、4.3インチから15.6インチまでの多様なディスプレイサイズが含まれており、「HT8432T」、「HT8732T」、「HT8A32T」、「HT8421TE」、「HT8701TE」などのオプションが、さまざまな解像度、メモリ割り当て、イーサネット機能を提供して、特定のアプリケーションの規模に適合します。北京众平科技股份有限公司 (Beijing Zhongping Technology)は、エンジニアリングチームがクロスリファレンス選定を行い、進行中のオートメーションプロジェクトに向けた一致するハードウェアの代替品を調達できるよう、専門的な技術支援と地域別の在庫サポートを提供します。

よくある質問 (FAQ)

1. HT8001産業用タッチスクリーンに電力を供給するために必要な標準入力電圧範囲はどのくらいですか？

本ユニットは、プラスマイナス15%の許容誤差を持つDC 12～24Vの直流電源で動作します。

2. ディスプレイのフロントベゼルは、特定の液体および粉塵保護規格に適合していますか？

はい、付属の取付ガスケットとハードウェアを使用して正しく取り付けた場合、フロントパネルはIP65の保護等級を達成します。

3. HT8001シリーズのハードウェア構成内部で使用されているコアプロセッサアーキテクチャは何ですか？

本ユニットは、特定のモデルバリエーションに応じて最大1.2GHzの速度で動作するCortex A7デュアルコアプロセッサによって駆動されます。

4. このヒューマン・マシン・インターフェースは、特殊なスクリプトなしでプログラマブルロジックコントローラと直接通信できますか？

はい、システムはさまざまなPLCとの直接通信プロトコルをサポートしており、コントローラ側で複雑なカスタムプログラムを実行することなくデータ転送が可能です。

5. このHMI用の画面を開発するために使用されるプログラミングおよび設定ソフトウェアは何ですか？

本デバイスは、シミュレーション実行、マクロ命令、およびスマートレシピ管理機能を容易にする専用の設定ソフトウェアパッケージをサポートしています。

6. ディスプレイアセンブリに統合されているタッチパネル技術の種類は何ですか？

本ユニットには、産業環境での信頼性の高いタクト入力用に設計された、耐久性のある4線式高精度アナログ抵抗膜方式タッチパネルが組み込まれています。

7. スペースに制限のあるパネル向けに、同じ製品シリーズ内で代替の画面サイズは用意されていますか？

はい、本シリーズには、コンパクトな4.3インチバリエーションから、さまざまな取付カットアウトを備えた大型の15.6インチディスプレイまで、複数のパネル寸法が含まれています。

8. 外部データロギングおよび周辺機器接続用に、物理的に利用可能な通信ポートは何ですか？

正確なモデルコードに応じて、ハードウェアには統合型シリアルCOMポート、UディスクUSBポート、およびイーサネットインターフェースが備わっています。

9. 空調設備のないエンクロージャに安全に配置するための一般的な動作温度範囲はどのくらいですか？

本ユニットは、非凍結条件下において、マイナス20度から55度摂氏の周囲温度範囲内で信頼性高く機能します。

10. エンジニアリングチームは、クロスリファレンスサポートを取得したり、交換用の地域別在庫状況を確認したりするにはどうすればよいですか？

北京众平科技股份有限公司 (Beijing Zhongping Technology)は、専門的な技術コンサルティング、クロスリファレンスサービス、およびローカライズされた純正部品の供給サポートを提供しています。
