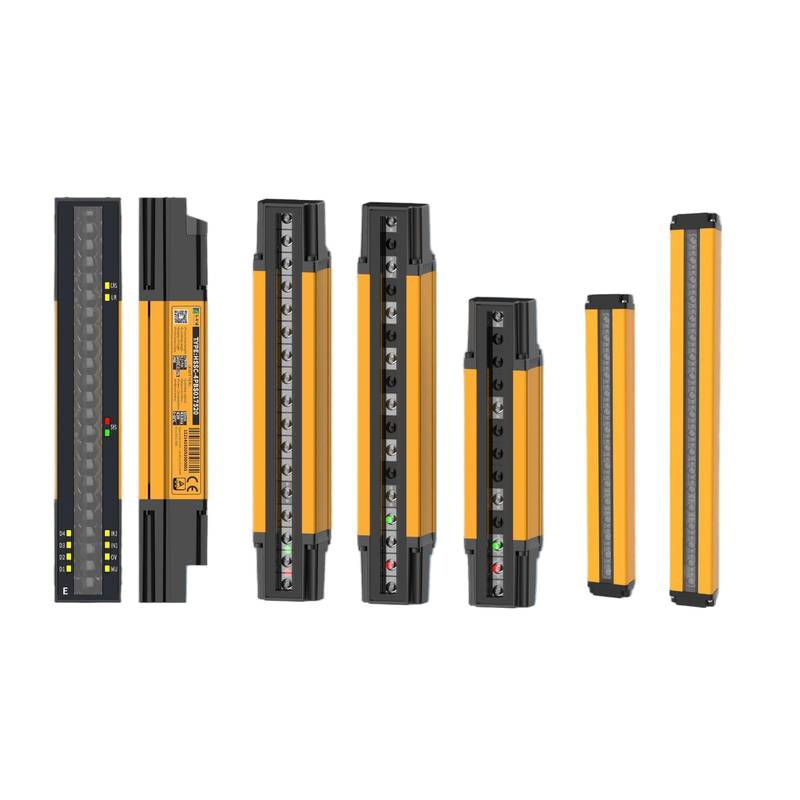

HollySys 安全ライトカーテン（セーフティインターロック付き）

高リスクのプロセス環境における産業用機能安全の展開では、壊滅的な故障リスクを軽減するために、厳格なハードウェア診断と決定論的な応答アーキテクチャが求められます。北京众平科技股份有限公司（Beijing Zhongping Technology）は、既存の安全計装システムへのシームレスな統合向けに設計された認証済み安全オートメーションコンポーネントを提供することで、この厳格な規格をサポートします。HollySys安全ライトカーテン（安全インターロック・スイッチ付き）は、危険な機械ゾーンに対して堅牢なペリメータ保護とインターロック検証を提供します。

現代の製造フロアは、光学的位置ずれ、高出力VFD（可変周波数ドライブ）からの電磁干渉、および安全コンタクタの機械的摩耗に関する永続的な課題に直面しています。HollySysの安全アーキテクチャは、同期赤外線ビームスキャンと、内部のクロス故障検出ロジックによって監視されるデュアルチャネル安全出力を通じて、これらの変数に対処します。統合された安全インターロック・スイッチは、物理的なゲート監視を強制し、すべての保護囲いがしっかりとロックされるまで危険な動作を開始できないようにします。

技術仕様

安全度水準: SIL3 @ IEC 61508

パフォーマンスレベル: PL e @ ISO 13849-1

応答時間: 15.0 ms @ 標準範囲

動作電圧: 24 VDC ± 10% @ 最大負荷

消費電流: 500 mA @ 24 VDC

エンクロージャー定格: IP65 @ IEC 60529

動作温度: -10°C - 55°C @ 結露なきこと

安全出力タイプ: PNPソリッドステート デュアルチャネル @ 0.5 A

インターロック接点定格: 3 A @ 250 VAC

インターロック作動力: 15 N @ 最小ロック係合

検出能力: 14.0 ms @ フィンガー保護モード

光学的同期: 赤外線LED @ 850 nm 波長

ケーブル接続: M12 8ピン ユーロファスト（Eurofast） @ シールド付きツイストペア

MTBF（平均故障間隔）: 100,000 時間 @ 40°C 動作周囲温度

システム統合とハードウェア設定

安全ライトカーテンとインターロック・スイッチの適切なハードウェア設置には、誤作動を防ぐために、物理的な位置合わせガイドラインとシールドプロトコルを厳格に遵守する必要があります。レシーバーおよびエミッタユニットは、振動ストレス下で光軸の許容差を0.5度以内に維持するために、調整可能なブラケットを使用して剛性のある構造プロファイルにマウントする必要があります。M12シールド付き航空用コネクタが主制御線を終端し、その際、全体の編組シールドは、グランドループを排除するために低インピーダンスの金属クランプを介して制御盤のグランドプレートに直接ボンディングされる必要があります。

信号伝送には、専用の安全リレーまたは安全プログラマブルロジックソルバーの入力にルーティングされた、相補型デュアルチャネルPNPトランジスタ出力を使用します。安全インターロック・スイッチは、機械式アクチュエータの状態を継続的に検証するために、冗長回路構成で配線された強制ガイド接点を使用します。配線中は、誘導された過渡電磁パルスを抑制するために、低電圧の安全信号ケーブルと高電圧のモーター電源線の間に最低300 mmの物理的距離を維持してください。電源ラインは、論理回路への危険な故障電圧の伝播を防ぐために、IEC 60364-4-41に準拠した絶縁型超低電圧ソースから供給される必要があります。

信頼性と環境耐久性

産業用オートメーションインフラストラクチャには、浮遊粒子、湿気の結露、熱的変動などの過酷な周囲変数に対する長期的な動作寿命と構造的レジリエンスが求められます。安全ライトカーテンの押し出しアルミニウム製ハウジングは、化学処理および自動車組立ラインにおける耐食性を提供する陽極酸化表面処理を備えています。光学レンズは、日常のメンテナンス中の粉塵の蓄積や軽微な機械的衝撃による光透過率の低下を防ぐため、耐スクラッチ性ポリマーでコーティングされています。

内部電子機器には、重工業施設で一般的な導電性湿度や腐食性ガスへの曝露からプリント基板を保護するために、コンフォーマルコーティングが施されます。熱管理は構造シャーシを通した受動的な放熱に依存し、-10°C〜55°Cの指定された動作範囲全体にわたって安定した半導体接合部温度を維持します。体系的な自己診断ルーチンが内部プロセッサアーキテクチャ内で継続的に実行され、光路の信号強度と内部スイッチング状態の整合性を20.0 msごとにチェックして、故障の透明性を確保し、潜在的なハードウェアの故障を防ぎます。

選定ガイダンスと代替オプション

適切な安全構成の選択には、危険カテゴリの分類、停止時間の計算、および保護された機械ゾーンの物理的アクセス寸法の評価が含まれます。北京众平科技股份有限公司（Beijing Zhongping Technology）は、多様な産業用オートメーション要件に対して包括的な技術サポートと在庫の可用性を提供し、エンジニアリングチームが最適な安全センサーの解像度とインターロック作動タイプを選択できるよう支援します。高解像度の指検出を必要とするアプリケーションでは14.0 mmのビームピッチモデルを使用し、スパンを拡大したペリメータ保護では30.0 mmまたは40.0 mmのビームピッチバリアントを採用します。

空間的制約によりペリメータライトカーテンの設置ができない場合は、安全レーザースキャナーや磁気安全インターロック・スイッチなどの代替構成を保護スキームに統合できます。エンジニアは、選択した安全センサーの応答時間が機械の停止距離と組み合わせて、ISO 13855で規定されている最小安全距離の数式を満たしていることを確認する必要があります。プラントのアップグレードや新しいOEM機械の構築に向けて、クロスリファレンスの選択、安全距離の計算、およびハードウェアの互換性評価を支援するための地元の技術スペシャリストを利用できます。

よくある質問（FAQ）

1. この安全ライトカーテンモデルの標準的な納期と在庫の可用性はどのようになっていますか？

北京众平科技股份有限公司（Beijing Zhongping Technology）は、標準的な安全ライトカーテンおよびインターロック・スイッチのバリアントの地域在庫を維持しており、注文確認後通常24〜48時間以内に発送されます。

2. ハードウェアの購入には、標準的なメーカー保証が含まれていますか？

提供されるすべての安全コンポーネントは、通常の産業用動作条件における構造的または製造上の欠陥をカバーする、包括的な12ヶ月間の品質保証によって裏付けられています。

3. 安全ライトカーテンはどのようにしてSIL3機能安全コンプライアンスを達成していますか？

コンプライアンスは、冗長なデュアルチャネルソリッドステート出力アーキテクチャと、20.0 ms以内に単一ポイントの障害を検出する継続的な内部診断パルステストの組み合わせによって達成されます。

4. メンテナンスや位置合わせの目的で、安全インターロック・スイッチをバイパスすることはできますか？

安全インターロック・スイッチのバイパスは、認証されたミューティングロジックアーキテクチャ内で制限されたキースイッチセレクターを使用する管理された管理者用オーバーライドモードを通じて実行されない限り、機能安全規格に違反します。

5. レシーバーユニットと安全コントローラ間の最大許容ケーブル長はどれくらいですか？

ケーブルが指定された静電容量の制限を満たし、信号減衰を防ぐために適切に接地された全体シールド付きツイストペア設計を利用している場合、最大ケーブル長は50メートルです。

6. 日常のメンテナンスルーチン中に、光学レンズの汚染はどのように清掃すべきですか？

レンズは、イソプロピルアルコールで湿らせた帯電防止性の非研磨性マイクロファイバークロスを使用して優しく拭き取る必要があります。表面の傷を防ぐため、研磨剤入りのクリーナーや乾いた布は避けてください。

7. 機械の動作中に光学的位置合わせが乱れた場合、安全出力はどうなりますか？

位置合わせが許容閾値を超えて低下した場合、内部レシーバーは両方の安全出力チャンネルを直ちにオープン状態に移行させ、危険な機械アクチュエータへの電源を遮断します。

8. この安全センサーの動作パラメータを構成するためにプログラミングソフトウェアは必要ですか？

標準モデルはソフトウェアツールを必要とせずハードワイヤードのピン構成で動作しますが、高度なミューティングおよびブランキング機能には特定の構成ジャンパーまたは指定されたパラメータモジュールが必要です。
