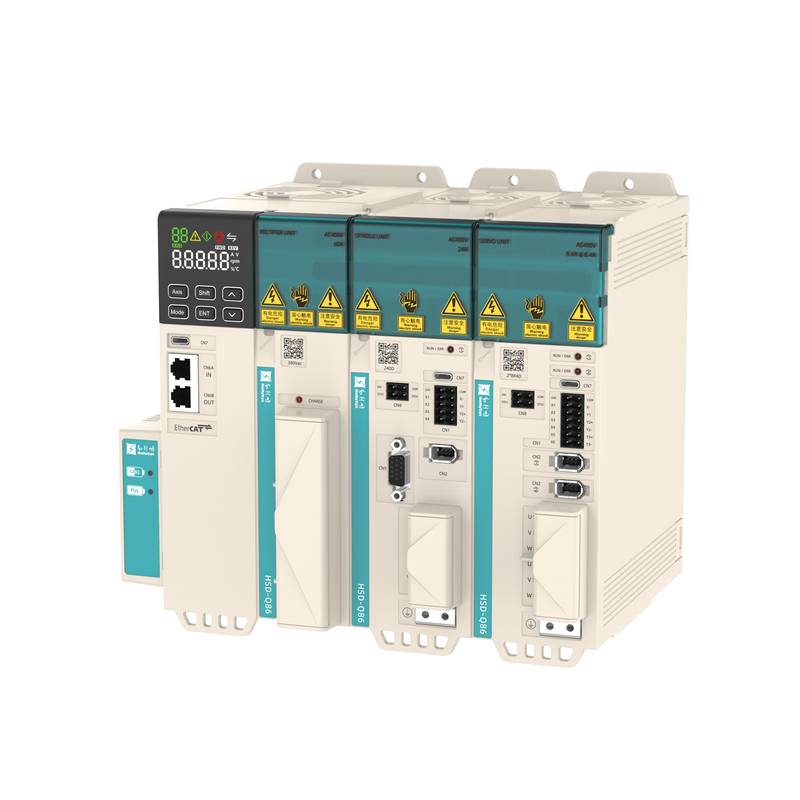

HollySys HS Q86 サーボシステム モーターコントロールセンター DCバス

高度な産業用自動化向けに設計されたHollySys HS Q86多軸サーボプラットフォームは、共有DCバスアーキテクチャにより高密度なモーター制御を実現します。このシステムは、高速機械向けに制御盤のフットスペースとエネルギー配分を最適化します。

産業用多軸自動化システムには、熱スロットリングや生産停止を防ぐため、高い動特性と信頼性に優れた電源管理が求められます。HS Q86シリーズは、2軸共有処理チップと高速100 Mbps産業用フィールドバスを採用し、複雑な機械連動全体でモーションプロファイルの高精度な同期を実現します。堅牢な共通DCバス構成を備えており、回生ブレーキエネルギーを内部で回収するため、CNC工作機械や高速ピックアンドプレースロボットなどの多軸セットアップにおける総消費電力を削減します。パネルビルダーは、高い電力密度と簡素化されたデイジーチェーン配線構成の恩恵を受け、狭小な制御盤内での設置フットプリントを最小限に抑えることができます。

技術仕様

シリーズ：HS-Q86 多軸サーボプラットフォーム

Model: HSD-Q86-3R8D

定格入力電圧：三相 380 VAC @ 50 Hz / 60 Hz

定格出力電流：3.8 A @ 周囲温度 40°C

ピーク出力電流：11.4 A @ 3秒過負荷

Model: HSD-Q86-6ROD

定格入力電圧：三相 380 VAC @ 50 Hz / 60 Hz

定格出力電流：6.0 A @ 周囲温度 40°C

ピーク出力電流：18.0 A @ 3秒過負荷

Model: HSD-Q86-8R4D

定格入力電圧：三相 380 VAC @ 50 Hz / 60 Hz

定格出力電流：8.4 A @ 周囲温度 40°C

ピーク出力電流：25.2 A @ 3秒過負荷

Model: HSD-Q86-110D

定格入力電圧：三相 380 VAC @ 50 Hz / 60 Hz

定格出力電流：11.0 A @ 周囲温度 40°C

ピーク出力電流：27.5 A @ 3秒過負荷

Model: HSD-Q86-170D

定格入力電圧：三相 380 VAC @ 50 Hz / 60 Hz

定格出力電流：17.0 A @ 周囲温度 40°C

ピーク出力電流：42.5 A @ 3秒過負荷

Model: HSD-Q86-240D

定格入力電圧：三相 380 VAC @ 50 Hz / 60 Hz

定格出力電流：24.0 A @ 周囲温度 40°C

ピーク出力電流：60.0 A @ 周囲温度 40°C

バス通信：100 Mbps 高速産業用バス @ リアルタイム同期

エンコーダーバッテリー：充電式内蔵セル @ メンテナンスフリー稼働

システム統合とハードウェアのセットアップ

高周波スイッチング環境において信号の整合性を維持するためには、適切な配線と接地（アース）の実施が不可欠です。電磁干渉を軽減するため、すべてのモーター電源およびエンコーダーフィードバック接続にはシールド付きツイストペアケーブルを使用する必要があります。共通DCバスの端子には、接続されるすべてのインバーターモジュールの累積ピーク電流に対応する低インピーダンスの銅製バスバーが必要です。グラウンドループを排除するため、低周波スター接地構成を使用して、システムの中央接地線を制御盤のバックプレートにしっかりと接続してください。高速産業用バスネットワークでのクロストークを防ぐため、盤のレイアウトでは高電圧の電源線と低電圧の通信ケーブルを少なくとも100 mm離す必要があります。

信頼性と環境耐久性

ハードウェアアーキテクチャは、外部の高メンテナンスな冷却フィルターに頼ることなく放熱を最適化するように設計された、頑丈な金属製シャーシに収容されています。内部回路基板に適用されたコンフォーマルコーティングにより、過酷な製造工場における湿気の結露や導電性粉塵の蓄積を防ぎます。統合されたエンコーダーバッテリー管理システムには充電式セルが使用されており、定期的な機械メンテナンス時の手動によるバッテリー交換作業が不要になります。パワーモジュールに埋め込まれた温度センサーは、周囲温度が安全な動作限界を超えた場合にフォールドバック保護アルゴリズムを有効にし、平均故障間隔（MTBF）の優れた指標を確保します。

選定ガイドと代替オプション

適切なドライブ定格を選択するには、連続実効（rms）トルク要件と過渡的なピーク加速要求を慎重に分析する必要があります。極端な周期的負荷を伴うアプリケーションの場合、エンジニアはHSD-Q86-170DやHSD-Q86-240Dユニットなどの、より高い熱的余裕を持つモデルを評価する必要があります。標準構成において、レトロフィット用のクロスリファレンスやローカルの在庫サポートが必要な場合、Beijing Zhongping Technologyは、サプライチェーンの効率化に向けた包括的なエンジニアリングサポートおよび直接のコンポーネントマッチングサービスを提供します。

よくある質問（FAQ）

1. HS Q86サーボプラットフォームの標準的なリードタイムと保証ポリシーは何ですか？標準在庫品は3〜5営業日以内に出荷され、材料および製造上の欠陥をカバーする包括的な12ヶ月の工場保証が付いています。

2. Beijing Zhongping Technologyは、初期のドライブパラメータ設定に対する技術サポートを提供していますか？はい、バスの設定、チューニングソフトウェアのセットアップ、初期起動診断をサポートするために、現地でのアプリケーションエンジニアリングサポートをご利用いただけます。

3. HS Q86シリーズにおける共通DCバスアーキテクチャの主な利点は何ですか？共有バス構成により、多軸ドライブ間で回生ブレーキエネルギーを動的に共有できるため、総エネルギー消費量が削減され、外部ブレーキ抵抗器の要件が軽減されます。

4. 高速産業用バスは他社製PLCコントローラーと統合できますか？このプラットフォームは、HollySysマスターコントローラー向けに最適化された専用の100 Mbps高速産業用バスプロトコルに依存しており、決定的（デターミニスティック）なモーション同期を保証します。

5. 絶対位置決めにはどのようなエンコーダーバッテリーのメンテナンスが必要ですか？システムは通常の機械稼働中にトリクル充電を行う自己充電式内蔵バッテリー回路を使用しており、手動でのバッテリー交換を必要とせずにデータの損失を防ぎます。

6. 2軸共有チップ設計は、どのように動作性能を向上させますか？処理タスクを2軸共有シリコンに統合することで、軸間の通信レイテンシが短縮され、より緻密な補間とより高速なサーボループ実行時間が実現します。

7. これらのドライブの環境動作温度の限界はどのくらいですか？自然対流のための適切な垂直方向のクリアランスを確保して設置した場合、ドライブは0°C〜50°Cの周囲温度範囲内で確実に対象動作します。

8. エンジニアは、密閉された制御盤内の熱管理にどのように対処すべきですか？設置者は、内部の総発熱量を計算し、最適な寿命を維持するために、盤内の周囲温度を40°C未満に保つための補助冷却ファンまたはエアコンを備え付ける必要があります。
