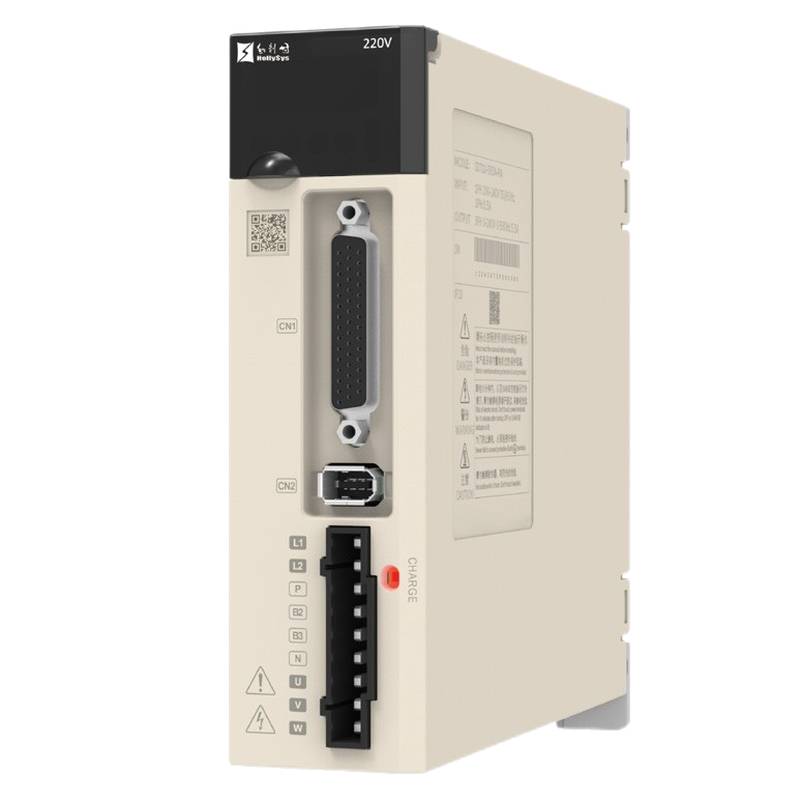

HollySys HS Q71 ブラシレスサーボモータ可変速ドライブ

HollySys HS Q71 ブラシレスサーボモーター可変速ドライブは、要求の厳しい自動化タスクに向けて高周波応答とコンパクトな熱効率を提供します。高度な負荷慣性同定機能を備えており、軌跡追従性の最適化と低速機械動作の安定化を実現します。産業オートメーションの専門家は、北京众平科技股份有限公司（Beijing Zhongping Technology）を通じてこの信頼性の高いコンポーネントを調達でき、スムーズな現地統合が保証されます。

現代の自動化機械では、機械共振や熱オーバーロードを発生させることなく急激な負荷変動に対処しながら、サブミリ秒の制御ループを維持できるドライブシステムが求められています。HollySys HS Q71 ブラシレスサーボモーター可変速ドライブは、3.0 kHzの応答周波数を備えたハードウェアアーキテクチャにより、これらの高性能要件に対応します。リアルタイムの速度オブザーバと自動負荷慣性同定アルゴリズムを統合することで、アグレッシブな多軸動作中の機械的負荷の変化に応じて、内部のPIDゲインを動的に調整します。EtherCAT、CANopen、RS-485などの高速フィールドバスインターフェースにより決定論的な多軸同期が確保され、17ビットおよび23ビットの絶対値エンコーダのネイティブサポートにより、卓越した位置決めフィードバック分解能が実現します。さらに、最適化された構造設計により、5R5などの一部のモデルでは従来世代と比較して設置面積が最大30%削減され、スペースの限られた制御盤にも無理なく収まります。

技術仕様

プロダクトシリーズ: HollySys HS Q71 可変速ドライブ

応答周波数: 3.0 kHz @ 電流ループ

エンコーダ互換性: 17ビットおよび23ビット絶対値エンコーダ @ デジタルフィードバック

通信プロトコル: EtherCAT、CANopen、RS-485 @ フィールドバス層

HSD-Q71-1R8A 入力電圧: 単相 220 VAC @ 50/60 Hz

HSD-Q71-1R8A 定格電流: 1.8 A @ 連続負荷

HSD-Q71-1R8A ピーク電流: 6.3 A @ 瞬間加速

HSD-Q71-3R3A 入力電圧: 単相 220 VAC @ 50/60 Hz

HSD-Q71-3R3A 定格電流: 3.3 A @ 連続負荷

HSD-Q71-3R3A ピーク電流: 11.6 A @ 瞬間加速

HSD-Q71-5R5A 入力電圧: 単相 / 三相 220 VAC @ 50/60 Hz

HSD-Q71-5R5A 定格電流: 5.5 A @ 連続負荷

HSD-Q71-5R5A ピーク電流: 16.5 A @ 瞬間加速

HSD-Q71-7R6A 入力電圧: 単相 / 三相 220 VAC @ 50/60 Hz

HSD-Q71-7R6A 定格電流: 7.6 A @ 連続負荷

HSD-Q71-7R6A ピーク電流: 22.8 A @ 瞬間加速

HSD-Q71-9R5A 入力電圧: 三相 220 VAC @ 50/60 Hz

HSD-Q71-9R5A 定格電流: 9.5 A @ 連続負荷

HSD-Q71-9R5A ピーク電流: 23.8 A @ 瞬間加速

HSD-Q71-3R8D 入力電圧: 三相 400 VAC @ 50/60 Hz

HSD-Q71-3R8D 定格電流: 3.8 A @ 連続負荷

HSD-Q71-3R8D ピーク電流: 11.4 A @ 瞬間加速

プログラミングインターフェース: USBポート @ PCソフトウェア接続

システム統合とハードウェアのセットアップ

可変速ドライブの適切な物理的設置には、産業環境内での高周波電磁干渉を軽減するため、シールドおよび接地ガイドラインの厳格な遵守が必要です。二重シールドされたツイストペア銅導体を使用してモーター電源ケーブルを配線し、EMCケーブルクランプを使用して外側の編組が導電性サブパネルに360度の低インピーダンスで確実に接続されるようにします。クロスストークやスプリアスフィードバック信号を防ぐため、低電圧のデジタル信号線およびエンコーダ信号線は、大電流の電源ケーブルから200 mm以上の距離を離して配線してください。システムのグランドを専用の低抵抗銅母線に終端し、コントローラ、ドライブシャーシ、モーターフレーム間のグランドループを排除するためにスター結線の接地レイアウトを維持します。EtherCATリンク用のシールド付きRJ45コネクタを介して産業用ネットワークケーブルを接続し、ネットワークトポロジがノード間の推奨最大セグメント長である100メートルに従っていることを確認します。

信頼性と環境耐久性

過酷な産業現場での連続稼働向けに設計されており、外部フィルターのメンテナンスを必要とせずに内部熱を効果的に放散する熱管理戦略が組み込まれています。ドライブハウジングは、0°Cから55°Cの周囲動作温度に対応し、結露しない状態で最大90%の相対湿度許容差を持つ頑丈な素材で作られています。内部のプリント基板には、導電性の粉塵、化学ミスト、腐食性蒸気の浸入に対するコンフォーマルコーティング保護が施されています。アクティブな熱監視により、高負荷の周期的動作時におけるパワースイッチングトランジスタの過熱故障が防止されます。指定された環境閾値内で維持された場合、平均故障間隔（MTBF）は100,000時間の連続稼働時間を超えます。

選定ガイダンスと代替オプション

適切な可変速ドライブモデルの選定には、連続トルク要求、ピーク加速要件、および入力供給電圧の慎重な評価が必要です。コンパクトな機械フレームにおける単相 220 VAC入力の場合、HSD-Q71-1R8AおよびHSD-Q71-3R3Aモデルが最適な電力密度を提供します。より大きなトルク過渡現象を必要とするアプリケーションではHSD-Q71-7R6AやHSD-Q71-9R5Aなどのユニットを活用でき、産業用400 VAC機械ではHSD-Q71-3R8Dバリアントが直接的なメリットをもたらします。クロスリファレンスの検証、代替サイジング、または即座の現地在庫状況を求める技術チームは、北京众平科技股份有限公司（Beijing Zhongping Technology）に相談して専門的なエンジニアリングサポートを受けることができます。

よくある質問 (FAQ)

1. このサーボドライブの在庫注文に対する標準的なリードタイムと納品スケジュールは何ですか？

標準構成品は地域ごとの在庫として維持されており、支払い確認後2〜3営業日以内の受注処理と出荷が可能です。

2. この産業用オートメーションコンポーネントにはどのような商業的保証が適用されますか？

すべてのユニットには、購入日から起算して、材料の欠陥および内部ハードウェアの故障をカバーする包括的な12ヶ月のメーカー保証が付帯しています。

3. 3.0 kHzの応答周波数は、高速モーションコントロールループにどのようなメリットをもたらしますか？

応答帯域幅が広くなると、電流ループの整定時間が短縮され、複雑な多軸補間における追従誤差のより迅速な補正と、よりシャープな輪郭制御性能が可能になります。

4. このドライブハードウェアでは、どの通信プロトコルがネイティブでサポートされていますか？

このユニットは、EtherCAT、CANopen、RS-485シリアル通信を含む高速産業用フィールドバス規格をネイティブでサポートしています。

5. このドライブは高分解能の絶対値エンコーダとインターフェースできますか？

はい、制御ボードは、正確な位置決めの精度を実現するために、17ビットおよび23ビットの両方の絶対値エンコーダフィードバックデバイスと完全に互換性があります。

6. パラメータの設定とチューニングにはどのようなソフトウェアインターフェースが使用されますか？

試運転とパラメータ調整は、メーカーの設定ユーティリティを実行するホストPCにドライブを直接接続する専用のUSB接続を介して行われます。

7. 内部の負荷慣性同定機能はどのように動作しますか？

ファームウェアはモーターシャフトを介して自動化されたテスト励振信号を実行し、機械システムの共振と総反射慣性を計算して、内部制御パラメータを自動的に更新します。

8. モデルのラインナップ全体で、どのような電気的入力オプション利用できますか？

このシリーズは、選択された特定の電力階層に応じて、単相 220 VAC、単相/三相 220 VAC、および三相 400 VAC入力をサポートしています。

9. 従来のドライブ世代と比較して、物理的な寸法の縮小はありますか？

ハードウェアの再構築により、5R5モデルバリアントなどの特定のユニットの物理的容積が最大30%削減されています。

10. 長期的な稼働信頼性のために推奨される予防保全の手順は何ですか？

日常的なメンテナンスには、端子ねじのトルク値を毎年点検すること、冷却用の通気経路を確認すること、およびケーブルシールドの接地クランプがしっかりと締まっており酸化がないことを確認することが含まれます。
