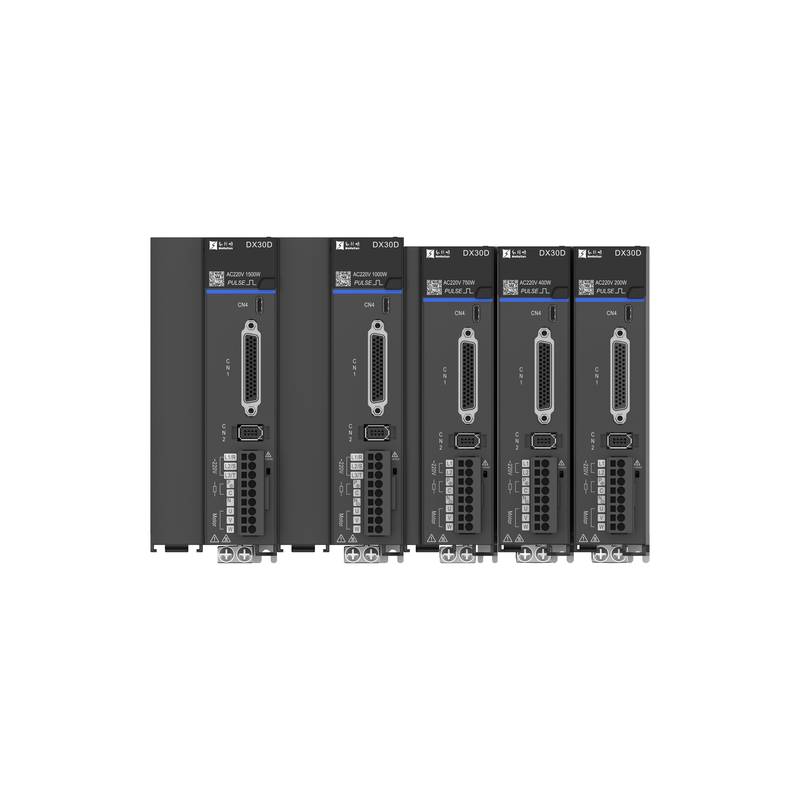

中小功率産業オートメーション向けに設計されたHollySys DX30パルス式サーボモータドライブは、多様な機械装置において正確なモーションコントロールを実現します。統合されたRS485 Modbus通信プロトコルを備えたこの信頼性の高いドライブにより、上位コントローラを介したシームレスなマルチ軸ネットワーク構成とマルチユニットの同期が可能になります。
200 Wから1.5 kWの電力範囲で動作するDX30サーボドライブは、堅牢な熱管理と柔軟なフレーム構造により、要求の厳しいファクトリーオートメーションの要件に対応します。産業用エンジニアは、高速生産環境において、安定したモータトルク出力、正確な速度制御、および信頼性の高いマルチ軸バス通信に関する課題に頻繁に直面します。DX30シリーズは、高性能な信号処理ハードウェアとRS485物理層上の標準Modbus RTU通信プロトコルを利用することで、これらのエンジニアリング上のハードルを解決します。このアーキテクチャにより、コントロールキャビネットは、パケットロスやコマンドの遅延なしに、動作パラメータの監視、リアルタイムのチューニング調整の実行、および同期されたマルチ軸プロファイルの指令を行うことができます。互換性のあるACサーボモータとペアリングすることで、ドライブは最適な電流ループ帯域幅を維持し、低速時のトルクリップルを最小限に抑え、迅速なポイント間割出し動作中に高速な過渡応答を実現します。
技術仕様
電力範囲: 200 W ～ 1.5 kW @ 220 VAC
入力電圧: 単相 200 VAC ～ 240 VAC @ 50 Hz / 60 Hz
モデル DX30D-S2-020-P 電力: 200 W @ 220 VAC
モデル DX30D-S2-040-P 電力: 400 W @ 220 VAC
モデル DX30D-S2-075-P 電力: 750 W @ 220 VAC
モデル DX30D-T2-100-P 電力: 1000 W @ 220 VAC
モデル DX30D-T2-150-P 電力: 1500 W @ 220 VAC
最大モータ容量 DX30D-S2-020-P: 200 W @ 220 VAC
最大モータ容量 DX30D-S2-040-P: 400 W @ 220 VAC
最大モータ容量 DX30D-S2-075-P: 750 W @ 220 VAC
最大モータ容量 DX30D-T2-100-P: 1300 W @ 220 VAC
最大モータ容量 DX30D-T2-150-P: 1800 W @ 220 VAC
連続入力電流 DX30D-S2-020-P: 2.2 Arms @ 220 VAC
連続入力電流 DX30D-S2-040-P: 4.8 Arms @ 220 VAC
連続入力電流 DX30D-S2-075-P: 7.6 Arms @ 220 VAC
連続入力電流 DX30D-T2-100-P: 10.0 Arms @ 単相 220 VAC
連続入力電流 DX30D-T2-150-P: 14.2 Arms @ 単相 220 VAC
連続出力電流 DX30D-S2-020-P: 1.4 Arms @ 220 VAC
連続出力電流 DX30D-S2-040-P: 2.5 Arms @ 220 VAC
連続出力電流 DX30D-S2-075-P: 4.6 Arms @ 220 VAC
連続出力電流 DX30D-T2-100-P: 6.9 Arms @ 220 VAC
連続出力電流 DX30D-T2-150-P: 9.0 Arms @ 220 VAC
最大出力電流 DX30D-S2-020-P: 4.2 Arms @ 220 VAC
最大出力電流 DX30D-S2-040-P: 7.5 Arms @ 220 VAC
最大出力電流 DX30D-S2-075-P: 13.34 Arms @ 220 VAC
最大出力電流 DX30D-T2-100-P: 21.0 Arms @ 220 VAC
最大出力電流 DX30D-T2-150-P: 26.5 Arms @ 220 VAC
制御電源: 共有バス電力抽出 @ 220 VAC
外部ブレーキ抵抗最小値 DX30D-S2-020-P: 40 オーム @ 220 VAC
外部ブレーキ抵抗最小値 DX30D-S2-040-P: 40 オーム @ 220 VAC
外部ブレーキ抵抗最小値 DX30D-S2-075-P: 40 オーム @ 220 VAC
外部ブレーキ抵抗最小値 DX30D-T2-100-P: 20 オーム @ 220 VAC
外部ブレーキ抵抗最小値 DX30D-T2-150-P: 15 オーム @ 220 VAC
ブレーキ抵抗サポート: 外部のみ（内部抵抗なし）
冷却方式 DX30D-S2-020-P ～ DX30D-S2-075-P: 周囲温度による自然対流
冷却方式 DX30D-T2-100-P ～ DX30D-T2-150-P: ファン内蔵による強制空冷
過電圧カテゴリ: III @ IEC規格
システム統合とハードウェアのセットアップ
適切な機械的設置と電気配線により、産業用制御盤内におけるDX30サーボドライブの長期的な安定性が決まります。技術者は、適切な放熱を確保するために、導電性のバックプレートにユニットを垂直に取り付け、シャーシの上部と下部に最低50 mmのクリアランスを維持する必要があります。隣接する可変周波数ドライブや高電圧線によって発生する電磁干渉を排除するため、RS485 Modbus通信ネットワークにはシールド付きツイストペアケーブルが必須です。シリアルデータパケットを破損させるグランドループを防ぐため、ケーブルシールドは単一の低インピーダンスポイントでアースに接続する必要があります。主電源端子は電線サイズの規格に従って確実にトルク締めする必要があり、外部ブレーキ抵抗は技術パラメータで指定された最小抵抗閾値に一致させて、急減速サイクル中の過電圧損傷から内部スイッチングトランジスタを保護する必要があります。
信頼性と環境耐久性
産業環境では、制御ハードウェアが熱ストレス、振動、および浮遊微粒子による汚染にさらされます。DX30シリーズは、過電圧カテゴリIIIへの準拠が定格された堅牢な構造フレーム内に収納された産業用グレードの電子部品を組み込んでいます。低電力モデルは受動的な自然対流冷却を利用して、ホコリの多い環境でのメカニカルファンの故障を排除し、高電力の1.0 kWおよび1.5 kWユニットは熱制御された強制空冷を採用して最適な接合温度を維持します。エンジニアは、平均故障間隔（MTBF）を延ばすために、換気フィルタを定期的に点検し、動作周囲温度が許容される産業限界内に留まるようにする必要があります。内部監視回路は、バス電圧、出力電流、およびヒートシンク温度を継続的に追跡し、熱的または電気的異常が発生した場合に即座に保護シャットダウンをトリガーします。
選定ガイダンスと代替オプション
正しいDX30モデルを選定するには、アプリケーションの連続およびピーク電流要件を、機械的負荷慣性およびデューティサイクルプロファイルに対して照合する必要があります。迅速なマルチ軸位置決めを伴う軽量なタスクには、200 W ～ 750 WのAおよびBフレームモデルが優れた動的追従性を提供します。1.0 kW ～ 1.5 kWの出力を必要とするヘビーデューティな位置決めシステムにスケールアップする場合、Cフレーム構成により、十分な熱的余裕と過負荷トルク容量が確保されます。Beijing Zhongping Technologyは、エンジニアがレガシーハードウェアのクロスリファレンス、適合するサーボモータの選定、および特定の自動化フレームワークに合わせた交換用ユニットの調達を行うための、包括的な技術サポートとローカル在庫の可用性を提供します。
よくある質問 (FAQ)
1. Q: 標準的なDX30サーボドライブの納入リードタイムはどのくらいですか？
A: DX30D-S2-075-Pなどの標準モデルはBeijing Zhongping Technologyによって現地に在庫されており、緊急のプロジェクト要件に対して24～48時間以内の迅速な出荷が可能です。
2. Q: 購入したユニットにはどのような保証条件が適用されますか？
A: Beijing Zhongping Technologyを通じて供給されるすべての純正HollySys自動化コンポーネントには、材料および製造上の欠陥をカバーする標準の12ヶ月間メーカー保証が含まれています。
3. Q: DX30シリーズはサードパーティ製のプログラマブルロジックコントローラと通信できますか？
A: はい、このドライブは標準のRS485 Modbus RTU通信プロトコルをサポートしており、シリアル通信ポートを備えたあらゆるPLCとのシームレスな統合が可能です。
4. Q: ドライブには内部ブレーキ抵抗が備わっていますか？
A: いいえ、DX30シリーズにはどの電力定格においても内蔵ブレーキ抵抗が備わっておらず、ユーザーは指定された最小オーム値に一致する外部抵抗を接続する必要があります。
5. Q: A、B、Cフレームモデルの主な違いは何ですか？
A: フレームの分類は、物理的寸法、連続電流定格、冷却方式、および200 Wから1.5 kWまでの最大適用モータ容量を規定します。
6. Q: 制御回路の電源はどのように供給されますか？
A: 制御回路の電源は、メインの単相200 VAC ～ 240 VAC電源入力から直接導出された共有バス電力抽出設計を利用します。
7. Q: 強制空冷モデルにはどのような予防保全が必要ですか？
A: 1.0 kWおよび1.5 kWの定格を持つユニットは統合冷却ファンを利用しており、熱故障を防ぐために筐体エアフィルタの定期的な点検とヒートシンクフィンの清掃が必要です。
8. Q: RS485通信線はどのように終端すべきですか？
A: エンジニアは、高速ポーリング中の信号反射を排除するため、RS485バスネットワークの両端に標準の120オーム終端抵抗を適用する必要があります。
