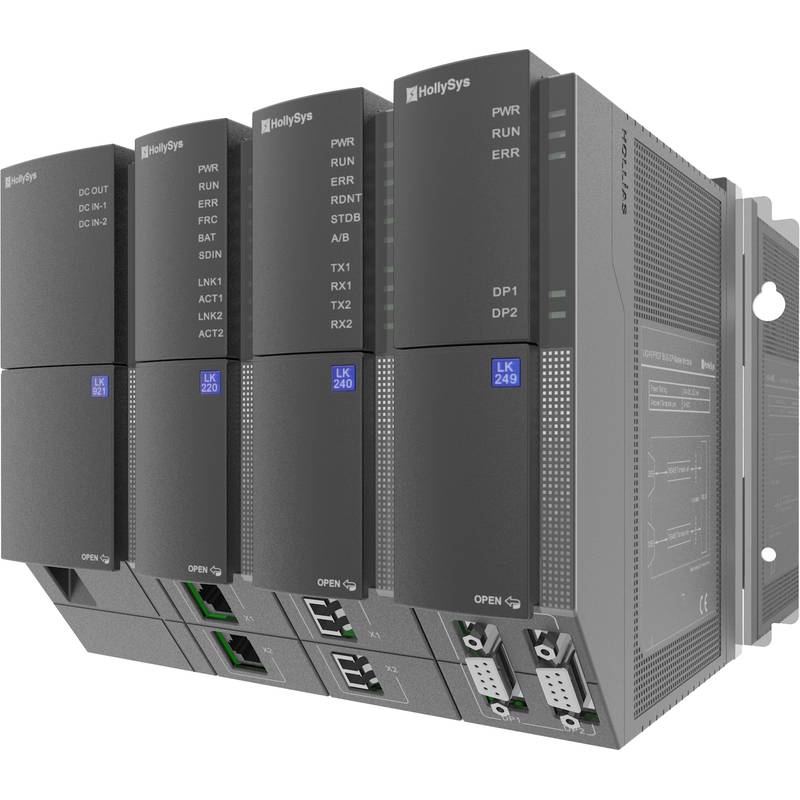

HollySys LK220 モジュラーPLCプログラマブルロジックコントローラシステム

HollySys（和利时）LK220 モジュラーPLCプログラマブルロジックコントローラシステムは、高可用性のプロセス制御およびディスクリート製造制御向けに設計された堅牢な自動化プラットフォームです。Beijing Zhongping Technologyは、産業企業向けに信頼性の高い現地流通と技術サポートを提供し、システム統合を効率化します。

現代の産業自動化には、分散ノード全体でのゼロダウンタイム、高速スキャンサイクル、および高いデータ整合性が求められます。HollySys LK220モジュラーPLCアーキテクチャは、標準的なプログラマブルロジックコントローラの開放性と、高度な分散制御システムの冗長性を統合しています。デュアルコアプロセッサと包括的な診断メカニズムを搭載しており、Profibus-DP、Profinet、Modbusネットワーク全体で決定論的な通信を維持しながら、決定論的な制御タスクを処理します。

技術仕様

プロセッサコア周波数: 667 MHz @ デュアルコア

ビット命令実行時間: 10 ns @ 標準負荷

整数命令実行時間: 10 ns @ 標準負荷

浮動小数点命令実行時間: 18 ns @ 標準負荷

統合プログラム・データメモリ: 32 MB @ システムベースライン

電源断保持データメモリRゾーン: 96 KB @ 24 VDC

電源断保持データメモリMゾーン: 16 KB @ 24 VDC

統合イーサネットインターフェース: デュアルポート冗長 @ 10M/100M/1000M

Modbus TCP最大接続数: 32マスターおよび32スレーブ @ 同時動作

Profibus-DPマスター容量: 124スレーブ @ 最大構成

イーサネットフリープロトコル接続: 16接続 @ 1トランザクションあたり8 KBバッファ

LK246イーサネット通信モジュール: 2モジュール @ ラック

入力変数エリアIゾーン: 64 KB @ 最大構成

出力変数エリアQゾーン: 64 KB @ 最大構成

グローバル変数エリアNゾーン: 4 MB @ 最大構成

フリー変数エリアMゾーン: 2 MB @ 最大構成

動作温度範囲: -20°C - 70°C @ 全負荷

保管温度範囲: -40°C - 80°C @ 結露なきこと

システム統合とハードウェア設定

過酷な産業環境にLK220モジュラーPLCを導入するには、適切なバックプレーンの設置とシールドケーブルの配線が必要です。コントローララックはホットスワップ対応のI/Oモジュール、電源、通信プロセッサをサポートしており、メンテナンス作業員がメインシステムの電源を切ることなくコンポーネントを交換できます。エンジニアは、高電圧の電力線と低電圧のアナログ・デジタル信号ケーブルを分離して電磁干渉を排除するため、デュアルラックアーキテクチャを接地されたスチール製エンクロージャ内に取り付ける必要があります。

シールド付きツイストペアケーブルは、低インピーダンスの接続パスを使用して専用の接地バーに終端する必要があります。デュアルイーサネットポートとProfibus-DPラインには、単一ポイントのケーブル障害時に決定論的なパケット配信を維持するために、リングまたは冗長スター型トポロジが必要です。フィールドバス上の適切な終端抵抗は、長距離産業ネットワーク全体での信号反射やパケット破損を防ぎます。

信頼性と環境耐久性

産業施設では、自動化ハードウェアが極端な温度変化、浮遊微粒子、腐食性化学物質にさらされます。LK220シリーズは、すべてのプリント基板にコンフォーマルコーティングを施すことでこれらの課題に対処し、湿度、塩霧、カビの発生から回路を保護します。

熱管理は自然対流冷却に依存しており、-20°Cから70°Cまでの周囲温度範囲で信頼性の高い動作を実現します。高品質な産業用半導体コンポーネントにより高いMTBF（平均故障間隔）が保証され、冗長電源入力モジュールが突然のグリッド変動や相損失から中央処理装置を保護します。

選定ガイダンスと代替オプション

適切なコントローラモデルの選定は、システムの規模、I/Oポイント密度、および通信プロトコルの要件によって異なります。Beijing Zhongping Technologyは、クロスリファレンスのサイジングとシステム移行戦略に関する専門的なエンジニアリングサポートを提供します。

同一製品ファミリー内の代替案を評価する際、インテグレーターは24 MBメモリを必要とするコンパクトな設置向けにLK216を検討するか、64 MBメモリと拡張された通信チャネルを必要とする大規模プラント向けにLK224へとスケールアップすることができます。アプリケーションの要求にプロセッサ容量を合わせることで、最適なメモリ割り当てとスキャンサイクルのパフォーマンスが確保されます。

よくある質問 (FAQ)

1. HollySys LK220モジュラーPLCコンポーネントの標準的な納期はどのくらいですか？

標準的な在庫品は3～5営業日以内に発送されますが、カスタマイズされた構成パッケージは工場在庫に基づいて個別のスケジュール調整が必要です。

2. このプログラマブルロジックコントローラシステムにはどのような保証が適用されますか？

Beijing Zhongping Technologyが供給するすべてのユニットには、製造上の欠陥およびハードウェアの故障をカバーする包括的な12ヶ月の技術保証が含まれています。

3. LK220コントローラはI/Oモジュールのホットスワップをサポートしていますか？

はい、モジュラーアーキテクチャにより、アクティブな制御ループを中断することなく、電源、通信カード、および標準I/Oモジュールのライブ交換が可能です。

4. LK220システムの設定にはどのようなプログラミングソフトウェアが必要ですか？

コントローラは、ラダーロジック、構造化テキスト、およびファンクションブロックプログラミングに関するIEC 61131-3規格に準拠したHollySys独自のエンジニアリングソフトウェア環境を利用します。

5. CPU障害が発生した場合、デュアルラック冗長メカニズムはどのように機能しますか？

セカンダリのスタンバイCPUはプライマリユニットと動作データを継続的に同期させ、ハードウェアの故障を検出するとミリ秒単位でシームレスな切り替えを実行します。

6. 標準設置における最高動作温度の制限はどのくらいですか？

各モジュールラックの周囲に適切なキャビネットの換気とクリアランススペースが維持されていることを条件に、システムは最大70°Cまで信頼性高く動作します。

7. 通信ポートは電気的サージに対して絶縁されていますか？

はい、統合されたイーサネットおよびシリアル通信ポートはガルバニック絶縁を備えており、フィールド電圧の過渡現象から内部処理コンポーネントを保護します。

8. LK220はサードパーティのSCADA（監視制御・データ収集）システムと統合できますか？

はい、Modbus TCPやOPC UAなどの標準産業用プロトコルへのネイティブサポートにより、上位ソフトウェアプラットフォームとのシームレスなデータ交換が可能です。

9. 予期しない電源喪失時に、保持データ変数はどのように保護されますか？

内蔵フラッシュメモリとバッテリーバックアップ付きRAMエリアにより、外部の無停電電源装置（UPS）を必要とせずに、重要なプロセス変数とシステムレジスタが保護されます。

10. ネットワーク通信エラーのトラブルシューティングにはどのような診断ツールを利用できますか？

エンジニアリングソフトウェアの診断機能により、Profibus-DPおよびイーサネット通信チャネルのライブパケット統計、接続ステータス、エラーログをリアルタイムで表示できます。
