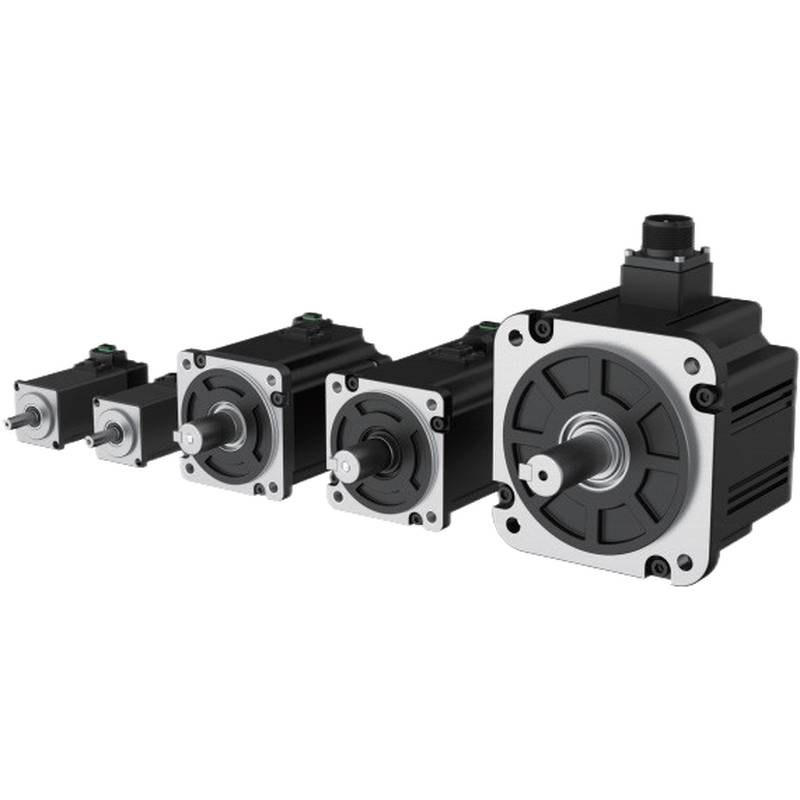

HollySys HSM サーボモーター エンコーダー コンベア ドライブ 23ビット マルチターン

HollySysのHSMシリーズサーボモーターおよびコンベア駆動装置は、標準の23ビット多回転アブソリュートエンコーダを内蔵しており、要求の厳しい産業オートメーション環境において卓越したモーションコントロール精度を実現します。10極12スロットの電磁構造と最適化されたIP67の環境保護性能を備えたこれらの高度なコンベア駆動装置は、信頼性の高いパフォーマンスと最小限の熱蓄積を保証します。

現代の産業オートメーションシステムには、高速パッケージング、マテリアルハンドリング、複雑な多軸製造ライン全体を通して、極めて高い精度、迅速な動的応答、および中断のない信頼性が求められます。HSMシリーズは、最先端の磁気回路設計と包括的な真空ポッティング製造プロセスを組み合わせることで、これらの重要な要件に対応します。このエンジニアリングアプローチにより、コギングトルクが大幅に削減され、構造的剛性が高まり、連続的な高負荷運転中も excepcionally（例外的に）低い騒音レベルが維持されます。最新の自動化生産ラインを構築するエンジニアは、物理的な設置面積の縮小、最適化された放熱、および17ビットのシングルターンから23ビットのマルチターンアブソリュートフィードバックバリアントに至るまでの多様なエンコーダ構成の恩恵を受けることができます。

技術仕様

シリーズ名称: HSM サーボモーターおよびコンベア駆動装置

エンコーダ分解能: 23ビット マルチターンアブソリュート / 17ビット シングルターンアブソリュート

固定子構造: 10極12スロット構成

保護等級: IP67 最適化定格

製造プロセス: 真空ポッティング樹脂絶縁

冷却方式: 自然対流 / 表面放射

定格電圧: 220 V / 380 V AC

出力範囲: 0.10 kW - 7.50 kW @ 定格条件

定格トルク: 0.32 N.m - 47.75 N.m @ 定格速度

定格速度: 1500 rpm - 3000 rpm @ 動作負荷

最高速度: 1800 rpm - 6000 rpm @ ピーク性能

定格電流: 1.0 A - 17.0 A @ 220V/380V AC

最大電流: 3.0 A - 42.5 A @ 加速フェーズ

回転子慣性: 0.051 kg.cm² - 163.09 kg.cm² @ 標準構成

絶縁階級: クラスF (155°C) 熱閾値

周囲動作温度: 0°C - 40°C @ 無制限の空気流れ

周囲動作湿度: 85% RH 未満 (結露なきこと)

耐振動性: 49 m/s² (5.0 G) 最大加速度

耐衝撃性: 98 m/s² (10.0 G) ピーク衝撃限界

幅広いカバレッジ: マイクロ精度からヘビーデューティ産業用サーボマトリックスまで

HSMシリーズは、0.10 kW から 7.50 kW に及ぶ包括的な電力スペクトルを備え、40 mm から 180 mm までのフレームサイズに対応しています。この幅広い範囲により、機械メーカーは多様な多軸オートメーションアーキテクチャを構築する際の柔軟性を高めることができます。

多様な慣性オプション、柔軟な速度プロファイル、および高度なアブソリュートエンコーダフィードバックを提供することにより、このシステムは多様な機械的負荷に適応します。システムインテグレーターは、単純な材料搬送作業から複雑な同期ロボット動作に至るまで、駆動装置の構成をシームレスに拡張できます。

コアパフォーマンスの解読: 慣性マッチングと過負荷耐性ロジック

HSMシリーズのピーク電流定格は、高い過渡トルク増倍を実現し、迅速な加速および減速プロファイルを提供します。この特性により、駆動装置は、サーマルプロテクションのトリップを引き起こすことなく、高周波インデックスサイクル中の機械的衝撃を吸収することができます。

システムの安定性には慣性の選択が不可欠です。40 mmや60 mmのバリアントなどの低慣性モデルは、迅速な整定時間を必要とする高ダイナミックアプリケーションに優れています。逆に、130 mmおよび180 mmフレームの中慣性および高慣性バリアントは、重負荷下でも滑らかなトルク出力を提供します。

動作速度は、標準の公称レベルである1500 rpm、2000 rpm、3000 rpmにわたり、最大速度の拡張は最大6000 rpmに達します。この速度範囲により、エンジニアは機械的なギア比を最適化し、ボールねじやコンベアのリード要件に効果的に適合させることができます。

電圧システムと電源の適応: 220Vおよび380Vの選択境界

220V電源のバリアントは、コンパクトな単相または低電圧三相アーキテクチャ向けに調整されており、軽量機械、電子機器組み立てベンチ、スペースの限られたエンクロージャに適しています。これらのユニットは、高い動的応答性を維持しながら、コンポーネントの設置面積を最小限に抑えます。

380V電力システムは、ヘビーデューティな産業用グリッドを対象としており、高出力アクチュエータや多軸加工センターに安定した電力を供給します。同一の出力（異なる電圧での1 kW定格の比較など）にわたる電流引き込みパラメータを評価することで、電気エンジニアはケーブルの太さを最適化し、配電損失を削減することができます。

代表的なアプリケーションシナリオと機械的マッチングのガイドライン

0.10 kW から 1 kW にわたる 40 mm から 80 mm のフレームサイズでは、アプリケーションは高速電子機器組み立て、自動光学検査ステージ、および小型パッケージングラインに焦点を当てています。これらのシステムには、連続運転中の迅速な整定時間と最小限の熱ドリフトが必要です。

1 kW から 3 kW をカバーする 100 mm から 130 mm のフレームサイズは、CNC彫刻テーブル、リチウム電池製造モジュール、および繊維機械を対象としています。これらの環境では、さまざまな摩擦負荷の下で一貫したトルク供給と安定した速度制御が求められます。

2.9 kW から 7.5 kW にわたる 180 mm フレームのモデルは、ヘビーデューティなCNC加工センター、金属プレス送り装置、および大型マテリアルハンドリングガントリーに役立ちます。これらの高負荷環境では、高いねじり剛性と堅牢な過負荷容量が必要です。

選択の落とし穴とシステム統合の推奨事項

システムインテグレーターは、共振発振や制御の不安定性を防ぐために、定格電力とともにローター対負荷の慣性比を確認する必要があります。推奨される慣性ミスマッチの閾値を超えると、位置決め作業中にハンチング動作や過剰な整定時間につながる可能性があります。

高密度な産業用制御盤における電磁干渉を防ぐためには、エンコーダフィードバックケーブルとモーター電源リードの適切なシールドが不可欠です。電源コンジットと低電圧信号線の間に適切な物理的分離を維持することで、長期的な信号の整合性が確保されます。

よくある質問 (FAQ)

1. 緊急の産業用交換部品のリードタイムと在庫状況はどうなっていますか？

緊急メンテナンスやプラントの重大なダウンタイムからの回復に向けた迅速な発送をサポートするため、標準構成品は地域倉庫に在庫されています。

2. これらのサーボモーターとコンベア駆動装置にはどのような保証が適用されますか？

すべてのユニットには、製造上の欠陥および動作上の異常をカバーする、包括的な12ヶ月間の商業的および技術的保証が付いています。

3. 23ビットマルチターンアブソリュートエンコーダは、外部バックアップバッテリーなしでどのように機能しますか？

マルチターンアブソリュートアーキテクチャは、機械的回転データを継続的に記録するため、システム起動時の原点復帰ルーチンが不要になります。

4. これらのモーターは、高湿度やクーラントにさらされる環境で動作できますか？

最適化されたIP67定格により、過酷な産業用途において、内部コンポーネントがウォータージェット、オイルミスト、微細な粉塵の蓄積から保護されます。

5. サーボドライブとモーターの間の最大許容ケーブル長はどれくらいですか？

適切にシールドされた産業用ツイストペア構成を使用する場合、標準の電源およびエンコーダケーブルは最大50メートルまで信頼性の高い性能を発揮します。

6. 真空ポッティング製造プロセスは、どのようにモーターの寿命を延ばしますか？

真空ポッティングにより、固定子巻線アセンブリ内の微小な空気ポケットが排除され、熱伝導性と耐振性が向上します。

7. 17ビットシングルターンエンコーダのバリアントは、23ビットマルチターンモデルと互換性がありますか？

物理的な取り付け寸法は一致しますが、ドライブコントローラ内で制御ソフトウェアのパラメータとフィードバック構成の設定を適切に調整する必要があります。

8. 380V高出力サーボ軸の試運転を行う際に、どのような安全上の注意が必要ですか？

高電圧動作中の電気的危険のリスクを軽減するために、モーターハウジングおよびドライブシャーシの適切な保護接地を確保してください。
