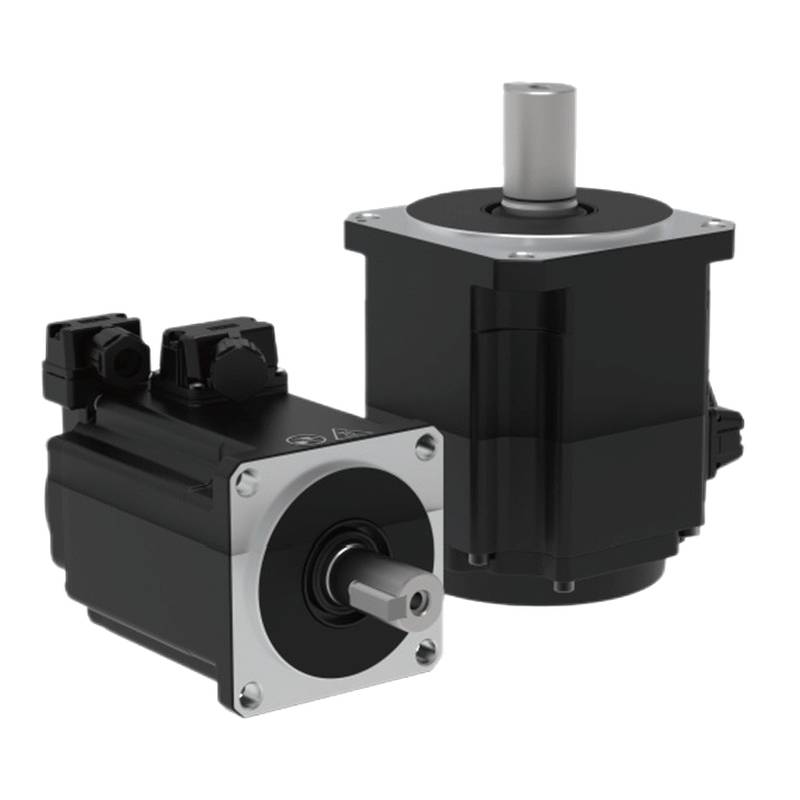

産業オートメーション機械用 HollySys DXM ACサーボモーター

高速産業用自動化機械で最適な動特性を求めるエンジニアは、HollySys DXM ACサーボモータシリーズを活用できます。高い電力密度と精密なトルク出力を提供するように設計されたこのモータラインは、高度な電磁気構成を統合してモーションブラーを排除し、剛性の高い位置決めを保証します。柔軟な地域サプライチェーンに支えられ、これらのユニットは自動化精度に対する厳格な産業上の要求を満たします。

産業用自動化の設計者は、高負荷サイクルの運用時の熱暴走、不整合な慣性下での機械的共振、およびコンパクトな機械エンクロージャ内のスペースの制約などの課題に頻繁に直面します。DXM ACサーボモータは、最適化された電磁界シミュレーションと洗練された製造一貫性を通じて、これらのボトルネックに対処します。コギングトルクを削減し、ロータ慣性プロファイルを下げることにより、このモータは非常にスムーズな低速回転と急速な加速プロファイルを実現します。頑丈なシーリングオプションの統合により、IP67の環境保護等級が達成され、過酷な工場環境において内部巻線を液体や微粒子の侵入から保護します。

技術仕様

出力範囲：0.05 kW - 7.5 kW @ 連続運転

フランジサイズ：40 mm - 180 mm @ 標準メートルねじ

定格電圧：220 V / 380 V @ 三相または単相グリッド

定格トルク：0.16 N•m - 48.0 N•m @ 定格速度

最大トルク：0.56 N•m - 119.0 N•m @ ピーク過渡

定格速度：1500 rpm / 2000 rpm / 3000 rpm @ 連続負荷

最大速度：3000 rpm / 6000 rpm @ 拡張ダイナミックレンジ

ロータ慣性：0.018 kg•cm² - 160.45 kg•cm² @ モデル依存

定格電流：0.58 Arms - 26.45 Arms @ 熱平衡

ピーク電流：2.2 Arms - 60.23 Arms @ 過渡加速

保護等級：IP67 @ 完全アセンブリシール

システム統合とハードウェアのセットアップ

DXM ACサーボモータの適切な電気的設置には、高周波電磁干渉を排除するために、シールドおよび接地プロトコルへの厳格な準拠が必要です。電源ケーブルとエンコーダフィードバックラインにはシールド付きツイストペア導体を使用し、シールド編組は金属製クランプブラケットを使用してサーボドライブシャーシに360度終端する必要があります。モータ電源ケーブルを長いたすき掛けトレイ上で敏感なセンサー配線と平行に配線することは避けてください。コントローラへのグラウンドループや浮遊電圧フィードバックを防ぐために、モータフレームが低インピーダンスの銅ストラップを使用して機械の接地バスにしっかりと結合されていることを確認してください。取り付け時の機械的アライメントには、メーカーの設計限界を超えるラジアル軸荷重を防ぐための精密なカップリングが必要です。

信頼性と環境耐久性

熱放散と構造的完全性は、連続デューティサイクルにおける産業用サーボドライブの長期的な運用信頼性を決定します。DXMシリーズは、キャストハウジング内で最適化された熱伝導経路を利用し、高周波加速ステップ中の巻線温度上昇を抑えます。高度な電磁気アーキテクチャと高品質の永久磁石材料の組み合わせにより、減磁リスクを伴わずに定格の最大350%までのピークトルク供給が可能になります。IP67のシーリング構成により、クーラント、オイルミスト、金属粉の侵入が防止され、アグレッシブなマシニングセンタ、自動組み立てライン、洗浄デューティの包装環境にモータが適しています。

選定ガイダンスと代替オプション

DXMカタログから正しいモデルを選択するには、機械的負荷慣性比、ピーク加速トルク、および利用可能なバス電圧を慎重に評価する必要があります。エンジニアは、高周波ポイントツーポイント位置決めアプリケーションには低慣性モデル（DXM-H040やDXM-H060シリーズなど）を適合させ、一方、負荷の安定性が急激なジャーク遷移よりも優先される高負荷切削軸には高慣性モデル（DXM-M180シリーズなど）を適合させる必要があります。北京众平科技股份有限公司（Beijing Zhongping Technology）は、包括的なエンジニアリングサポートを提供し、技術チームのクロスリファレンス選定、熱シミュレーションのレビュー、および機械のダウンタイムを最小限に抑えるためのローカル在庫調達を支援します。

よくある質問 (FAQ)

1. 標準のDXMサーボモータバリエーションの一般的なリードタイムと在庫状況はどうなっていますか？

標準構成は、迅速なプロトタイピングと緊急メンテナンスの交換をサポートするために、通常、地域ごとに在庫が置かれています。具体的な納品スケジュールは、エンコーダのカスタマイズオプションと注文数量によって異なります。

2. 認定チャネルを通じて購入したHollySys DXMシリーズには、どのような保証が適用されますか？

出荷前品質検証プロトコルに裏打ちされた、材料および製造上の欠陥をカバーする包括的な12ヶ月のメーカー保証が適用されます。

3. DXMサーボモータはサードパーティ製のサーボコントローラやドライブと動作できますか？

はい、ドライブが、選択されたDXMバリエーションに指定された一致する電圧クラス、電流制限、および互換性のあるフィードバック通信プロトコルまたはエンコーダタイプをサポートしている場合に限ります。

4. 1 kW出力クラスにおいて、380 V供給バリエーションは220 Vバリエーションと電気的にどのように異なりますか？

380 Vモデルは、220 Vバージョン（6.25 Arms）と比較して、より低い定格およびピーク電流値（例：DXM-L100*-10030-3C*-A1の3.44 Arms定格電流）を引き出し、配電線でのより小さなケーブル断面積と低減された熱損失を可能にします。

5. 超低速運転中のコギングトルクの変動を防ぐには、どのような対策がありますか？

DXMシリーズには、最適化されたスロット極の組み合わせと磁石鋼の配置に関する厳しい製造公差が組み込まれており、これにより磁気ディテント力が最小限に抑えられ、非常にスムーズな速度制御が保証されます。

6. 連続運転中、高出力の180 mmフランジモデルには強制空冷が必要ですか？

定格連続トルクレベルでは、周囲温度が標準的な産業上の制限内に維持されている限り、機械取り付けプレートを介した自然対流と伝導で一般的に十分です。

7. 高コンプライアンスのベルトドライブとモータをペアリングする際、エンジニアは機械的共振の問題にどのように対処すべきですか？

システムインテグレータは、サーボドライブの内部ノッチフィルタとリアルタイムオートチューニング機能を利用して共振周波数を抑制し、それに応じて速度ループゲインパラメータを調整する必要があります。

8. カスタム機械設計のために、リクエストに応じて利用可能なエンコーダ構成は何ですか？

特定の制御ループ要件とコントローラインターフェースの互換性に基づいて、さまざまなインクリメンタル、アブソリュート、およびマルチターンシリアルエンコーダ構成を統合できます。
