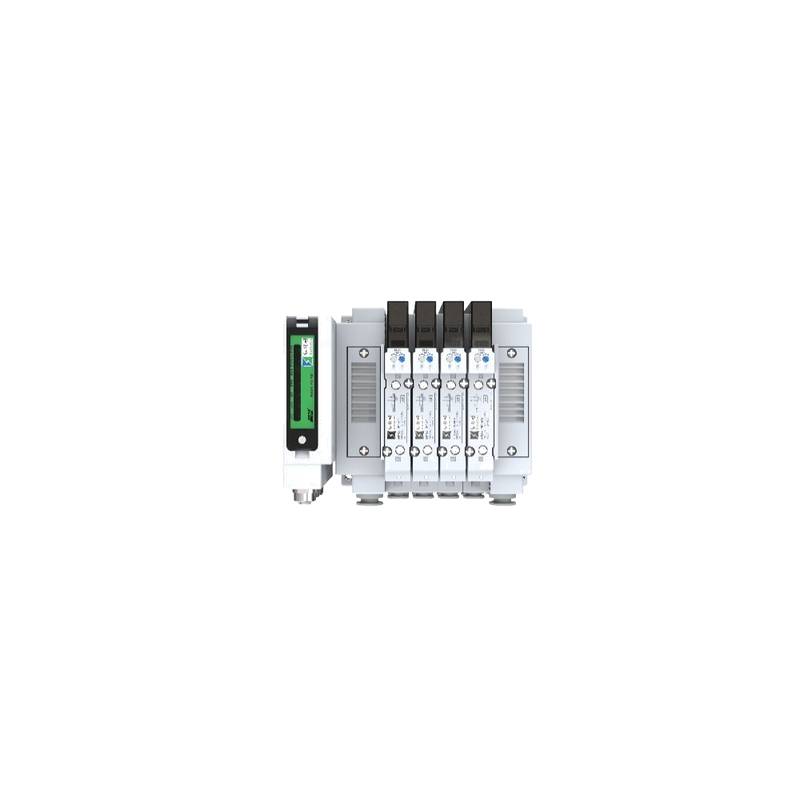

HollySys HSSV 空気圧バルブアイランド Profinet リモートIOモジュール

ProfinetリモートIOモジュールを搭載したHollySys HSSV空気圧バルブアイランドは、自動化機械向けにモジュール式の空気圧制御を提供します。このシステムは、配線の複雑さを最小限に抑えながら、安定したフィールド通信を保証します。

現代の産業オートメーションには、複雑な機械全体にわたる高い統合性と信頼性の高いデータ交換が求められます。従来の個別空気圧配線構成では、多軸空気圧アレイにおいて高いメンテナンスオーバーヘッドやトラブルシューティングの遅延を引き起こすことがよくあります。HSSVシリーズは、分散型バス通信と高密度バルブ統合を組み合わせることにより、これらのボトルネックに対処します。エンジニアはこのアーキテクチャを展開して、制御盤の設計を合理化し、設置フットプリントを削減できます。システムはフィールドバスカプラを介してコマンド信号を急速に処理し、分散された空気圧ノード間でのコマンドから作動までのレイテンシを最小限に抑えます。

技術仕様

通信距離: 100 m @ Profinet

アダプタ電源: 24 VDC @ 2.2 A

ソレノイドバルブ電源: 24 VDC @ 2 A

許容電圧変動: ± 10% @ 定格電圧

保護等級: IP67 @ 標準動作

通信エラー出力状態: HOLD/OFF/SUB @ 信号損失

最大入出力バイト数: 5/4 @ Profinetプロトコル

アダプタ内蔵出力ポイント: 32 @ NPN形式

電源保護: 短絡および逆極性保護 @ 24 VDC

動作流体: 5 μm ろ過圧縮空気 @ クリーン環境

空気圧接続タイプ: 5ポートサブベースマウント @ マニホールドアセンブリ

電気接続タイプ: 4ピンオスコネクタ @ クイックコネクト

パイロットタイプ: 内部パイロット @ システム圧力

Cv値 P から A/B: 0.42 @ 流量計算

Cv値 A から R/B から S: 0.48 @ 排気計算

コイル定格電圧: 24 VDC @ 定格動作

許容動作電圧: ± 10% @ 24 VDC

消費電力: 0.6 W @ シングルコイル

使用圧力範囲: 0.15 - 0.7 MPa @ 圧縮空気供給

手動操作: プッシュ＆ターンロック式スクリュードライバータイプ @ メンテナンス

最大動作周波数: 5 HZ @ 連続サイリング

潤滑: 不要 @ オイルフリー動作

取付方法: M3ねじ接続 @ メインマニホールドボディ

使用温度: -10 - +60 °C @ 産業環境

システム統合とハードウェアのセットアップ

HSSVシステムの展開には、主空気圧供給およびバスラインを端子アダプタに接続することが含まれます。このモジュールは、電気接続に標準の4ピンオスコネクタを採用し、1つの電源線と2つの通信線による合理化された構成を利用しています。このレイアウトにより、制御盤内の物理的な煩雑さが軽減されます。高EMI環境で信号の整合性を維持するために、Profinet通信にはシールド付きツイストペアケーブルを使用する必要があります。DINレールと筐体の適切な接地により、グランドループが排除され、内部ロジック回路が過渡電圧スパイクから保護されます。

信頼性と環境耐久性

このハードウェアはIP67等級を備えており、粉塵の侵入や一時的な水没から内部コンポーネントを保護します。一体型サイレンサーとスナップフィットチューブコネクタにより、空気圧の組み立てが簡素化されると同時に、高サイクル動作時の漏れが防止されます。高度な内部診断機能により、コイルの短絡、断線、低電圧、過電圧の状態が監視されます。低電力のソレノイドコイルの消費電力はわずか0.6 Wであり、密閉空間内での熱蓄積を低減します。これらのエンジニアリング対策により、定格条件下でバルブの耐用年数が最大8,000万サイクルに延長されます。

選定ガイダンスと代替オプション

正しいバルブアイランド構成を選択するには、必要な流量、I/O点数、通信プロトコルを評価する必要があります。Beijing Zhongping TechnologyはHSSVシリーズのローカル在庫を維持し、クロスリファレンス選定およびシステム構成のための技術サポートを提供します。エンジニアは、外部配線を変更することなく、下部挿入設計を介して個々のバルブを追加または削除することにより、マニホールドを拡張できます。異なるネットワークトポロジを必要とするアプリケーションの場合、EtherCATバリアントなどの代替モジュールを既存の空気圧インフラストラクチャにシームレスに統合できます。

よくある質問 (FAQ)

1. Beijing Zhongping Technologyからの納期の目安はどのくらいですか？

標準構成品はローカル在庫から即時出荷可能であり、カスタマイズされたマニホールドアセンブリは通常3〜5営業日以内に出荷されます。

2. これらのバルブアイランドモジュールにはどのような保証が適用されますか？

本製品には、材料の欠陥および工場での製造上の不具合をカバーする包括的な12ヶ月間のメーカー保証が付帯しています。

3. マニホールド全体を解体せずに、個々のバルブを交換できますか？

はい。下部挿入式のバルブ設計により、技術者は一次配線や主空気圧ラインを変更することなく、個々のソレノイドバルブを追加、削除、または交換できます。

4. モジュールにはどのような診断機能が組み込まれていますか？

システムは、コイル短絡検出、断線監視、通信エラーアラート、サイクル寿命統計を含む8つの診断機能をサポートしています。

5. 低消費電力はシステム設計にどのようなメリットをもたらしますか？

各コイルは0.6 Wで動作するため、発熱量が削減され、長距離のケーブル配線にわたる電圧降下の問題のリスクなしに電源装置を低容量で稼働させることができます。

6. 圧縮空気供給に必要なろ過レベルはどのくらいですか？

システムでは、微粒子汚染を防ぎ、空気圧バルブ内のスプールのスムーズな動きを確保するために、5 μmにろ過された圧縮空気が必要です。

7. 空気圧バルブに外部潤滑は必要ですか？

いいえ。内部コンポーネントはあらかじめ潤滑されており、乾燥した空気または無給油の圧縮空気でメンテナンスフリーで動作するように設計されています。

8. HSSVシリーズはどのような通信プロトコルをサポートしていますか？

アダプタシリーズは、PROFINETやEtherCATを含む複数の産業用プロトコルをサポートし、多様なオートメーションネットワーク環境に対応します。

9. 配線ミスからマニホールドをどのように保護していますか？

システムには、電源インターフェースと信号インターフェースの両方に内蔵の短絡保護と逆極性保護が統合されており、設置時のエラーによるハードウェアの損傷を防ぎます。

10. ソレノイドバルブの最大動作周波数はどのくらいですか？

バルブは最大動作周波数5 Hzをサポートしており、高速な選別および反復的な作動タスクに適しています。
