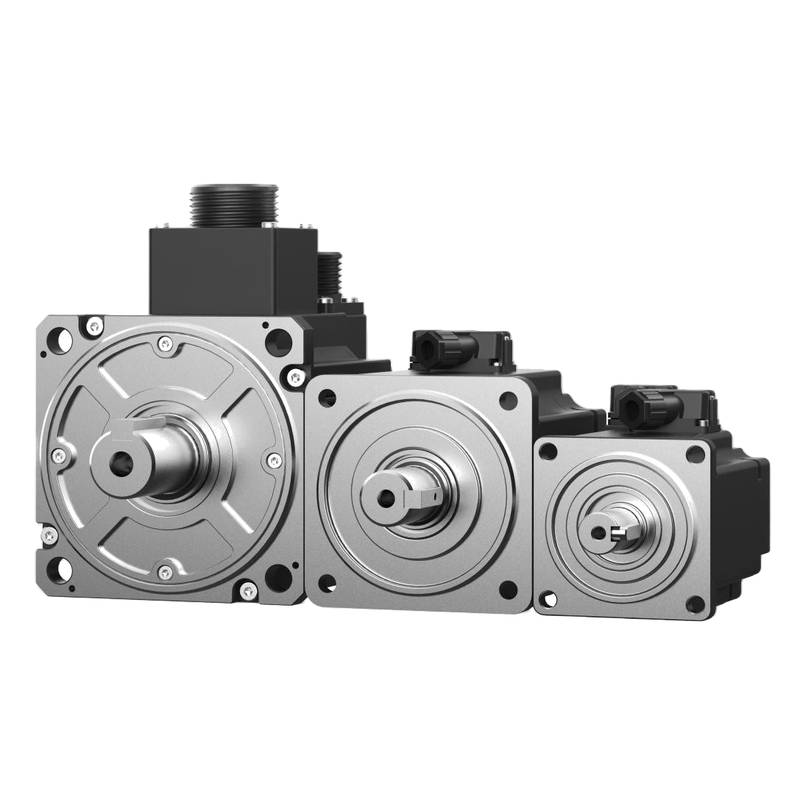

HollySys DBM 小型サーボモーター コンベアベルト駆動 6000 RPM

HollySysのDBM小型サーボモーターシリーズは、最大6,000 rpmに達する最高速度による高速応答を実現し、17ビット磁気式エンコーダーとの組み合わせにより精密なモーションコントロールを提供します。効率的なコンベアベルト駆動システムや高スループットの自動化ライン向けに設計されており、過酷な産業用サイクルにおいても、安定した熱特性と堅牢な過負荷耐性を保証します。

産業オートメーションエンジニアは、高加速度のコンベアベルト駆動の運用時において、熱的過負荷、振動に起因するエンコーダー信号の劣化、および機械共振に頻繁に直面します。DBM小型サーボモーターのアーキテクチャは、革新的なコンパクト巻線設計を統合することでこれらのボトルネックを軽減し、連続デューティサイクル中の動作効率を高めて温度上昇を安定させます。高分解能の17ビット磁気式エンコーダーを搭載しているため、駆動トレインは遅延なく正確な角度位置データを取得します。この構成により、最小限のリップルでスムーズなトルク出力が確保され、多軸コンベアネットワークや高速選別モジュールの同期要件に直接応えます。

技術仕様

定格出力範囲: 50 W - 1.8 kW @ 220 VAC

フランジサイズ: 40 mm - 130 mm @ 標準メートルねじ

エンコーダー分解能: 17ビット磁気式 @ アブソリュートフィードバック

定格速度: 1500 rpm - 3000 rpm @ 連続運転

最高速度: 3000 rpm - 6000 rpm @ ピークパフォーマンス

定格トルク: 0.16 N.m - 11.5 N.m @ 定格電流

最大トルク: 0.48 N.m - 34.5 N.m @ ピーク電流

定格電流: 0.6 Arms - 8.5 Arms @ 220 VAC

最大電流: 1.8 Arms - 25.5 Arms @ 過渡負荷

ロータ慣性モーメント: 0.035 x 10^-4 kg.m^2 - 22.63 x 10^-4 kg.m^2 @ 機械的結合

保護等級: IP65標準 @ プラスチックシールドコネクタ

トルクリップル: 定格トルクの < 2% @ 定常状態

システム統合とハードウェア設定

コンベアベルト駆動セットアップにおいてDBM小型サーボモーターの信頼性を最大限に高めるには、適切な物理的設置と電気配線が不可欠です。隣接するインバーター（可変周波数ドライブ）や高電圧スイッチング線によって生成される電磁干渉を排除するため、エンコーダー信号伝送にはシールド付きツイストペアケーブルを使用する必要があります。モーターハウジングにはIP65定格のプラスチックシールドコネクタが採用されており、周囲の湿気、空気中の油分ミスト、および施設の洗浄剤に対して信頼性の高い保護を提供します。高圧洗浄環境向けには、カスタマイズされたIP67仕様を指定する必要があります。エンコーダーフィードバックの整合性を損なうグランドループを防止するため、接地は1点アース（スター型トポロジ）に従う必要があります。パネル組立業者は、制御盤内でパワー配線を低電圧制御回路から最低200ミリメートルの物理的距離だけ離す必要があります。

信頼性と環境耐久性

連続自動製造における耐用年数は、優れた熱管理と構造的な機械的復元力に依存しています。DBMシリーズは、最適化されたスロット占積率と高品質な絶縁材料を組み込んでおり、急速なサイクリング中でも安定した熱平衡を維持します。成形プラスチックコネクタは、工場フロアのストレス下でも確実な嵌合サイクルと耐食性を提供します。平均故障間隔（MTBF）は、高速移行時の軸受ストレスを軽減するバランスの取れたローターダイナミクスによって延長されます。ステーター巻線内に埋め込まれた温度センサーは、サーボドライブのトリップ回路と直接インターフェースし、長時間のストールや重度の過負荷イベント中の絶縁破壊を防止します。

選定ガイダンスと代替オプション

正しいサーボ構成を選択するには、負荷慣性のマッチング、ピークトルクの要求、およびデューティサイクルプロファイルの慎重な評価が必要です。エンジニアは、制御ループの不安定性を防ぐために、技術データに記載されているローター慣性に対する反射負荷慣性を分析し、推奨される安全閾値以下の比率を維持する必要があります。コンベアベルト駆動上で迅速なポイント間位置決めを必要とするアプリケーション向けには、DBM-H040CやDBM-H060Cなどの低慣性モデルが、必要な動的加速度を提供します。北京众平科技股份有限公司（Beijing Zhongping Technology）は、技術チームがレガシー自動化ハードウェアのクロスリファレンスサイジング、ドライブマッチング、および即座の代替交換を行うのを支援するために、包括的なエンジニアリングサポートとローカル在庫へのアクセスを提供します。

よくある質問（FAQ）

1. 標準的なDBMシリーズモデルの標準納期と在庫状況はどうなっていますか？

一般的なフランジサイズの標準構成は、迅速な発送をサポートし、顧客の設備のダウンタイムを最小限に抑えるために、地域別の在庫として維持されています。

2. これらのサーボモーターにはどのような保証条件と出荷前検査ポリシーが適用されますか？

ユニットは、出荷前に厳格な電気絶縁および動的性能テストを受け、工場出荷時の欠陥をカバーする標準の12ヶ月間の稼働保証に裏打ちされています。

3. 17ビット磁気式エンコーダーはサードパーティ製のモーションコントローラーとどのように通信しますか？

エンコーダーは、適合するHollySysサーボドライブと互換性のある、独自または標準のシリアル通信プロトコルを利用してアブソリュート位置データを出力します。CANバスまたはパルス列の構成は、選択した特定のドライブアンプによって異なります。

4. 多軸コンベアシステム用にカスタムケーブル長は利用可能ですか？

はい、事前組み込みされたエンコーダーケーブルとパワーケーブルは、特定の機械のフットプリントに合わせて工場で成形された産業用コネクタを備えたカスタム長で注文できます。

5. DBMモーターシリーズの最高許容周囲動作温度は何度ですか？

モーターは、適切な制御盤または表面の放熱が維持されている限り、ディレーティングを必要とせずに0°Cから40°Cの周囲温度範囲内で信頼性高く動作します。

6. これらのサーボモーターは、保持ブレーキなしで垂直昇降アプリケーションで動作できますか？

垂直軸や傾斜コンベアのセットアップでは、電源喪失時の負荷落下を防ぐために、オプションの保持ブレーキを統合したモデルを指定する必要があります。

7. モーターを減速機に結合する際、機械共振はどのように最小限に抑えられますか？

エンジニアは、高ねじり剛性のベローズまたはクランプ式カップリングを使用し、サーボドライブソフトウェアを介してゲイン調整を実行して機械共振周波数を抑制する必要があります。

8. IP65定格のコネクタインターフェースにはどのようなメンテナンスが必要ですか？

定期的な点検により、ロック機構がしっかりと締め付けられていること、およびシールOリングが柔軟性を保ち、高圧洗浄時の液体の侵入を防いでいることを確認する必要があります。
