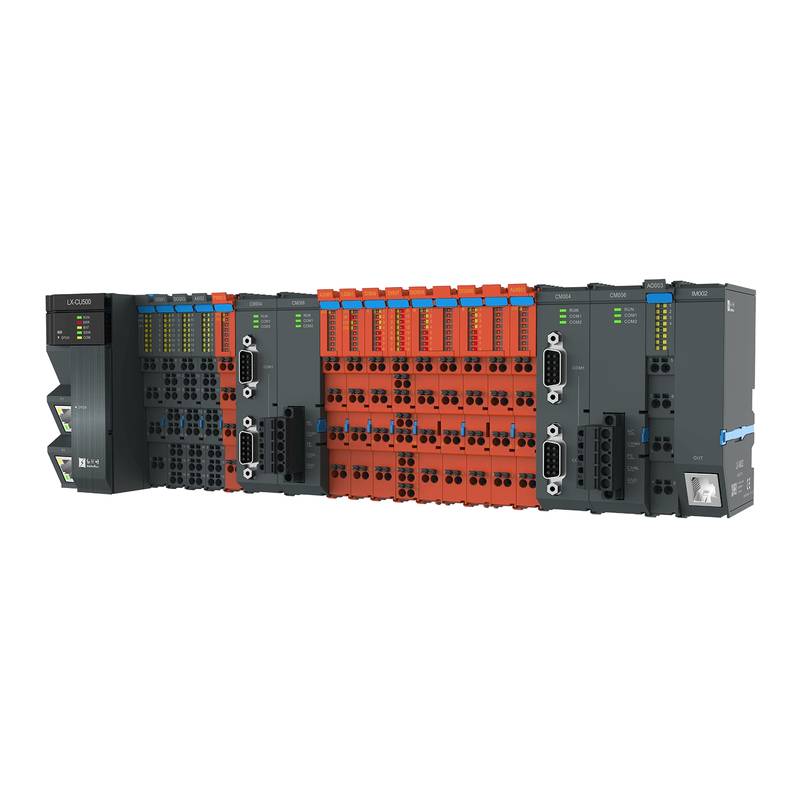

HollySys LXS SIL3 安全 PLC，支持 SCADA HMI

HollySys LXS SIL3セーフティPLCは、TÜV Rheinland（テュフ・ラインランド）によるSIL3およびPLeまでの認証に準拠した強固な機能安全を提供し、20 ms未満の超高速セーフティーループ応答時間を保証します。複雑な機械オートメーション向けに設計されたこのプラットフォームは、北京众平科技股份有限公司（Beijing Zhongping Technology）による専用の地域在庫サポートに裏打ちされた、安全モジュールと標準モジュールの柔軟な混載実装を特徴としています。

産業オートメーション環境では、致命的な機械の危険や予期せぬダウンタイムを軽減するために、高速データ処理と妥協のない機能安全が求められます。従来の安全リレーは、複雑な配線アーキテクチャや限られた診断の視認性をもたらすことが多く、コンパクトなマシンセルにおける拡張性を制限していました。LXS安全アーキテクチャは、高度な1oo2内部診断と、最小限のジッタで1 msから1000 msに及ぶデサイシニスティック（決定論的）な制御サイクルを活用することで、これらの制約に対処します。FA AutoThink-Safety構成スイート内に統合されており、機械のスループットを損なうことなく複雑な安全インターロックを実装するように設計された、ネイティブな安全アルゴリズムブロックの多様なライブラリを提供します。FSoE（FailSafe over EtherCAT）プロトコルのネイティブサポートにより、分散ノード間で決定論的かつ低遅延の安全データ伝送が保証され、高リスクの自動化セルにおけるリアルタイムの反応メカニズムが確保されます。

技術仕様

安全度水準: SIL 3 @ IEC 61508

パフォーマンスレベル: PL e @ ISO 13849-1

安全カテゴリ: Cat. 4 @ ISO 13849-1

システム規模: 最大128安全IOモジュール @ LX-LG901ロジックモジュール

制御サイクル: 1 - 1000 ms @ 設定可能ステップ 1 ms

標準消費電力: 1.2 W @ 24 VDC

絶縁抵抗: >= 10 MΩ @ DC 500V

パワーアップリセット時間: <= 10 s @ コールドリセット

モジュール寸法: 12 mm x 100 mm x 68 mm @ W x H x D

筐体保護等級: IP20 @ IEC 60529

動作温度: -20°C - 60°C @ 標準動作

重量: <= 60 g @ 梱包なし

システム統合とハードウェア設定

LXS安全システムの導入には、ループの整合性を維持するために、物理的および電気的な設置基準への細心の注意が必要です。LX-LG901ロジックモジュールは、標準的なDIN35レールに直接取り付けられ、電磁シールドのための統合された機能的アース接続としてレール自体を利用します。分散型安全ノードを配線する場合、高周波の産業ノイズを抑制しコモンモード干渉を防ぐために、EtherCATおよびFSoEネットワークにはシールド付きツイストペアケーブルを使用する必要があります。アースループを排除するため、アースシールドはEMCメタルブラケットクリップを使用して、低インピーダンスのパネルバーにしっかりとクランプする必要があります。フィールド電源配電は、安全回路を標準的な産業用負荷から絶縁し、安全アクチュエータの最大同時切替時に電圧降下が許容閾値内に収まるようにする必要があります。

信頼性と環境耐久性

LXSシリーズは、過酷な産業エコシステム向けに設計されており、激しい機械的振動や熱ストレスに耐えるように設計されたコンパクトなIP20モジュラーハウジングを備えています。内部アーキテクチャには、腐食性の高い大気要素、導電性粉塵、および最大95%の結露なき高相対湿度条件に耐えるコンフォーマルコーティングされたプリント基板が使用されています。診断の信頼性は、CPU接合温度、EtherCATパケットドロップ率、および個々のFSoEチャネルステータスの継続的な内部モニタリングによって強化されます。このプロアクティブなモニタリング層は、正確な診断フラグをSCADA HMI環境にフィードバックし、メンテナンス担当者が安全停止ルーチンをトリガーする前に、故障したチャネルや通信異常を即座に切り分けることを可能にします。

選定ガイダンスと代替オプション

適切なLXS安全構成の選定は、機械レイアウト内の安全I/Oノードの総数、応答時間の要件、およびネットワークトポロジの制約に大きく依存します。北京众平科技股份有限公司（Beijing Zhongping Technology）は、BOM（部品表）の調達を合理化するために、LXSロジックモジュール、安全デジタル入力、およびFSoE拡張ブロックの包括的な在庫を維持しています。レガシーな安全アーキテクチャをアップグレードするエンジニアのために、当社のテクニカルアプリケーションチームは専門的なクロスリファレンス選定サポートを提供し、既存のSCADA HMIプラットフォームや標準PLCネットワークとのシームレスな物理的統合を保証します。

よくある質問（FAQ）

1. リージョン在庫からのHollySys LXS安全PLCコンポーネントの標準的な納入リードタイムはどのくらいですか？

北京众平科技股份有限公司（Beijing Zhongping Technology）が維持する標準的な在庫品は、出荷先のロジスティクスと構成の複雑さに応じて、通常、注文確認後24〜48時間以内に出荷されます。

2. 購入したLXS安全ハードウェアには、どのような保証条件とアフターサービスが適用されますか？

提供されるすべてのユニットには、直接的なエンジニアリングサポートと出荷前品質検証プロトコルに裏打ちされた、包括的な12ヶ月間の産業用交換保証が含まれています。

3. LXS安全モジュールは、同じバックプレーン上の標準オートメーションモジュールと並べて取り付けることができますか？

はい、システムは混合設置構成をネイティブでサポートしており、安全および標準のI/Oモジュールが同じラックインフラストラクチャ上に共存できるようになります。

4. 安全ロジックとパラメータを設定するために必要なプログラミングソフトウェアは何ですか？

構成、ハードウェア設定、および安全ロジックプログラミングは、専用のFA AutoThink-Safetyエンジニアリングソフトウェアプラットフォームを使用して実行されます。

5. ネットワーク内の分散ノード間の安全通信はどのように確立されますか？

安全通信には、標準化されたFSoE（FailSafe over EtherCAT）プロトコルが使用され、ネットワークトポロジ全体で決定論的かつ安全なデータ伝送が維持されます。

6. LX-LG901ロジックモジュールの最大許容制御サイクル設定はどれくらいですか？

制御サイクルは1 msから1000 msまで調整可能であり、デフォルトのアダプティブ設定により、ジッタ性能が10%の閾値内に維持されます。

7. システムは、アクティブな機械動作中の安全I/Oモジュールのホットスワップをサポートしていますか？

予期せぬ障害トリップを防ぐため、アクティブな安全実行中のホットスワップは制限されています。メンテナンス手順の後は、電源を入れ直すか、セーフティーループを無効にする必要があります。

8. LXSシリーズPLCには、公式にどのような安全認証が付与されていますか？

システムは、TÜV Rheinland（テュフ・ラインランド）を通じて包括的な機能安全認証を取得しており、SIL3およびPLeまでのISO 13849、IEC 61508、およびIEC 62061規格への準拠を確認しています。
