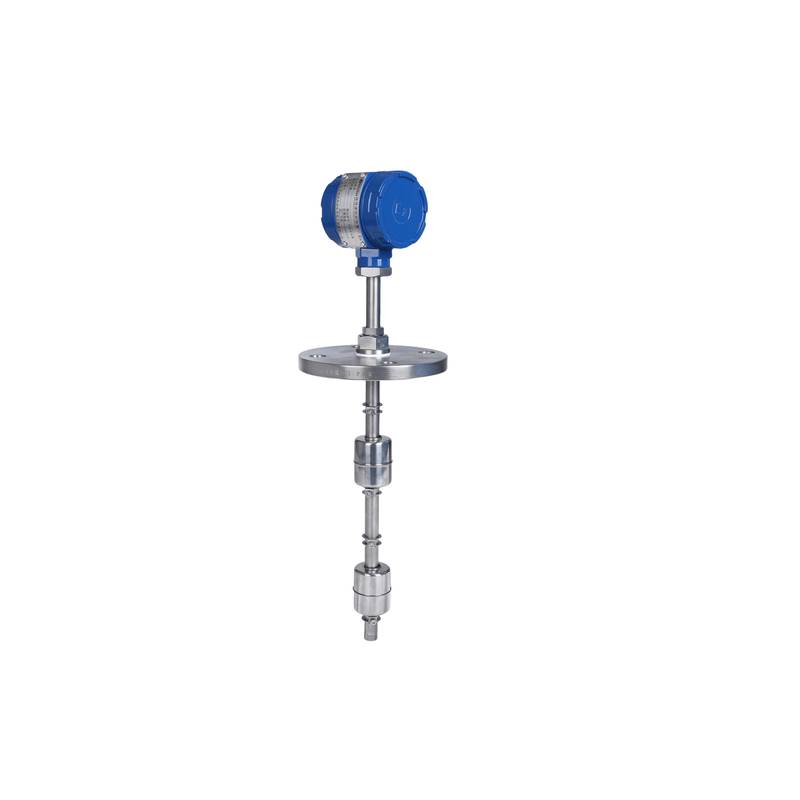

HollySys ALDK400 静電容量式レベルスイッチ 液面センサー

HollySys製ALDK-400静電容量式レベルスイッチは、産業現場における慢性的な素材の付着問題を解決するために設計された高度な液面センサーです。過酷なプロセス環境での正確なレベル制御のために設計されており、この装置はエミッタフォロワー構造と3端子シールド技術を統合し、コーティングのインピーダンスと容量性リアクタンスを同時に測定します。

製品概要

HollySys製ALDK-400静電容量式レベルスイッチは、重工業用途における材料界面の正確な検出と制御のために設計された高性能な液面センサーです。化学処理、発電、水処理、バルク材ハンドリングに従事するプラントの計装エンジニア、オートメーション技術者、および保守監督者向けに設計されています。このセンサーが解決する根本的な問題は、粘性のある、ベタつく、または導電性のプロセス材料が検知プローブに付着し、従来の計装機器で誤った高レベルトリップを引き起こすときに発生します。付着した材料の抵抗成分とリアクタンス成分の両方を同時に測定することで、センサーは重度な付着による偽信号をフィルタリングして除外します。一次制御および安全インターロック層内で動作し、このデバイスは分散制御システム（DCS）またはプログラマブルロジックコントローラ（PLC）と直接インター接続し、タンクの過剰充填や空運転状態を防止します。

動作原理

動作サイクルはプローブ先端から始まり、そこで高周波正弦波発振器がプロセス媒体に対して安定した高周波フィールドを生成します。プロセスレベルが上昇して検知電極に接触すると、静電容量と導電性付着抵抗の複合効果により、全電気インピーダンスが変化します。

内部ブリッジ回路は、真の液面を表すリアクタンス成分を、蓄積されたスケールや製品の付着によって引き起こされる抵抗成分から分離します。エミッタフォロワー回路は、高い入力インピーダンスと低い出力インピーダンスを確保し、長いケーブル配線全体にわたる信号減衰を防ぎます。

0〜60秒の調整可能な時間遅延など、ユーザーが構成したパラメータにより、作動前に表面の乱れの飛沫や過渡的なレベルスパイクがフィルタリングされます。感度調整により、技術者はトリップポイントを0.3 pF未満に調整し、さまざまな液体、スラリー、または界面層の特定の誘電率に合わせることができます。

[図：RF発振器の生成、3端子シールド駆動回路、インピーダンス分離ステージ、およびDPDTリレー出力トリガを示す機能ブロック図。]

技術仕様

電源：24 VDC ± 10% @ 100 mA または 220 VAC @ 50/60 Hz

リレー出力：DPDT接点定格 @ 220 VAC、5A（非誘導）、3A（誘導）

プローブ温度範囲：プロセス接続部で -184°C - 260°C

電子回路ハウジング温度：周囲温度で -40°C - 80°C

トリップ感度：工場出荷時校正で < 0.3 pF

時間遅延：出力ステージで 0 - 60 秒調整可能

電極構成：標準ロッドネジ込み式、フランジプレート、フレキシブルケーブルネジ込み式、またはPTFE防食コーティング304ステンレス鋼

システム統合とハードウェア設定

物理的な設置には、標準的なネジ込み接続または工業用フランジを介した剛性の高い機械的取り付けが必要であり、プロセス圧力との適切なネジシーラントの互換性を確保します。遠隔地や振動のある環境では、機械的疲労を防ぐために適切な張力で固定されたフレキシブルケーブルプローブを使用してください。

電気接続には、電磁干渉を最小限に抑えるために、高電圧電力線や可変周波数ドライブ（インバータ）から離して配線されたシールド付きツイストペアケーブルを使用します。3端子シールド設計では、シールド線を指定されたハウジング端子に厳密に終端させ、グランドループを防ぐためにセンサー側は未接続のままにする必要があります。

電源入力配線は、24 VDCまたは220 VACの指定された電圧バリアントに一致させる必要があり、外部回路保護ヒューズが直列に設置されていることを確認します。耐ノイズ性を維持し、雷サージや静電気放電から内部回路を保護するために、計器ハウジングを低インピーダンスのプラントアースグリッドに接地することは必須です。

信頼性と環境耐久性

頑丈なエンクロージャ構造により、屋外処理プラントにおける腐食性蒸気、重度の粉塵侵入、および吹き付ける湿気に対する強力な環境保護が提供されます。電子コンパートメントは過酷な周囲の熱変動に耐え、動作温度帯全体にわたって安定した発振器周波数ドリフト特性を維持します。

高度なアンチコーティングアルゴリズムにより手動清掃の必要性がなくなり、粘着性のあるアスファルト、パルプスラリー、または化学薬品の用途における保守ダウンタイムが大幅に削減されます。高温プローブエクステンションは、内部電子機器を最大260°Cの極端なプロセス熱から隔離し、半導体の継続的な長寿命を保証します。

統合された液晶ディスプレイとデバッグモジュールにより、危険区域内の防爆エンクロージャを開けることなく、局所的な診断チェックが可能になります。高い平均故障間隔（MTBF）の指標は、厳格な工場ストレステストを反映しており、継続的な機械的振動や電気的ストレスの下でも確実な動作を実現します。

選定ガイダンスと代替オプション

正しいモデルバリアントの選定は、プロセス容器の形状、化学的適合性、および極端な動作温度に大きく依存します。標準ロッド構成は浅い縦型タンクに適しており、一方、フレキシブルケーブルバリアントは、横方向の力が高い深いサイロや撹拌反応容器に適しています。

耐食性の高い酸や溶剤の保管の場合、PTFEコーティングされた濡れ部がベースの304ステンレス鋼電極への化学攻撃を防ぎます。地域のプラントのアップグレードや緊急交換が必要な場合、北京众平科技股份有限公司（Beijing Zhongping Technology）は、エンジニアのクロスリファレンスサイジングと迅速な配送を支援するために、包括的な地域の在庫と専門的な技術サポートを維持しています。

よくある質問（FAQ）

1. 緊急のプラント交換に対する現在の在庫状況と通常の納品リードタイムは何ですか？

北京众平科技股份有限公司（Beijing Zhongping Technology）は、標準的なALDK-400構成の即座に出荷可能な現地在庫を維持しており、費用のかかる産業上のダウンタイムを最小限に抑えるための当日出荷を可能にします。

2. このレベルスイッチにはどのような標準保証条件とRMA手順が適用されますか？

このユニットは包括的な12ヶ月の工場保証に裏打ちされており、北京众平科技股份有限公司（Beijing Zhongping Technology）による厳格な出荷前検査と迅速な現地評価サービスによってサポートされています。

3. 電源入力に関する厳格な電気絶縁および接地要件は何ですか？

このデバイスは、3端子シールド回路の適切な動作を確保し、電気的過渡現象から保護するために、プラントのアースグリッドに直接結び付けられた専用のアース接地接続を必要とします。

4. 内部回路でサポートされている通信プロトコルまたはデジタルフィールドバスは何ですか？

このユニットは、デジタルフィールドバス通信プロトコルではなく、直接制御統合のためのハードワイヤードDPDTリレー接点出力に依存しています。

5. センサーが安全に耐えることができる最大周囲温度およびプロセス温度の限界は何ですか？

プローブアセンブリは-184°Cから260°Cまでのプロセス温度に耐え、一方、電子ハウジングは-40°Cから80°Cの間の周囲条件に耐えます。

6. デバイスは、高振動の容器設置においてどのように信頼性の高い測定を実現しますか？

機械的安定性は、剛性の高いネジ込みまたはフランジ付きの機械的取り付けと、過渡的なスロッシング効果を無視するための調整可能な時間遅延フィルタリングを組み合わせることで達成されます。

7. 定期的なプラントシャットダウン中に推奨される日常のメンテナンスや校正チェックは何ですか？

日常のメンテナンスには、機械的損傷がないかプローブ先端を検査し、端子ねじの締め付けを確認し、LCDデバッグモジュールを使用してゼロドリフトをチェックすることが含まれます。

8. LCDデバッグモジュールは、危険に分類されたプラントエリア内で安全に操作できますか？

液晶ディスプレイとチューニングインターフェースにより、制限区域内で外部診断ツールを必要としたり、エンクロージャカバーを開けたりすることなく、局所的なパラメータ設定が可能になります。
