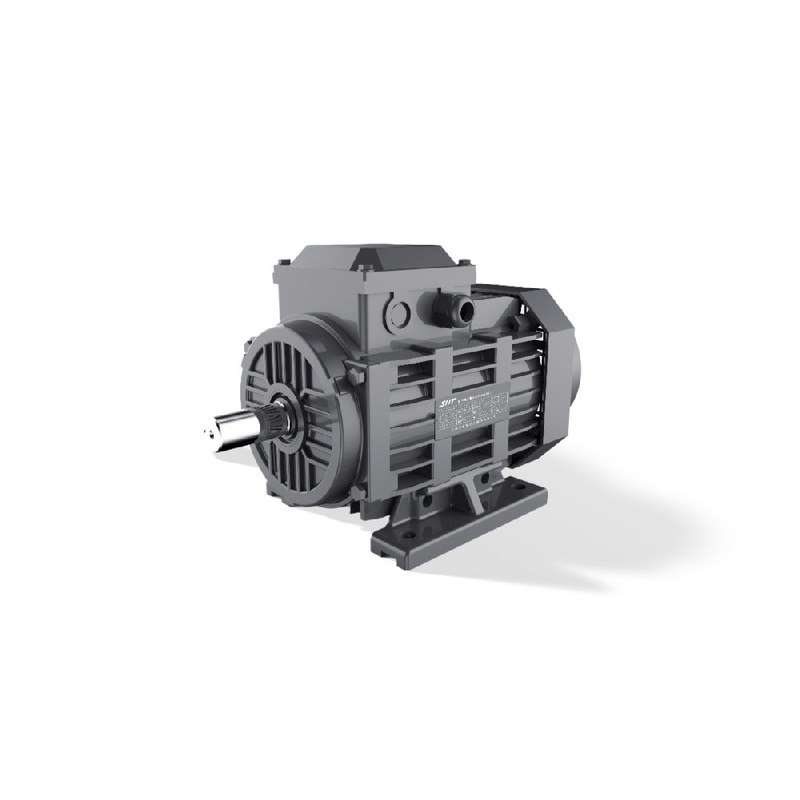

GESHI FTYP LSPM モーター 0.55-15kW IE4 ラインスタート IP55

近代の自動化されたマテリアルハンドリングや軽工業機械の稼働において、標準的な誘導電動機がインバーター駆動下で低速回転する際、深刻な熱的課題に頻繁に直面します。5 Hz から 20 Hz にわたる連続的な低周波運転は、従来の軸に取り付けられた冷却ファンの風量を大幅に低下させ、巻線温度の急激な上昇と早期の熱劣化を引き起こします。Geshi の FTYP シリーズ ラインスタート式永久磁石同期電動機は、H80 から H160 までのフレームサイズ全体で、ラインスタート機能と高密度永久磁石ローター構造を組み合わせることにより、こうした産業上の効率のボトルネックを解決します。

インバーターによって駆動される従来の誘導電動機は、大きなトルクリップルと高調波による鉄損の増加を経験し、包装ラインや自動搬送設備における精密な速度制御を複雑にします。Geshi FTYP シリーズは、高度な電磁気設計最適化を活用して、標準的な非同期電動機に匹敵する直入れ始動特性を維持しながら、IE4 および IE5 の効率クラスを実現します。この構造により、ローターの励磁損失が排除され、同等の誘導フレームと比較して 5% から 10% の効率向上をもたらし、1500 rpm、1000 rpm、750 rpm、および 500 rpm の速度増分にわたって安定したトルク出力を維持します。

技術仕様

定格出力: 0.55 kW @ 50 Hz

モデル名称: FTYP-80M1-4 @ フレーム H80

極数: 4極 @ 1500 rpm

効率クラス: IE4 @ 定格負荷

外郭保護等級: IP55 @ IEC 60034-5

冷却方式: IC410 / IC416 @ 可変速

定格電圧: 380 V @ 3相

定格周波数: 50 Hz @ ライン電源

力率: 0.92 @ 全負荷

周囲温度: -15°C - 40°C @ 標高 <= 1,000 m

絶縁階級: クラスF @ 155°C 温度上昇限度

取付構成: B3 / B5 / B14 @ フランジおよび足元オプション

出力速度範囲: 500 rpm - 1500 rpm @ 多極構成

フレームサイズ範囲: H80 - H160 @ 鋳造アルミまたは鉄製ハウジング

システム統合とハードウェアのセットアップ

H80 から H160 フレームのモーターの機械的設置には、内部軸受へのラジアル荷重ストレスを防ぐために、正確な軸合わせとカップリング公差の制御が必要です。技術者は、高動的運転中の振動伝達を最小限に抑えるため、足元取付式の B3 構成またはフランジ取付式の B5 および B14 バリエーションを剛性の高い構造基礎にしっかりと固定する必要があります。電気的端末処理には、高周波インバーターのスイッチングパルスによって生成される電磁干渉を抑制するため、EMC 適合ケーブルグランドを通したシールド付き多芯ケーブルが求められます。

メイン端子ボックスには圧縮型ケーブルラグが収容されており、三相固定子巻線の低抵抗接続が保証されます。接地は産業安全基準に準拠する必要があり、指定されたフレーム接地端子に直接固定された専用の保護アース導体を使用して、潜在的なグラウンドループを排除します。FTYP シリーズを可変周波数ドライブと組み合わせる場合、パラメータ設定は永久磁石同期電動機の特性に一致させる必要があり、ベクトル制御の不安定性を防ぐために正しい極ペア、定格電流、および電圧制限を設定します。

信頼性と環境耐久性

軽工業自動化の稼働環境では、駆動コンポーネントが浮遊微粒子、湿気、化学残留物にさらされることがよくあります。FTYP シリーズは IP55 の侵入保護等級を備えており、特殊なシャフトシールと精密機械加工された嵌合面を利用して、固定子キャビティへの粉塵やウォータージェットの侵入を防ぎます。熱管理は、効果的な放熱を促進する最適化されたフィン付きハウジング形状に依存しており、連続デューティサイクル中も巻線温度をクラスFの熱閾値内に十分に維持します。

現代のパルス幅変調インバーターによって生成される急峻な電圧立ち上がり時間と高い dv/dt スパイクに耐えるため、固定子巻線には特殊なマグネットワイヤと多層真空含浸絶縁が組み込まれています。この堅牢な誘電バリアにより、ターン間絶縁破壊や部分放電現象が防止され、稼働寿命が延びます。定期的な保守手順には、端子の締付け点検、シールの完全性確認、軸受の振動波形の監視が含まれ、高負荷な産業スケジュール全体で高い平均故障間隔を確保します。

選定ガイダンスと代替オプション

適切なモーターバリエーションの選定には、必要な機械的出力、稼働速度プロファイル、および駆動される機械内の利用可能な設置スペースの慎重な評価が必要です。ベースラインの FTYP-80M1-4 ユニットは、H80 フレーム内で 1500 rpm において 0.55 kW を発揮し、コンパクトな搬送や軽定位の作業に最適です。アプリケーションをスケールアップするエンジニアは、最大 H160 までの大型フレームサイズを選択でき、500 rpm まで下がる多極オプションを備えた最大 15 kW に及ぶ出力に対応します。

レガシーの固定速度ラインや標準インバーター駆動ラインをアップグレードする場合、技術チームは、永久磁石同期の性能曲線に対してトルク要求と熱サイクルをクロスリファレンスする必要があります。北京众平科技股份有限公司 (Beijing Zhongping Technology) は、エンジニアによるクロスリファレンス選定、容量計算、およびローカルの在庫状況の確認を支援する専用の技術サポートを提供し、シームレスなシステム統合の合理化と機器のダウンタイムの最小化を図ります。

よくある質問 (FAQ)

1. FTYP シリーズと標準的な誘導電動機の主な稼働上の違いは何ですか？

FTYP シリーズはローター構造に永久磁石を使用しており、誘導電動機のような直入れ始動を可能にしながら、ゼロのローター励磁損失とより高い全体効率で同期速度で回転します。

2. FTYP-80M1-4 モデルは、標準的な固定周波数電力網から直接稼働させることができますか？

はい、このユニットは、定常状態の運転中に IE4 効率レベルを達成しながら、ユーティリティライン全体で直入れ始動できるように設計されています。

3. これらのユニットにはどのような保守ポリシーと保証範囲が適用されますか？

製品は、認定された流通チャネルを通じて管理される、標準的なメーカー保証および出荷前品質検証プロトコルに裏打ちされています。

4. IP55 の外郭保護等級は、粉塵の多い環境でどのようにモーターを保護しますか？

IP55 等級は、有害な粉塵の蓄積を制限し、あらゆる方向からの低圧ウォータージェットに抵抗して、内部の巻線と軸受を保護します。

5. インバーターによって誘発される電圧スパイクに対処するために、どの絶縁階級が使用されていますか？

モーターは、高い dv/dt ストレスと熱負荷に耐えるための特殊なマグネットワイヤを備えたクラスF絶縁システムを採用しています。

6. H80 から H160 のフレームサイズには、複数の取付構成が用意されていますか？

はい、多様な機械的レイアウトに合わせて、B3 足元取付、B5 フランジ取付、および B14 フェース取付の構成が含まれています。

7. 標準的な IE3 ユニットと比較した、これらの永久磁石モーターの一般的な効率向上はどのくらいですか？

負荷プロファイルと稼働速度に応じて、通常、エネルギー損失が 5% から 10% 削減されます。

8. これらのモーターをインバーターで使用する場合、ドライブパラメータはどのように設定する必要がありまか？

インバーターは永久磁石同期電動機モードに設定し、閉ループまたは開ループのベクトル制御のために、正確なモーターの定格電流、電圧、周波数、および極ペアを入力する必要があります。
