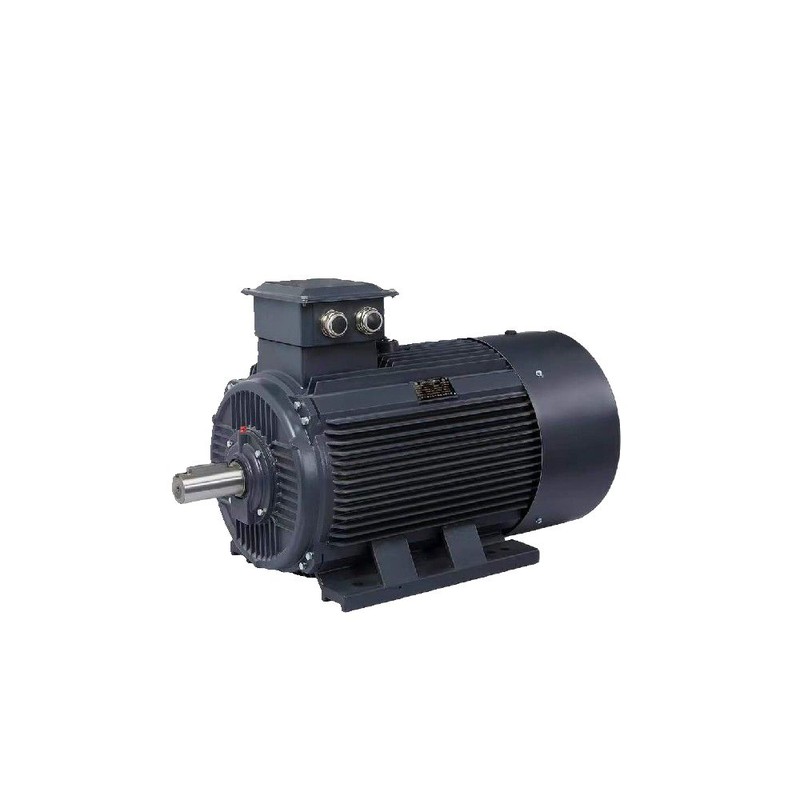

GESHI CZM5 IE5 シンクロナス・リラクタンス・モーター 5.5-355kW

重工業用途で使用される従来の誘導電動機は、固有の回転子電気損失と、部分負荷時における急激な効率低下に悩まされていました。フレームサイズH132からH355にわたるGESHI CZM5シリーズの高効率永久磁石同期電動機は、回転子の銅損を完全に排除することで、これらの効率のボトルネックを解消します。北京众平科技股份有限公司（Beijing Zhongping Technology）は、厳格な出荷前品質検査と包括的な12ヶ月保証に裏打ちされた100%オリジナルの国内在庫から本ユニットを供給し、過酷な産業用ドライブへの確実な統合を保証します。

産業施設は、モーターの熱蓄積、系統の高調波歪み、そして厳格なエネルギー効率規制による継続的な運用上のプレッシャーに直面しています。従来の非同期機は回転子誘導電流に依存しているため、部分負荷サイクルにおいて多大な熱放散が発生し、力率性能が低下します。GESHI CZM5シリーズは希土類永久磁石技術を活用して同期回転子励磁を確立し、二次スリップ損失を排除してIE5のエネルギー効率基準を達成しています。ベクトル制御アルゴリズムを使用する閉ループ可変周波数ドライブと連携して動作することで、これらのモーターは広い速度範囲にわたって正確なトルク応答を実現しつつ、動作温度を抑制します。

技術仕様

定格出力：5.5 - 355 kW @ 400 VAC

フレームサイズ：H132 - H355 @ 50 Hz

エネルギー効率レベル：IE5 @ 定格負荷

同期速度：1000 rpm @ 6極

保護等級：IP55 @ 標準稼働

絶縁階級：F / H種 @ 温度上昇限度

デューティサイクル：S1 連続 @ 周囲温度 40°C

力率：0.95 cosφ @ 全負荷

冷却方式：IC411 IC416 @ 全閉ファン冷却

取付構成：B3 / B5 / B35 @ フランジ・フット設計

システム統合とハードウェアのセットアップ

適切な電気的および機械的統合により、同期リラクタンスおよび永久磁石システムの長期的な安定稼働が保証されます。端子ボックスの接続には、IP55の環境保護性能を維持するために、適切なグランド圧縮を備えたシールド付き多芯ケーブルが必要です。制御信号の配線は、電磁干渉結合を防ぐため、高周波インバータ出力相から空間的に離す必要があります。システム接地には、モーターフレーム、ドライブシャーシ、および施設の接地グリッド間で低インピーダンスのボンディングを行い、グランドループを排除してエンコーダやレゾルバのフィードバック回路を保護する必要があります。

信頼性と環境耐久性

過酷な産業環境では、頑丈な機械構造と高度な熱放散管理が求められます。鋳鉄製のフレーム構造は、重機に典型的な高い機械的衝撃や継続的な振動負荷に対して構造的剛性を提供します。FまたはHの熱的境界に対応する絶縁システムは、最新のパルス幅変調（PWM）インバータによって生成される電圧スパイクに耐えます。外部冷却ファンはリブ付き冷却表面全体に一貫した気流を送り、局所的なホットスポットを防ぎ、長時間の稼働サイクルにわたって永久磁石の磁気的安定性を維持します。

選定ガイダンスと代替オプション

正しいモーター構成を選択するには、負荷トルクプロファイル、周囲温度範囲、およびインバータのキャリア周波数性能を分析する必要があります。北京众平科技股份有限公司（Beijing Zhongping Technology）は、H132からH355までのフレームサイズをカバーする包括的なエンジニアリング在庫を維持しており、CZM5-132S-3-1000-T4のような特殊なバリエーションも含まれています。技術サポートチームは、システムインテグレーターによるクロスリファレンス選定、熱低減計算、および従来の誘導セットアップからの直接寸法交換を支援します。

よくある質問（FAQ）

1. CZM5シリーズの納期と在庫状況はどうなっていますか？

標準フレームサイズおよびCZM5-132S-3-1000-T4などの人気のある構成は、迅速な発送のために国内に在庫されており、通常の出荷は24〜48時間以内に処理されます。

2. これらの永久磁石同期電動機にはどのような保証が適用されますか？

すべてのユニットには、指定された動作条件の下での材料の欠陥および動作の信頼性をカバーする、包括的な12ヶ月のメーカーおよび代理店保証がついています。

3. CZM5シリーズは商用電源（グリッド）に直接接続して動作できますか？

いいえ、これらの永久磁石同期電動機には、起動時の同期と周波数変調を管理するためのベクトル制御が可能な専用の可変周波数ドライブが必要です。

4. IE5の効率等級は、連続的な産業運転にどのような影響を与えますか？

IE5の効率分類は電力損失を大幅に削減し、総電力消費量を下げ、連続S1デューティサイクルにおける運用上の発熱を減少させます。

5. 磁石なし、または永久磁石の回転子アセンブリにはどのようなメンテナンスが必要ですか？

回転子設計により機械的な巻線やブラシが不要になっており、定期的な施設のメンテナンス期間中に、ベアリングの潤滑点検と冷却ファンの清掃チェックを行うだけで済みます。

6. 標準のB3フットマウント以外の代替の取付構成はありますか？

はい、このシリーズは、既存の機械的フットプリントに合わせるために、B5フランジ取り付けやB35のフット・フランジ複合構成を含む複数の機械的配置をサポートしています。

7. 高い力率は、施設の電気インフラにどのような影響を与えますか？

力率を1に近づけることで無効電力の引き込みが減少し、変圧器、ケーブル、および開閉装置にかかる熱的ストレスが軽減されるとともに、電力会社の力率ペナルティを回避できます。

8. モーター巻線にはどのような特定の熱保護が組み込まれていますか？

標準仕様には、ドライブコントローラーによる継続的な熱監視のために、固定子巻線に直接埋め込まれたPTCサーミスタまたはPT100測温抵抗体が組み込まれています。
