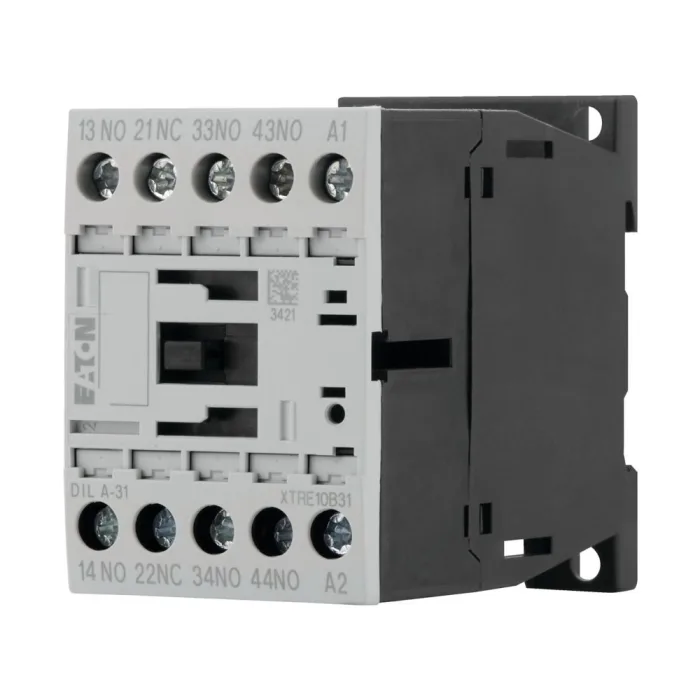

Eaton DILA-31 コンパクト 4 ポール AC コンタクタ リレー モジュール

Eaton DILA-31は,現代の産業制御システムの複雑なスイッチング要件を満たすために特別に設計された堅固で多用途の4極コンタクタです.Eatonの有名なMoellerシリーズの一部として,このACコンタクタリレーは,コンパクトでモジュール形状で信頼性の高い性能を提供するように設計されています.その主要な機能は,モーター,暖房要素,照明システムなどの高電力負荷を管理するために,しばしばプログラム可能な論理コントローラー (PLC) によって直接制御される重型スイッチングインターフェースとして機能することです.最大動作電流4Aと多用途の接触構成で,DILA-31は重要なカップリングとインターフェースコンポーネントとして機能し,低電力制御回路と高電力アクチュエーターシステムの間のギャップを例外的な効率と信頼性で高めます.その設計は,モーターの起動,制御,保護におけるEatonの数世紀の経験を反映し,安全性と運用耐久性の両方を要求するアプリケーションのために証明されたソリューションを提供しています.

1.製品概要と運用原理

Eaton DILA-31は,モジュール式で拡張可能な設計と四極スイッチング能力で特徴付けられるコンタクターリレーのファミリーに属しています.その核心は、電気作動スイッチとして動作します。制御電圧（230V ACまたは24V DCのようなACおよびDCの変体で利用可能）がコイルに適用されると、アーマチャーを引く磁場を生成します。この物理的な動きは、複数の電源接触を同時に開くか閉じる。DILA-31は,通常オープン(NO)と通常閉鎖(NC)のコンタクトの組み合わせとして指定することができる柔軟な接触構成で特に知られています.この柔軟性により,モーターの3段階を切り替えるなどの複雑な制御タスクを実行することができ,同時に第4極を通じてステータスフィードバック信号を提供することができます.AC接触器リレーとして,産業環境で一般的に見つかる交流電流負荷のために最適化され,頻繁な切り替え条件でさえ安定した操作と長い電気寿命を保証します.

2.Technical仕様および性能特徴

DILA-31は,様々な産業環境に適した堅固な電気および機械仕様によって定義されています.電気的には、極当たり4Aの最大連続動作電流のために評価されています。異なる制御電圧システムのための設計の柔軟性を提供する230V AC（50/60 Hz）および24V DCのような共通の産業標準を含む様々な制御コイル電圧で利用できます。機械的には、コンタクタは45mmの均一な幅、68mmの高さ、およびACモデルのための約254グラムの重量を持つコンパクト、省スペースの設計を特徴としています。このコンパクトな4極接触器は,設置およびメンテナンスを簡単にする産業制御パネルのあらゆる特徴の標準DINレールに簡単に取り付けるために設計されています.電気接続は,電源および制御回路の両方のための安全で高い完整性の接続を保障する信頼性の高いねじ端末によって作られます.この建設は,RoHSコンプライアンスを含む国際基準を満たすように設計され,グローバルな環境および安全規制の遵守を強調しています.

3.Designの特徴および構造の詳細

モジュラーおよび拡張可能なアーキテクチャ

DILA-31シリーズの特徴は,モジュールで拡張可能なデザインです.基本的な四極ユニットは,上部に取り付けられる追加の補助接触ブロックで拡張することができ,接触の総数を8個まで増やすことができます.このモジュラリティにより,エンジニアは,より大きなフットプリントや完全に異なるデバイスを必要とせずに,アプリケーションの正確なニーズにコンタクタの機能をカスタマイズできます.アセンブリ内のすべての接触は相互に鎖され、正確な機械同期および安全な操作を保証します。

長寿命のための堅固な構造

DILA-31は,厳しい産業環境で耐久性のために構築されています.材料と構造は,長い機械的および電気的寿命を確保し,何百万もの操作サイクルに耐えることができます.接触システムは電気アーチングを効果的に管理するために設計されており、それらを装備したモデルのために、灭弧室ショートサーキットを防ぐために操作中に取り外すべきではありません。接触,コイル,および断熱ハウジングのための高品質材料の使用は,磨損,腐食,および電気故障に対する一致した性能および抵抗を保証します.

統合された安全性と信頼性機能

このACコンタクタリレーの設計において安全は最も重要です。肯定的に導かれた接触点は,NCとNO接触点が同時に閉じることはできません,安全な機械状態および信頼性の高い相互鎖を確保するために不可欠であることを意味する重要な安全機能です.この機械的強制ガイダンスは,危険な状況につながる可能性のある故障モードを防ぎ,安全関連制御回路の重要な要素となります.

4.Primaryアプリケーション領域および産業ソリューション

Eaton DILA-31の多様性は,多くの産業自動化と制御シナリオの基石となります.

産業自動化とモーター制御

その主な適用は産業自動化で,インターフェースリレーとして機能します.一般的には,PLCの出力から直接大きなコンタクタまたはモータースターターを制御するために使用されます.この設定により,低電流PLC出力は,モータースターターコイルに必要な高電流を安全で信頼性の高いように切り替えることができます.複雑な機械では、複数のDILA-31コンタクタは多速モーター、スター・デルタスターター、またはファン、ポンプ、および圧縮機の補助モーターを制御するために使用できます。

電力管理および配電システム

4極接触器として、それは3相電源アプリケーションに完全に適しています。モーターまたは加熱負荷の3つの相と中立線を同時に切り替えるために使用できます。これは,自動転送スキーム,電力因子修正のためのコンデンサーバンク,負荷の完全な隔離が必要な産業加熱システムを制御するなどの配電システムのアプリケーションに理想的です.

建物自動化と制御

　　Beyond heavy industry,the DILA-31 finds use in building automation systems.It can control three-phase HVAC units,large lighting arrays,and other significant electrical loads in commercial buildings.Its reliable performance and compliance with safety standards make it a trustworthy component for managing essential building services.

5.Installation、配線、およびメンテナンスの考慮事項

　　Proper installation is crucial for ensuring the reliable operation and long service life of the DILA-31 contactor.Prior to installation,it is recommended to verify that the coil voltage matches the control supply voltage and to manually check that the moving parts operate freely without any binding.During installation,the contactor should be securely mounted on a DIN rail,and care must be taken to ensure that no screws,wires,or other debris fall into the unit,as this could cause mechanical binding or electrical short circuits.The screw terminals should be tightened to the specified torque to ensure good electrical contact and prevent loosening due to vibration.

メンテナンスのために、定期的な点検をお勧めします。これには,端末の過熱の兆候を確認し,接触器が過度な接接接触器の接接触器が過度な接接接触器の接接続接器が過度なこれ接接触器の接接点接器があまり過度な接器のこの接器のこれが過接器の過熱メンテナンスの重要な側面は、コンタクトが含まれています。銀合金の接触は自然に導電性のある暗い酸化層を形成し,それを取り除くべきではないが,重要な穴や材料移動を引き起こす重度のアーチは,接触交換またはユニット全体の更新を必要とする可能性があります.また、接触器が供給されている場合は、重要です灭弧室,この部品は,安全にアークを消し,相対相の故障を防ぐために,操作中に常に位置に置かれていなければなりません.

6.比較的利点と価値提案

スペース効率と設計の柔軟性

DILA-31のコンパクトな45mm幅は,4極コンタクタのための高度なスペース最適化を表しています.これにより,制御パネル設計者は,より小さな足跡により多くの機能を構築し,制御エンクローザの全体的なサイズとコストを削減できます.そのモジュール拡張性は,この価値をさらに強化し,複数の離散デバイスを必要とせずにカスタマイズされたソリューションを可能にします.

システムの安全性と信頼性の向上

ポジティブガイドコンタクトの組み込みは 制御システムの安全レベルを高めますこの機能は,機械安全基準の遵守を必要とするアプリケーションで不可欠です.これは,機械の予想外の起動または危険な状況につながる可能性のある故障の発生を防ぐのに役立ちます.Eaton Moellerシリーズから継承された堅固な構造と実証された設計原則は,故障間の高い平均時間(MTBF)に貢献し,計画外のダウンタイムを最小限に抑える.

運用コスト効果性

DILA-31の長い電気および機械寿命は,直接交換コストの削減と所有コストの低減に変換されます.PLCと直接インターフェースする能力は,制御システムのアーキテクチャを簡素化し,中間インターフェースモジュールの必要性を減らし,オリジナル機器メーカー(OEM)とエンドユーザーの両方のための材料ビルを合理化します.

よくある質問（FAQ）

標準的な3極コンタクタとDILA-31のような4極コンタクタを区別するのは何ですか？

標準的な3極接触器は、通常モーターまたは負荷の3相導体を切り替えるために使用されます。4極のコンタクタは重要な追加的なスイッチング要素を提供する第4極を追加します。この余分な極は,完全な負荷隔離のための中立導体を切り替える,信号または相互ロックのための制御回路を切り替える,または上昇アプリケーションのモーターブレーキに電圧供給を提供するために使用できます.DILA-31の極の柔軟なNO/NC構成により,これらすべての役割に適応できます.

DILA-31はACおよびDC制御電圧の両方で使用できますか？

DILA-31シリーズは,特定の電圧タイプと範囲に設計されたコイル付きモデルを提供しています.AC操作のために評価されたコイルのバージョン（例えば230V AC 50/60Hz）およびDC操作のために設計されたバージョン（例えば24V DC）があります。適切な動作を確保し 損傷を避けるために,アプリケーションで利用可能な制御供給と一致するコイル電圧のモデルを選択することが重要です.

このコンタクタの拡張性は実際にどのように機能しますか？

基本的なDILA-31ユニットは,メインユニットの上部に付属する追加的,別途利用可能な補助接触モジュールを装備することができます.これらのモジュールは、余分な通常に開かれたまたは通常に閉じられた接触を提供することができます、主要な接触器に機械的にロックします。メインコンタクタのコイルがエネルギーを与え,アーマチャーが動くと,これらの補助モジュールのコンタクトも動作し,効果的に単一のコマンド信号から同時に切り替える回路の数を増加します.

「Positively Guided Contacts」の意味とは？

ポジティブガイドされた（または機械的にリンクされた）接触は基本的な安全特徴です。通常に開いた接触と通常に閉じた接触が物理的に結びついており、両方が同時に閉じられることは不可能であることを確保します。この"break-before-make"行動は,例えば,モーターに前方と逆方のコマンドを同時に適用することができ,短回路または機械の損傷を引き起こす可能性がある状況を防ぐため,安全インターロック回路にとって重要です.

動作できないDILA-31のトラブルシューティングの主要な手順は何ですか？

まず、正しい制御電圧がコイル端末に存在していることを確認します。電圧が存在するが、接触器が引き込まない場合、コイルは故障があるかもしれません。電圧が低すぎるかもしれません。コイルがエネルギーを与え、アーマチャーが動きますが、負荷が電力を受け取らない場合、主な接触は磨かれたり損傷したりすることがあります。コンタクタまたは負荷接続の物理的な検査またはメンテナンスを行う前に,常に電源が切断されていることを確認してください.
