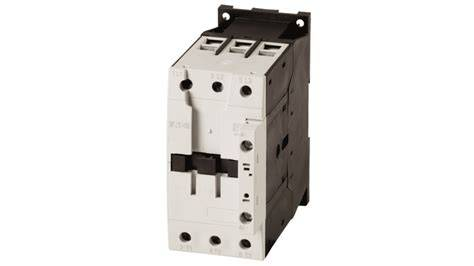

Eaton DILM50（230V50Hz、240V60Hz）は、三相モーターおよび他の高出力電気負荷の信頼性の高いスイッチングおよび制御のために設計された高性能産業コンタクターです。Eatonの有名なDILシリーズ内の多用途AC DCコンタクタとして,50Aの最大動作電流を処理するように設計され,50Hzで230Vおよび60Hzで240Vを含む幅広い電圧範囲に適しています.この三極コンタクタは産業制御パネルの基石であり、重型機械を自動化するための耐久性と効率的なソリューションを提供します。設計は,長寿命,運用安全,様々なグローバルな電力システムにシームレスな統合を強調し,製造や加工から商業インフラまでのアプリケーションで信頼できるコンポーネントになります.
1.製品概要とシステム統合
DILM50は,堅固な構造とグローバルな認証で知られているEatonの包括的なDILコンタクタファミリーに属しています.この特定のモデルは電気操作スイッチとして機能し、低電力制御回路（230V ACコイルによって活性化されます）を使用して安全に高電力モーター回路を作り、破ります。それはモーターの完全な保護のための過負荷リレーとペアリングされたモータースターターアセンブリの構築の基本的な要素です。コンタクタの設計は,容易な取付けのために最適化され,パネル取付けおよびDINレール付属の両方をサポートし,制御キャビネットの設計者およびシステム統合者に柔軟性を提供します.
2.技術仕様および性能データ
DILM50は,厳しい環境で信頼性を保証する一連の堅固な電気および機械仕様によって定義されています.
電気評価:それは50Aの最大運用電流を特徴とし、230VのAC.The装置の制御電圧のために評価されています、690Vの高い断熱電圧を誇り、その安全マージンおよび耐久性を高めます。
接触構成:このモデルは,通常3つの開いた(NO)電源接触を持つ3極メイン接触器として構成されています.さらに,それは統合された補助接触-2通常は開いている(NO)と2通常は閉じている(NC)が付属しており,これは,より大きな自動化システム内のビルド制御と相互ロッキングロジックに不可欠です.
物理および環境:コンタクタは-25°Cから+40°Cの温度範囲内で信頼性の高い動作に構築されています.996.4グラムの大きな重量で,産業耐久性のために設計された堅固で堅固な構造を反映しています.
3.Core設計特徴および構造
堅固な構造と材料の品質
DILM50産業用コンタクタの物理的構造は,長寿命と一贯した性能を優先します.接触器やハウジングに高品質材料を使用することで,電気摩耗や機械的衝撃に対する抵抗性を確保します.ネジ端末接続は,電源および制御配線のための安全で信頼性の高いインターフェースを提供し,故障につながる可能性のあるネネネジ端末接続のリスクを最小限に抑える.
制御論理のための統合付属コンタクト
機能性を向上させる主要な特徴は,複数の統合付属コンタクト(2 NO+2 NC)を含むことです.これらの補助コンタクトは主電源コンタクトと一緒に動作し,DILM50は同時に高電力負荷を管理し,プログラム可能な論理コントローラー(PLC)または他の制御装置にその状態(例えばオンまたはオフ)を信号することができます.これは,外部補助接触ブロックの必要性を排除し,スペースを節約し,キャビネット配線を簡単にします.
認定とグローバルコンプライアンス
DILM50シリーズは,厳格な安全および品質基準の遵守を証明する様々な国際認証によってサポートされています.これらの認証は,コンタクターが性能と安全に関する認定されたベンチマークを満たしていることを知り,異なる地域の幅広い産業プロジェクトに自信を持って展開することを保証します.
4.Primaryアプリケーション領域および産業ソリューション
Eaton DILM50の多様性により,幅広い産業用途に適しています.
モーター制御センター:ポンプ,圧縮機,ファン,およびコンベヤーベルトの三相モーターを制御するために理想的に適しており,これらの重要な資産を開始,停止,保護するスイッチング能力を提供します.
産業自動化システム:自動化された製造および加工ラインの内で,この産業コンタクタは機械のドライブ,油圧パワーユニット,および他の高出力アクチュエーターを制御するために使用され,正確な操作制御を保証します.
商業およびインフラシステム:接触器は重い感導負荷の信頼性の高い切り替えが必要なエレベーター,エスカレーター,およびHVACシステムを制御するなどの商業設定で適用を見つけます.
5.運用の利点と経済的利点
高い信頼性と長い電気寿命
DILM50は長い運用寿命のために設計されており、多くの電気スイッチングサイクルに耐えることができます。この耐久性は,メンテナンスニーズの減少と所有コストの低下に転換されます.コンタクタは厳しい仕事サイクルでも頻繁に交換する必要はありません.
システムの安全性向上
安全は最大の利点です。高断熱電圧（690V）は、余分な安全保障を提供します。さらに,統合された補助接触は安全インターロック回路で利用することができ,意図せずに機械の起動を防止し,人員と機器の両方を保護するのに役立ちます.
インストールとメンテナンスの簡素化
DINレールの取付けおよび明確でアクセス可能な端末のための設計は,設置時間を大幅に短縮します.DILシリーズのモジュールの性質は,アクセサリーと交換部品が簡単に利用できることを意味し,初期の設定と将来のメンテナンス操作の両方を合理化します.
拡大された視野：産業制御システムにおけるコンタクタの役割
DILM50のようなデバイスが産業エコシステムにどのように適合するかというより広い文脈を理解することは,適切な選択と適用の鍵です.
モーター管理における1.The接触器の役割
コンタクタはモーター制御のワークホースです。簡単なスイッチとは異なり、モーターが起動するときに経験される高いインラッシュ電流を処理するように設計されています。典型的な構成では,産業用コンタクタは過負荷リレーと組み合わせられています.接触器は回路を作り、断つ責任を負っていますが、過負荷リレーは時間の経過による過度な電流による損傷からモーターを保護します。50Aの評価を持つDILM50は,中力モーターを制御するこの役割に完全に適しています.
2.AC vs.DC コンタクター操作
DILM50（230V50Hz、240V60Hz）は、DILシリーズにはACおよびDCコイル制御電圧の両方のモデルが含まれている意味でACDCコンタクタであるが、この特定の変体は操作のためにACコイルを使用します。より広いDILシリーズには,DCコイルのモデルが含まれており,消費電力がさらに低く,PLC出力によって直接制御できます.この柔軟性により,エンジニアは制御システムの電源に最適なコイルタイプを選択できます.
よくある質問（FAQ）
接触器とリレーの主要な違いは何ですか？
接触器は,通常,50A DILM50.A リレーによって処理されるモーターや重い負荷を制御するために使用されるより高い電流とパワーを切り替えるために設計されています.リレーは通常,低電流制御および信号回路に使用されます.接触器は,多くの場合,高電流が中断したときに形成される電弧を消すためにアーク抑制機能を組み込んでいます.
DILM50はACおよびDC電源負荷の両方で使用できますか？
DILM50（230V50Hz、240V60Hz）は主に三相AC電源負荷を切り替えるための三極装置として設計されています。その仕様はAC電圧と電流に定義されています。DC負荷を切り替えるには,適切な性能とアーク中断能力を確保するためにDIL範囲から特別に評価されたDCコンタクタを選択する必要があります.
この接触器の補助接触の目的は何ですか？
統合付属コンタクト（2 NO+2 NC）は主電源コンタクトと同時に動作する低電流コンタクトです。制御および監視回路を作成するために使用されます。例えば,1つの接触は"オン"指示灯を照らすために使用することができ,別の接触は,PLCに状態信号を提供することができ,またはガードが閉じられない限り,機械を起動させないようにインターロック安全回路で使用することができます.
特定のモーターに適したコンタクタをどのように選択しますか？
選択は主にモーターのフルロード電流（FLA）と供給電圧に基づいています。コンタクタの評価された動作電流(DILM50の場合は50A)はモーターのFLAに等しく,それ以上である必要があります.指定された供給電圧でモーターの評価された電力(kWまたはHP)はコンタクタの能力ともチェックする必要があります.常に現地の電気コードや製造業者のドキュメントを参照してください。
DILM50は安全性と品質についてどのような認定を持っていますか？
DILM50を含むDILMシリーズコンタクタは,UL,CSAなどの様々な国際認証を持ち,テストされ,安全性と性能のための厳格な世界規格を満たしています.
