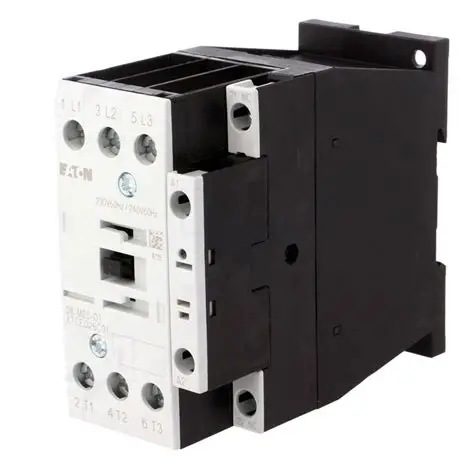

DILM25-01重役3ポールモーター制御コンタクター230V50Hz、240V60Hz

Eaton DILM25-01は,産業用電気システムの基石のコンポーネントとして立ち,電気モーターの信頼性の高いスイッチングと制御のための多用途な3極コンタクタとして精密に設計されています.本質的なモーター制御コンタクタとして、頻繁なメーク・アンド・ブレーク操作、インラッシュ電流および連続的な重役サービスの要求的な条件を処理するために設計されています。このコンパクトで強力な装置は,現代自動化,HVACシステム,および産業機械のワークホースである三相ACモーターの安全な開始,停止,および保護を可能にする遠隔操作スイッチとして機能します.その堅固な構造,国際標準に準拠し,柔軟な統合機能は,システムの安全性を向上させ,制御シーケンスを自動化,運用寿命を確保するためにエンジニアやパネルビルダーにとって優先された選択肢です.

1.プロダクト概要および機能原理

Eaton DILM25-01は,3相AC負荷を制御するために設計された有名なDILMコンタクターシリーズのメンバーです.その核心は,モーター制御コンタクタは電気操作スイッチです.DILM25-01は電磁コイルをエネルギーにするために、通常PLC、プログラム可能なリレー、または簡単な押しボタンステーションから低電力制御信号を使用することによって機能します。このコイルがエネルギーを与えられたとき,それは移動可能なアーマチャーを引き出す磁場を作成し,それによって複数の電源接触セットを閉じます.この3極コンタクタの場合,3つの主要な電源コンタクトはAC供給の3つの段階をモーターに接続するために同時に閉じます.機械的にリンクされているが,電気的に隔離されている補助接触は,接触器がエネルギーを与えられているかどうかを示す制御回路のためのフィードバックを提供するために状態を変更します.コイルの脱エネルギー化により、スプリングは接触を通常開いた状態に戻し、モーターへの電力を安全に中断します。

2.技術仕様および性能データ

DILM25-01は,適用範囲を定義する精密な電気および機械評価のセットで特徴付けられています.400V ACで25 Ampereの名目動作電流のために評価され,400Vで11 kWまでの評価電力のモーターを制御するために適しています.3極の接触器は、690V AC.Theまで処理できる主要な電源回路の供給電圧の幅広い範囲のために設計されています。制御コイルは、様々な制御電圧システムへの統合のための柔軟性を提供する24V、110V、230V、および400Vのような様々な標準的なACおよびDC電圧で利用できます。その電気耐久性は数百万の機械操作のために評価されており,フルロードの下で多くのメークアンドブレークサイクルがあり,頻繁なスイッチングアプリケーションのための信頼性を示しています.装置はまた,過負荷電流を安全に中断することができる高い断断電能力を特徴とし,エネルギー状態で最小限の電力消費のために設計され,システム全体のエネルギー効率に貢献します.

3.Designの特徴および構造の詳細

堅固なエンクローザーと安全設計

Eaton DILM25-01は,通常IP20指の安全な基準を満たすライブ部品との偶然の接触から高度な保護を提供する自己消滅プラスチックエンクロージャに収容されています.これは,産業用制御パネルに設置されたモーター制御コンタクタにとって重要な安全機能です.端末は安全で信頼性の高い接続のために設計されており、しばしばケージクランプとネジタイプのワイヤー端末の両方を異なるインストールの好みと標準に合わせます。全体的な構造は堅固で,振動を含む産業環境の機械的圧力に耐えることができます.

接触システムと磁気回路

この3極接触器の中心は、その銀-カドミウム酸化物（AgCdO）または同等の銀ベースの合金接触です。これらの材料は溶接および侵蚀に対する優れた抵抗を提供し、長い電気寿命を保証します。コイル、コア、およびアーマチャーを構成する磁気システムは、低低低低低低低低磁磁磁磁気システム低磁磁磁磁磁磁磁気システムは低磁磁磁磁磁磁磁気システムは低磁磁気システ多くのバージョンには,コイルがエネルギーを消すときに崩壊する磁場によって生成される電圧スパイクから制御電子機器を保護する内蔵の一時的な抑制回路があります.さらに,接触器は標準的なDINレール(TS35)に簡単に取り付けられるように設計されており,一部のモデルは逆行または冗長スキームで2つの接触器の同時エネルギーを防ぐためにオプションの機械的なインターロックを提供します.

4.Primaryアプリケーション領域および産業ソリューション

Eaton DILM25-01の主要な役割は、三相非同期モーター用のモーター制御コンタクタとしています。モータースターターの組み合わせで普遍に使用され,熱負荷過ぎのリレーまたはブレーカーと組み合わせて,切り替え,隔離,および負荷過ぎの保護を提供する完全なモータースターターソリューションを形成します.これらの組み立ては,製造業などの産業において基本的であり,コンベヤーベルト,ポンプ,ファン,機械工具を制御します.

直接モーターの起動以外に、この3極の接触器は、補償のための加熱要素、変圧器銀行、および電力コンデンサーのような他の3相負荷を制御するための自動化システムで広く使用されています。その信頼性は,空気処理ユニット,水ポンプ,冷却塔の運用のための建物管理システムの重要な要素です.デバイスの多用性は,圧縮機制御,クレーン,ホイストシステムなどの専門アプリケーションにも広がり,PLCによって管理される複雑な制御回路の電力制御要素としても広がります.

5.運用の利点と経済的利点

システムの安全性と信頼性の向上

DILM25-01は,低電圧制御回路が高電力モーター回路を遠隔で切り替えることを可能にすることによって操作安全性を大幅に向上させます.これにより,オペレータが高電圧機器と手動で相互作用する必要がなくなります.その堅固な設計は,数百万のサイクルにわたって一致した性能を保証し,予想外の故障と関連する生産ダウンタイムのリスクを最小限に抑える.端末の明確なマーキングと補助接触の標準化された色コードは,設置とメンテナンス中の配線エラーを減らします.

コスト効率と簡単なメンテナンス

世界的に認識され,広く利用可能なコンポーネントとして,Eaton DILM25-01は,圧倒的な総所有コストを提供しています.長い寿命により,交換頻度と在庫コストが減少します.モジュール設計およびDINレールの取付けは,構築段階中に貴重な時間と労働を節約するインストールおよびパネルレイアウトを簡単にします.メンテナンスが必要な場合,コンタクタは標準化されたフォームファクターと接続システムのおかげで,制御回路全体を妨げずに簡単に交換することができ,機械のダウンタイムとメンテナンス費用を減らします.

6.統合およびコンプライアンス基準

Eaton DILM25-01は,UL,CSA,CE,CCCなどの主要な国際規格機関からの認証を持つグローバルなコンプライアンスのために設計されています.低電圧コンタクタおよびモータースターターを規制するIEC 60947-4-1を含む関連するIECおよびEN規格に適合します。これにより,そのパフォーマンス,安全性,信頼性が異なる市場で検証され,一致していることを保証します.コンタクタの設計は,オーバーロードリレーやサーキットブレーカーなどのEatonのポートフォリオの他のコンポーネントとシームレスな統合を容易にします.

よくある質問（FAQ）

接触器とリレーの主要な違いは何ですか？

両方は電磁操作スイッチであるが、DILM25-01のようなモーター制御コンタクタは、通常9Aから1000A以上の高電流負荷を処理するために特別に設計され、モーターやヒーターなどの電源回路を制御するために使用されています。通用リレーは通常10-16Aまでの低電流のために設計され、主に制御および信号回路で使用されます。DILM25-01のような接触器は,標準リレーで通常見られない特徴であるモーター電流を中断するときに生成される強力なアークを消すためにアークシュート付きの堅固な構造を持っています.

DILM25-01はACおよびDCモーター制御の両方で使用できますか？

Eaton DILM25-01は,主に3相AC電源を切り替えるための3極コンタクタとして設計され,この目的のために最適化されています.そのコイルはACまたはDC制御電圧のいずれかのために指定することができますが、その主要な電源接触はAC負荷のために評価されています。DCモーター負荷のための標準ACコンタクタを使用することは一般的に推奨されません。DCモーターは,急速な接触侵蚀と故障につながる可能性がある自然電流ゼロ交差の欠如によるアーク中断に異なる課題を提出します.DCモーター制御のために,DC操作のために特別に評価されたコンタクタを選択する必要があります.

アプリケーションに適した正しいコイル電圧をどのように選択しますか？

コイル電圧は重要な選択パラメータであり,システムの利用可能な制御回路電圧と一致する必要があります.DILM25-01は、24V AC/DC、110V AC、230V AC、および400V AC.Youを含む標準電圧の幅広い範囲のためのコイルで利用できます。最初に安全のための別々の低電圧変圧器または電源であるあなたの制御電源の電圧を識別しなければなりません。正しいコイル電圧を選択することで,コンタクタの信頼性の高いピックアップと保持を保証します.

この接触器の補助接触の目的は何ですか？

DILM25-01のようなモーター制御コンタクタの補助コンタクトは,主要なコンタクト運動に機械的にリンクされていますが,別々の低電流評価コンタクトです.その主要な機能は,コンタクタの状態について制御回路に信号を提供することです.例えば,1つの通常オープン(NO)補助接触は,スタートボタンが解放された後にコイル回路を維持するためにシーリング回路で使用することができ,通常閉じた(NC)接触は,別の接触器と相互ロックするか,監視システムに"停止"信号を提供するために使用することができます.

DILM25-01のようなコンタクタにはどのようなメンテナンスが必要ですか？

Eatonのコンタクタは最小限のメンテナンスのために設計されています。主な任務は、物理的な損傷や過熱（変色）の兆候を定期的に視覚的に検査し、定定定期的な端末接続を検査することです。また,定期的にコンタクタの動作をチェックすることがお勧めです.コンタクト自体はユーザーのクリーニングまたはファイルのために設計されていません。重要な接触侵蚀または溶接が疑われる場合、接触器ブロックは安全性および信頼性を保証するために交換されるべきです。デバイスを清潔にし,過度の過過ぎた機機器の機機機器の長寿命にも貢献します.
