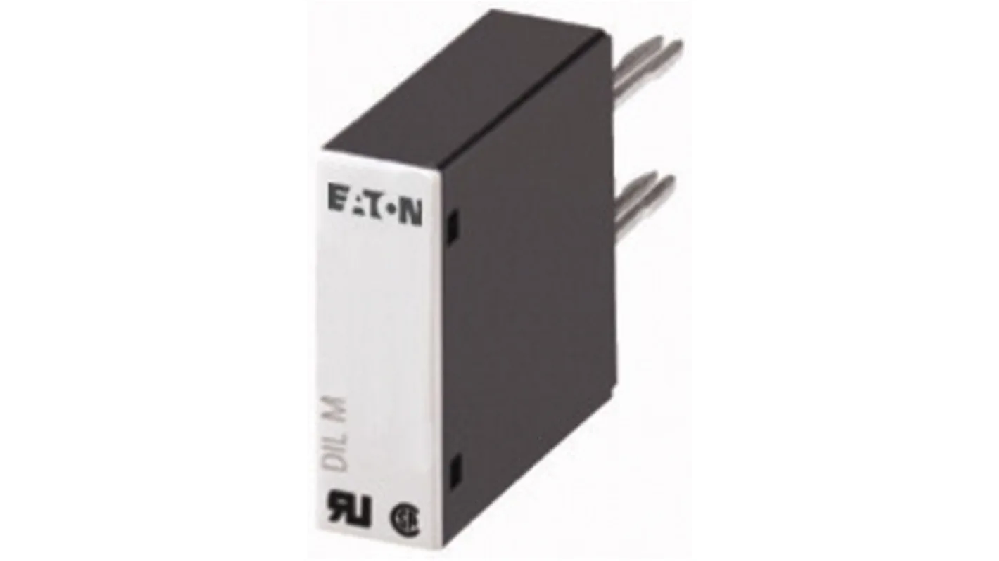

Eaton DILM12-XSPV240コンタクターサージプロテクターバリスター抑圧器

Eaton DILM12-XSPV240は,強固なコンタクター技術と洗練されたサージプロテクター機能の重要な統合を表しています.この革新的なデバイスは,DILM12コンタクタと内蔵のバリスター抑圧器を組み合わせ,電気電電電電気この電気この電電圧ノイズと電圧スパイクが作動信頼性に絶えず脅威を与えるアプリケーションのための包括的なソリューションを作り出します.接触器のコイル回路に直接金属酸化物バリスターをシームレスに統合することによって,このユニットは一時的な過電圧を積極的にクランプし,それによって接触器のコイルを絶熱降解および過早な故障から保護します.この二重目的設計は,コンタクタ自体の長寿命を向上させるだけでなく,制御システム全体の全体的な安定性と制御制システム全体のノイズ免疫性にも貢献し,産業自動化,HVACシステム,モーター制御センターで不可欠な要素となります.

1.製品概要と運用原理

Eaton DILM12-XSPV240は,統合電圧抑制モジュールで拡張された,実証されたDILMコンタクタシリーズの専門バージョンです.その核心は,デバイスは標準的な電気機械コンタクタとして機能し,電磁コイルを利用して電気負荷を制御するための電源コンタクトを機械的に開き閉じます.このモデルの定義的な特徴は,コンタクタの動作コイルを保護する電圧依存抵抗器である統合されたバリスター抑圧器です.正常な電圧条件の下で,バリスターは非常に高い抵抗を示し,効果的にオープン回路として機能し,システム内で受動的に残ります.しかし,電圧のサージまたは一時的なスパイクが発生し,varistorのクランプ電圧を超えると,その抵抗は即座に非常に低い値に下がります.この行動は短期間の低インピデンスパスを作成し,有害なサージ電流を微妙なコイルの巻き込みから離れて,熱としてエネルギーを安全に散布し,コイル全体の電圧を安全なレベルに制限します.

この動作原理は,コンタクタの2つの主要な故障モード:コイルのバーンアウトと接触溶接を軽減するために非常に重要です.サージプロテクター要素は,過熱し,コイル断熱を低下させる可能性のある高電流パルスを防ぐことによって,前者に特別に対応します.このソリューションの統合された性質は,インストールやメンテナンス中にしばしば忘れられる外部抑圧モジュールの必要性を排除し,または間違った接線を行い,保証された保護を保証し,制御パネルの設計とインストールプロセス全体を簡単にします.

2.Technical仕様および性能特徴

DILM12-XSPV240は,適用範囲を定義する精密な電気および機械パラメータのセットで特徴付けられています.デバイスは電磁アクチュエータの名目動作電圧である240V ACの標準コイル電圧のために設計されています。統合されたバリスター抑圧器は,特定の最大連続動作電圧とクランプ電圧で校正され,それが導き始める導導導き値を決定します.主要な性能指標には,抑圧器が降解なしで処理できる最大の単一サージ電流を定義する高いインパルス電流評価と,一時的なイベントから生成される熱を散布する能力を示すジュールで測定される堅固なエネルギー吸収能力が含まれています.

コンタクタコンポーネント自体は特定の動作電流のために評価され,通常電源切換アプリケーションのためのDILM12シリーズ仕様と一致します.機械耐久性は何百万もの操作のために評価されます,コイルのエネルギー化およびデエネルギー化の間に電圧スパイクによって引き起こされる機械的衝撃と絶機機電電圧を防ぐサージ保護の存在によって有意にサポートされている数字です.この装置は,IEC/EN 60947-4-1およびIEC 61643-11を含むコンタクタおよびサージ保護装置の両方に関連する国際規格に準拠し,安全性と性能の確認レベルを保証します.コンパクト、モジュール設計は標準的なDINレールに直接な取り付けを可能にし、ユニットは要求の高い産業環境に適した環境温度の幅広い範囲のために設計されています。

3.Designの特徴および構造の詳細

統合回路保護アーキテクチャ

DILM12-XSPV240の最も重要な設計特徴は,操作コイルの端末に直接バリスター抑圧器のモノリチック統合です.このアーキテクチャは,保証されたゼロ配線ソリューションを提供するため,外部抑制方法よりはるかに優れています.通常,焼結金属酸化物陶磁器ディスクのvaristorは,物理的な損傷および環境汚染物からそれを保護する接触器の全体的なケース内に安全に収容されています.この設計は,保護部品が常に正しい電気構成で,コイルと並行して,パネルビルダーまたはメンテナンス技術者に頼らず,正しく設置することを保証します.

堅固な機電構造

コンタクタベースは,厳しい条件で長期的な信頼性のために構築されています.電磁システムは,精密成形されたコイルフォーマーと高品質の銅の巻き込みを使用します.コアは効率的で静かな操作を保証するために低損失ラミネート鋼で作られています。主な接触はしばしばアークを迅速かつ効率的に消すために設計されたアークシュートに収容された酸化銀カドミウムまたは他のアーク耐性材料で作られています。アセンブリ全体は自己消滅プラスチック材料に閉じ込まれており,一般的な産業化学品,油,高高い介電強度と耐電性を提供します.この堅固な構造は,統合されたサージプロテクターと組み合わせて,日常操作の電気および機械的ストレスに特別に抵抗力があるデバイスを作成します.

4.Primaryアプリケーション領域および産業ソリューション

Eaton DILM12-XSPV240は,制御回路の信頼性が最も重要な幅広いアプリケーションで重要な役割を果たしています.産業モーター制御センターでは、ポンプ、ファン、および圧縮機のモーターを開始し、停止するために使用されます。これらの環境では,電圧トランジェントは,大きな誘導負荷またはユーティリティサイドイベントのスイッチングのために一般的です.統合されたバリスター抑圧器は,コンタクターコイルがこれらの電気障害の犠牲者にならないことを保証し,予期しないモーターシャットダウンと生産停止を防ぐ.

もう一つの主要なアプリケーションは,商業ビルのための暖房,換気,エアコンシステムです.これらのシステムには,圧縮機ユニットと大型ファンモーターを制御するコンタクターが多くあります.制御パネルとフィールドデバイスの間の長いワイヤーの走行と結合して,これらの負荷の一定的なサイクリングは,制御回路を誘導された電圧スパイクに非常に敏感にします.DILM12-XSPV240は堅固な防御を提供し,HVAC制御システム全体の故障間の平均時間を高めます.さらに,自動化された材料処理システム,包装機械,および産業プロセス制御で広く使用され,単一の接触器の故障が複雑で高価な生産ラインを止めることができ,全体的な設備の効果性を維持するためにその価値を強調します.

5.運用の利点と経済的利点

システムの信頼性とアップタイムの向上

接触器に直接サージプロテクターを組み込む主要な操作利点は,制御回路の信頼性の劇的な増加です.電圧トランジェントによるコイル故障を排除することで,DILM12-XSPV240は直接計画外のダウンタイムを短縮します.これは連続的なプロセス産業や大量製造業において重要な経済的要因であり,ダウンタイム1時間あたりの生産損失は大きい可能性があります.デバイスは,電源スイッチング回路の基本的な構成要素であるコンタクタが,予定された寿命中に動作し続けることを保証します.

オーナーシップコストの削減とデザインの簡素化

経済的な観点から,この統合されたソリューションは,いくつかの方法で所有コストを削減します.調達,在庫,およびワイヤー別々の抑制モジュールの必要性を排除し,部品コスト,保管スペース,および設置労働を節約します.また,制御パネル設計に必要なエンジニアリング時間を短縮します.サージ保護は標準的な部品に事前に設計されています.メンテナンスの観点から、技術者は複数の部品の代わりに単一の統一された部品を在庫で置き換える必要があるため、トラブルシューティングおよび予備品管理を簡単にします。保護されたコイルの直接的な結果であるコンタクターの延長された寿命は,長期的な交換コストをさらに削減し,電子廃棄物を減らすことによってより持続可能な操作に貢献します.

よくある質問（FAQ）

統合されたバリスター抑圧器は,外部RC回路またはダイオードを使用するとどのように異なりますか?

外部RC（抵抗電容器）スナッバーまたはフリーホイールダイオードは、コンタクターコイルのような誘導負荷の電圧トランジェントを抑制するための一般的な方法です。ダイオードはDCコイルからの誘導的なキックバックを抑制するのに非常に効果的ですが、望ましくないコンタクタのドロップアウト時間を劇的に遅らせます。RCスナッバーはACとDCの両方で動作するが,正しいサイズが必要であり,余分な配線が追加されます.DILM12-XSPV240の統合されたバリスター抑圧器は,バランスの取れたソリューションを提供します.コンタクタのリリース時間を大幅に遅らせずにACコイルに堅固な保護を提供し,その統合された性質は,追加のエンジニアリングまたは配線なしに正しいインストールと一贯した性能を保証します.

統合されたバリスターの典型的な寿命は、どのようにコンタクタのメンテナンスに影響しますか。

バリスター抑圧器は,一時的なイベントによって消費される有限の寿命を持つ固体状態装置です.それがクランプする各サージは、部品をわずかに低下させます。しかし,Eatonが使用するもののような高品質のバリスタは,長年のサービスにわたって非常に多くの典型的な産業トランジェントに耐えるように設計されています.バリスターの寿命終了モードは通常短路であり、発生した場合はコイルを永久的に接続します。これを防ぐために、デバイスは安全に故障するように設計されています。コンタクタ自体のメンテナンスサイクルは一般的に影響を受けません。それは機械的な磨損および接触侵蚀に基づいて残ります。バリスターは日常的なメンテナンスを必要としず,その状態は通常,接触器の継続的な信頼性の高い操作によって間接的に監視されます.

統合されたサージ保護を備えたこのコンタクタは、ACおよびDCコイルアプリケーションの両方で使用できますか？

Eaton DILM12-XSPV240は,モデル番号に示されているように,240V ACコイルに特別に設定されています.バリスター抑圧器技術は,本質的にAC回路に適しています.DCコイルを必要とするアプリケーションでは,統合ダイオードまたは別のDC評価抑制モジュールなどの異なる抑制方法がより適切です.適切な動作と効果的な保護を確保するために,制御回路の電源に正確に一致するコイル電圧と抑制タイプのコンタクタモデルを選択することが重要です.

サージプロテクターなしで標準的なコンタクタを大きな電圧トランジェントのある環境で操作することは,いくつかの負の結果につながる可能性があります.最も一般的なのは,接触器のコイルの徐々な退化と最終的な故障です.コイルの細い銅線の断熱は、短縮された回転につながる繰り返しの高圧圧力の下で崩壊することができます。これはコイルの流れを増加させ、過度の熱を生成し、コンタクタを非動作させる完全なコイルのバーンアウトを引き起こします。これにより,計画外のダウンタイム,高価な緊急修理,交換部品の必要性が生じます.さらに,コイルからの電気ノイズは制御配線に戻ってカップルすることができ,プログラム可能な論理コントローラーやセンサーのような敏感なデバイスで機能障害を引き起こす可能性があります.
