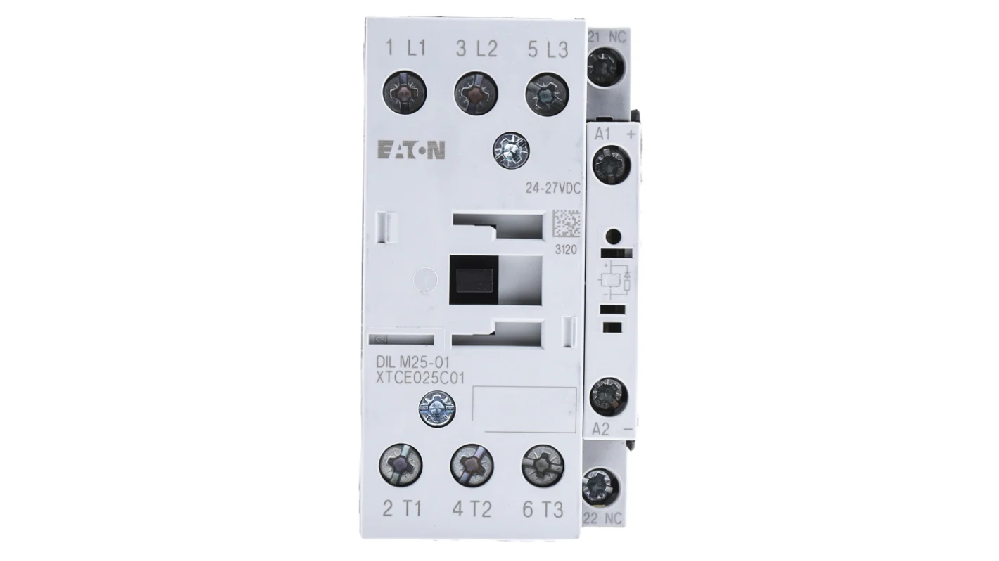

DILM25-01（RDC24）24V DCコンパクト産業制御コンタクタ

DILM25-01（RDC24）はDC制御環境で信頼性の高い回路スイッチングのために設計された高度に専門化されたモーター制御コンタクタです。DC制御コンタクタとして,ACまたはDCモーター回路のための高電圧および電流負荷を処理することができる主な接触を電磁的に動作させるために低電力,24VDCコイルを利用することによって自身を区別します.この設計は,敏感な制御電子および強力なモーター負荷の間の重要なインターフェースを提供し,安全で効率的なスタート/ストップ操作を可能にします.厳格な国際規格に従って製造されたこのコンタクタは,コンパクトな寸法,例外的な電気寿命,および堅固な性能で有名であり,精密で孤立したモーター制御が最も重要な産業制御パネル,HVACシステム,および自動化された機械で不可欠な部品になります.その設計は,操作安全と複雑な制御アーキテクチャへのシームレスな統合の両方を優先しています.

1.製品概要と運用原理

DILM25-01（RDC24）は、電力回路を制御するために特別に設計された電気機械スイッチングデバイスのクラスに属します。その操作の核心は電磁学にあります。指定されたDC制御電圧（24V DC）がコイル端末に適用されると、磁場を生成します。この分野は機械的に主要な電源接触につながっている移動可能なアーマチャーを引き、モーターのような負荷に回路を閉じて完了させることを強制します。コイルの脱エネルギー化後,スススプリングメカニズムはアーマチャーを元の位置に戻し,接触を開き,電源回路を中断します.この基本的なオン/オフ行動は,重要な隔離と制御機能を提供します.

このモデルは,標準化シリーズの一部であり,通常"25"は特定のフレームサイズと電流運搬能力を表します. "(RDC24)"後缀は,動作コイルが24V DCに評価されていることを明示的に指定します.この低電圧DC制御は,オペレータのための安全性の向上,制御回路のための配線コストの削減,および一般的に24V DC制御信号を提供するプログラム可能な論理制御器(PLC)およびDC出力モジュールのような現代固体状態制御器との優れた互換性を含む重要な利点を提供します.コンタクタの設計は,低電圧DC制御回路とそれが切り替える潜在的な高電圧電源回路の間の物理的な隔離を保証します.

2.Technical仕様および性能特徴

DILM25-01(RDC24)は,その適用範囲を決定する包括的な技術パラメータによって定義されています.そのコイルは産業設定の標準制御電圧24V DCのために最適化されています。メインコンタクトは特定の熱電流、通常25アンプルまで評価され、400V/50Hzまたは480V/60Hzのような共通の三相AC電圧を含むさまざまな供給電圧、およびDC電源システムを管理するために設計されています。主要な性能指標は,定格負荷の下で数十万の動作サイクルのために評価される電気耐久性と,多くの場合,数百万のサイクルでさらに高い機械寿命です.

デバイスは、モーターを始めるときに一般的な高い入侵電流に耐えるように設計されています。コンパクトなフットプリントを備えており,コントロールパネルのレイアウトで貴重なスペースを節約し,標準的なDINレールに簡単に取り付けるように設計されています.接触器はまた低消費電力のホールドイン機能を展示します。最初の引き入れの後、コイル内の熱生成を最小限に減らし、エネルギー効率を向上させる閉じた状態でコンタクタを維持するためにより少ない電流を必要とします。

3.Designの特徴および構造の詳細

堅固な構造とアーク管理

DILM25-01（RDC24）の物理構造は、長寿命と信頼性に向けています。エンクローザは優れた隔離および衝撃抵抗を提供する高品質の自己消滅性熱可塑性材料から作られています。主な電流を運ぶ経路と接触はしばしば酸化銀カドミウム（AgCdO）などの銀基合金または酸化銀電電気侵蚀および溶接に対する優れた抵抗性を提供する酸化銀電電電電電電電気侵蚀および溶接に対する優れた抵抗性を提供するような銀基合金（AgCdO）やより近代的な代替方法で作られています。設計の重要な側面は,アーク設設設計システムです.負荷の下で接触が開くと、電弧が形成されます。接触器は,接触摩耗を最小限にし,装置への損傷を防ぐために,スプリッタープレートを使用して接接接触器を冷却し,伸張し,迅速に接接接触の接接触の接触の摩耗を最小限限に減らし,迅速にアークを接触するために接触器を

モジュラリティと補助接触統合

このDC制御接触器の重要な特徴は,モジュール付属接触ブロックのサポートです.これらの付属ブロックは,メインコンタクターユニットの前または側に簡単に押し付けることができます.通常はオープン(NO)または通常は閉じた(NC)接触信号を提供し,メイン接触器の位置に機械的にリンクされています.これらの補助コンタクトは,コントロールロジックに不可欠であり,コンタクタの状態(オンまたはオフ)を確認するためにPLCにフィードバックを提供し,対立する操作を防ぐために相互ロッキング回路を可能にし,制御パネルの指示灯を活性化します.このモジュラリティは,メインデバイスを変更することなく,制御回路の正確なニーズにコンタクタをカスタマイズすることができます.

4.Primaryアプリケーション領域および産業ソリューション

DILM25-01（RDC24）は、信頼性の高いモーター制御が交渉できない幅広いアプリケーションで目的を見つけます。産業自動化では、コンベヤーベルト、ポンプ、ファン、および機械工具のスピンドルを運転する三相誘導モーターの主力を制御するために広く使用されています。そのDCコイルはPLCの出力カードのために完璧なマッチを作り、自動制御シーケンスで最終的な実行要素を形成します。

建物管理システムでは、このモーター制御コンタクターは大きなHVAC圧縮機モーター、ブローヤーファンおよびポンプモーターを開始し、停止するために使用されます。24VDC制御回路の使用は,これらの頻繁にアクセス可能な場所での安全性を向上させます.さらに,それは産業エレベーターやホイスト,包装機械,水処理制御パネルのような専門機器の主要な要素です.その信頼性は,これらの重要なプロセスで最小限のダウンタイムと安全な操作を保証します.

5.運用の利点と経済的利点

システムの安全性と制御の信頼性の向上

DILM25-01のようなDC制御コンタクタを使用する主要な利点は,それが提供する安全性の向上です.低電圧DC制御回路（24V DC）を高電圧モーター電源回路から分離することにより、オペレーターと制御機器を潜在的な高電圧危険から保護します。電気機械的行動は、メンテナンスのための重要な安全機能であるオフ時に完全な隔離を保障する回路の最終的な、物理的なブレークを提供します。

寿命コストの削減と統合の簡素化

このコンタクタの長い電気および機械的な寿命は,機械の寿命にわたってメンテナンスおよび交換コストを減らすことに直接変換します.モジュール設計とDINレールの取り付け能力は,設置時間と労働コストを大幅に削減します.24V DC PLC システムとの互換性は,制御システムの全体的な設計を簡単にし,多くの場合に中間リレーの必要性を排除し,配線の複雑さを減らします.これにより,より堅固でコスト効果的で維持しやすい制御パネルが導き,操作ライフサイクル全体を通じて設置から大きな経済的利益を得ます.

よくある質問（FAQ）

接触器とリレーの主要な違いは、なぜDILM25-01接触器ですか。

両方は電気機械スイッチであるが、DILM25-01のようなコンタクタは特別にモーター、加熱要素、または強力な照明回路に関連する高電流負荷を処理するために設計されています。それらは堅固な構造,内蔵アークquenchingシステムを特徴とし,多くの操作のために評価されています.リレーは一般的に小さく、制御回路の低電流のために設計され、重型アーク消滅機能を欠けています。DILM25-01は,モーター負荷の高いインラッシュ電流と連続的な電力需要に最適化された設計のためにモーター制御コンタクタとして分類されています.

システム設計にとって24V DCコイルの仕様が重要なのはなぜですか？

24VDCコイルは,現代の産業制御システムにとって重要な特徴です.これは"安全特低電圧" (SELV) と考えられ,配線やトラブルシューティング中に人員に電気衝撃のリスクを大幅に減らします.さらに,この電圧レベルは,ほとんどのプログラマブルロジックコントローラー(PLC),センサー,自動化コントローラーの標準出力です.24Vコイル付きDC制御コンタクタを使用することにより,直接互換性が確保され,制御アーキテクチャを簡素化し,追加インターフェースコンポーネントの必要性が減少し,システム全体の安全性と信頼性が向上します.

補助接触器はこの接触器に追加することができますか、それらの目的は何ですか。

はい、DILM25-01（RDC24）はモジュール形補助接触ブロックを受け入れるように設計されています。これらはシステムの制御論理に不可欠です。これらは主電源接触の状態を反映する電気的に隔離された信号を提供します。例えば,補助コンタクトは,コンタクタが実際に閉じており,モーターが動いていることを確認するために,制御回路で"シーリング"または"ホールド・イン"として知られる機能,または人間機械インターフェース(HMI)で"モーターが動いている"指示灯を活性化するために,PLCに信号を送り戻すために使用することができます.

このコンタクタを設置する際に考慮すべき重要な要因は何ですか？

適切な設置は信頼性の高い操作のために最も重要です。主要な考慮事項には,制御電圧がコイル評価 (24V DC) に正確に一致することを確保することが含まれています.負荷電流はコンタクタの熱電流評価を超えてはならず、システム電圧（ACまたはDC）は指定された限界内でなければなりません。コンタクタは,適切な散熱とアークシュート効率を確保するために,メーカーガイドラインに従って標準的なDINレールに垂直位置で取り付けられなければなりません.最後に,すべての電気接続は,過熱を防ぐために指定されたトルクに緊張しなければなりません.

このコンタクタの寿命はどのように要求の高いアプリケーションで最大化できますか？

接触器の運用寿命は,それが切り替える電気負荷によって大きく影響されます.指定された評価内で使用することが最も重要な要因です。特にモーターのような感導負荷の場合,過負荷リレーなどの外部保護装置を使用することは,接触器を持続的な過電流条件から保護するために不可欠です.清潔な動作環境を確保することで、過度の過過過ぎた過過過度の過過早な過過過早な悪化を防ぐことになります。最後に,物理的な損傷や接触侵食の兆候を定期的に検査することは,故障が発生する前にメンテナンスを計画するのに役立ちます.
