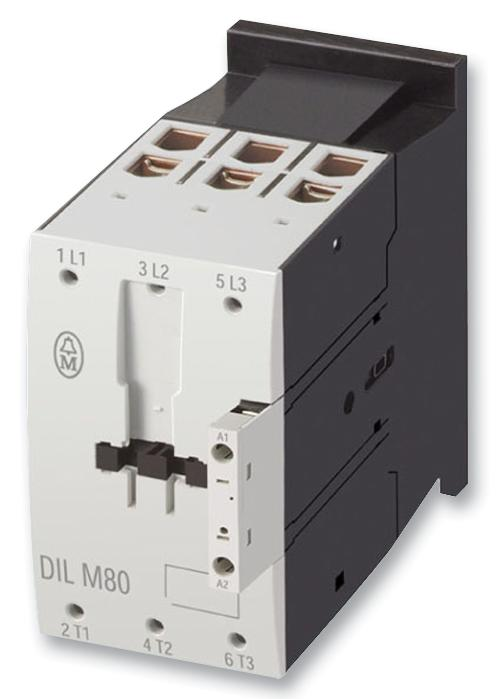

過負荷保護を備えたEaton DILM80 80A 3極ACモータースターター

Eaton DILM80は,産業用モーター制御および配電システムの基石コンポーネントとして立ち,信頼性,安全性,長寿命に焦点を当てた設計を体現しています.3極ACコンタクタとして、それは基本的に電気操作スイッチ、最も一般的に電気モーターの負荷に電源回路を作るか、または破るために設計されています。この特定のモデルは,230V 50Hzおよび240V 60Hzの電圧の制御回路のために設計され,工業および商業用アプリケーションの幅広い範囲のための多用途なソリューションになります.モータースターターアセンブリの重要な要素として動作するDILM80は,ACモーターを起動,停止,保護するための包括的なソリューションを提供するために過負荷リレーとタンデムで動作します.その堅固な構造は,高電流負荷の切り替えで一致した性能を保証し,製造や材料処理からHVACや水処理システムまでの様々なセクターにおける機械の操作安全と自動化効率に貢献します.

1.プロダクト概要および機能原理

Eaton DILM80は,有名なDILMコンタクタシリーズのメンバーであり,三相ACモーターや他の電力負荷の直接制御のために設計されています.その核心的な動作原理は電磁動作です。コンタクタのコイルに制御電圧が適用されると,移動可能なコアを引き込む磁場が生成され,主要な電源コンタクトを機械的に閉じます.この行動は三相回路を完了し,電流がモーターに流れることができます.コイルを脱エネルギーすると,スススプリングメカニズムは,移動可能なコアを元の位置に戻し,主要な接触を開き,安全に電源供給を中断させることを強制します.この基本的なメーク・アンド・ブレーク機能は、モーターのすべてのスタート・ストップ操作の基礎です。

モータースターターの文脈では,DILM80コンタクタはスイッチング部品として機能します.通常,過負荷または相位故障による過度な電流引き出しからモーター損傷に対する必要な保護を提供する熱過負荷リレーと組み合わせられます.アセンブリ全体は,設置およびメンテナンスを簡単にする標準的なDINレールに簡単に取り付けるために設計されています.DILM80は,コントロールパネルのスペースを節約するのに役立つコンパクトな寸法と,モーターの起動に関連する高いインラッシュ電流を処理する能力によって特徴付けられ,数百万の機械サイクルで信頼性の高い操作を保証します.

2.技術仕様および性能データ

DILM80は,その適用範囲を決定する包括的な技術パラメータによって定義されています.それは,通常,AC-3利用カテゴリーで80Aまでの名目的な動作電流のために評価されており,これはスカイケージモーターの開始および停止をカバーします.評価された動作電圧は690V ACで、一般的な三相産業電源システムに適しています。制御コイル電圧は、このモデルのために指定されたように、230V 50Hzおよび240V 60Hzのために設計され、多くの地域で標準的な制御変圧器またはPLC出力によって直接制御することができます。

電気耐久性は,評価負荷条件の下で,多くの操作サイクルのために評価されたDILM80で重要な性能指標です.機械的な耐久性はさらに高く,設計の堅固さを示しています.コンタクタは,容易な交換と相互運用性を促進する寸法に関する国際規格に準拠するコンパクトな設計を特徴としています.また,高い短路電流耐受能力を持ち,保護ブレーカーが動作するまで下流の故障の場合に完璧に残ることができます.製品は,UL,CSA,およびCEのようなグローバルな認証を持ち,国際的な安全性および性能基準の遵守を確認しています.

3.Designの特徴および構造の詳細

堅固な構造とアーククエンチングシステム

Eaton DILM80は,厳しい環境での長寿命と信頼性のために構築されています.ハウジングは,追跡に対する優れた機械強度と抵抗性を提供する高品質の自己消滅性熱可塑性材料から構成されています.メインコンタクトは通常,酸化銀カドミウムまたは電気アーチによる溶接や侵蚀に対する優れた抵抗性を提供する同様に先進的な材料で作られています.任意の電源3極ACコンタクタの主要な特徴は、そのアークシュートであり、DILM80は効率的なデイオンアーククエンチングシステムを備えています。このシステムは,接触が負荷の下で開くときに形成される電弧を分割し,冷却し,消すために金属版を使用し,急速な電流の中断を保証し,接触を過度な磨損から保護します.

モジュラリティと補助接触の柔軟性

DILM80の重要な設計の利点は、モジュラリティです。さまざまなスナップオン補助接触ブロックで簡単に搭載できます。これらのブロックは,通常オープンおよび通常閉鎖された構成で利用可能であり,メインコンタクタの動作に機械的にリンクされた追加の接触を提供します.これらの補助接触は,接続回路を構築し,プログラム可能な論理コントローラー (PLC) に接触器の状態を信号付け,または指示灯を制御するために不可欠です.

ターミナル設計とサービス性

コンタクタは,安全で信頼性の高いワイヤー接続を容易にするユーザーフレンドリーなクランプタイプの端末で設計されています.これらの端末はしばしばワイヤーサイズの範囲を受け入れるように設計され,標準的なツールで簡単にアクセスすることができ,インストール時間を短縮します.一部のバージョンには,ユニットを解体せずに主な接触点の視覚的な検査を可能にする透明なカバーも備わる場合があります.これは予防的なメンテナンスとトラブルシューティングのための貴重な機能です.

4.Primaryアプリケーション領域および産業ソリューション

Eaton DILM80 3極ACコンタクタは,工業プラントのポンプ,ファン,圧縮機,コンベヤーベルトを制御するためにモーター制御センター (MCC) の重要なコンポーネントとして広く使用されています.その信頼性は,予定外のダウンタイムが大きな財政損失につながる可能性がある自動生産ラインにとって非常に重要です.商業建物部門では,HVACシステム内の作業馬であり,冷却機,空気処理ユニット,冷却塔の圧縮機とファンを制御し,効率的な気候制御に貢献します.

モーターの起動以外に,DILM80は,電力因子修正のためのコンデンサースイッチングやスタンバイ電力システムのための自動転送スイッチなどの電力配分アプリケーションでも使用されています.その堅固な設計は,クレーン制御,エスカレーター,および頻繁なスタートと停止が一般的な産業機械などの重型アプリケーションに適しています.オーバーロードリレーとDILM80を組み合わせたモータースターター構成は,包装,食品および飲料,水/廃水産業のためのOEM(オリジナル機器メーカー)建設機械のための完全でコンパクトなソリューションを提供します.

5.運用の利点と経済的利点

システムの信頼性の向上とダウンタイムの短縮

Eaton DILM80の主要な運用上の利点は、実証された信頼性です。高品質な材料と精密エンジニアリングにより,何百万もの操作に耐えるコンタクタが形成され,故障のリスクを最小限に抑える.これは,直接機械のアップタイムの増加とメンテナンスコストの削減につながります.端末の明確なマーキングと補助接触を追加する容易さは,設置や修正に必要な時間を短縮し,労働コストを減らします.

エネルギー効率と安全コンプライアンス

DILM80のような現代的なコンタクタは、エネルギー効率を考慮して設計されています。コイル回路は低電力消費のために最適化され,制御システムの運用コストを減らします.さらに,ポジティブドライブ接触メカニズムと信頼性の高いアーククエンチングは,明確な接触状態を確保し,電気アークを含むことによって操作安全性を向上させます.国際規格の遵守は,部品が厳格な安全要件を満たすことを保証します.これは人員と機器の両方を保護するために不可欠です.

よくある質問（FAQ）

コンタクタとモータースターターの主要な違いは何ですか？

Eaton DILM80のような3極ACコンタクタは,高電流負荷を処理するために設計された電磁スイッチであり,その唯一の機能は電源回路を開き閉じることです.モータースターターは,コアスイッチング要素としてコンタクタを含むより完全な機能ユニットであり,過負荷リレーの重要な追加です.過負荷リレーは,接触器だけが提供しない過負荷または相損失からの過熱によるモーターに対する専用の保護を提供します.

DILM80は50Hzと60Hzの電源システムの両方で使用できますか？

はい、230V 50Hz/240V 60Hzのために評価されたコイルを持つ指定されたモデルDILM80は、共通の電源周波数の両方との互換性のために設計されています。この二重評価は,異なる地理的地域または異なる電源を持つ施設内に展開できる機器に大きな柔軟性を提供します.しかし,コンタクタ自体の特定のコイル電圧マーキングを確認することは,利用可能な制御供給電圧に一致することを確認するために常に重要です.

AC-3利用カテゴリーの重要性は何ですか？

AC-3利用カテゴリーは、IEC規格で定義された標準化された分類です。それはスイッチング装置の義務を指定します"スキュアルケージモーターの起動と動作中に切断。"基本的に、コンタクタはモーターが起動するときに発生する高いインラッシュ電流（通常はフルロード電流の6-10倍）に耐えるように評価されていることを意味し、また速度に達したらモーターのフルロード電流を破ることができます。これは一般用途のモータースタートアプリケーションで最も一般的な評価です。

DILM80コンタクタとペアするために正しいオーバーロードリレーを選択するには?

過負荷リレーは,保護する目的のモーターのフルロード電流 (FLC) に基づいて選択されなければなりません.Eatonは,DILMシリーズのコンタクタに直接取り付けられるように特別に設計されたマッチされたオーバーロードリレーの範囲を提供しています.選択には,電流調整範囲がモーターのFLCを含むリレーを選択することが含まれています.コンタクタの断断能力とリレーのトリッピング特性の間の適切な調整は,完全で安全なモーター保護を保証します.

DILM80のようなコンタクタにはどのようなメンテナンスが必要ですか？

メンテナンスは一般的に最小限ですが、長期的な信頼性にとって重要です。物理的な損傷や過熱（変色）の兆候の定期的な視覚検査を含む。接触器はde-energizedされ、接触器は過度な侵食または溶接のために点検することができます;一部のバージョンはこの目的のために透明なカバーを持っています。ユニットをきれいで過度なユユニットの灰尘や湿気のない状態に保つことも重要です.Eatonの公式ドキュメントに記載されているメンテナンススケジュールに従うことをお勧めします。
