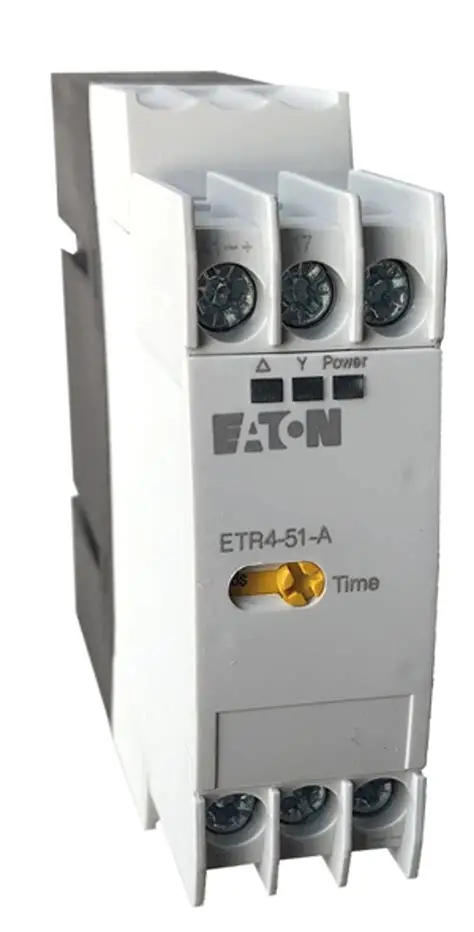

Eaton ETR4-51-Aは,産業用モーター制御システムのスターデルタスタートアプリケーションのために主に設計された堅固で専門的なタイマーリレーです.DINレールタイマーリレーとして,標準制御パネル内の簡単な取付けを提供し,3から60秒の調節可能な範囲で正確なタイミング制御を提供します.このEatonタイマーリレーは,変化する電圧(24-240V AC/DC)の下で信頼性の高い操作を保証し,産業環境の厳格な要求に耐えるように構築され,モーター運転機械を自動化し,保護するための理想的な選択です.
製品概要と主要機能
Eaton ETR4-51-Aは,耐久性とアプリケーション特定の設計で知られているEatonのETR4シリーズのタイマーリレーに属しています.この特定のモデルは,モーター起動中の入力電流を減らすために重要な要素であるスターデルタタイマーリレーとして機能します.事前設定された時間後,電気モーターを星(wye)構成からデルタ構成に切り替えることで,機械的および電気的ストレスを最小限に減らし,モーターの使用寿命を延長します.デバイスはスターデルタスイッチングのために必要な回路の柔軟性を提供するDPDT（ダブルポールダブルスロー）スイッチとして構成された単一のタイミング範囲と1つの変更リレー出力を特徴としています。
デザインはシンプルさとパフォーマンスを中心にしています。イートンタイマーリレーは,一致したタイミング間隔を保証する設計を活用して,高い繰り返し精度と信頼性の高い性能のために設計されています.ユニットはコントロールキャビネット内のDINレールに高密度の取り付けを可能にするわずか22.5mmの幅のコンパクトモジュールに収容されており、複雑な産業セットアップで大きなスペース節約の利点です。
技術仕様とパフォーマンスデータ
ETR4-51-Aは,ACおよびDCの両方の24から240ボルトの広い供給電圧範囲で動作し,異なる地域および標準の様々な制御回路アプリケーションに非常に多用途です.その出力リレーは,モーター制御回路のコンタクターコイルを直接切り替えることができる最大250ボルトACで3アンペアに評価されています.
このDINレールタイマーリレーは,3秒から60秒のタイミング範囲を提供します.この範囲は,スターからデルタ接続に移行する前にモーターが動作速度に達するために必要な典型的な時間に最適です.装置は電気接続のためのねじ端末ブロックを使用し、安全で信頼性の高い接触を保障し、12.5mmより大きい固体物体の侵入からそれを保護するIP20保護評価を持っています。
物理的に、モジュールはDINのレールに取り付けられた装置のための標準的な寸法に従う幅22.5mm、高さ82.5mmおよび深さ103mmを測定します。典型的な産業環境での安定性を保証するために、-20°Cから+60°Cの周囲温度範囲内で効果的に動作するように設計されています。
設計特徴と構造品質
堅固な構造と信頼性の高い部品
Eaton ETR4-51-Aは,長期的な信頼性を確保するために高品質な材料で作られています.その構造には,IP20の評価で示されているように,内部電子機器を内内内部電気機器をIPIP20の評価からIPIP20内部電子機器を防止する堅固なハウジングが含まれています.ネジ端末接続タイプの使用は,機械が大きな振動を引き起こすことができる産業環境で重要な,堅固で耐振電気接続を保証します.
ユーザーフレンドリーな操作と指示
このタイマーリレーは簡単な設定および監視のために設計されています。タイミング期間はユニットの前面のダイヤルまたはポテンシオメーターを使用して設定され、複雑なプログラミングの必要なしで簡単な調整を可能にします。LED指示器は,デバイスが電源を与えられ,タイミングサイクルがアクティブであるときにシグナルを示すリレーの動作状態の明確な視覚的確認を提供し,迅速なトラブルシューティングおよびシステム診断を支援します.
主要なアプリケーション領域と産業ソリューション
Eaton ETR4-51-Aの主要で最も重要なアプリケーションは,スターデルタスタート方法を使用して三相非同期モーターを制御することです.このスタート方法は,直接オンラインスタートと比較して,スタート電流を約3分の1減らすため,特定の評価電力以上のモーターのための産業部門で広く利用されています.この減少は,供給ネットワークの電圧低下を防止し,モーターウィンドリングの熱圧を減らします.
標準的なモーター制御を越えて、このリレーは様々な産業自動化シーケンスで使用を見つけます。コンベアシステム,大型ポンプ,産業用ファン,圧縮機などの機械に使用されます.運用効率と機器の安全のためにスムーズで制御されたモータースタートアップが必要な場所はどこでもあります.その信頼性は,建物管理システム,HVAC機器の制御,水処理プラントの自動化プロセスの適用にも適しています.
運用上の利点と経済的利点
システム保護と長寿の向上
このイートンタイマーリレーは,スムーズなスターデルタの移行を促進することで,高価なモーター資産を高いインラッシュ電流の有害な影響から保護するために直接的な役割を果たします.この保護は,メンテナンスのためのダウンタイムの短縮と,モーターの修理または交換間の間隔が長くなり,機器のライフサイクルにわたって大幅なコスト削減を提供します.
設置効率とコスト効率
ETR4-51-AのコンパクトなDINレール設計により,制御パネル内部のスペースを効率的に利用できます.このコンパクト性は,パネルビルダーがより小さく,よりコスト効率的なエンクローザーを設計することができることを意味します.アナログタイミング設定のシンプルさは,専門プログラミングツールや訓練の必要性を排除し,委任時間と関連する労働コストを短縮します.また,同じリレーモデルは,異なる制御電圧で複数のアプリケーションで使用できますので,在庫管理を簡単にします.
よくある質問（FAQ）
Eaton ETR4-51-A タイマーリレーの特定機能は何ですか？
ETR4-51-Aは、スターデルタモーターの起動のために特別に設計されています。3〜60秒の事前設定された時間遅延後,スター構成(低電圧スタートのため)からデルタ構成(完全電圧動作のため)への三相モーターの変更を制御します.このプロセスは起動時の高い入侵電流を制限し、モーターおよび供給ネットワークを保護します。
このリレーの出力接触の主要な電気評価は何ですか？
このEatonタイマーリレーの出力は,DPDT構成の変更リレーで構成されています.その接触器は250ボルトACで最大3アンペアに評価されています.この評価は,典型的なモータースターター回路で使用される接触器のコイルを制御するために十分です.
ETR4-51-AはACおよびDC制御電圧の両方に適していますか？
はい、このDINレールタイマーリレーの重要な特徴は、その広範囲の電源です。24Vから240VまでのACおよびDC電圧の両方で動作できます。この多用性により,別々の電源モジュールが必要なく,幅広い制御システムに統合できます.
このアナログタイマーリレーのタイミング期間はどのように設定されていますか？
ETR4-51-Aはアナログタイマーです。3〜60秒の範囲内の望ましいタイミング期間は,通常,デバイスの表面に位置する回転ポテンシオメーターまたはダイヤルを調整することによって手動で設定されます.これは,デジタルインターフェイスを必要とせずにシンプルで直感的なセットアップを提供します.
この機器は安全性と品質についてどのような認証を持っていますか？
特定の認証リストは検索結果に詳しく記載されていませんが,EatonのETR4シリーズのようなデバイスは,通常,安全(例えば,UL,CE)と品質に関する主要な国際基準を満たすように設計され,テストされ,世界市場で信頼性の高いパフォーマンスを保証しています.
