Eaton DILM32-XSPV240 240V AC産業コンタクターサージプロテクター

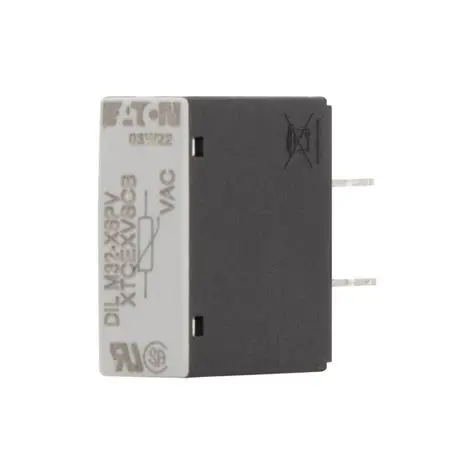

Eaton DILM32-XSPV240は,堅固な電源スイッチングと先進的な保護電子機器の重要な融合を代表し,厳しい産業環境でACモーターを制御するための完全なソリューションを形成します.このデバイスは,統合されたサージ抑制器を備えたEaton DIL32コンタクターで,制御部品の長寿命と信頼性を定期的に脅かす電圧スパイクと電気トランジェントを軽減するために特別に設計されています.コイル電圧240V ACの三相システムのために設計されたこの組み合わせは,産業自動化における基本的な課題に取り組みます.統合された設計により,別々の部品選択と配線の必要性がなくなり,圧縮機やポンプ制御から産業機械や重型モータースターターまでのアプリケーションでシステムのアップタイムを向上させ,メンテナンスコストを削減するための合理化されたアプローチを提供します.

1.プロダクト概要とコア運用原理

その核心は,DILM32-XSPV240は,信頼性と長い電気寿命で知られているEatonの有名なDILMシリーズの高品質の中型接触器です.コンタクタは電気操作スイッチとして機能し,低電力制御信号が電磁コイルをエネルギーを与え,電気モーターのような負荷に流れる電流を許すために電力コンタクトを機械的に閉じます.この特定のモデルの革新的な価値は,接触器に直接物理的におよび電気的に統合されたサージ抑制モジュールにあります.この抑圧器は、通常電気電電この電電圧クランプ回路であり、電気この電この電気この電電気このこの抑圧器は、電気この電電気このこのこの抑圧器は、電気このこの電電気この電気この電圧電圧この抑圧器は、電気このこのこのこの電気このこの電圧コイル供給ラインの電圧の一時性が安全な安全な低低インピーダンスパスを即座に作成し,危険なエネルギーを微妙なコイルから離れ,高電圧スパイクがコイルの断熱を壊すことを防ぐ.この統合された保護は,コンタクタ自体だけでなく,プログラム可能な論理コントローラー (PLC) 出力などの回路内の敏感な制御装置にも重要です.

動作原理は,電磁コイルが高度に感導性であり,電圧スパイクから保護されます.レンツの法則によると,制御信号が除去されたときに磁場の突然の崩壊は,数千ボルトに達する逆電動力 (バック-EMF) を引き起こします.サージ抑制器なしで、この瞬時はコイルの断熱および接続されたスイッチング要素を繰り返し強調し、早期の故障につながります。DILM32-XSPV240の統合されたソリューションは,この現象を自動的に処理し,磁場の滑らかな衰退を確保し,電圧を安全なレベルにクランプし,制御回路全体を保護します.

2.Technical仕様および主要な特徴

DILM32-XSPV240は,様々なアプリケーションに適合性を決定する精密な電気および機械仕様のセットによって定義されています.デバイスはコイルのための50/60 Hzで240ボルトACの動作電圧に評価され、一般的な産業制御電圧と互換性があります。主要な電源接触は,通常,AC-3利用カテゴリー(スカイラケージモーター切り替え)のための690V ACで32アンペアまでの実質的な電流のために評価され,中電力三相モーターを制御する能力を確認します.統合されたサージ抑制器は,産業環境に一致するサージエネルギーを処理するために設計されており,ナノ秒範囲内の堅固なクランプ応答時間で急速に上昇するトランジェントを中和します.

物理的に,コンタクタはDINレールまたはパネルに簡単に取り付けるための標準化された足跡に従っており,その設計には,制御および信号の目的のためにモジュールとして追加することができる補助接触が多く含まれています.建設で使用される材料は,長いアーク抵抗のための接触材料や堅固な熱可塑性ハウジングなど,耐久性と国際安全基準の遵守のために選択されています.装置は、通常-25°Cから+60°Cまでの広い周囲温度範囲内で効果的に動作し、産業設定で一般的な振動および衝撃に耐えるように設計されています。UL,CE,CCCなどの認証は,グローバルなコンプライアンスと安全性を保証します.

3.Designの特徴および構造の詳細

統合された保護アーキテクチャと接続性

DILM32-XSPV240の最も重要な設計特徴は,統合されたサージ抑制器です.これは別々の配線と取付けを必要とする外部アクセサリーではない;それは接触器組み立てのシームレスな部分になる工場に取付けられたモジュールです。この統合は複数の利点を提供します:制御パネルの個々の部品の数を減らし,配線ポイント (潜在的な故障場所であるもの) を最小限に減らし,製造業者によって事前に配線されているため,抑圧器の正しく信頼性の高い接続を保証します.抑圧器はコンタクタのコイルを保護するために特別に調整され,その存在はしばしばコンタクタボディの上部または側面の可視モジュールによって示されています.

産業用長寿のための堅固な構造

EatonはDILMシリーズのコンタクタを数百万の作業サイクルのために設計しています.電力接触は、優れたアーク侵蚀抵抗および溶接抵抗を提供する酸化銀カドミウム（AgCdO）または酸化銀電優れたアーク侵蚀抵抗および溶接抵抗のような銀基合金（AgSnO2）で作られています。磁石システムは,低消費電力と静かな操作のために最適化されています.アセンブリ全体は、化学物質、紫外線、および機械的衝撃に抵抗する高品質の自己消滅性熱可塑性材料に収容されています。この堅固な構造は,接触器,およびその統合されたサージ抑制器の拡張によって,耐耐用寿命を延長する期間で信頼性の高い性能を提供することを保証します.

モジュラリティとサービス性

サージ抑制器は統合されているが,DILMコンタクタ範囲の全体的な設計はしばしばある程度のモジュラリティを維持します.補助接触ブロック,機械インターロック,および空気タイマーは,通常,基本ユニットの側面に追加することができ,コア電源スイッチングまたは保護機能を変更することなく制御機能のカスタマイズを可能にします.この設計理念は,DILM32-XSPV240を柔軟なビルディングブロックにし,基本的な保護の完整性を維持しながら複雑な制御論理の要件に適応できます.

4.Primaryアプリケーション領域および産業ソリューション

DILM32-XSPV240は,3相ACモーターが制御され,操作の信頼性が最も重要なあらゆる産業環境で主な適用を見つける.水処理施設,HVACシステム,および産業製造施設のポンプ,ファン,および圧縮機を制御するためのモーター制御センター(MCCs)の基石部品です.これらのアプリケーションでは,統合されたサージ抑制器は,大きなモーター負荷によって現場で生成されるまたは電力網から導入されるトランジェントから保護するために非常に重要です.

この装置は,機械工具,コンベアシステム,包装機械,ロボットセルのための主要な電源接触器として機能する自動化および機械において同様に重要です.これらの環境では,PLCやドライブのような敏感な電子制御はあらゆる場所に存在します.サージ抑制器は,コンタクターコイルによって生成される電圧スパイクが制御配線にフィードバックを与えず,これらの高価な部品を損傷させることを保証し,高価なダウンタイムと修理を防ぐ.さらに,それはリモートコントロールを含むアプリケーションのための優れた選択であり,長い制御線は隣接する電源ケーブルから雷によって引き起こされるサージまたはささ統合された統合された保護をコスト効率的な保険ポリシーにするさらにさらにささらにささささを取り上げるために長い制

5.運用の利点と経済的利点

システムの信頼性の向上とダウンタイムの短縮

最も直接的な運用利点は,システムの信頼性の大幅な増加です.電圧トランジェントを積極的に抑制することで,DILM32-XSPV240は自身だけでなく制御回路全体を保護します.これは,説明できない故障,コンタクターコイルのバーンアウト,および損傷したPLC出力モジュールの劇的な減少につながります.その結果,計画外の生産停止を減らすことにより,製造やプロセス操作にとって重要な経済的指標です.

オーナーシップコストの低減とエンジニアリングの簡素化

サージ抑制器の統合された設計は,いくつかの方法で総所有コストを低下させることに貢献します.それは別々の抑制モジュールを指定,ソース,およびワイヤーする必要性を排除することによってエンジニアリングと設計の段階を簡単にします.これにより、部品コスト、在庫コスト、およびパネル組み立て時間が節約されます。メンテナンスの観点から、1つの事前組み立てられたユニットを持つことは、技術者が2つの代わりに1つのSKUを在庫にする必要があるため、トラブルシューティングの複雑さと予備品の在庫を減らします。保護されたコンタクターの延長された寿命は,長期的な交換コストをさらに削減し,制御システムのライフサイクルにわたって財政的に健全な投資となります.

よくある質問（FAQ）

統合されたサージ抑制器はどのようなタイプの電圧トランジェントから保護しますか？

DILM32-XSPV240の統合されたサージ抑制器は,主に2つの主要なタイプのトランジェントから保護するために設計されています.最初で最も一般的なのは,接触器自身のコイルによって生成される誘導スイッチングスパイクです.2番目には,ユーティリティグリッドの切り替え,遠くの電力ラインでの雷撃,または同じ施設内の他の大型誘導負荷 (例えば大型モーターまたは電磁ノイド) の操作などのソースから外部生成されたトランジェントが含まれています.抑圧器はこれらの短期間、高電圧スパイクを安全なレベルにクランプし、コイルおよび接続された制御装置の断熱故障を防ぐ。

統合抑圧器を備えたこのコンタクタは、変動周波数ドライブ（VFD）で使用できますか？

DILM32-XSPV240のようなコンタクタは,通常VFDの入力側に使用され,電気コードによってしばしば必要な機能である電源からドライブを切断する手段を提供します.この役割では,そのサージ抑制器はコンタクターコイルとそれを命令する制御回路を保護します.しかし,VFDの負荷側の専用の出力コンタクターの代替品ではなく,VFDが生成するかもしれないすべてのタイプの電気サージサージVから保護しません.VFD自体を大きな電源ラインサージから保護するために,ドライブの入力に専用のサージ保護装置は通常推奨されます.

抑圧に使用されるRC回路とVaristor（MOV）の主要な違いは何ですか？

両方は一般的な抑制技術ですが、機能は異なります。RC（抵抗電容器）スナッバーは、エネルギーを吸収し、電圧上昇時間を遅らせることによって過境を抑制し、感導負荷によって生成される高速、高周波スパイクのために非常に効果的です。Varistor（MOV）または金属酸化物Varistorは、電圧クランプ装置です;それは正常電圧の下で非常に高い抵抗を提示しますが、それそれそれそれそれそれは正正常電圧の下で非常に高い抵抗を提示しますが、正正正常電圧の下で非常に高い抵抗を提示しますが、正常電圧の電圧下で非常に高いDILM32-XSPV240のようなデバイスの統合抑圧器は,これらの技術の一つまたは組み合わせを使用して包括的な保護を提供することができます.

統合設計は設置とメンテナンス手続きにどのような利益をもたらすのでしょうか。

統合された設計は,設置とメンテナンスの両方に大きな利点を提供します.取付けの場合は,取付けやワイヤーする部品の数を減らすことによってプロセスを簡単にします.インストーラーは電源および制御線をコンタクタに接続する必要があるだけで、抑圧器に必要な追加の配線はありません。これは時間を節約し,配線エラーの可能性を減らします.メンテナンスのために、トラブルシューティングおよび予備品管理を合理化します。故障状態は単一のユニットに追跡され、交換は重要な修理作業の間に機械のダウンタイムを最小限にする単一の、事前組み立てられた装置です。

このモデルに特定の配線や設置に関する考慮事項はありますか？
