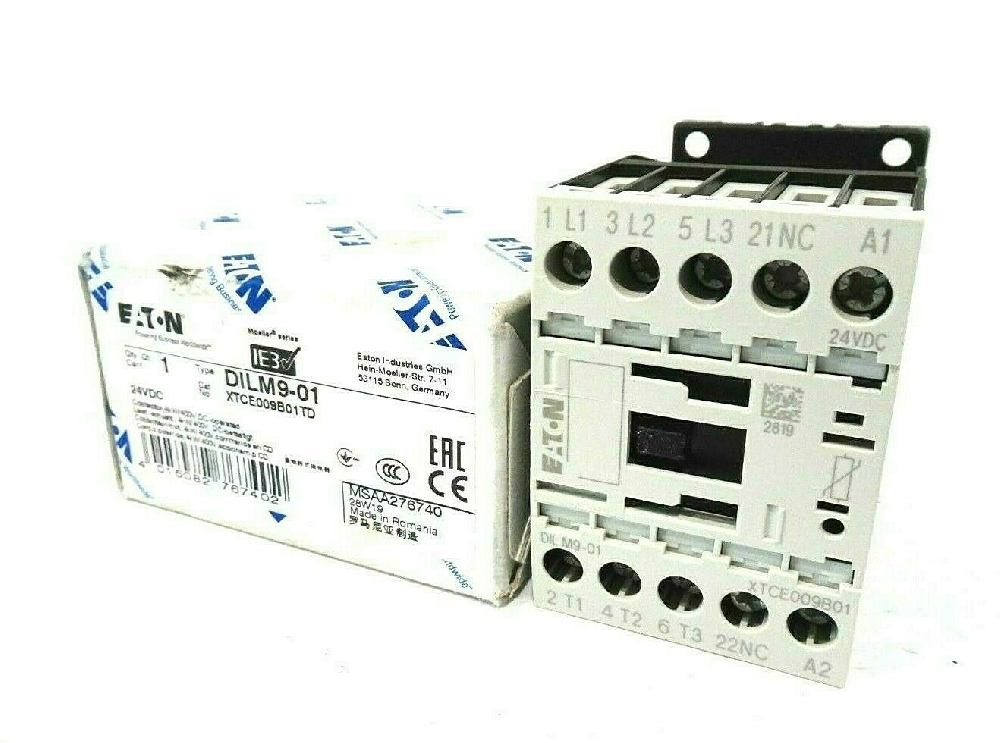

Eaton DILM9-01（24VDC） 24V DC産業DC操作コンタクタ

Eaton DILM9-01（24VDC）は有名なxStart DILMシリーズからの本質的な産業コンタクタであり、要求の高い自動化および制御アプリケーションで信頼性の高い性能を提供するために設計されています。DC操作コンタクタとして、それは3つの主要な電源コンタクトを切り替えるために24V DCコイルを利用し、それぞれ400 V AC.This装置で9Aのために評価されています。安定した効率的なDC制御が好まれる特にモーター制御システムのための基石です。モジュール型でコンパクトなデザインは,DILシリーズの特徴であり,頻繁なスイッチング操作に必要な堅固さを提供しながら,様々な産業設定に簡単に統合することができます.

1.プロダクト概要とコア技術

産業用コンタクターは,リレーに似ている電気制御スイッチで,電源回路をオンとオフにするために使用されますが,より高い電流負荷を処理するために設計されています.Eaton DILM9-01（24VDC）の主な機能は、電気モーター、ヒーター、または他の重荷を供給するような三相システムの電気接続を作り、断つことです。低電力DC制御回路（24Vコイル）が高電力AC負荷を安全に管理することができる高容量の中介者として機能します。

このDC操作コンタクタの動作原理は,電磁性に基づいています.コイルに24V DC供給が適用されると、アーマチャーを引く磁場が生成されます。この物理的な動きは,主要な接触と機械的に結びついて,電源回路を閉じて完了させます.コイルのエネルギーを解除すると,スススプリングメカニズムはアーマチャーを元の位置に戻し,接触を開き,負荷を切断します.この信頼性の高い電気機械操作は,産業環境の厳格な要求に適しています.DILM9シリーズは,モジュラリティとパフォーマンスの進歩によるDILシリーズの証明された遺産に基づいて,最新世代の制御ギアを代表するEatonのxStartラインの一部です.

2.Detailed技術指定

技術的パラメータを理解することは,適切な選択と適用のために不可欠です.DILM9-01(24VDC)は,その機能と限界を概要にする一連の主要な仕様によって定義されています.

この3極接触器は,標準的な3相産業ネットワークに適したように,最大連続動作電流9A.Itsの主要接触器は400V ACの電圧のために評価されています.制御回路は24 V DCコイル電圧によって定義されます。主要な安全性および絶熱パラメータは,故障なしに耐える電圧レベルを示す690Vの絶熱電圧です.装置はまた、10Aで評価された1つの通常閉鎖された（NC）統合された補助接触を含んでおり、これは相互ロック、シグナリング、または制御回路のフィードバックのために使用することができます。

取付けのために、それは安全な接続のためのねじ端末を特徴としています。コンタクタは,長さ68mm,幅45mm,深さ117mmのコンパクトな物理的な寸法で,標準的なDINレールおよび/またはパネルに取り付けるために設計されています.それは-25°Cから+40°Cの温度範囲内で効果的に動作するために構築され、様々な環境条件で機能性を保証します。単位の重量は約314.7グラム。

3.Key設計特徴および構造

DILM9-01(24VDC)は,産業環境で耐久性,安全性,使いやすさに貢献するいくつかの設計機能を組み込んでいます.

モジュールおよびコンパクト設計:xStartシリーズの一部として,このコンタクタはモジュール構造を特徴としています.この設計理念は,製品範囲全体で統一された外観と感覚を可能にし,補助接触ブロックやタイミングモジュールなどの様々なアクセサリーの付属を簡単にします.わずか45mmのコンパクトな幅は,制御キャビネットの貴重なスペースを節約します.

産業環境のための堅固な構造:デバイスは日常の産業操作の電気および機械的ストレスに耐えるように構築されています.耐久性材料の使用により、衝撃や振動に対する高い抵抗性が確保されます。ねじ端末の接続は,時間の経過とともに信信頼性の高い高い完全性の端末を提供します.

統合補助接触と抑圧回路:通常閉じられた補助接触の含み込みは,追加の外部部品を必要とせずに制御論理に柔軟な統合を可能にします.さらに,DILMシリーズのDC操作コンタクタは,内蔵抑圧回路を備えています.この特徴は,電圧スパイクと電気コココイルによって生成される電圧ノイズを軽減するために非常に重要であり,制御回路のプログラマブルロジックコントローラー (PLC) のような敏感な電子部品を保護します.

安全性と接続の完整性の向上:接触器の設計には,終端用の二重配線コンパートメントが含まれています.この機能は,異なる横断面の導体を接続するための2つの異なる領域を提供し,配線エラーのリスクを減らし,接続の完整性を確保することによって安全性と信頼性を向上させます.

4.Primaryアプリケーション領域および産業ユースケース

Eaton DILM9-01(24VDC)は,電源切り替えの基本的なコンポーネントとして役立つ幅広い自動化および制御シナリオでその目的を見つけます.

モーター制御アプリケーション:それは産業のワークホースである三相誘導モーターを制御するために非常に適しています.これには,コンベヤーベルト,ポンプ,圧縮機,ファン,および機械工具軸を供給するモーターの開始,停止,および逆転が含まれています.400V ACで4kWの評価電力は,その電力レベルのモーターに適しています.

産業自動化システム:自動化された製造および加工ライン内で,この産業コンタクタはPLCによって命令される出力装置として頻繁に使用されます.24V DC制御電圧は産業制御パネルの標準であり、内蔵抑圧回路は電子コントローラーとのこの直接インターフェースに理想的です。

モジュールモータースターターアセンブリ:一般的で効率的なアプリケーションは事前に組み立てられたモータースターター組み合わせです.DILM9-01は,EatonのPKZM0シリーズモーター保護ブレーカーに直接接続する配線キットで使用するために特別に設計されています.これにより,5.5 kWまでのモーターのためのコンパクトで標準化され,エラー防止の直接オンラインまたはリバーススターターソリューションを作成し,組み立て時間と配線エラーを大幅に短縮します.

5.Installation、統合およびメンテナンス

DILM9-01(24VDC)の成功実装には,物理的設置,電気統合,長期的なメンテナンスに関する考慮が必要です.

取り付けおよび電気接続:コンタクタはエンクロージャ内の標準的なDINレール(EN 60715に従って35 mm)に取り付けられています.電力導体と制御配線は各自のねじ端末に接続され、指定されたトルク値に固執して端末を損傷させずに適切な接続を確保します。設置中に現地の電気コードと安全手順に従うことが重要です.

システム統合とアクセサリー:そのモジュール設計は,Eatonのコンポーネントの完全なスイートとシームレスな統合を可能にします.モータースターター配線キットを越えて、付属品は追加の補助接触ブロック（より多くの信号接触を提供するために）、機械的なインターロック（逆転可能な接触器組み立てのために）、およびサージ抑圧器を含むことができます。この相互運用性は,システム設計とメンテナンスを簡単にします.

メンテナンスおよび操作に関する考慮事項:最適な寿命のために,コンタクタは指定された電気および環境評価内で操作する必要があります.物理的な損傷、ターミナルの過熱、または汚染の兆候のための定期的な検査を推奨します。このDC操作コンタクタの主要なメンテナンス利点は,その堅固な接触材料とアークチャンバー設計のおかげで,数十万のサイクルのために評価された長い電気寿命です.

6.製品の利点および価値提案

Eaton DILM9-01(24VDC)の選択は,システムのパフォーマンスの向上と所有コストの低下に貢献するいくつかの明確な利点を提供します.

高い信頼性および長い寿命:コンタクタは耐久性のために設計されています.高品質の接触材料と精密機械化された磁気システムの使用は,頻繁に切り替えるアプリケーションでさえ,長い使用寿命で一致した性能を保証します.

スペース効率的な設計:わずか45 mmの幅で,このコンタクタは制御パネル内の部品の非常に高密度を可能にします.このスペース効率は,制御キャビネット不動産が高価な現代機械において重要な利点です.

PLCの互換性および制御安定性:統合抑制回路と組み合わせられた24V DCコイル電圧は,PLCの出力による直接制御のために完全に適したこの接触器を作ります.抑圧回路は電気抑抑制回路により、安定した制御回路操作を保証し、PLCを保護するため、敏感な電子機器に干渉する電気抑制回路を防ぐ。

グローバル認定とコンプライアンス:DILMシリーズは複数の国際的な承認を持ち,RoHS指令に準拠しています.これらの認証は,このコンポーネントを世界市場向けの機器で使用することを容易にし,OEMのコンプライアンスプロセスを簡単にします.
