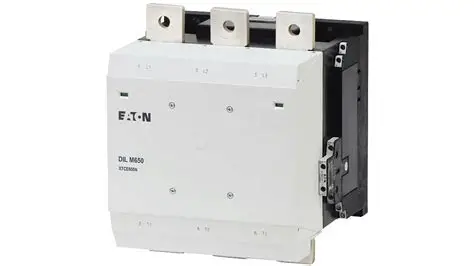

Eaton DILM650/22 （RA250） ヘビーデューティ AC 産業制御コンタクター 3 ポール

Eaton DILM650/22(RA250)は,現代の産業制御システムの厳格な要求を満たすために設計された堅固で信頼性の高い産業級コンタクタの最高の例として立っています.Eatonの尊敬されているDILMシリーズの特定モデルとして,このデバイスは基本的に3相電気負荷の頻繁なスイッチングのために設計されたACコンタクターです.その主要な役割は,大型モーター,加熱要素,変圧器銀行などの重型機器への電源を確立または中断し,操作安全と制御自動化を確保することです.大きな動作電流のために評価され,数百万のスイッチングサイクルに耐えるように構築されたDILM650/22(RA250)は,高湿度,腐食要素,および大きな振動ストレスを含む最も困難な環境で一贯した性能を提供するために先進的な材料と精密工学の電磁システムを組み込んでいます.

1.製品概要と運用原理

Eaton DILM650/22（RA250）は電気機械操作スイッチです。その動作は,制御電圧が電磁コイルに適用されるときに始まります.このエネルギー化は磁場を生成し,移動可能なアーマチャーを引き出し,機械的に一連の堅固なメインパワーコンタクトにリンクされています.この行動は回路を閉じ,電流が接続された負荷に流れることができます.コイルの脱エネルギー化後,リターンスプリングメカニズムは強く迅速に接触を離れて,安全に回路を中断します.この基本的なメーク・アンド・ブレークアクションは,ACコンタクタとしての機能の基石です.そのモデル指定における"22"は,通常,その補助接触の構成を指し,この場合は,通常に開かれ,通常に閉じられた接触の特定の配置を示します.

2.Technical仕様および性能特徴

DILM650/22(RA250)は,重型部品としての機能を強調する包括的な技術パラメータによって定義されています.650アンペアの熱電流に評価され,指定された条件下で連続負荷を処理する能力を意味します.その動作電圧は,通常690V,50/60 Hzまで標準的な産業用三相ACシステムに広がります.主要な性能指標は,このモデルのためにおそらくAC-3であるその利用カテゴリーであり,頻繁な開始と停止を持つ頻頻繁な主要主要な機能メトリックのモーターを制御するための適性を示すこと,およびインチングおよびプラッグの役割のための潜在的にAC-4です.制御コイルは様々な制御回路設計との互換性を保証する標準的なACおよびDC電圧の幅広い範囲のために利用できます。電気機械耐久性は,この産業グレードのコンタクタの特徴であり,しばしば数百万の機械操作と十万の電気操作のために評価され,その耐久性のある構造の証明です.

3.Designの特徴および構造の詳細

堅固な電磁システムと接触技術

DILM650/22(RA250)の長寿命と信頼性は,精心に設計された電磁システムに根付いています.コイルは安定した性能を保証し、時間とともに降解を防ぐ湿気、コココイルは真空でカプセル付けられています。磁気回路は,引き込まれた状態で低電力消費と供給電圧の変動からの影響を最小限にするために最適化されています.メインコンタクトは,大型モーターを起動するときに遭遇するような高い侵入電流の下でさえ,電気侵蚀および溶接に対する優れた抵抗を提供する酸化銀カドミウムまたは同様の先進的な接触材料から作られています.この堅固な接触技術は,信頼性の高いAC接触器としての役割に基本的です.

補助接触モジュールと安全アーキテクチャ

この産業級コンタクタの不可欠な特徴は,モジュール付属コンタクトブロックです.DILM650/22（RA250）は、制御回路の特定の論理に合わせて、通常に開いたり通常に閉じたりするように構成することができる定義された数の変換可能な補助接触を備えています。これらの接触器は,主接触器の動きに物理的にリンクされ,システムの状態と相互ロックのための信頼性の高いフィードバックを提供します.さらに,接触器の設計は,多くの場合,主要接触器のための透明で耐衝撃のカバーを組み込んでおり,解体せずに視覚的な検査を可能にし,機能的なテストと安全なメンテナンス手順のための手動操作ボタンのような特徴を備えています.

高度なアーククエンチングと熱管理

高電力AC回路を安全に中断するために、DILM650/22（RA250）は高効率アーク高高効率アーク高高効率アーク高高高効率アーク消滅システムを装備しています。このシステムは,接触が開くときに形成される電弧を分割し,冷却し,消すために金属板を使用するデイオンアークシュートで構成されています.この迅速なアーク抑圧は,接触摩耗を最小限に抑え,相対相の故障を防ぐために非常に重要です.アセンブリ全体は,耐熱で自己消滅するプラスチックエンクロージャに収容され,高い介電強度と効果的な散熱を提供し,安定した性能を保証し,デバイスの全体的な安全性と長寿命に貢献します.

4.Primaryアプリケーション領域および産業ソリューション

Eaton DILM650/22(RA250)は,信頼性の高い電源スイッチングが交渉できない幅広い産業部門でその場所を見つけています.重産業では,製造および加工プラントの骨干を形成する大型ポンプ,高容量圧縮機,産業ファン,およびコンベヤーベルトシステムへの主力を制御するための基石です.その高い電気耐久性は,頻繁なスタートと停止を含むアプリケーションに理想的です.インフラセクターでは,このACコンタクターは,泥ポンプや通気システムを制御するための水および廃水処理プラント,および大型圧縮機とチラー負荷を切り替えるための商業HVACシステムで使用されています.モーター制御センター,自動材料処理システム,クレーン制御や船舶パワー管理などの専門アプリケーションでも重要なコンポーネントであり,その例外的な多様性と信頼性を示しています.

5.運用の利点と経済的利点

システムの信頼性の向上とダウンタイムの短縮

DILM650/22(RA250)が提供する主要な利点は、その特別な信頼性です。堅固な構造と高品質な材料は,何百万もの操作に耐えるように設計され,重要な産業プロセスにおける計画外のダウンタイムを直接削減します.この信頼性は,継続的な生産を保証し,部品の故障に関連する高額な中断を最小限に抑える.検査のための明確な設計と補助接触のモジュール性質は,トラブルシューティングとメンテナンスを合理化し,操作可用性をさらに高めます.

エネルギー効率とライフサイクルコスト削減

エネルギー効率の高い産業等級の接触器として、その電磁システムは低保持電力消費のために設計されています。最初のプルインの後,コンタクタを閉じるために必要な電力は最小限であり,特に複数のコンタクタが使用されているアプリケーションでは,その寿命にわたって運用コストを低下させます.さらに,長い寿命と最小限のメンテナンス要件は,総所有コストの低減に貢献します.交換の頻度と関連する労働を減らすことによって,このコンタクターは,より堅固な代替品に比べて重要な経済的利益を提供し,あらゆる産業操作に慎重な長期投資となります.

よくある質問（FAQ）

通用コンタクタとDILM650のような産業用グレードのコンタクタの主要な違いは何ですか？

主要な違いは、耐久性、電気評価、および構造にあります。Eaton DILM650/22（RA250）のような産業等級の接触器は、通常数百から数千アンペアまでの大幅に高い電流を処理するために構築され、数百万の機械操作のために評価されています。より堅固なアーク厳しい環境に抵抗力のある材料を備え,産業環境で一般的に見られる高レベルの振動と熱圧力に耐えるように設計されています.一般用途の接触器はより低い評価、より短い操作寿命を持ち、軽量なアプリケーションのために意図されています。

このACコンタクタの正しい制御コイル電圧をどのように選択しますか？

制御コイル電圧は重要な選択パラメータであり,システムの利用可能な制御回路電圧と一致する必要があります.DILM650/22（RA250）は通常、一般的なAC電圧およびDC電圧をカバーする様々なコイル電圧オプションで提供されます。注文するときに必要な電圧を指定しなければなりません。間違ったコイル電圧を使用することにより、コンタクタが動作しないか、チャッターするか、または損傷を維持することができます。利用可能なコイルの変種と技術仕様を確認するために常にメーカーのデータシートを参照してください.

モデル番号の「22」や「RA250」のような指定は何を意味するのでしょうか。

イートンの命名法では、「22」は通常、組み込まれた補助コンタクトの構成を示します。この場合は、通常に開かれた接触と通常に閉じられた接触の2つを意味します。 「RA250」は、特定の製品変体を指定するカタログ番号後缀であり、特別なコイル、修正された端末タイプ、またはパッケージなどの特定の機能を含むことができます。正確な解釈のために,正確な構成とオプションの機能については,常にEatonの公式製品選択ガイドまたはデータシートを参照することをお勧めします.

このコンタクタはDC負荷を切り替えるために使用できますか？

いいえ、Eaton DILM650/22（RA250）は特に設計され、ACコンタクタとして評価されています。アーク消滅システムと磁気回路は,自然にアーク消滅を助ける交流電流のゼロ交差行動に最適化されています.DC負荷を中断するためにACコンタクタを使用することは,DCアークがより安定して消すのが困難で,重大な接触損傷,溶接,および潜在的な火災リスクにつながるため,極めて危険です.DC負荷では,DC操作のために特別に評価されたコンタクタを使用する必要があります.

このコンタクタの長寿命を確保するために重要なメンテナンスチェックは何ですか？

定期的なメンテナンスは最適な性能のために不可欠です。主要なチェックには,身体的な損傷,汚染,または色変化の兆候について視覚的な検査が含まれています.メインおよび補助接触は,溶接の過度な穴,侵食,または兆候のために検査されるべきです;これは、アークシュートの取り外しを必要とするかもしれません。接触器は手動で動作して,機械的な自由な動きを確保する必要があります.また,取付け表面をきれいで緊密に保つこと,コイル電圧が指定された公差内に残っていることを確認することも重要です.常に電源を安全に切断し、ロックアウトしてメンテナンスを行います。
