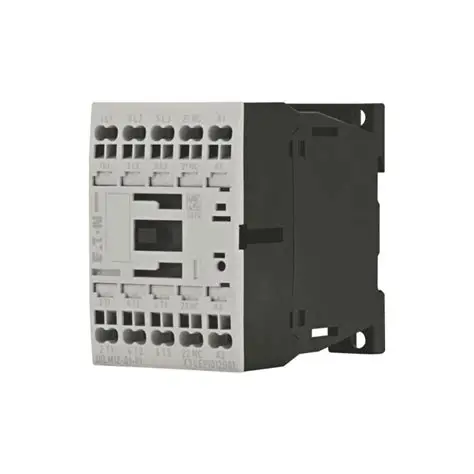

Eaton DILM12-01エネルギー効率の高いDINレールACコンタクター230V 50Hz

1 製品紹介と概要

Eaton DILM12-01（230V50Hz、240V60Hz）は、工業および商業用途のためのコンパクトで強力なDINレールコンタクタとして特別に設計された先進的な電気制御技術の最高の例として立っています。Eatonの有名なxStart Cシリーズの一部として,このAC電源コンタクターは,12Aの電流評価と3極構成で電気回路のスイッチングと制御における信頼性の高い性能を提供します.コンタクタの設計は,モジュール型でスペース効率の高いコンポーネントを作成するというEatonのコミットメントを反映しています.高密度マウントのために最適化された寸法で,DILM12シリーズは,パフォーマンスや安全基準に妥協することなく,コンパクトな制御パネル設計の増加する必要性に応える.

この特定のモデルは,50Hzで230V ACまたは60Hzで240V ACのコイル電圧で動作し,様々な地域で標準的な産業制御電圧と互換性があります.DINレールとパネルマウントオプションの両方の組み込みは,制御キャビネットから産業機械までの異なるインストールシナリオに柔軟性を提供します.AC電源コンタクタとして,頻繁な切り替え操作を必要とするアプリケーションで優れており,例外的な電気耐久性と機械的な長寿命を提供し,メンテナンス要件の削減と所有コストの総額に変換します.製品の設計は,モーター制御と配電におけるEatonの豊富な経験に基づいており,インストールとメンテナンス手続きを簡素化しながらシステムの信頼性を向上させる機能を組み込んでいます.

2 技術指定および操作パラメータ

Eaton DILM12-01（230V50Hz、240V60Hz）は、工業制御アプリケーションの幅広い範囲に適している印象的な技術仕様を誇っています。400V ACで12Aの評価された動作電流で,このコンタクタは一定した性能を維持しながら重要な電気負荷を処理できます.装置は3つの通常オープン（NO）メインコンタクトと1つの通常閉じた（NC）補助コンタクトを特徴としており、1つのユニットで電源スイッチングと制御回路機能の両方を提供します。この構成は,システムモニタリングまたはインターロック目的のためのフィードバック信号を提供しながら,三相負荷の直接制御を可能にします.

電気特性には,様々な電気環境で安全な操作を保証する690Vの絶電電圧で,50Hzで230V ACまたは60Hzで240V ACの制御電圧が含まれています.コンタクタの堅固な構造により,大きな侵入電流に耐えられ,モータースタートアプリケーションに特に適しています.機械仕様は,標準的なDINレール上のスペース効率的な設置のために最適化された,幅約45mm,高さ68mm,深さ125.2mmのコンパクトなフォームファクターを測定します.約254グラムの重量で,コンタクタは耐久性や性能の機能を犠牲にすることなく軽量なプロフィールを維持します.

DILM12-01の操作範囲は-25°Cから+60°Cの温度範囲にわたり,困難な環境条件で信頼性の高い性能を保証します.この幅広い温度許容は,国際規格の遵守と組み合わせて,このAC電源コンタクターを工場の床から電気部屋までの多様なインストール環境に適応できます.製品の技術設計は,操作性能だけでなく,安全性も強調し,明確にマークされた端末と適切なクリーページ距離で,寿命中の安全な操作に貢献します.

3 設計特徴と構造詳細

3.1 革新的な構造と材料の選択

Eaton DILM12-01（230V50Hz、240V60Hz）は、xStart Cシリーズの一部である洗練されたモジュール設計を組み込んでおり、Eatonのエコシステムの他のコンポーネントとシームレスな統合を可能にします。このモジュールアプローチは,システム設計とメンテナンスを簡単にし,製品範囲全体の互換性を確保します.コンタクタの構造は,電気耐久性と機械韧性のために特別に選択された高品質の材料を使用し,長期的な信頼性を保証しながら環境要因に対する保護を提供する堅固な熱可塑性エンクローザを含んでいます.ネジターミナル接続は,産業環境で一般的な振動条件でさえ完整性を維持する安全な配線オプションを提供します.

内部的には,コンタクタは最適化された電磁システムを備えており,低電力消費と最小ノイズ発生で効率的な操作を保証しています.設計には,機械的な磨損を減らし,デバイスの長い運用寿命に貢献する精密設計された移動部品が組み込まれています.ダブルブレイク接触技術は,スイッチング性能とアーク抑圧を向上させ,銀ベースの接触材料は,優れた電気伝導性と溶接抵抗を提供します.これらの構造特徴は,このDINレールコンタクタが何百万もの操作の機械寿命を通じて一致した性能を提供することを保証し,重要な制御アプリケーションで信頼性の高いコンポーネントとなります.

3.2 安全および制御部品

統合された安全特徴:DILM12-01は,回路中断の間に電弧を効果的に消し,安全性を向上させ,接触を過度な侵食から保護する先進的なアーク消滅室を組み込んでいます.この設計は,特にモーターや変圧器などの誘導負荷を切り替えるとき,コンタクタの電気耐久性を大幅に改善します.

補助制御接触:通常閉じられた補助接触を含むことは,制御回路アプリケーションに貴重な柔軟性を提供します.この補助接触は,電気相互ロック,状態指示,または制御回路のフィードバックのために利用することができ,接触器の機能を単純な電源切り替えを超えて拡大します.

一時的な抑制:主にAC操作のために設計されているが,コンタクタには同じ電気環境で敏感な電子機器との互換性を保証する電磁干電電電を最小限に抑制する内蔵電気電電電一時電気ノイズ抑制機能が含まれています.

視覚的状態指示:コンタクタの設計には,コンタクタの状態の迅速な視覚的確認を可能にする機械的な位置指示器が含まれており,追加の監視装置の必要なしでトラブルシューティングおよびメンテナンス手続きを容易にします.

4 パフォーマンスの利点と運用の利点

Eaton DILM12-01（230V50Hz、240V60Hz）は、ユーザーにとって有形な利点に変換される重要な性能の利点を提供します。コンタクタの高い電気耐久性は,性能の低下なしに頻繁なスイッチング操作に耐え,定期的なスタート・ストップサイクルのアプリケーションに理想的です.この耐久性は,メンテナンスの必要性を減らし,製品の寿命にわたる総所有コストを減らすことに直接貢献します.電磁オペレーティングシステムの低電力消費は,制御回路のエネルギー消費を最小限に抑え,システム全体の効率を向上させ,特に複数のコンタクタを持つ設備で運用コストを削減します.

運用上の利点には,製品の運用寿命を通じて一致した性能を保証する最適化された接触システムにより,厳しい条件でさえも例外的なスイッチングの信頼性があります.コンタクタの迅速な応答時間は,接続された機器の正確な制御を容易にし,静かな操作は,作業環境の周囲接接接続接接続接続機器の正確な制御を容易にします.耐振設計は,重要な機械的な振動を持つアプリケーションでも安定した動作を維持し,意図せない切断または操作問題を防ぐ.これらの性能特性により,このAC電源コンタクタは,プロセスの継続性にとって信頼性と一致した操作が重要なアプリケーションで特に価値があります.

DILM12-01の環境抵抗力は,さらに操作上の利点を強化し,温度変化と湿度に対する抵抗力は,様々なインストール環境で安定した性能を保証します.コンタクタの国際認証と関連規格の遵守は,その安全性と性能特性を保証する一方,230V/50Hzと240V/60Hzの両方の操作を収容するユニバーサルコイル電圧設計は,異なる電気システムで動作する組織のための在庫管理を簡単にします.

5 アプリケーション領域と産業ソリューション

Eaton DILM12-01(230V50Hz,240V60Hz)は,その多様な性能特性と堅固な構造により,様々なセクターで適用されます.産業自動化システムでは,このDINレールコンタクターは,モーター制御センター,コンベアシステム,および機械工具制御の基本的なコンポーネントとして機能し,その信頼性の高いスイッチング能力は,生産機器の中断のない操作を保証します.コンタクタのコンパクトな寸法は,メンテナンスのためのアクセシビリティを維持しながら,スペース利用を最大限にすることで,高密度制御パネルの設置に特に適しています.メインコンタクトと補助コンタクトの両方を含むことは,追加のコンポーネントを必要とせずに複雑な制御スキームを可能にし,システム設計を簡素化し,設置コストを削減します.

商業および建物自動化アプリケーションのために,DILM12-01は,HVAC機器,ポンプシステム,および照明制御の信頼性の高い制御を提供します.接触器の標準制御電圧との互換性とエネルギー効率的な操作は,操作の信頼性とエネルギー節約が最も重要なこれらのアプリケーションに適しています.クレーン,ホイスト,自動ガイド車などの材料処理機器では,接触器の抵抗振動と頻繁なサイクル条件下の一贯した性能は,これらの要求的なアプリケーションで信頼性の高い動作を保証します.安全な電気隔離および効果的なアーク抑圧を含む安全特徴は,操作安全が主要な懸念であるアプリケーションに適したこのAC電源接触器を作ります.

コンタクターは,再生可能エネルギーシステム,特に電力配布とシステムセグメントを制御する太陽光発電設備でも優れています.これらのアプリケーションの特定の要求に対応する能力と,国際的な認証と組み合わせて,システム統合業者にとって好ましい選択肢です.さらに,製品のモジュール設計は,他のEatonコンポーネントと直接に統合することを容易にし,様々な産業におけるメンテナンスとトラブルシューティング手続きを簡単にする凝聚力のある制御ソリューションを作成します.

6 システム統合とインストールガイドライン

6.1 取り付けおよび接続手順

Eaton DILM12-01（230V50Hz、240V60Hz）は、DIN レールおよびパネルの取り付け構成を含む複数の取り付けオプションを持つ電気システムに直接統合するために設計されています。DINレールの取付けのために,コンタクタは追加のツールなしに迅速な取付けを可能にするスナップオン設計を特徴としており,制御パネル組立の取付け時間を大幅に短縮します.標準化された寸法は,散熱と電気の除去のための適切な間隔を保障し,明確にマークされた端末は正しい配線接続を容易にします.ネジ端末設計は,電源および制御回路の両方のための安全な接続を提供し,接触器の電流評価に適したワイヤーサイズの範囲を収容します.

コンタクタを設置するとき,電気間隔とクリーページ距離に適切な注意が安全性と性能基準を維持するために不可欠です.接触器部品を損傷させずに最適な伝導性を確保するために,端末接続のための推奨されたトルク仕様に従う必要があります.制御回路配線の場合,統合された補助接触は,システム監視および相互ロック機能の柔軟性を提供します.接触器の設計には,接続ポイントの可視性を維持し,検査とメンテナンス活動を容易にするとともに,端末保護のための透明なカバーが含まれています.これらの設置機能は,統合プロセスを単純化し,様々な電気環境でこのDINレールコンタクタの信頼性の高い長期的な動作を保証します.

6.2 メンテナンスと運用監視

予防メンテナンスの実践:定期的なメンテナンス検査を実施することにより,DILM12-01コンタクタの長寿命と信頼性が向上します.主要なメンテナンス活動には,接触侵蚀の定期的なチェック,機械操作の確認,適切なコイル性能の確認が含まれています.コンタクタのモジュール設計は,設置から完全に取り外す必要なく,これらの検査を容易にします.

環境に関する考慮事項:接触器のIP20度の保護は,防防防接接接触と指の接触に対する基本的な抵抗性を保証しますが,余分な環環環環境においては,過度の環環環境で追加のエンクロージャー保護が必要な場合があります.コンタクタの外部を定期的に清潔にすると,適切な散熱を維持し,性能に影響を与える可能性のある汚染物質の蓄積を防ぐことができます.

操作モニタリング:統合された補助接触器は,操作サイクルの自動追跡を可能にし,予測的なメンテナンス戦略を促進する接触器の状態のリモートモニタリングに利用できます.この機能は,固定したスケジュールではなく実際の使用に基づくメンテナンス計画を可能にし,メンテナンスリソースを最適化し,予想外の故障を防ぐことができます.

トラブルシューティングガイドライン:操作中の異常な音響や過熱の見える兆候などの一般的な指標は,メンテナンスまたは交換の必要性を示すことができます.コンタクタの設計には,操作問題の迅速な診断を助け,トラブルシューティング手順中のダウンタイムを最小限に抑える視覚的な状態指標が含まれています.

7 よくある質問 (FAQ)

Q1:DILM12-01モデルと同じシリーズの他のコンタクタの主要な違いは何ですか。

DILM12-01（230V50Hz、240V60Hz）は、多くの地域で標準的な産業制御電圧に適したように、50Hzで230V ACまたは60Hz操作で240V ACのために最適化されたコイル電圧で特に構成されています。このモデルは3つの主要な通常に開かれた接触と1つの通常に閉じられた補助接触を特徴としており、電源スイッチングと制御回路機能の両方を提供します。シリーズの他のモデルは,特定のアプリケーションの要件に対応するために異なるコイル電圧,接触構成,または専門機能を提供することができます.

Q2:このコンタクタはモーター制御および一般的な電源切り替えるアプリケーションの両方のために使用できますか。

はい、Eaton DILM12-01はモーター制御および一般的な電源切換アプリケーションの両方を処理するのに十分に多用途です。12Aの評価された動作電流と堅固な接触設計により,電阻および照明負荷のための信頼性の高い性能を提供しながら,モーターの起動に関連するインラッシュ電流に耐えることができます.コンタクタの設計には,効果的なアーク抑制が組み込まれており,様々な負荷タイプに適しています.しかし,特定のアプリケーションの考慮事項には,負荷特性とスイッチング周波数が含まれています.

Q3:DILM12-01のようなDINレール取付けコンタクタを使用する主要な利点は何ですか。

DINレールの取り付けは,短縮されたインストール時間,簡素化されたメンテナンス,および制御パネル内の部品の一致したアラインメントを含むいくつかの重要な利点を提供します.標準化された取り付けシステムにより,過負荷リレー,断路器,ターミナルブロックなどの他のDINレール部品と簡単に統合できます.このアプローチは,要求が進化するにつれて制御システムの直接的な交換または再構成を容易にし,修正中のダウンタイムを最小限に抑える.

Q4:補助接触はどのようにこの接触器の機能を向上させますか。

統合された通常閉じられた補助接触は,制御回路の相互ロック,遠隔指示,またはシステム監視に使用できるステータスフィードバック信号を提供することによって,コンタクターの機能を大幅に拡大します.この補助接触は,追加の外部部品を必要とせずにより複雑な制御スキームを可能にし,システム設計を簡素化し,設置コストを削減します.補助回路は,コンタクタの位置を示すために利用することができ,デバイス間の電気相互ロックを提供することができ,または自動システム監視のためのプログラム可能な論理コントローラーとのインターフェースを提供することができます.

Q5:このコンタクタを取付けるために適切な環境条件は何ですか。

DILM12-01は-25°Cから+60°Cの温度範囲内で信頼性の高い動作に設計され,ほとんどの産業および商業環境に適しています.コンタクタは,相対湿度が標準的な産業限界内に残り,過度な接接接触,湿度,または腐食性の大気への曝露が最小限に抑えられる場所に設置する必要があります.困難な環境では,長期的な信頼性とパフォーマンスを維持するために追加のエンクロージャー保護が必要かもしれません.
