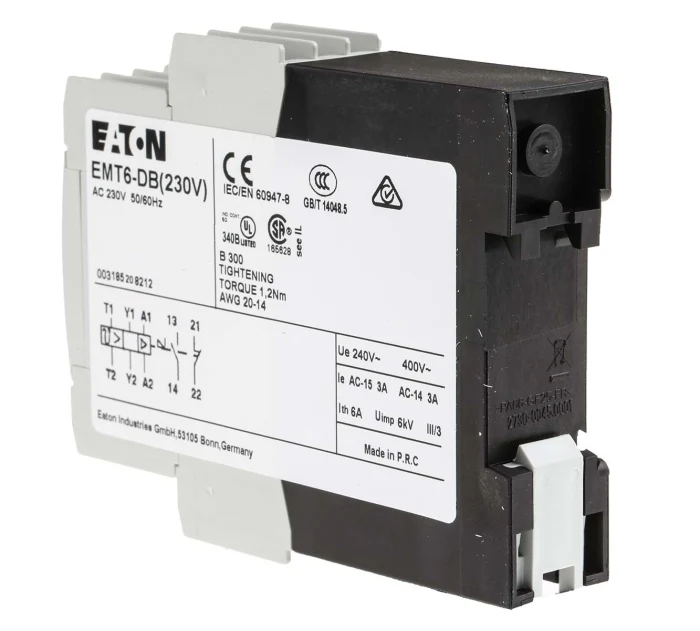

PTCサーミスター付きのEaton EMT6-DB（230V）モーターオーバーロード保護リレー

Eaton EMT6-DB(230V)は,PTCサーミスターリレー技術を統合して,厳しい産業環境で電気モーターと関連機械に包括的な保護を提供する洗練されたモーターオーバーロードリレーです.この装置は,厳しいスタート作業,ブレーキ,電圧の不規則性,および高い切り替え周波数によって引き起こされる過熱から装置を保護するために特別に設計されています.モーターウインディングに直接組み込まれたPTCサーミスターセンサーを通じて温度を継続的に監視することで,このPTCサーミスターリレーは重要な防衛層を提供し,高価なダウンタイムを防ぎ,産業自動化から複雑な機械制御システムまでのアプリケーションでモーターの運用寿命を延長します.柔軟なリセット機能と幅広い認証ポートフォリオは,グローバルなアプリケーションのために多用途で信頼性の高い選択肢です.

1.製品概要と核心運用原則

Eaton EMT6-DB（230V）は、モーター制御センターの重要な部品である専用モーター過負荷リレーとして機能します。その主要な役割は,過熱や損傷を引き起こす可能性のある異常な動作条件を検出したときにモーター回路を切断することです.バイメタルストリップと電流測定のみに依存する伝統的な熱負荷リレーとは異なり、この装置はPTC（正温度系数）熱リスターを介してモーター内の実際の温度条件に直接応答することによって保護を強化します。

これらのPTCサーミスターは,モーターのウインディング,ベアリング,またはギアボックスに直接置かれた温度に敏感な抵抗器です.通常の温度では,熱電阻が低いです.しかし、事前に定められた温度予予予定値を超えると、その抵抗は劇的に増加します。EMT6-DB(230V)PTCサーミスターリレーはこの抵抗変化を監視します。故障状態が検出されたとき,リレーは出発し,関連するコンタクターに回路を破り,モーターの損傷を防ぐ信号を与えます.この直接温度モニタリングは,間接計算ベースのシステムに比べて,より正確で信頼性の高い保護方法を提供します.

2.Technical仕様および設計属性

EMT6-DB（230V）は230V AC.Itsの補助接触の制御電圧のために設計され、それをさまざまな制御回路構成に適している400V ACおよび3Aのために評価されています。デバイスは、コントロールパネルに簡単に統合することを容易にする約102mm x 78mm x 22.5mmの寸法のコンパクトでスペースを節約する設計を特徴としています。インストールの間に柔軟性を提供するアダプターを使用してねじの取り付けのオプションを持つ標準的なDINレール取り付けのために設計されています。

このモーターオーバーロードリレーは-25°Cから+45°Cの広い環境温度範囲で信頼性を持つように構築されています.エネルギー効率的な操作を示す2Wの評価電力を消費します。リレーは手動/リモートリセットセレクタースイッチ、機能的なチェックのためのテストボタン、および迅速な診断およびトラブルシューティングを支援する電源および故障状態のための明確なLED指示器で装備されています。さらに,EMT6-DB(230V)モデルには故障メモリが含まれており,電圧故障の場合でも安全な操作を保証するゼロ電圧安全性を提供しています.

3.Key特徴および機能的利点

モニタリング強化のためのデュアルセンサー回路機能

このPTCサーミスターリレーシリーズの特徴は,2つのセンサー回路をサポートする能力です.これにより,モーターのウィンドリングとベアリングの温度またはギアボックスのオイルの温度を同時に監視するなど,2つの別々のポイントで温度を監視することができます.このデュアルモニタリング機能は,より包括的な保護スキームを提供し,早期警告システムを実装するために使用することができ,2つの別々のモニタリングデバイスをインストールすると比較してコスト効率的でスペース効率的なソリューションを提供します.

柔軟なリセットと診断機能

EMT6-DB（230V）は、マニュアル、自動およびリモートリセットを含むセレクタースイッチを介して複数のリセットオプションをオペレータに提供します。この柔軟性は,さまざまな操作および安全プロトコルにとって重要です.統合されたテストボタンは,実際のモーターの故障状態をシミュレートする必要なく,リレーの安全で定期的な機能テストを可能にします.電源および故障状態のための明確なLEDの指示器は、停電の間に修理する平均時間（MTTR）を減らす迅速な視覚的診断を可能にします。

グローバルな使用のための強固な安全性とコンプライアンス

このモーター過負荷リレーは、UL、CSA、およびCEの認証を保持する厳格な国際規格を満たすために設計されています。センサー回路は制御電圧から隔離され,人員の操作安全性を高めます.ゼロ電圧の安全性を含むことにより,故障の指示が保持され,電圧の故障中でもシステムは安全な状態で維持され,予期しない再起動や潜在的な危険を防ぐことができます.

4.アプリケーション範囲と産業ソリューション

Eaton EMT6-DB（230V）は、モーターの信頼性が最も重要な産業環境で不可欠です。頻繁なスタートと停止,重負荷,ブレーキなどの要求的な操作に傾向する機械のモーターを保護するために理想的に適しています.その直接温度監視は,爆発防止モーター (EEx e) を保護するために特に効果的です.

アプリケーションは、モーターの巻き込み保護だけを超えています。このPTCサーミスターリレーは,モーターベアリング,ギアボックス,冷却システムの温度を監視するためにも使用され,機械の健康に総合的なアプローチを提供します.これは,製造,プロセス自動化,水処理,材料処理などの産業で重要な要素となり,システム全体の安全性を向上させ,メンテナンスコストを削減し,モーター故障による生産損失を防ぐのに役立ちます.

拡張された視野:現代モーター保護におけるPTC熱マスタリレーの役割

伝統的なオーバーロードリレーから先進的なPTCサーミスターリレーシステムへの技術的転換を理解することは,EMT6-DB(230V)の価値を評価するための鍵です.

1.Traditional熱vs.Advanced PTCサーミスター保護

伝統的な熱負荷リレーは,モーターの電流によって加熱された二金属ストリップを使用してモーターの熱特性をシミュレートすることによってモーターを保護します.一般的な過負荷に対して効果的であるが、それらは危険な過熱にもつながる悪い換気、高環境温度、または不均衡な冷却のような要因を考慮することができません。

対照的に,EMT6-DB(230V)のようなPTCサーミスターリレーは直接で正確な保護を提供します.PTCセンサーはモーターのウインディングに物理的に埋め込まれているため,加熱の原因に関係なく,モーターの最も重要な部分の実際の動作温度を測定します.これは,モーターの熱状態のより正確で信頼性の高い反射を提供し,過負荷,ロックされたローターの条件,およびより高い精度で不十分な冷却から保護します.この直接温度感知方法は,モーター保護技術における重要な進化ステップです.

2.システム統合と選択ガイドライン

EMT6-DB(230V)をモーター制御システムに統合するには,互換性のあるモーターコンタクタとペアリングする必要があります.モーターに組み込まれたPTCサーミスターは,リレーのセンサー端末に接続する必要があります.モーターがこれらのPTCセンサーを装備しており,その特性(トリップ温度)がリレーの仕様と互換性があることを確認することが重要です.

特定のアプリケーションのためのモーターオーバーロードリレーを選択する際,エンジニアはEMT6シリーズの変体を考慮しなければなりません.標準EMT6は自動リセットを提供しています。ここで議論されたEMT6-DBモデルは、手動/リモートリセットセレクター、テストボタン、および故障メモリを追加します。EMT6-DBKバリエントには,センサーケーブルショートとゼロ電圧安全に対する保護も含まれています.正しいモデルの選択は,必要な安全機能,望ましいリセット方法,およびアプリケーションの重要性によって異なります.

よくある質問（FAQ）

EMT6-DB(230V)のマニュアル/リモートリセットセレクタの操作上の利点は何ですか？

手動/リモートリセットセレクターは,操作の柔軟性を提供し,安全性を向上させます. 「マニュアル」モードでは、リレーは旅行後にデバイスで現場で物理的にリセットされなければなりません。従業員は再起動前に機器を検査することができます。 「リモート」リセットオプションは、コントロールパネルからリレーをリセットすることができ、自動化またはアクセスが難しいインストールに便利です。この柔軟性により,リセット戦略は施設の特定の安全と運用手順に合わせることができます.

このリレーのPTCサーミスターベースの保護は,従来の二金属熱負荷リレーとどのように異なりますか?

従来の二金属リレーは,モーター回路を通じて流れる電流に基づく逆時間保護を提供します.モーターの加熱曲線を模仿するが、実際の温度を測定しません。PTCサーミスターリレーは,センサーを通じてモーターウインディング内の直接温度監視を提供します.これは,モーターの真の熱状態に反応し,過電流からだけでなく,高環境温度,阻断された換気,または頻繁なスタートのような他の過熱原因からも保護を提供することを意味し,より包括的で正確なモーター保護をもたらします.

デュアルセンサー回路機能は、プリアラームシステムを作成するために使用できますか？

はい,2つの独立したセンサー入力の可用性は,事前警報または警告システムで活用できる重要な機能です.1つのセンサー回路は,重要な温度に達する前に早期警告を提供するために,より低い温度重要重要な11つのセンサー回路を設定することができ,完全なシャットダウンが起こる前にオペレーターが調査し,介入することができます.第2センサー回路は,臨界トリップ温度に設定できます.これは予測的なメンテナンスを可能にし,不必要な生産停止を防ぐのに役立ちます.

このリレーは、爆発性のある環境でモーターを保護するのに適したものですか？

EMT6-DB(230V)PTCサーミスターリレーは,様々な要求的な環境でモーターを保護するために設計されています.EMT6シリーズは,PTCサーミスターを通じて直接温度監視を行うことで,EEx e爆発防止モーターを保護するために適しています.しかし,爆発性の潜在的な大気における特定の適用では,現在の完全な認証を確認し,モーター,センサー,リレーを含むシステム全体が,その特定の危険区域分類で使用するために承認されていることを確認することが不可欠です.

EMT6-DBK版の「ゼロ電圧安全」機能の重要性は何ですか？

ハイエンドEMT6-DBK変体で見つかるゼロ電圧安全機能は,重要な安全機能です.電圧故障が発生した場合,リレーの故障指示が保持されます.これは,電力損失前に故障が存在した場合,電力が復元したら機械が自動的に再起動することを防ぐ.この機能は,現代の機械安全基準に準拠して,予想外なスタートアップから人員と機器の両方を保護するために不可欠です.
