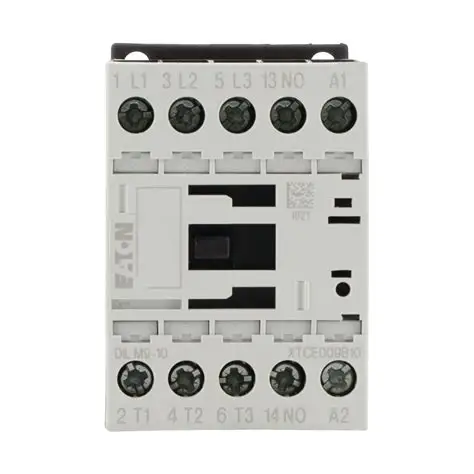

Eaton DILM9-10（230V50/60Hz）産業三相電源接触器230V

Eaton DILM9-10(230V50/60Hz)は,堅固な産業用モーターコンタクタアプリケーションのために特別に設計された3相コンタクタのプレミアム例です.産業制御システムの重要なコンポーネントとして,このデバイスは,3相モーターやその他の高出力電気負荷をリモートで切り替え,制御する基本的な目的に役立ちます.厳しい環境で信頼性の高い性能のための最適化された設計により,このコンタクターは,以前Moellerブランドで知られていた電気制御ソリューションにおけるEatonの遺産を体現しています.

この特定のモデルは,コンパクトなサイズと優れたスイッチングの信頼性で世界的に認識されているEatonのDILMシリーズに属しています.3相コンタクタは4kWまでのモーター負荷を処理するように設計されており、産業用途の幅広いスペクトルに適しています。産業用モーターコンタクタ製品の景観におけるDILM9-10（230V50/60Hz）を区別するのは、追加のトランスフォーマーまたは変換モジュールを必要とせずに標準的な産業制御電圧と直接互換性を可能にする50/60Hzで230V ACの特定のコイル電圧評価です。

この電気機械装置の動作原理は,エネルギーを与えたときに複数の接触セットを動作させる電磁システムを中心にしています.コイルに制御電圧を適用すると,結果の磁場は3つの主要な電源接触を同時に閉じるアーマチャを動かし,電流が接続された三相モーターまたは他の負荷に流れることができます.このメカニズムは,高電力負荷回路から低電圧制御回路を隔離する電源切り替えの安全で信頼性の高い手段を提供します.

2 技術仕様とパフォーマンスデータ

Eaton DILM9-10（230V50/60Hz）三相コンタクタは、産業用モーター制御アプリケーションに適した特定の性能特性を提供します。

電気評価:この産業用モーターコンタクタは,標準的な三相モーターアプリケーションのための4kWの最大スイッチング能力を持つ400V ACで9Aの名目動作電流を特徴としています.装置は通常3つの開いた（NO）メインコンタクトと1つの補助コンタクトを使用し、電源スイッチングおよび制御回路信号の両方のための柔軟性を提供します。コイルは50/60Hz周波数互換性を持つ230V ACで動作し、異なる地域の電気システムに広い適用性を保証します。

機械構造および次元:コンタクタはコントロールパネルの高密度設置を可能にするわずか45mmの幅のコンパクトなフォームファクターを展示します.DINレールの取付けおよびパネルの取付けを含む複数の取付けオプションをサポートし、様々なエンクロージャータイプのための取付けの柔軟性を提供します。ネジ端末接続は,主要回路と制御回路の両方に安全な配線を提供し,産業環境の典型的な振動条件の下で信頼性の高い接続を保証します.

性能および耐久性:長い寿命のために設計されたこの3相コンタクターは,10,000,000の操作の印象的な機械耐久性を提供します.厳しい産業環境に適応する-25°C から+60°C までの幅広い温度範囲で安定した性能を維持します。このデバイスは,時間あたり最大9000サイクルの評価された動作周波数で例外的な電気耐久性を示し,頻繁なスタートと停止を必要とするアプリケーションをサポートします.

3 主要な特徴と技術的利点

3.1 エネルギー効率と運用経済

DILM9-10（230V50/60Hz）産業用モーターコンタクタは、操作中のエネルギー効率を強調する先進的なエンジニアリングを組み込んでいます。デバイスは,通常の操作中にわずか3Wの散熱が非常に低く,制御キャビネットの熱負荷が減少することに貢献します.この特性は,エネルギー浪費を最小限に抑えるだけでなく,閉じ込まれたパネルの冷却要件を減らし,システムの全体的なコストを低減します.コンタクタの電磁システムは,信頼性の高い接触力を維持しながら,低電力消費に最適化され,前世代のコンタクタ技術より大幅に改善されています.

Eatonは,コイル回路の最小限のスタンバイ電力要求を含む追加的な省エネルギー機能を設計に統合しています.三相コンタクターは,高品質の磁性材料を使用し,エエディ電流損失を減らし,全体的な効率を向上させます.これらの効率に関する考慮事項は,世界的なエネルギー基準に一致し,モーター制御アプリケーションに関連する炭素足跡を減らすことによって持続可能な産業運営に貢献します.

3.2 耐久性と信頼性の向上

堅固な機械設計:DILM9-10（230V50/60Hz）は、重型産業アプリケーションの厳格さに耐えることができる統合された衝撃抵抗を特徴とした機械的韧性に特別な重点を置いて設計されています。接触器のメカニズムは,接触のバウンスを防ぐために精密設計され,高振動環境で信頼性の高い回路接続を維持するために重要な,運用寿命中に肯定的な接触圧を確保します.

接触システム長寿:三相接触器は,スイッチング操作中の接触侵蚀を最小限に抑える特殊なアーク抑制機能を備えた銀ベースの合金接触器を使用します.この先進的な接触技術は,特にモーターの起動に典型的な要求の高いAC-3スイッチングアプリケーションでは,デバイスの電気寿命を大幅に延長します.アークチャンバー設計は,モーター電流を中断し,接触を保護し,数千の切り替えサイクルにわたって安定した性能特性を維持するときに電弧の迅速な消滅を容易にします.

3.3 安全と保護の特徴

Eaton DILM9-10（230V50/60Hz）は、その設計に包括的な安全考慮を組み込んでいます。この装置は,690Vの断熱電圧の評価を備えており,400Vの運用評価を超えて,人員とシステムの保護を強化するための実質的なマージンを提供します.コイル回路と電源接触の間の明確な分離は,十分なクリーページと空間の距離とともに,偶然の接触を防ぎ,操作安全を保障します.接触器の設計には,産業制御装置のための国際的な安全基準を満たすライブ部品との意外的な接触からの保護が含まれています.

4 アプリケーション領域と産業ソリューション

Eaton DILM9-10（230V50/60Hz）産業用モーターコンタクタは、その多様な性能特性のためにさまざまなセクターでアプリケーションを見つけます。

産業自動化およびモーター制御:専用の三相コンタクターとして,この装置は製造業および加工業の三相感染モーターを制御するために理想的に適しています.コンベアシステム,圧縮機,機械工具などのモーターの頻繁な起動と停止を必要とするアプリケーションで一般的に使用されます.コンタクタのコンパクトな設計と信頼性の高い性能により,PLCベースの制御が実装されている工場自動化システムで特に価値があります.

建物自動化およびインフラ:伝統的な産業設定を越えて,この産業モーターコンタクターは,HVAC機器,ポンプ,ファン,および照明回路を制御するための建物管理システムで効果的であることを証明します.230Vコイル電圧の互換性により,追加のインターフェイスコンポーネントなしにビルドマネジメントシステムの出力から直接操作できます.その堅固な構造は,電気部屋や機械空間で見られる環境条件に耐えます.

専門産業アプリケーション:コンタクタの技術的特性により,鉄道輸送や機械工学などの分野の専門アプリケーションに適しています.これらの要求の高い環境では,デバイスは補助機器や電力配分システムのために信頼性の高いスイッチングを提供します. -25°Cから+60°Cの幅広い動作温度範囲は,気候制御および露出された産業場所の両方で性能安定性を保証します.

5 市場における比較的利点

Eaton DILM9-10（230V50/60Hz）三相コンタクタは、市場の代替ソリューションと比べるといくつかの明確な利点を提示します。

スペース効率と設置の利点:そのコンパクトな45mmの幅で,この産業用モーターコンタクタは,より大きな代替に比べて,制御パネルの設計で大きなスペースの節約を可能にします.DINレールとパネルの両方のデュアルマウント機能は,インストーラーに実装中の柔軟性を提供します.ネジ端末接続は,導体サイズの範囲を収容し,特別なツールを必要とせずに安全な接続を提供し,設置時間と複雑さを短縮します.

パフォーマンスとライフサイクル価値:10,000,000の操作の例外的な機械寿命は,システムのライフサイクル中のメンテナンス要件の削減と所有コストの削減につながります.1時間あたり9000の操作の高スイッチング周波数能力は,多くの比較可能なデバイスを上回り,厳しい仕事サイクルを持つアプリケーションをサポートします.これらの性能特性により,この三相コンタクタは,信頼性と長寿命が最も重要な高サイクルアプリケーションで特に価値があります.

互換性およびシステム統合:DILM9-10（230V50/60Hz）は、補助接触、機械的なインターロック、および熱負荷余荷リレーを含むEatonのアクセサリーの完全な範囲との互換性を特徴とするシステム統合を考慮して設計されています。この相互運用性は,エンジニアにとってシステム設計とコンポーネントの選択を簡単にします.接触器のSmartWire-DT通信システムとの互換性は,現代的な自動化環境での統合の可能性をさらに強化し,高度な制御と監視機能のための経路を提供します.

6 実施と統合ガイドライン

6.1 インストールに関する考慮

DILM9-10（230V50/60Hz）三相コンタクターの適切な設置は,いくつかの重要な要因に注意を払う必要があります.装置は,周囲の自然な空気循環を可能にする方向に取り付けられ,他の装置から過度な熱にさらされる場所に置くことを避ける必要があります.インストーラーは,適切な散熱と配線活動を容易にするために,コンタクタの上下で十分な空間を確保する必要があります.取り付け表面は,部品に対する機械的ストレスを防止し,コンタクタ内の移動部品の適切なアラインメントを維持するために,堅く振動しない必要があります.

電気接続は,端末構造を損傷させずに適切な接触圧を確保するために,指定されたトルク値に従って行なければなりません.配線は,通風路を妨げるか,コンタクタの機械的な動作を妨げるかを避けるために接接線を接接接続する必要があります.環境温度が高いアプリケーションでは,最適な性能と寿命を維持するために接触器の電流運転能力の潜在的な減少を考慮すべきです.

6.2 互換性とシステム設計

制御システム統合:この産業モーターコンタクタの230V ACコイル電圧は,PLC出力,リレー接触,および他の制御要素との直接統合を可能にするほとんどの産業制御電圧と直接互換性を持っています.補助コンタクトを含むことは,コンタクタの状態を確認するために制御システムに貴重なフィードバック信号を提供します.設計エンジニアは,この機能を活用して,操作の安全性と自動化の整合性を向上させる相互ロッキング回路とシーケンス制御システムを作成できます.

保護装置との調整:DILM9-10(230V50/60Hz)の効果的な実装には,短路保護装置や過負荷リレーなどの回路保護装置との適切な調整が必要です.接触器の断断能力は,異常な条件で安全な動作を確保するために,システムの利用可能な故障電流と一致しなければなりません.モーター制御アプリケーションで使用すると,適切に評価された熱負荷余荷リレーとのペアリングは,モーターまたは制御システムを損傷させる可能性のある過度な電流条件に対する包括的な保護を提供します.

7 よくある質問 (FAQ)

コンタクタとリレーの主要なアプリケーションの違いは何ですか？

両方は電気機械スイッチですが、Eaton DILM9-10（230V50/60Hz）のような接触器は、通常三相モーター制御アプリケーションで見られる高電流負荷を切り替えるために特別に設計されています。主要な区別点は,電流運転能力と構造の堅固さにあります.コンタクタは一般的に15Aを超える負荷のために使用され,特徴の専門アーク抑制システム,より耐久的な接触,および一般的な目的のリレーと比較して制御回路と電源回路の間の強化された安全隔離.

このコンタクタはACおよびDC電源交換の両方で使用できますか？

DILM9-10（230V50/60Hz）は特にACアプリケーション、特に三相ACモーター制御のために最適化されています。アーク抑制システム、磁回路、および接触材料の設計はAC操作のために設計されています。DCスイッチングアプリケーションでは,DC電流中断に適した異なるアーク消滅技術を組み込んでいるため,特別に設計されたDCコンタクタを使用する必要があります.

このコンタクタにはどのようなメンテナンス手順が推奨されていますか。

DILM9-10（230V50/60Hz）は、10,000,000の操作の長い機械寿命のために最小限のメンテナンスが必要です。定期的な視覚的な汚染検査,安全な電気接続の確認,過熱の兆候のチェックは,包括的な予防メンテナンスプログラムの一環として推奨されます.接触先は,特に高周波スイッチングアプリケーションで,過度な侵食について検査することができますが,銀ベースの接触材料は,通常の動作条件下で延長された寿命を提供します.

SmartWire-DTの互換性は,このコンタクタの機能をどのように向上させますか?

SmartWire-DT互換性により,DILM9-10(230V50/60Hz)は追加のインターフェースモジュールなしにネットワーク制御システムに統合できます.この接続性は,統一された配線システムを通じてリモート制御,状態監視,診断機能を可能にし,インストール時間と複雑さを短縮します.SmartWire-DTとの統合は,現代の産業IoTアプリケーションをサポートし,予測的なメンテナンスとシステム最適化戦略のために貴重な運用データを提供します.

この接触器はどのような安全認証を持っていますか？

Eaton DILMシリーズコンタクタは,UL,CSA,海洋認証,GOST-R.These 認証を含む複数の国際認証と承認を持っています.これらの認証は,製品がさまざまな世界市場で厳格な安全性と性能基準を満たしていることを確認します.各モデルの特定の認証リストは,さまざまな地域およびアプリケーションにおける産業制御機器の関連する電気安全要件の遵守を保証します.
