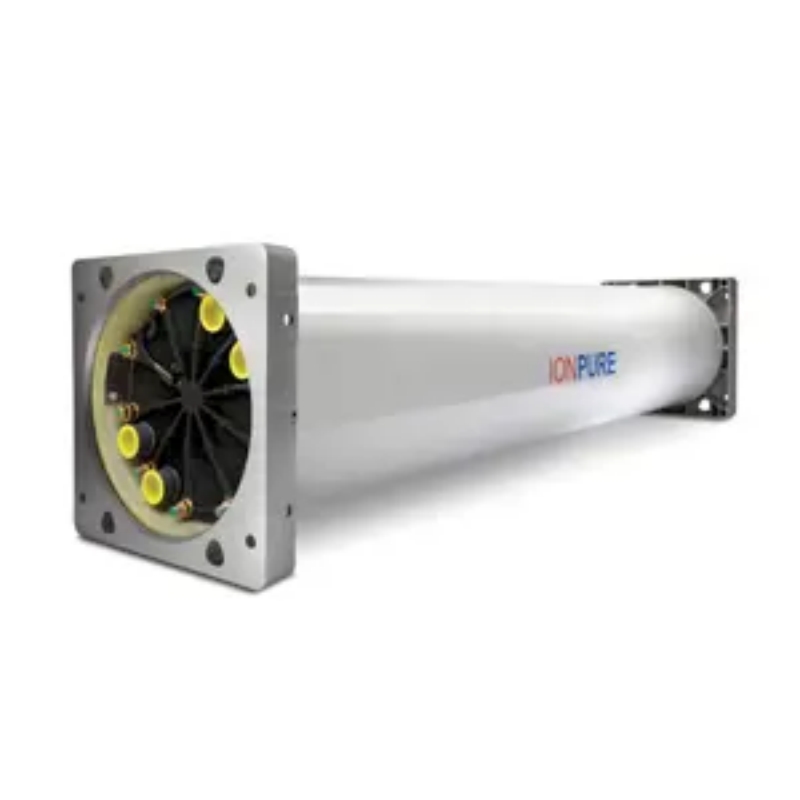

Ionpure VNX-EP連続電気脱イオンCEDIモジュール-発電ボイラー給水用高流量超純水システム

IONPURE VNX-EPシリーズは超純水システムのための大流量連続電気脱イオン（CEDI）モジュールであり、VNX 55-EP（12.5 m³/h）とVNX 28-EP（6.2 m³/hがある。電力産業の超臨界ボイラと高純水用途のために設計され、提供可能である。> ; 17 MΩ・cm抵抗率とアンペア;シリカ及びホウ素の95%除去率。システムは成功しました。gt ;各列車228立方メートル/時間、複数のモジュールが並行して運行される。

連続電気脱イオン（CEDI）モジュールとは？

CEDIモジュールはイオン交換膜、イオン交換樹脂と直流電場を結合し、逆浸透（RO）浸透物中のイオン化とイオン化可能物質を連続的に除去し、化学再生を必要とせずに高純水を生産する水浄化装置である。

IONPURE VNX-EPシリーズは、特許Flexmountエンドコネクタを用いて設計された高流量CEDIスタッククラスに属する。その目標は超純水生産であり、超臨界ボイラー給水とその他の重要な応用において、無化学物質運転、高回収率、サブppb級イオン除去は強制的である。

主な仕様

公称製品流速、VNX 55-EP：12.5 m³/h（55 gpm）

公称製品流速、VNX 28-EP：6.2 m³/h（27.5 gpm）

> ; 17 MΩ・cm（25°Cの場合）

シリカ除去：amp ;＞95%

ホウ素除去：amp ;＞95%

ナトリウムと塩化物の除去率：≥99.8%

典型的な回収率：90～95%

動作電圧範囲：0-300 VDC

必要な給水伝導度（逆浸透）：amp ;lt；40µS/cm

給水温度：5-45°C

給水圧力：1.4～7バール

最大給水硬度：1.0 ppm（CaCO 3で計算）

最大供給残留塩素：amp ;lt；0.02 ppm

最高環境温度：≤45°C、室内設置、直射日光を避ける

モジュールサイズ（VNX 55-EP）：50.8センチ×50.8センチx 213.3センチ（幅×深さ×高さ）

モジュールサイズ（VNX 28-EP）：50.8センチ×50.8センチx 111.8センチ（幅×深さ×高さ）

認証：CE、ISO 9001、ISO 14000、ハラール食品加工コンプライアンス

技術的な特長

特許を取得したFlexmountエンドコネクタは、システムコストを最小限に抑え、設計を簡素化します。集積コネクタはモジュール支持ブラケットを兼用し、単独の構造フレームを必要とせず、大型バール式電気脱イオンシステムの設置作業量を削減した。

無化学物質の連続操作は再生剤の処理を排除した。CEDIプロセスは電気再生樹脂媒体を通じて、酸、アルカリ、中和タンクまたはバルク化学品の納品に対する要求を解消した。これにより、一般的な事前購入の問題が解決されました：システムは現場化学品の保管を必要としますか？事実はそうではない。

この設計は電池間に全孔ガスケットシールを採用し、Oリングシールスタックによく見られる内部と外部の塩水漏れを防止した。このモジュールは工場出荷時に工場に設置されたコネクタと集積配線ボックスを備え、現場の配線時間を削減した。

90〜95%の水回収率を実現し、精鉱滲出量が最小である。高収率は不純物を小廃物流に濃縮し、前処理と逆浸透給水の需要を低減する。一部のRO/CID構成では、廃棄物を回収し、システム全体の効率をさらに向上させることができます。

2つの標準化された流速は柔軟なシステム規模を実現した。ユーザーはVNX 55-EPが12.5 m³/h、またはVNX 28-EPが6.2 m³/hを選択した。並列配置により、単列出力が228 m³/h（1000 gpm）を超え、カスタマイズ設計された煙突を必要とせずに超臨界発電所の規模を満たすことができる。

アプリケーション

超臨界ボイラー補給水：Deliversamp、> ; 17 MΩ・cm超純水、ナトリウム、塩化物及び硫酸塩の含有量はppb未満であった。VNX−EPモジュールの並列アレイは、228 m³/hを超える供給流量を列ごとに満たすことができ、化学再生剤サイクルを必要としないフル負荷ボイラ供給を実現した。

半導体超純水回路：RO/UV後にウエハ洗浄プロセスに低TOC、高抵抗率の研磨を提供する。ホウ素除去率は95%を超え、電子級水規範における厳格なホウ素制限を支持している。

酸/アルカリ除去処理はクリーンルームcGMPコンプライアンスをサポートする。

発電所の凝縮水の精処理：タービンの凝縮水還水逆浸透処理後の下流CEDI精処理ステップとして、アンペアに達する、> ; 99.8%のナトリウム及び塩化物除去率を高圧ボイラ保護に用いた。

水素水製造処理：PEM電解槽供給に超純水を提供し、低イオン濃度保護膜寿命。連続運転モードは水素装置の24/7動作サイクルに一致する。

塗料と化学混合のための高純度プロセス用水：消耗した混合床樹脂タンクに質量ドリフトが発生することなく、敏感なバッチ処方に一貫した水質を提供する。

選択ガイド

適用可能なアプリケーション：

アンペアに対する超純水システム、> ; 17 MΩ・cm抵抗率、供給導電率は40µS/cm未満、硬度は低い（CaCO 3で≦1.0 ppm）

モジュール複製の恩恵を受けた大流量列車：6.2 m³/hから228 m³/hを超える容量まで、システムの再設計は不要

環境温度≦45°Cの室内環境は、安全或いは監督管理の原因で、無化学物質操作が必要である

使用することは推奨されません：

モジュール内部は拡張でき、電池スタックの寿命を短縮することができる。水の硬度を低下させることができない場合、化学研磨を用いた熱水消毒逆浸透システムがより適切である可能性がある。

筐体のない屋外または低温での設置：モジュールは直射日光を防止する必要があり、温度は5〜45°Cの間である。室外膜システムについては、暖房付きエアコンのコンテナ式CEDI包装を使用することを考慮しなければならない。

設計最小値を下回ると局所イオンの枯渇を招き、樹脂の長期性能に影響を与える。この場合、より小さなVNX 28-EPモジュール、または個別に分離された階層グループが優先されます。

よくある質問

IONPURE VNX 55-EPまたはVNX 28-EPの価格はいくらですか。

VNX 55-EPモジュールの価格は通常55,000～75,000ドルで、VNX 28-EPの価格は28,000～38,000ドルで、構成と注文数に応じて異なります。価格は為替レート、関税、工場調整によって変動する。正確なオファーが必要な場合は、北京众平科技に直接連絡して、納品とプロジェクトの詳細を理解してください。

2.VNX-EPモジュールの典型的な納期はどのくらいですか。

標準出荷時の納期は10～14週間です。需要が旺盛な時期には、できるだけ出荷を速めます。北京众平科技は古い顧客のために事前に商品を準備し、標準配置の納品時間を4-6週間に短縮することができる。

3.VNX 55-EPとVNX 28-EPのサイズと出荷重量はいくらですか。

VNX 55-EPのサイズは50.8センチ×50.8センチ×213.3センチで、VNX 28-EPのサイズは50.8センチ？0.8センチ×111.8センチ（幅×深さ×高さ）です。正確なスラット箱のサイズと出荷重量は保護包装によって異なる、私たちは注文確認後、貨物輸送計画をサポートするために船舶積載計画を提供します。

4.VNX-EPモジュールは現品または受注生産がありますか。

これらのモジュールは、バッテリペアのカスタマイズと工場品質テストの必要性から、注文に応じて製造されます。緊急のプロジェクトスケジュールについては、北京众平科技は予約された生産槽からディストリビュータ在庫を分配または位置決めすることができる。プロジェクトの引合を受けてから1営業日以内に可用性を確認します。

5.どのようにして私の超純水システムのためにVNX 55-EPとVNX 28-EPの間で選択しますか？

モジュールごとに12.5 m³/hを必要とする基本負荷システムに対して、VNX 55-EPを選択し、小さい列車またはモジュールごとに6.2 m³/hの調節能力を必要とする列車に対して、VNX 28-EPを選択する。システム設計では、必要な流速に合わせるための並列結合が考慮されています。事前販売サービスの一環として寸法計算とプロセスフローチャートを提供し、追加料金はかかりません。

6.これらの電気脱イオンシステムにはどのような認証がありますか。

これらのモジュールはCEマークを持ち、ISO 9001とISO 14000認証の品質と環境管理システムに基づいて生産され、ハラール食品加工応用認証を取得している。各モジュールは出荷前に工場の検収テストと水質検証を経ている。

7.CEDIモジュールの給水品質要求は何ですか？

lt ; 40µS/cm、温度5-45°C、圧力1.4-7 bar、硬度amp ;< ; 1.0 ppmのCaCO 3、シリカ、lt ; 1.0 ppm、塩素残留amp ;<；0.02 ppm。これらの制限の外で操作すると、スケールや酸化損傷が加速します。プログラムの準備期間中、詳細な給水仕様表を提供しました。

はい、各モジュールには0～300 VDCの電流制限を提供する定電圧直流電源が必要です。制御システムは電圧、抵抗率、流量インターロックを監視する。北京众平科学技術は事前に設計されたCEDIバールパッケージを提供し、電源、制御、計器、モジュールを交鍵ソリューションに統合する。

9.国際注文に対して、どのような支払条件と輸送方法を受け入れますか。

私たちは電信為替と信用状を受け取ります。国際貿易用語解釈通則によると、貨物は貨物引受人または着岸価格で出荷される。北京众平科学技術は通関に必要な商業領収書と箱詰め伝票を生成する。納品の緊急度と目的地の国に応じて、バルク海運と空輸を選択することができます。

10.インストール監督またはデバッグサポートを提供していますか。

デルは、オプションのインストール監督と工場で訓練されたエンジニアによるオンサイトデバッグを提供しています。このサービスの範囲はプロジェクトによって分けられ、起動検証、抵抗率性能調整、オペレータトレーニングを含む。北京众平科技は現地EPC請負業者と協調して、工事マイルストーンに協力する。
