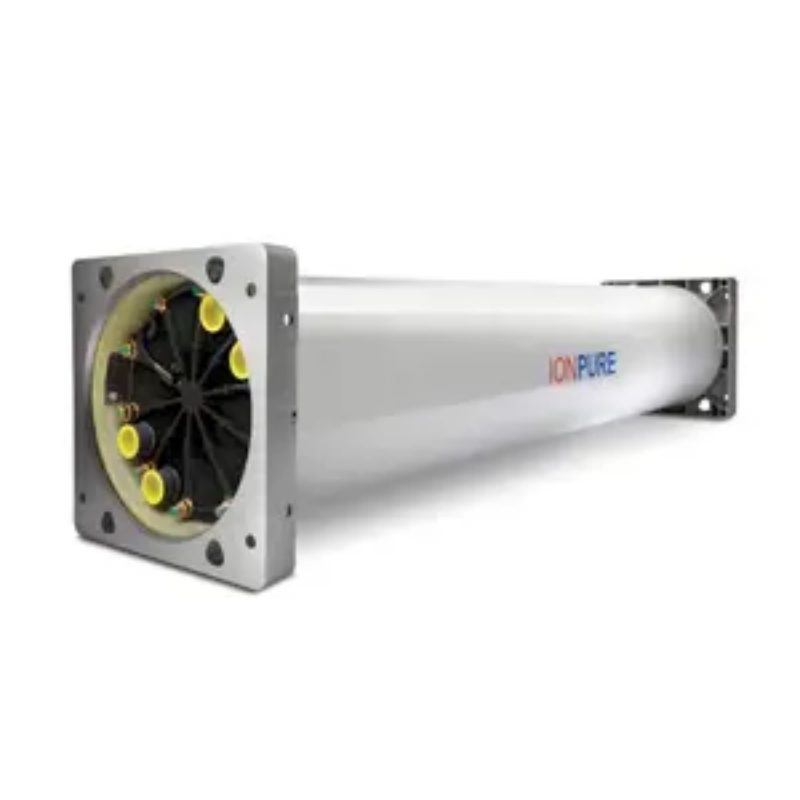

IONPURE VNX-MAX VNX-MINI高流量CEDI-エディモジュール、電力製薬半導体超純脱イオン水設備に適用

IONPURE VNX-MAXとVNX-MINIは高流量CEDI（連続電気脱イオン）モジュールであり、ediモジュール水処理ソリューションとして設計され、超純脱イオン水設備の生産に用いられる。VNX-MAXの公称流量は15 m³/h（66 gpm）、VNX-MINIは12 m³/h、抵抗率＞17 MΩ・cmで、回収率は95%に達した。これらのモジュールは、発電ボイラー給水、半導体洗浄水、製薬浄化水システムに使用されている。

CEDIモジュールとは？

CEDI（連続電気脱イオン）モジュールはイオン交換樹脂、イオン選択性膜と直流電場を結合し、化学再生を必要とせずに水中の電離とイオン化可能物質を連続的に除去する水浄化装置である。従来の混合床脱イオン器の代わりに、酸とアルカリ処理の必要性を排除し、同時に逆浸透浸透物から高抵抗率の水を直接生産する。

IONPURE VNXプラットフォームは大流量CEDI技術を代表し、VNX-MAXとVNX-MINIモジュールは検証されたスタックとフレームワーク設計を大容量工業システムに適した単一モジュール流量に拡張する。これらは逆浸透浸透物を超純水（通常> ; 17 MΩ・cm）に変換し、低総有機炭素（TOC）、低シリカ、および均一水質を要求する用途に用いられる。

主な仕様

公称流量（VNX-MAX）：15 m³/h（66 gpm）

公称流量（VNX-MINI）：12 m³/h（52.8 gpm）

最大流速（VNX-MAX）：22.7 m³/h（100 gpm）

最大流速（VNX-MINI）：17.9 m³/h（79.2 gpm）

典型的な製品抵抗率：amp ;>；17 MΩ·cm

回収率：最大95%

最小給水伝導率：≦40µS/cm（通常は逆浸透）

きゅうすいこうど₃):≤1.0 ppm

給水シリカ：≦1.0 ppm（SiOで計算）₂

給水遊離塩素：amp ;lt ; 0.02 ppm（Clで計算）₂

給水圧力範囲：1.4～7バール（20～100ポンド/平方インチ）

製品電圧要件（VNX-MAX）：0-600 VDC

推奨電源コントローラ：IP-DC 3 PH 600 V-M 1（DC 3+）

環境温度（動作）：≦45°C、室内設置、直射日光を避ける

モジュールサイズ（VNX-MAX、高さ×幅×奥行き）：213.3 cm×50.8 cm×50.8 cm（84インチ×20インチ×20フィート）

モジュールサイズ（VNX-MINI、高さ×幅×奥行き）：168 cm×50.8 cm×50.8 cm（66.1インチ×20インチ×20フィート）

接続タイプ：PVCマニホールドとプラグを備えた専用Flexmountエンドコネクタ

認証：CE、ISO 9001とISO 14001認証による品質システムの製造；

技術的な特長

単一モジュールの高流量により、システムの敷地面積と資本コストが最大限に削減されます。VNX-MAXは1つのモジュールを通じて15 m³/hの流量を提供し、従来のCEDIスタックに比べて、並列モジュールと関連パイプの数を削減した。VNX-MINIのコンパクト168センチは高さ12立方メートル/時間に達し、空間制限施設におけるスキッドのサイズをさらに縮小した。

Flexmountエンドコネクタシステムは、ツールスタックフリーと油圧接続を実現しています。モジュールを直接接続し、中間配管マニホールドを必要とせず、整列を維持しながら設置時間と漏洩点を短縮します。この設計機能により、複数のVNXモジュールを油圧で接続する方法についての問題が直接解決されます。答えはスタックに組み込まれています。

集積ターミナルボックスは現場の配線を簡略化した。車載ターミナルケースはモジュールで直接電源と信号ケーブルを受け入れ、単独のターミナルボックスを必要とせず、調整労働力を削減した。

広硬度公差は逆浸透前処理負荷を低減する。給水硬度規格≦1.0 ppm（CaCOで計算）₃,VNXモジュールは多くの都市水源から軟化系のない逆浸透浸透水を受け入れ、シリカと一酸化炭素を提供する₂制御を受ける。

アプリケーション

Theamp；> ; 17 MΩ・cm抵抗率と低シリコン仕様は蒸気タービンメーカーの厳しい要求を満たし、直接蒸気サイクル寿命を延長し、汚染排出周波数を下げる。

半導体とマイクロ電子洗浄水：抵抗率が一致し、TOCが低い脱イオン水を生成し、ウェハ洗浄とエッチングプロセスに使用する。95%の回収率は施設全体の用水量を低下させ、これは水資源不足の制限に直面しているウェハ工場の重要な指標である。

製薬精製水（PW）と注射用水（WFI）の前処理：逆浸透後の最終研磨工程として、化学再生剤を含まない精製水のUSPとEP電気伝導率基準を確実に満たす。検証サポートファイルはメーカーから入手できます。

化学工業と石化技術用水：製油所と化学工場の触媒補充、技術希釈と蒸気発生に高純水を提供する。このモジュールの耐食性PVC構造と無化学物質操作は、危険物質処理を低減することを目的とした施設と一致している。

大型工業塩水除去システム：中央公共事業場における伝統的な混合床イオン交換の代わりに、工場に10-100 m³/hの脱イオン水需要を提供する。モジュラー型Flexmount設計により、配管を大幅に再加工することなく段階的に容量を拡張できます。

選択ガイド

適用可能なアプリケーション：

単一のCEDIモジュールを必要とするシステムで、流量は10 ~ 20 m³/h（44 ~ 88 gpm）の間

老化した混合床脱塩器を交換またはアップグレードして、酸/アルカリ処理と廃棄物の中和を除去する

新たに電力、半導体または製薬用水システムを建設し、室内空間を垂直モジュールの設置に使用する（VNX-MAXの最低天井高は2.2メートル）

IONPURE DC 3+整流器（IP-DC 3 PH 600 V-M 1）を使用したプロジェクトでは、トランスを隔離する必要なく完全に互換性のある整流器

使用することは推奨されません：

CaCOを基準とした硬度が常に1.0 ppmを超える給水₃.

屋外に設置し、風雨から保護しない。これらのモジュールのIPレベルは室内使用にのみ適用され、直射日光と降水を避ける。

内在的な薬物検証可能性の使用が必要である（例えば、蒸留することなくWFIを直接生成することができる）。熱消毒可能なCEDIについては、他のIONPURE製品に問い合わせてください。

Flexmountシステムを用いた複数のVNX−MAXモジュールの並列化、古いマルチスタック方法に比べて、システム設計が簡略化されています。

よくある質問

1.IONPURE VNX-MAXまたはVNX-MINIの価格はいくらですか。典型的な価格範囲はいくらですか。

VNX-MAXとVNX-MINI CEDIモジュールの価格は、構成、必要な電源コントローラ、地域物流に応じて、通常、モジュールあたり55,000～85,000ドルです。正確なオファーが必要な場合は、北京众平科技に直接連絡してください。

2.IONPURE VNXモジュールの納期と納期はどのくらいですか。

IONPURE製造工場の標準工場納期は8〜12週間である。地域の在庫を持つライセンスチャネルパートナーは、標準構成に2～4週間の納品を提供することがあります。北京众平科技は問い合わせの際に利用可能であることを確認した。

3.注文する前に見積もりや価格提案を得ることができますか。

私たちはあなたのプロジェクト仕様を受け取ってから3営業日以内に正式な見積もりを提供します。必要な流量、給水品質、目標製品の抵抗率と数量を提出して、北京众平科学技術はモジュール価格、電力制御器、予想運賃を含む包括的な提案を発表します。

4.IONPURE VNX-MAXを購入するための支払条件と条件は何ですか。

私たちは電信為替を受け取り、即時信用状を取り消すことはできません。重複する企業のバイヤーに対して、北京众平科技は信用評価後30日間の純期限を提供した。初期オーダーでは、通常、出荷前に前払金と残高の50%を支払う必要があります。

5.VNX-MAXは現品がありますか、それともカスタムですか。

価値が高く、構成の変化が大きいため、VNX-MAXとVNX-MINIモジュールは通常注文通りに製造されます。流行配置の戦略的在庫は、グローバル配送センターに保管されることがあります。見積もりを依頼すると、北京众平科技は工場の可用性をリアルタイムでチェックします。

6.VNX-MINIの保証期間とサービス範囲は何ですか。

VNX-MINIとVNX-MAXは標準的な3年間の保証期間を含み、Iampで定義された通常の動作条件における材料とプロセスの欠陥をカバーしている、Oマニュアル。延長保証オプションを提供します。

7.VNX-MAXの典型的な製品の水抵抗率はいくらですか？

公称供給条件下（逆浸透浸透物≦40µS/cm、硬度≦1 ppm、シリカ≦1 ppm及び正しい直流電圧を印加）では、VNX−MAXは通常≧17 MΩ・cmの水を発生する。DC 3+コントローラパラメータを最適化すると、多くのデバイスの抵抗は常に17-18 MΩ・cmに達します。

8.私のプロジェクトのためにVNX-MAXとVNX-MINIの間でどのように選択しますか。

12 m³/hから22.7 m³/hの連続流量を必要とする場合は、VNX-MAXを選択します。天井高またはスキッドの床面積が制限されている場合は、8から17.9 m³/hの流量であるMINIの45.3 cm短い（17.8インチ）に対してVNX-MINIを選択します。どちらも同じ接続技術を使用して、1つのスタックに混ぜることができます。

9.大流量CEDIシステムのインストールとデバッグのサポートを提供していますか。

北京众平科学技術は工場ライセンスのデバッグと起動監督サービスを提供している。これには、オンサイトモジュールの検査、電源コントローラの構成、および最初のフラッシングプログラムが含まれます。出張コストを削減するためのリモートデバッグサポートも提供しています。

10.購入する前に、水質保証と性能テストのデータを得ることができますか。

はい。IONPUREは各生産モジュールに工場試験証明書を提供する。性能保証パラメータ——製品抵抗率、シリカ阻止率と総有機炭素——あなたの給水分析契約に基づいて規定されている。引合時に給水サンプルを提出することをお勧めします。そうすれば、北京众平科学技術は商業提案書に技術性能保証を組み込むことができます。
